冷蔵～冷凍まで豊富なラインアップ数
・R463A-J/R410A兼用
・R32専用
・R449A/R448A/R404A兼用（3馬力まで）
・R410A/R404A兼用（電磁弁・膨張弁レス）

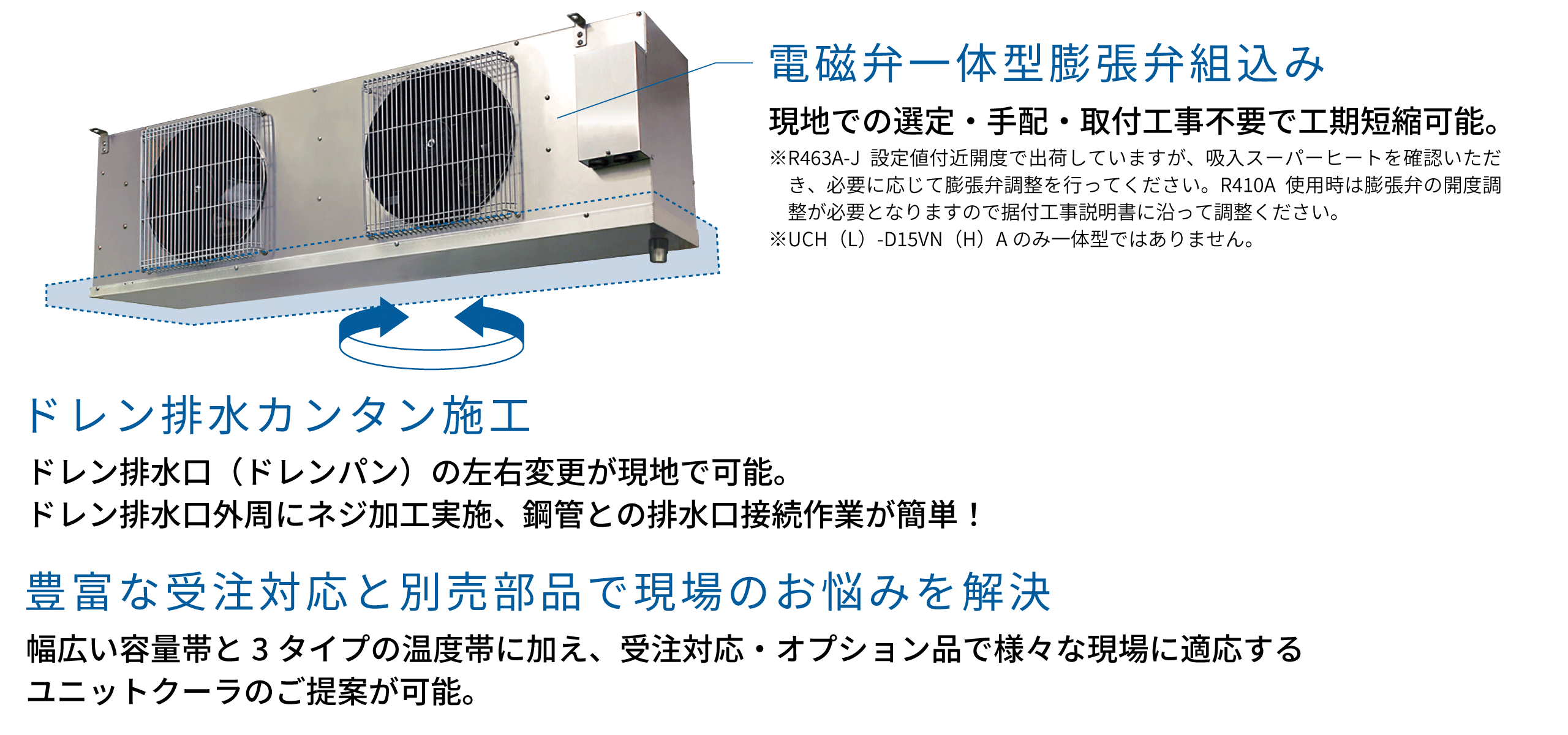

・電磁弁一体型膨張弁組込※
・クールマルチセット形対応
※ BN(H)A形、R410A/R404A兼用タイプは対象外
ラインアップ
電源：三相200V 霜取り方式：ヒータ方式
表中の（ )内数値は、能力値（TD10K、50/60Hz）
| 能力値[kW] （R463A-J/R410A使用時） |
R32 能力値[kW] |
R449A/R448A/R404A 能力値[kW] |
R410A/R404A 能力値[kW] （R410A使用時） |
||
|---|---|---|---|---|---|
| 標準フィンピッチ | 6.35 | 8.0 | 6.35 | 6.35 | 6.35 |
| 1馬力 | UCR-D1VHA (0.73/0.78) |
UCR-T1VHA (0.73/0.78) |
|||
| 1.6馬力 | UCR-D1.6VHA (1.14/1.21) |
UCR-T1.6VHA (1.14/1.21) |
|||
| 2馬力 | UCR-D2VHA (1.91/1.94) |
UCR-T2VHA (1.45/1.55) |
|||
| 3馬力 | UCR-D3VHB (2.55/2.60) |
UCR-M3VHA (2.55/2.60) |
UCR-T3VHA (1.95/2.07) |
||
| 4馬力 | UCR-D4VHB (3.70/3.90) |
UCR-M4VHA (3.70/3.90) |
UCR-A4VHA (3.70/3.90) |
||
| 5馬力 | UCR-D5VHB (4.50/4.80) |
UCR-M5VHA (4.50/4.80) |
UCR-A5VHA (4.50/4.80) |
||
| 6馬力 | UCR-D6VHB (5.81/6.40) |
UCR-M6VHA (5.90/6.40) |
UCR-A6VHA (5.90/6.40) |
||
| 8馬力 | UCR-D8VHB (7.20/7.80) |
UCR-M8VHA (7.20/7.80) |
UCR-A8VHA (7.20/7.80) |
||
| 10馬力 | UCR-D10VHB (9.80/10.9) |
UCR-M10VHA (10.2/10.9) |
UCR-A10VHA (10.2/10.9) |
||
| 15馬力 | UCR-D15VHB (11.0/12.5) |
UCR-D15BHA (12.5/13.7) |
UCR-M15VHA (12.0/12.8) |
UCR-A15VHA (12.0/12.8) |
|
| 20馬力 | UCR-D20VHB (15.7/17.0) |
UCR-D20BHA (17.9/19.8) |
UCR-M20VHA (16.4/17.4) |
UCR-A20VHA (16.4/17.4) |
|
| 25馬力 | UCR-D25BHA (25.3/26.7) |
||||
電源：三相200V 霜取り方式：ヒータ方式
表中の（ )内数値は、能力値（TD10K、50/60Hz）
| 能力値[kW] （R463A-J使用時） |
R32 能力値[kW] |
R449A/R448A/R404A 能力値[kW] |
R410A/R404A 能力値[kW] （R410A使用時） |
||
|---|---|---|---|---|---|
| 標準フィンピッチ | 4.0 | 6.35（10馬力） 6.5（15, 20馬力） |
4.0 | 4.0 | 4.0 |
| 3馬力 | UCL-D3VHB (3.13/3.35) |
UCL-M3VHA (3.14/3.37) |
UCL-T3VHA (3.14/3.37) |
||
| 4馬力 | UCL-D4VHB (5.50/5.78) |
UCL-M4VHA (5.90/6.30) |
UCL-A4VHA (5.90/6.30) |
||
| 5馬力 | UCL-D5VHB (6.06/6.64) |
UCL-M5VHA (6.96/7.53) |
UCL-A5VHA (7.30/7.90) |
||
| 6馬力 | UCL-D6VHB (9.70/10.3) |
UCL-M6VHA (9.70/10.3) |
UCL-A6VHA (9.70/10.3) |
||
| 8馬力 | UCL-D8VHB (11.9/12.6) |
UCL-M8VHA (11.9/12.6) |
UCL-A8VHA (12.7/13.6) |
||
| 10馬力 | UCL-D10VHB (15.3/16.6) |
UCL-D10BHA (16.4/17.4) |
UCL-M10VHA (15.5/17.0) |
UCL-A10VHA (15.9/17.0) |
|
| 15馬力 | UCL-D15VHB1 (20.7/22.0) |
UCL-D15BHA (26.2/28.2) |
UCL-M15VHA1 (22.1/23.3) |
UCL-A15VHA (23.5/25.0) |
|
| 20馬力 | UCL-D20BHA (31.1/34.3) |
||||
電源：三相200V （UCH-T3VNAのみ単相200V） 霜取り方式：オフサイクル方式
表中の（ )内数値は、能力値（TD10K、50/60Hz）
| 能力値[kW] （R463A-J使用時） |
R32 能力値[kW] |
R449A/R448A/R404A 能力値[kW] |
R410A/R404A 能力値[kW] （R410A使用時） |
||
|---|---|---|---|---|---|
| 標準フィンピッチ | 4.0 | 6.35（10馬力） 6.5（15, 20馬力） |
4.0 | 4.0 | 4.0 |
| 3馬力 | UCH-D3VNB (3.13/3.35) |
UCH-M3VNA (3.14/3.37) |
UCH-T3VNA (3.14/3.37) |
||
| 4馬力 | UCH-D4VNB (5.50/5.78) |
UCH-M4VNA (5.90/6.30) |
UCH-A4VNA (5.90/6.30) |
||
| 5馬力 | UCH-D5VNB (6.06/6.64) |
UCH-M5VNA (6.96/7.53) |
UCH-A5VNA (7.30/7.90) |
||
| 6馬力 | UCH-D6VNB (9.70/10.3) |
UCH-M6VNA (9.70/10.3) |
UCH-A6VNA (9.70/10.3) |
||
| 8馬力 | UCH-D8VNB (11.9/12.6) |
UCH-M8VNA (11.9/12.6) |
UCH-A8VNA (12.7/13.6) |
||
| 10馬力 | UCH-D10VNB (15.3/16.6) |
UCH-D10BNA (16.4/17.4) |
UCH-M10VNA (15.5/17.0) |
UCH-A10VNA (15.9/17.0) |
|
| 15馬力 | UCH-D15VNB1 (20.7/22.0) |
UCH-D15BNA (26.2/28.2) |
UCH-M15VNA1 (22.1/23.3) |
UCH-A15VNA (23.5/25.0) |
|
| 20馬力 | UCH-D20BNA (31.1/34.3) |
||||
製品特長
【腐食対策に】熱交換器配管厚肉仕様（受注対応）
熱交換器配管の肉厚をアップすることで孔食への耐性が向上。「カチオン電着塗装」や「外装ステンレス」といった防食仕様に加え、さらなる防食仕様として機器延命に貢献。
- ※UCL形6/8/10馬力のみ対応
- 注）標準仕様の同馬力と比べ能力・外形寸法（幅）が大きくなりますので、選定の際はご注意ください。

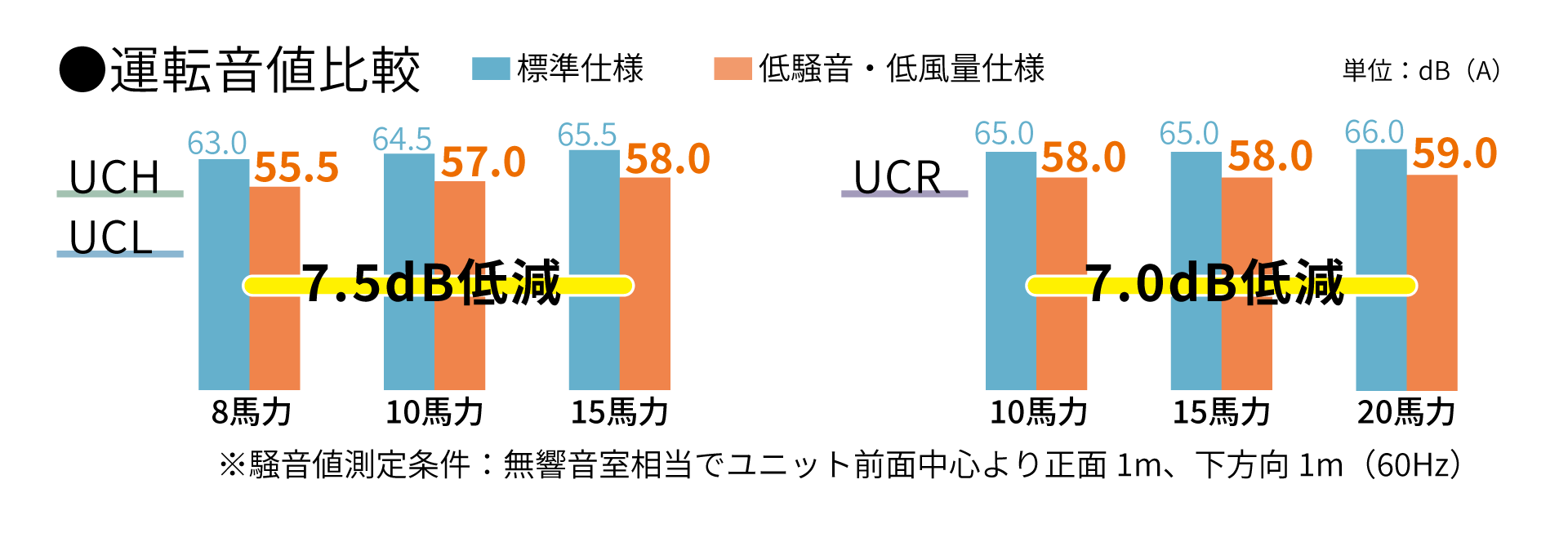

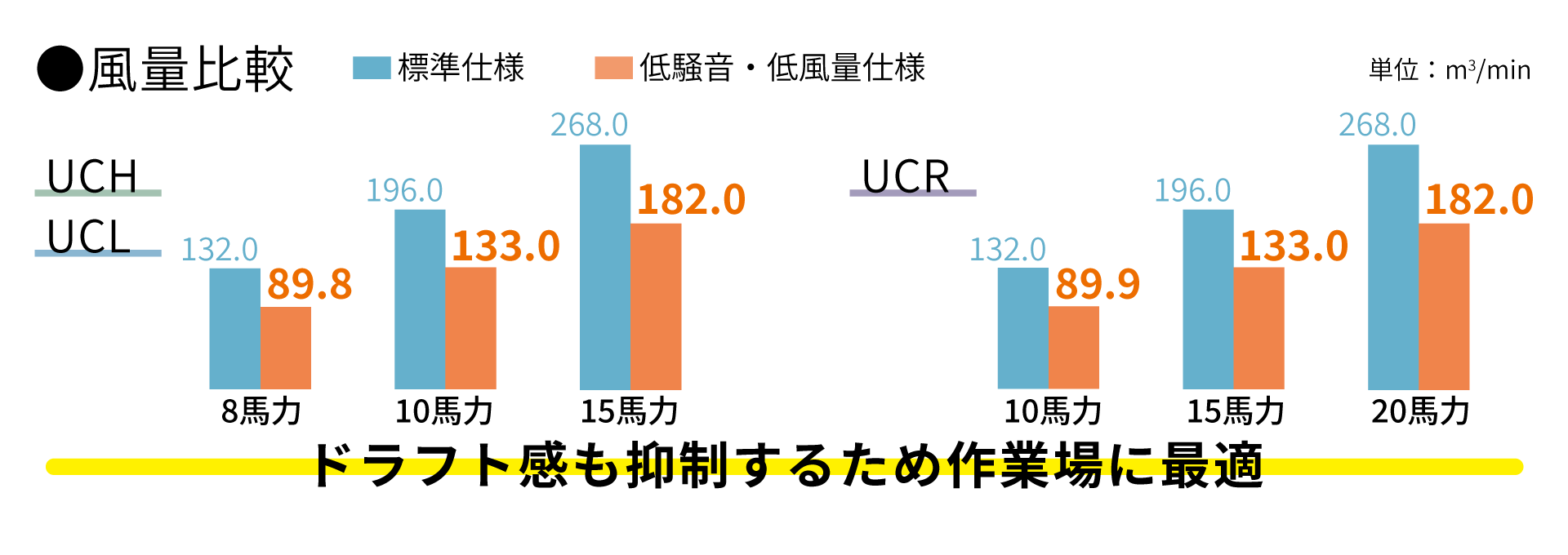

【運転音対策に】低騒音/低風量仕様（受注対応）
- ※UCH形8/10/15馬力、UCL形8/10/15馬力、UCR形10/15/20馬力のみ対応
- 注）標準仕様の同馬力と比べ能力が小さくなりますので、選定の際はご注意ください。
