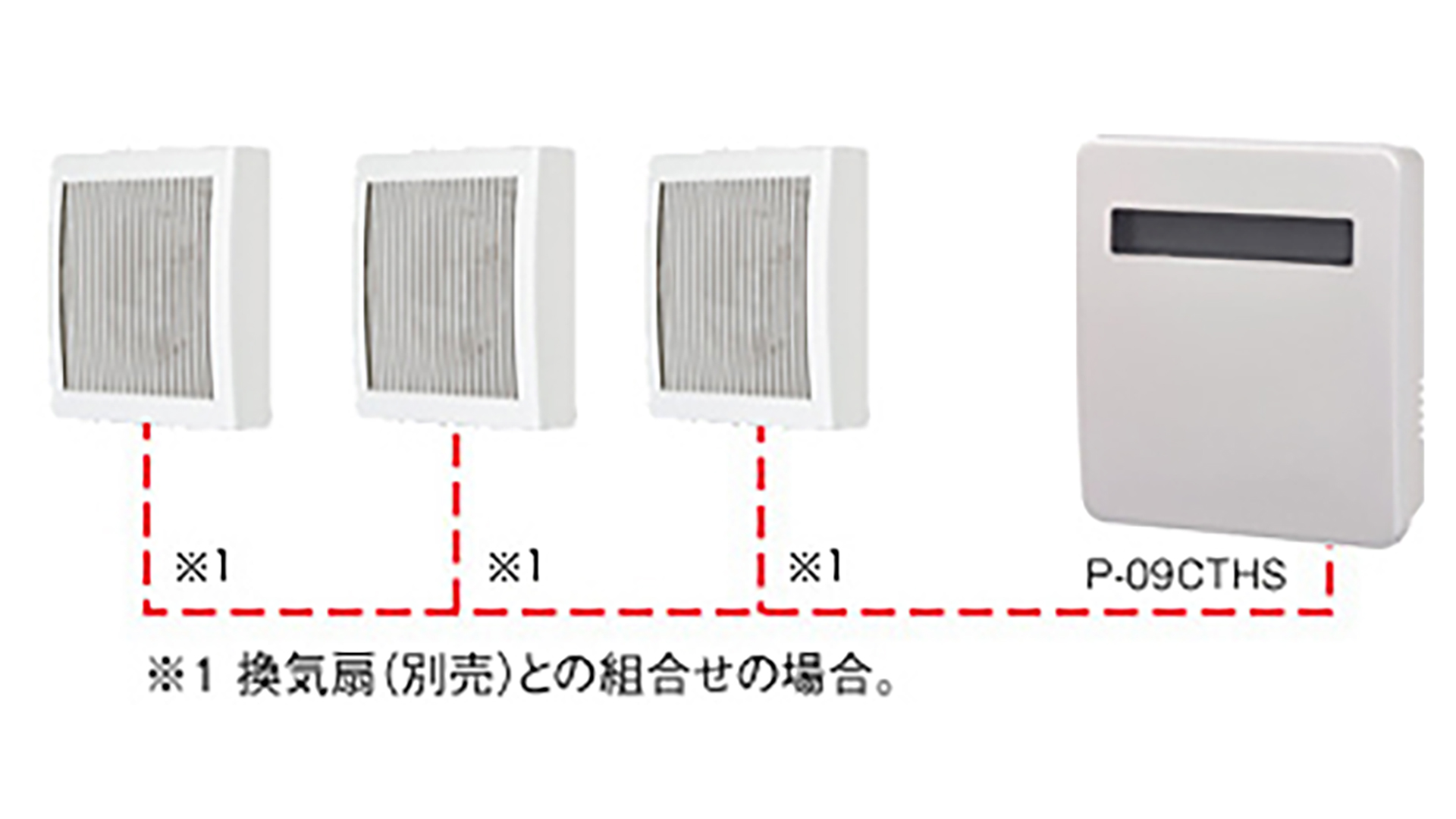

換気扇用〈温度・湿度・時間〉コントローラ
さまざまな換気扇の運転・停止を自動制御します。
仕様
| 設置環境 | 温度 ‒10℃～40℃、湿度95%RH以下、屋内・屋外設置可能 |
|---|---|
| 本体寸法 | 150mm×172mm×50mm |
| 定格 | AC100V・2A（起動電流3A 以下） |
| 本体表示部 | 7セグメントディスプレイLED（緑）4 桁 |
| 温度・湿度センサー |
温度設定範囲 0℃～40℃（1℃刻み） 湿度設定範囲 30％RH～80%RH（5%RH刻み） |
| タイマー | 24時間プログラムタイマー付 |
| 停電補償時間 | 5時間 |
自動制御
コントローラユニットに内蔵された24時間プログラムタイマーと温度センサー・湿度センサーの組合せにより、換気扇の運転・停止を自動制御します。

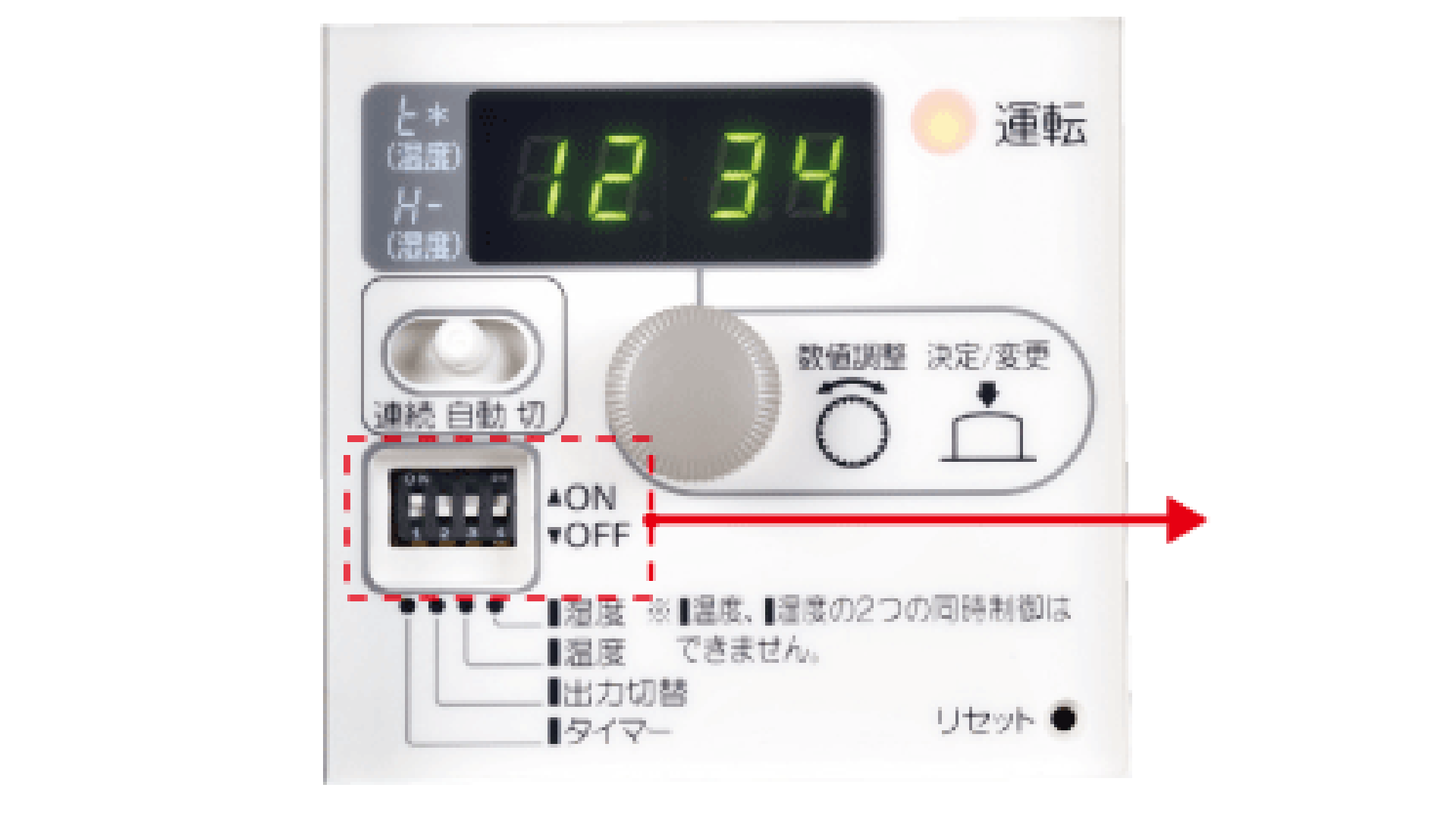

操作部イメージ

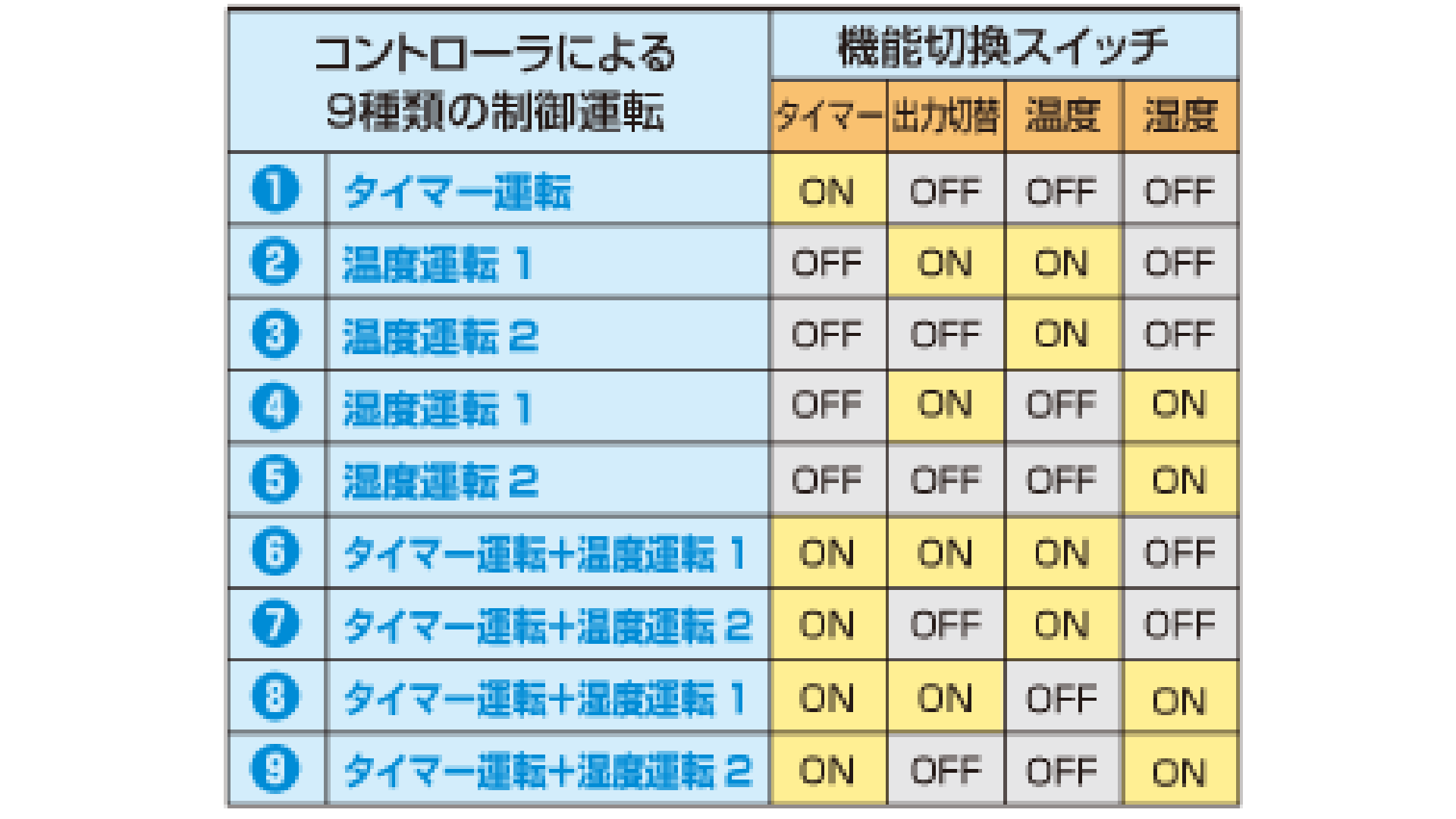

機能切換スイッチ動作表
- ※「温度運転」「湿度運転」の同時制御はできません。
機能切換スイッチ動作条件
|
24時間プログラムタイマー （タイマー運転） |
時間帯を指定し、換気扇を自動制御。 | 設定時間内で作動（換気運転ON） | |
|---|---|---|---|

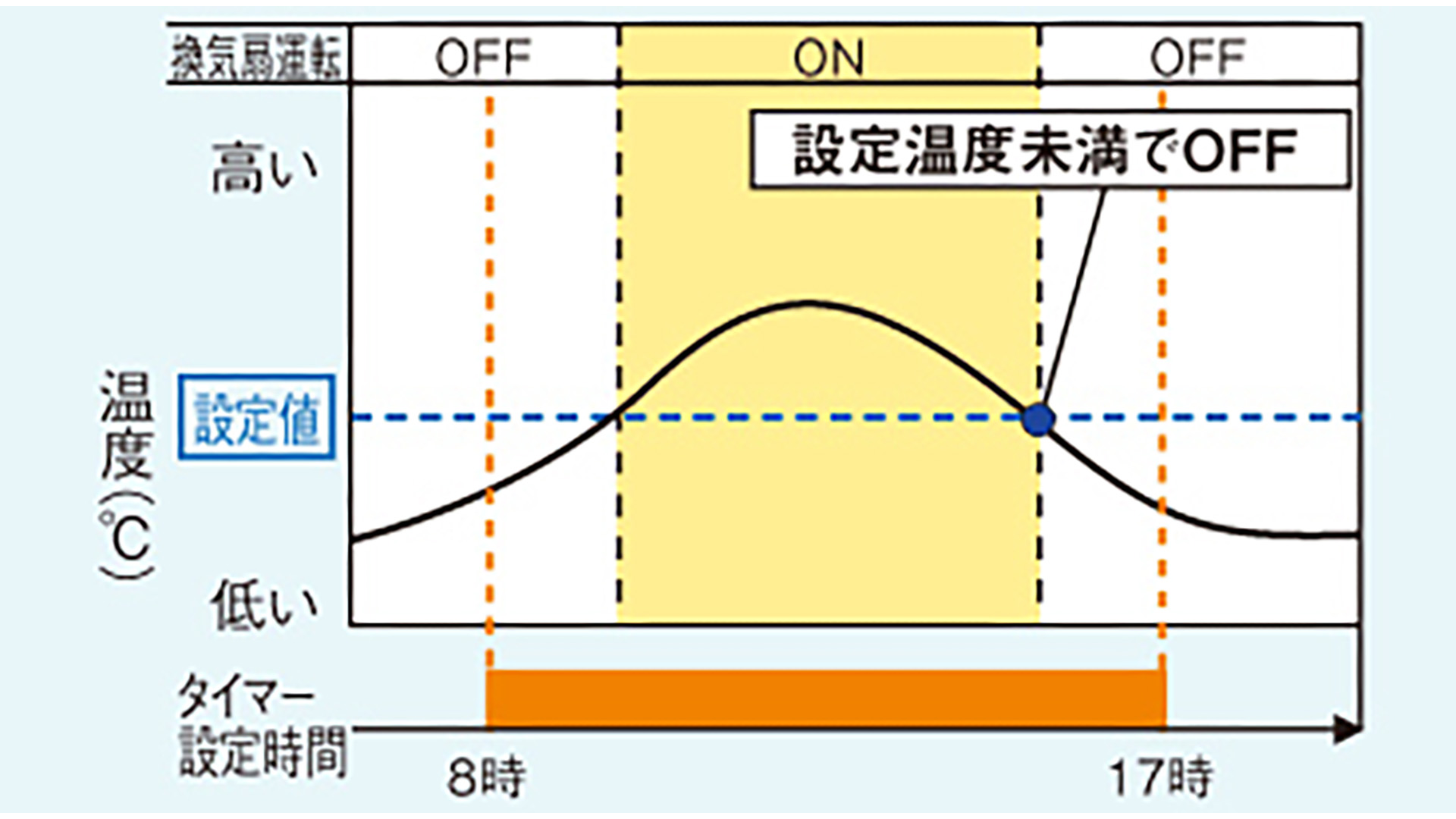

| 温度センサー | 温度運転1 | 夏場などの気温上昇を検知し、換気扇を自動制御。 | 設定範囲内または設定値以上になると作動（換気運転ON） |
| 温度運転2 | 設定範囲外または設定値未満になると作動（換気運転ON） | ||
| 湿度センサー | 温度運転1 | 雨天時や曇天時などの湿度を検知し、換気扇を自動制御。 | 設定値以上になると作動（換気運転ON） |
| 温度運転2 | 設定値以下になると作動（換気運転ON） | ||
さまざまなシーン・環境にあわせて換気扇の運転・停止を自動制御。
コントローラの用途・省エネをご提案。こんなシーンにおすすめします。
店舗・施設での換気送風機の運転制御
ダクト用換気扇等との組合せ
| 排気 | |
|---|---|
 |
 |
|

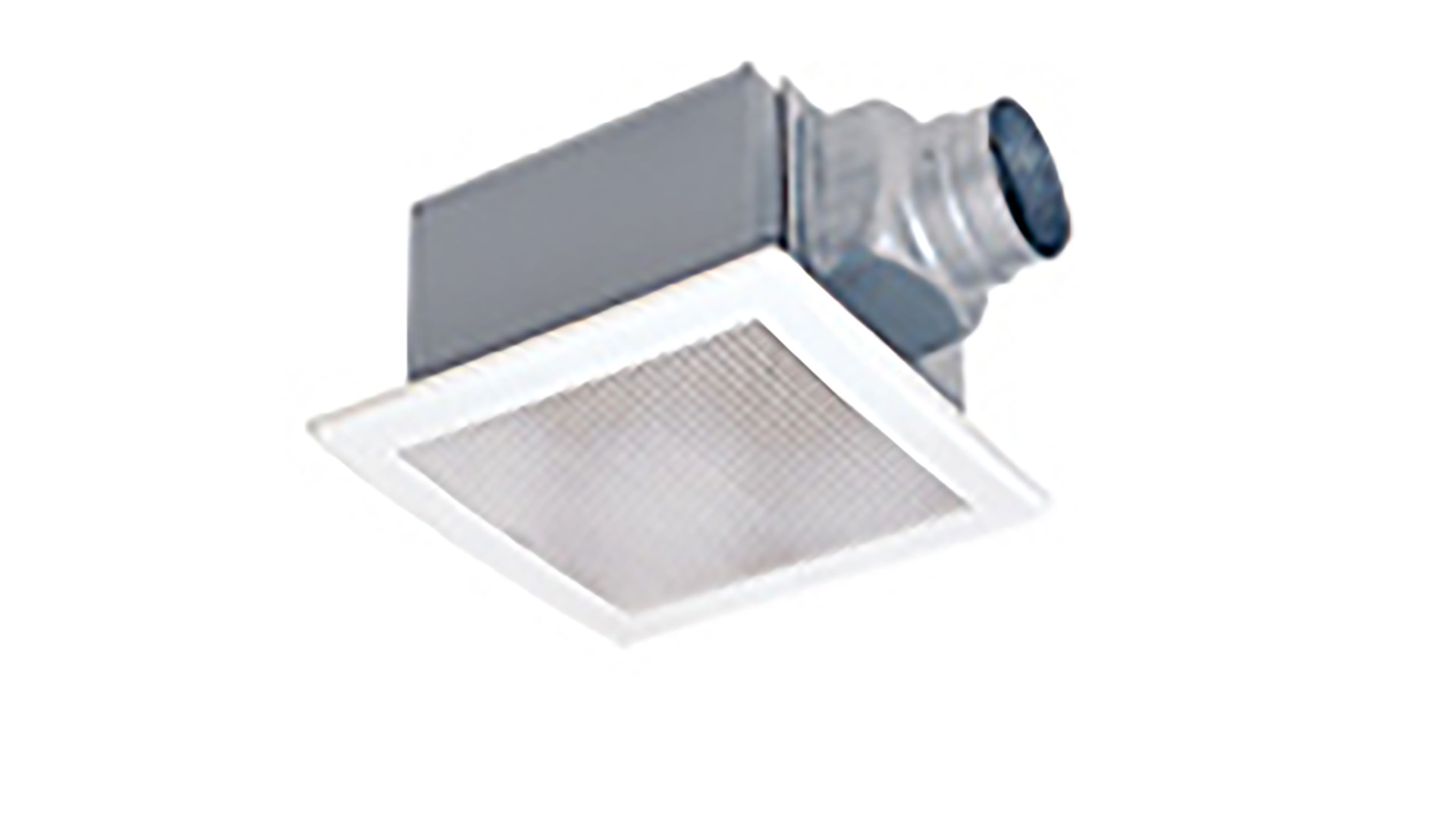

ダクト用換気扇 VD-15ZX14-C |

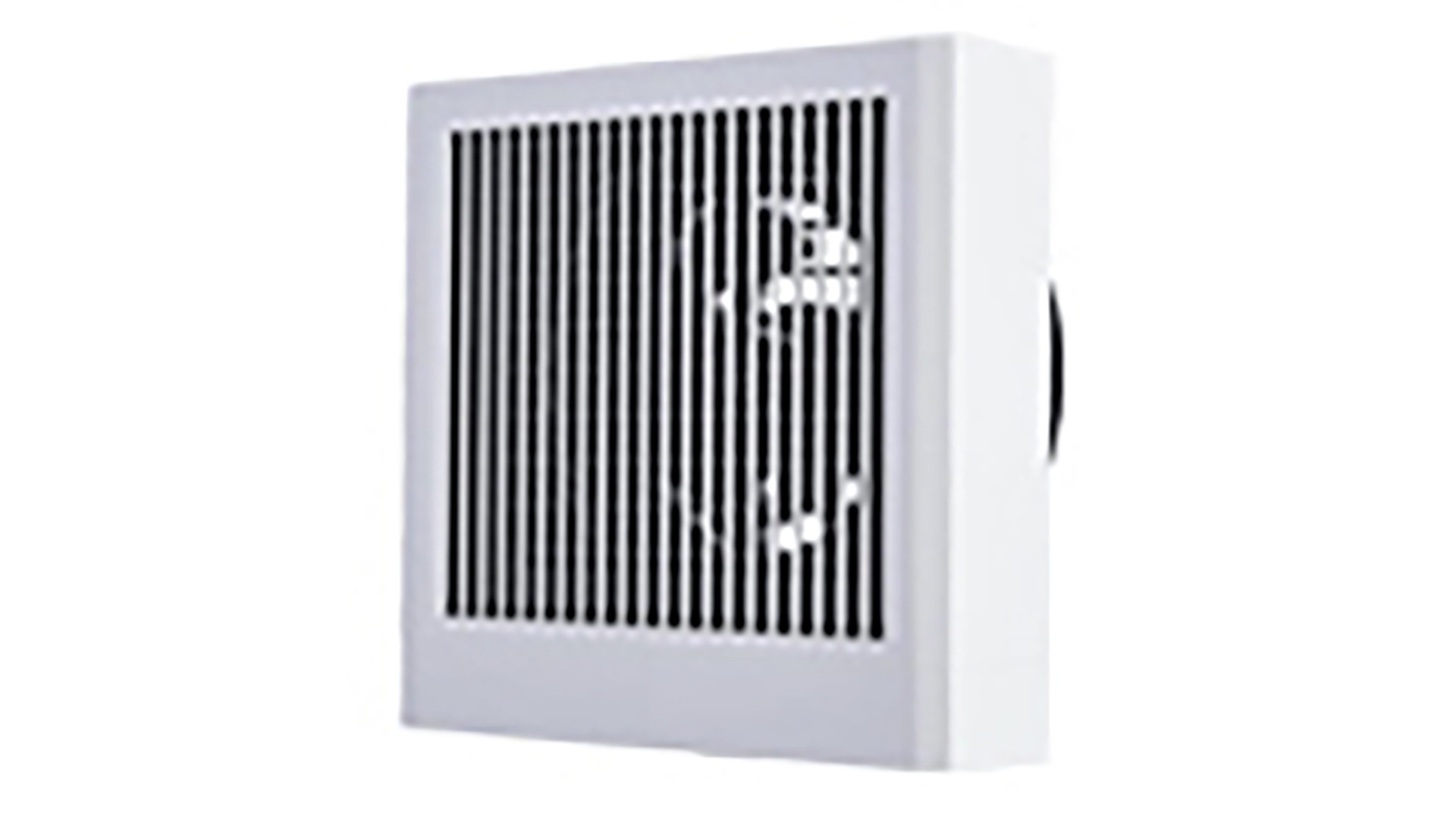

パイプ用ファン V-12PD8 |

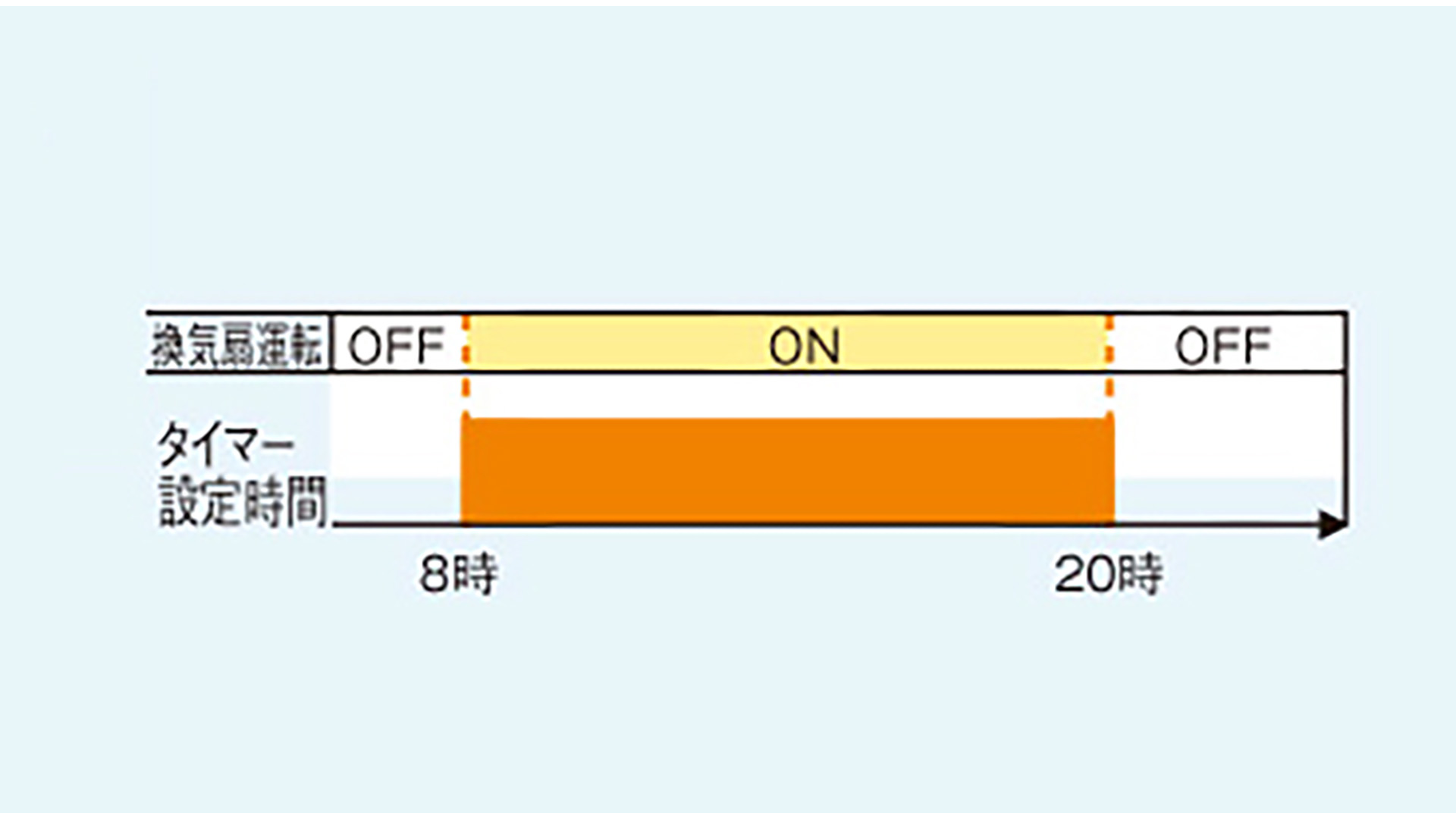

複数台の換気扇の運転ON・OFFを時間帯に合わせて自動制御します。
機能切替スイッチ動作表①のタイマー運転がおすすめです。
夏季・屋根裏の熱気抜き
換気排熱ファンとの組合せ
| 換気排熱 |
|---|
 |
|

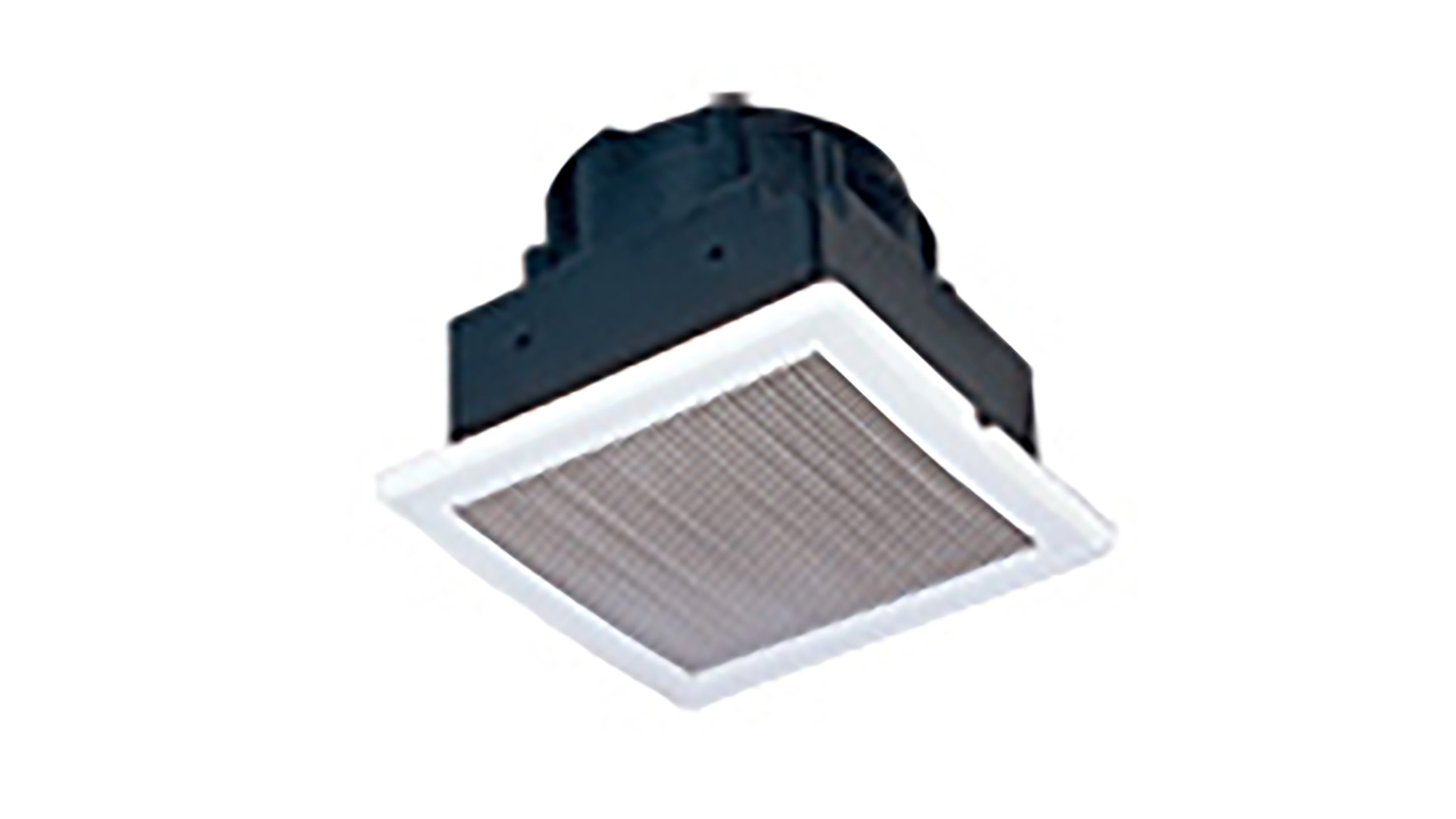

換気排熱ファン V-20MEX3 |

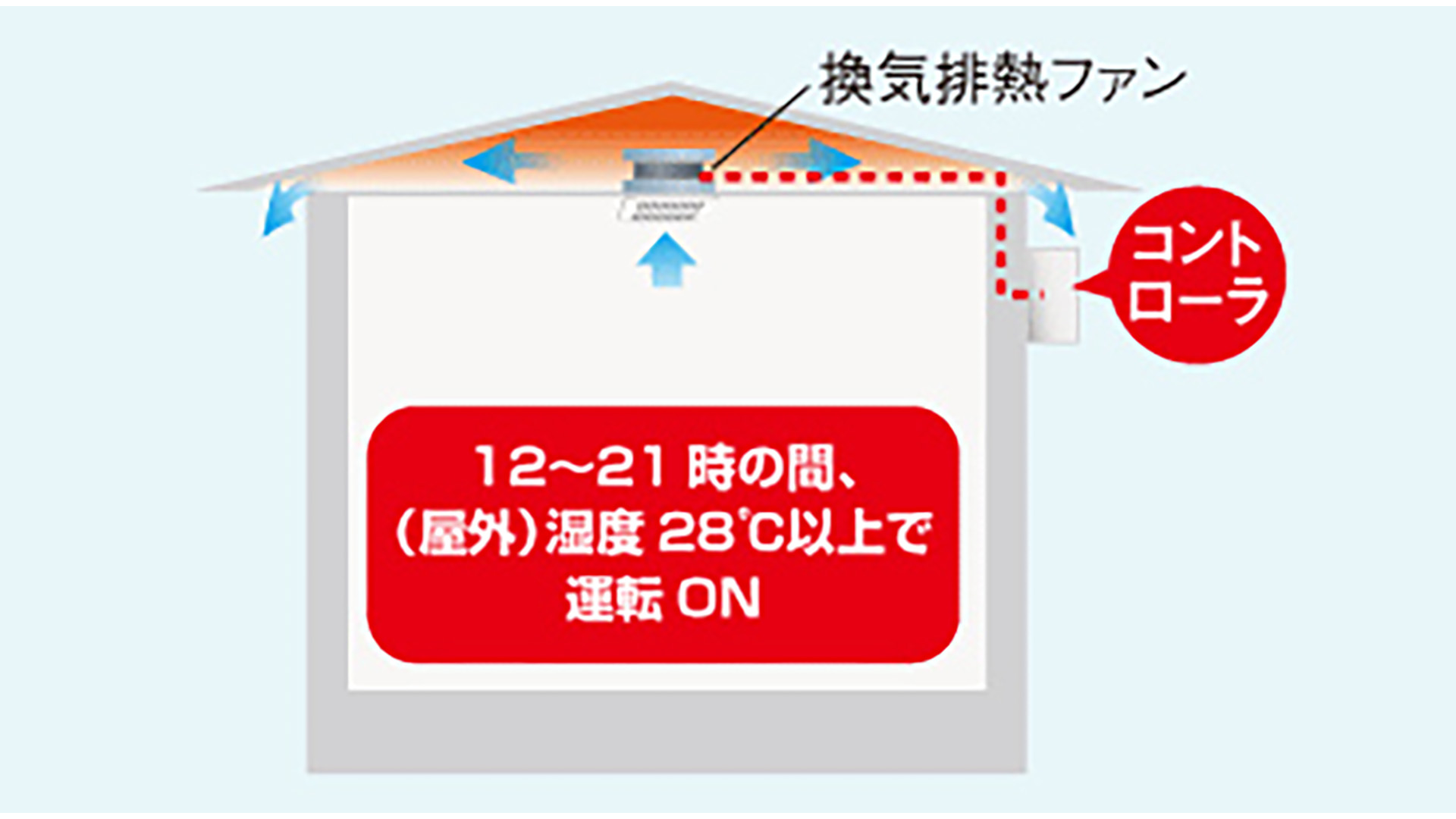

屋根裏の熱気を自動で排気します。
機能切替スイッチ動作表⑥のタイマー運転がおすすめです。
学校や事務所での換気送風機の運転制御
サイクル扇との組合せ
| 送風 |
|---|
 |
|

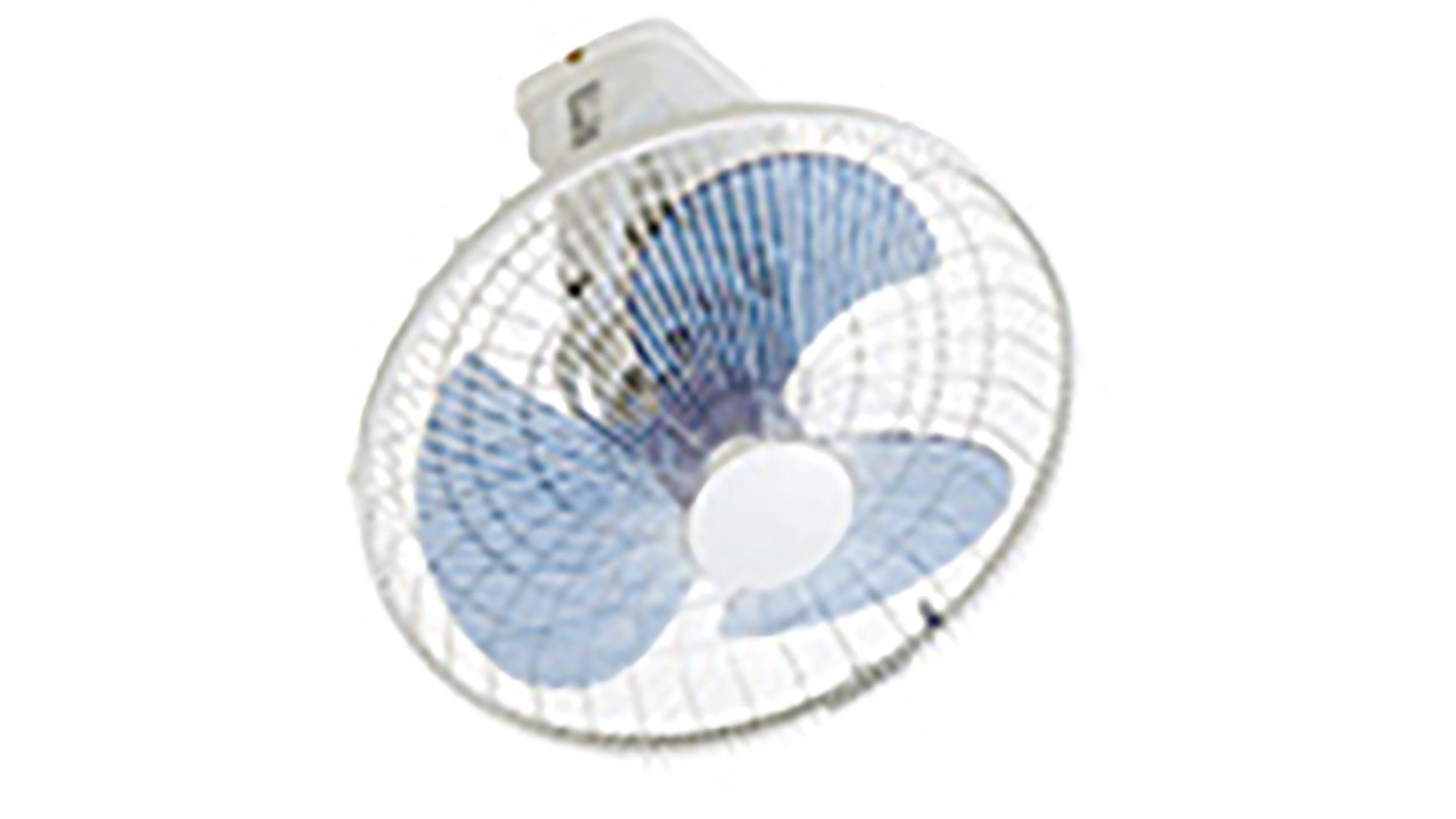

サイクル扇 CY30-WD |
電源ON・OFFを自動で制御します。
機能切替スイッチ動作表⑥のタイマー運転がおすすめです。
不在時（別荘等）の自動換気運転
パイプ用ファンとの組合せ

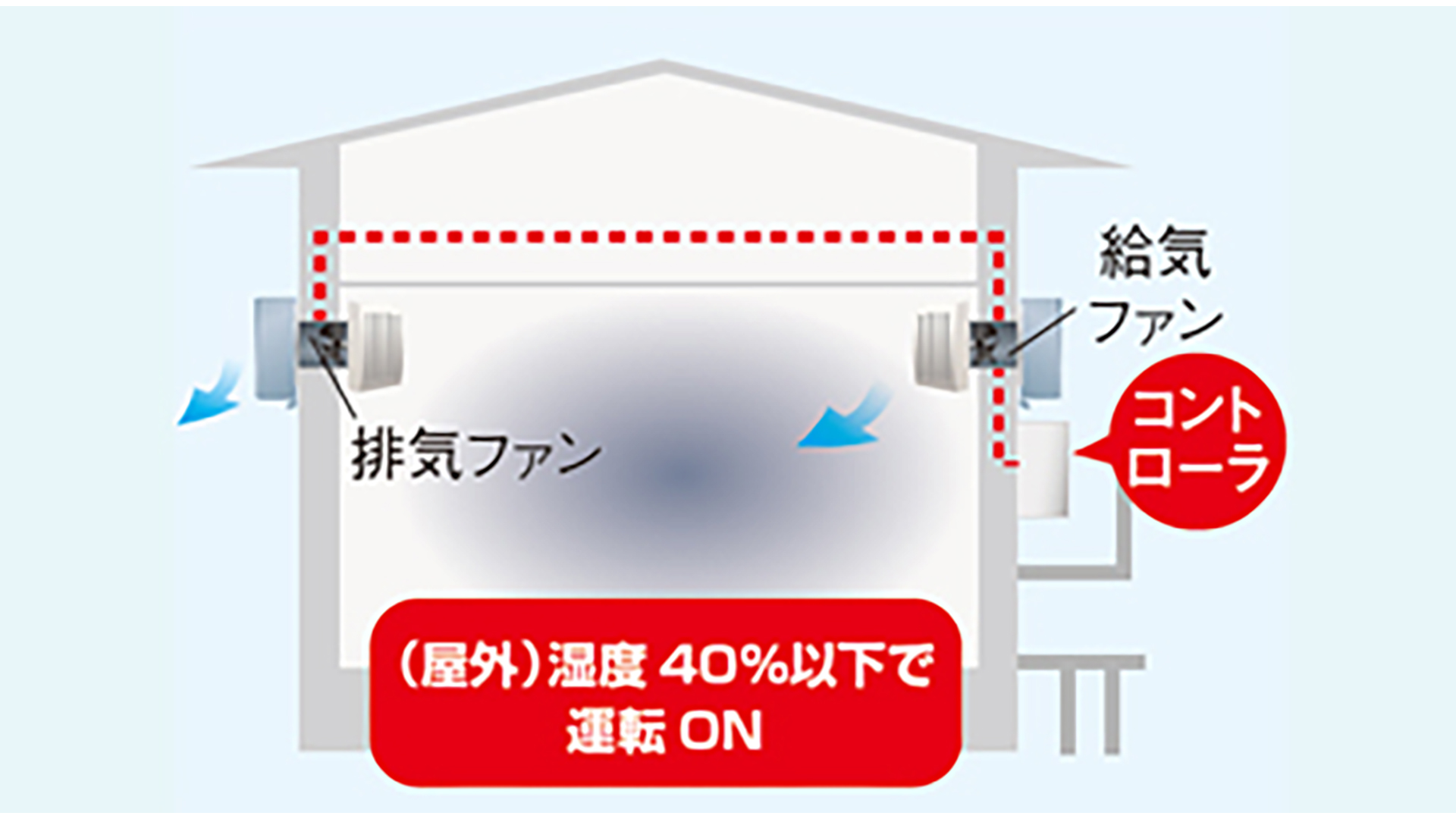

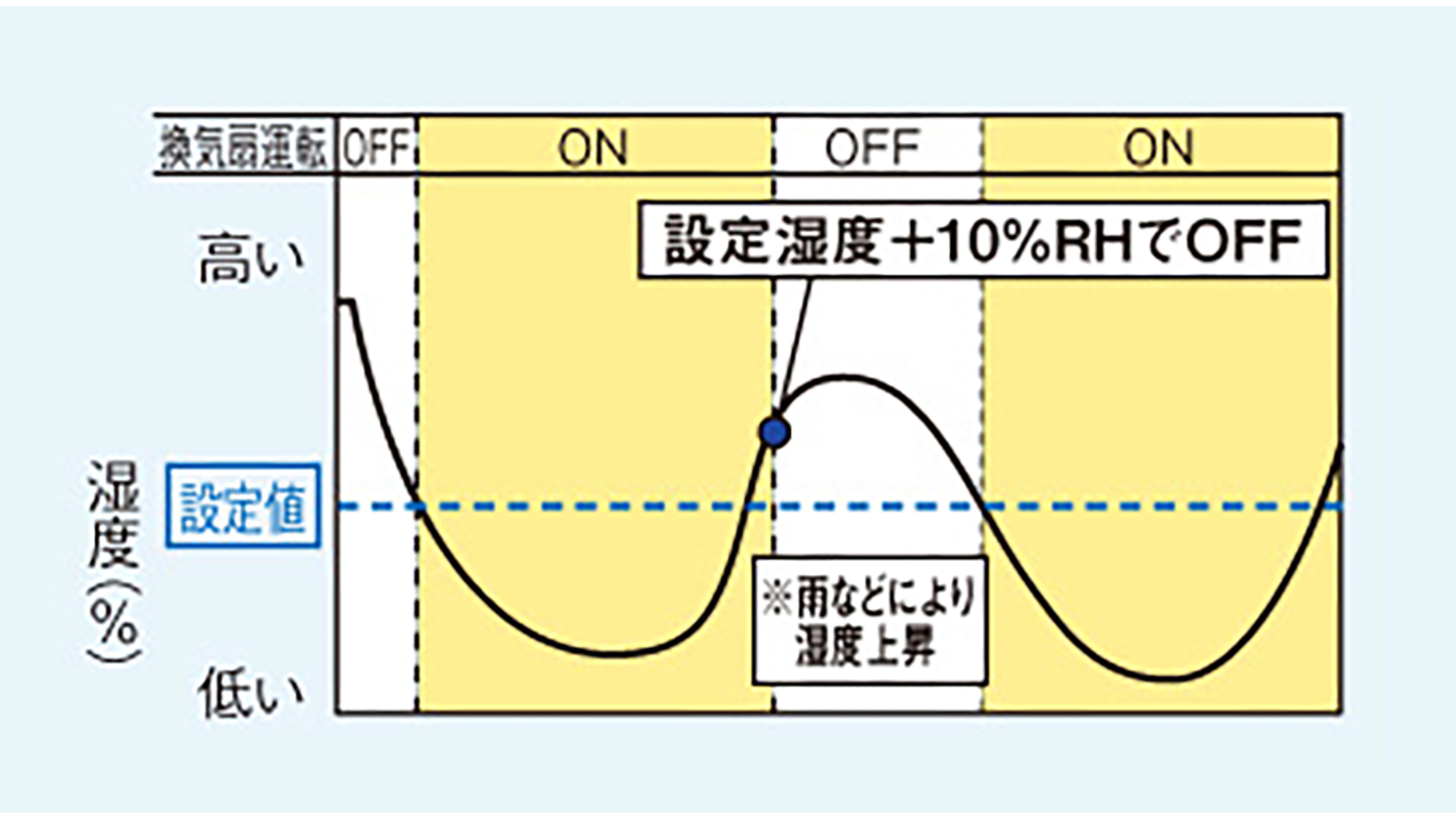

- ※排気：外の湿度が低い時に換気扇を自動運転します。
| 排気 | 給気 |
|---|---|
 |
 |
|

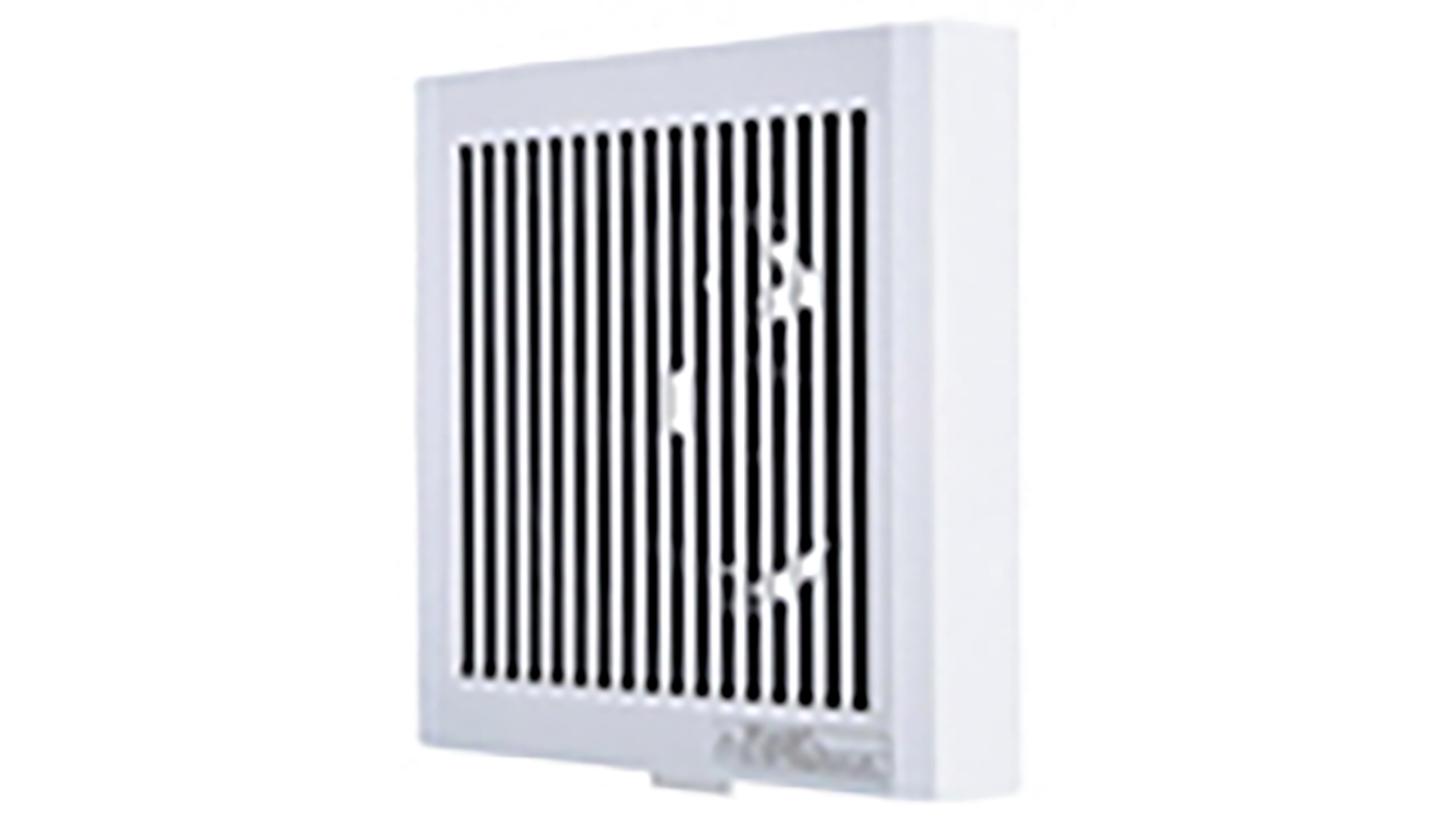

パイプ用ファン 〈単ノッチタイプ〉 V-08PD8 |
パイプ用ファン 〈単ノッチタイプ〉 V-08PQF4 |
機能切替スイッチ動作表⑤のタイマー運転がおすすめです。
