シーンに合わせた省施工を。
より施工をカンタンに、シンプルに。
新設向けとリニューアル向け、2種類の省施工モデルをラインアップ。

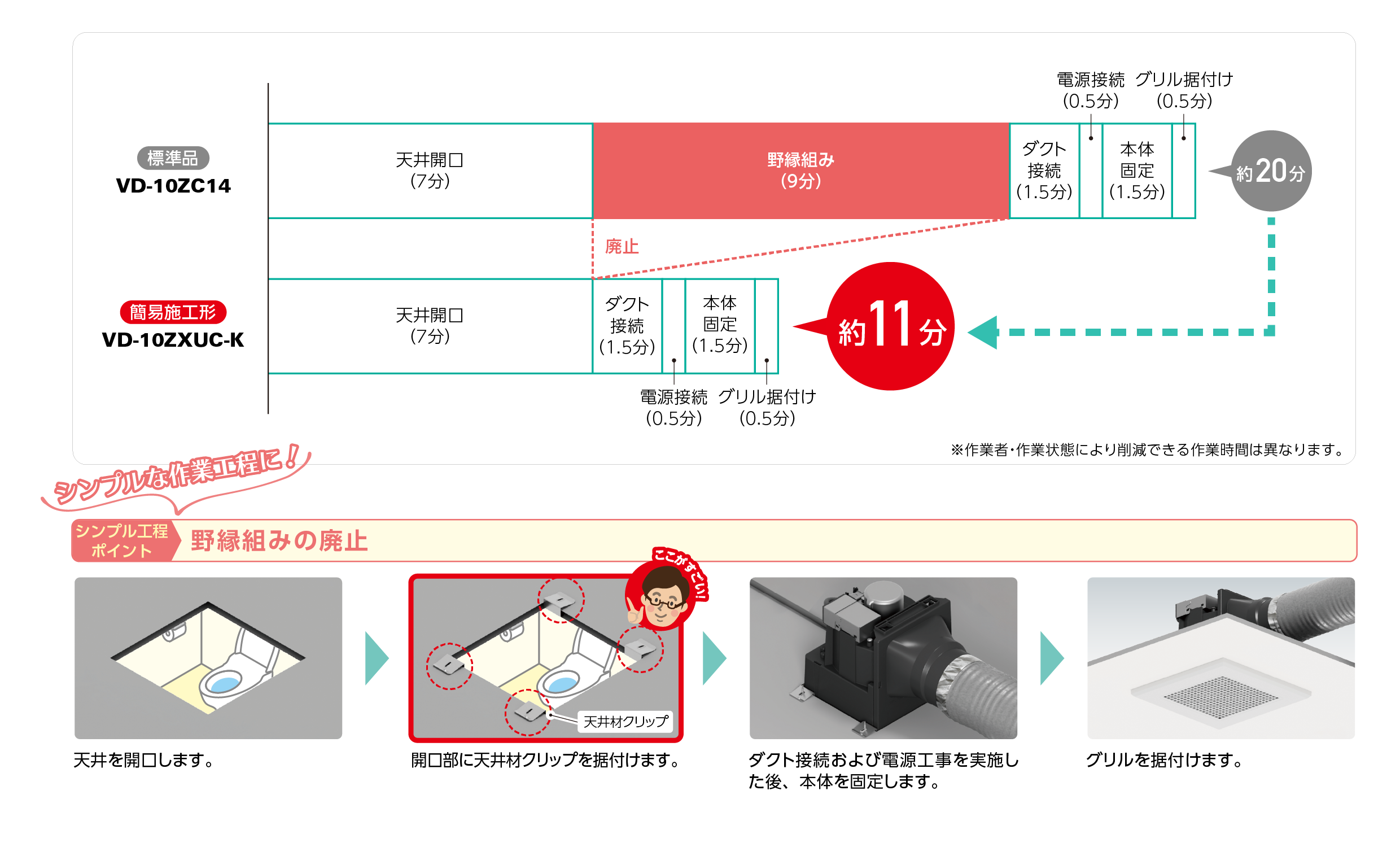

簡易施工形

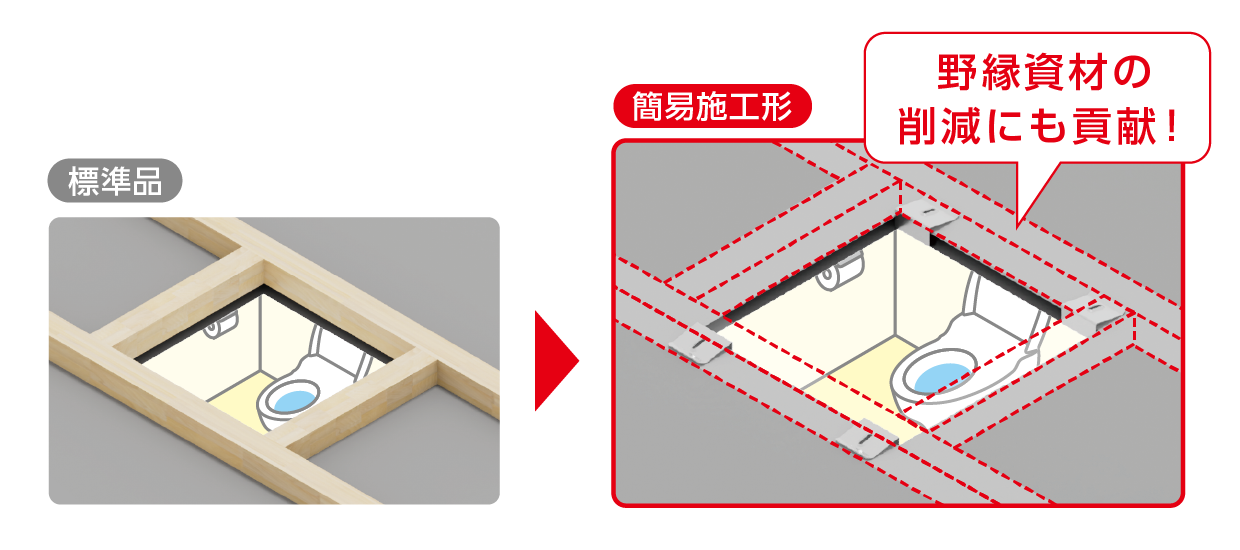

天井材クリップにより野縁組みを廃止。
施工時間約45％削減！
野縁組みおよびネジ位置のマーキングが不要です！
リニューアル専用

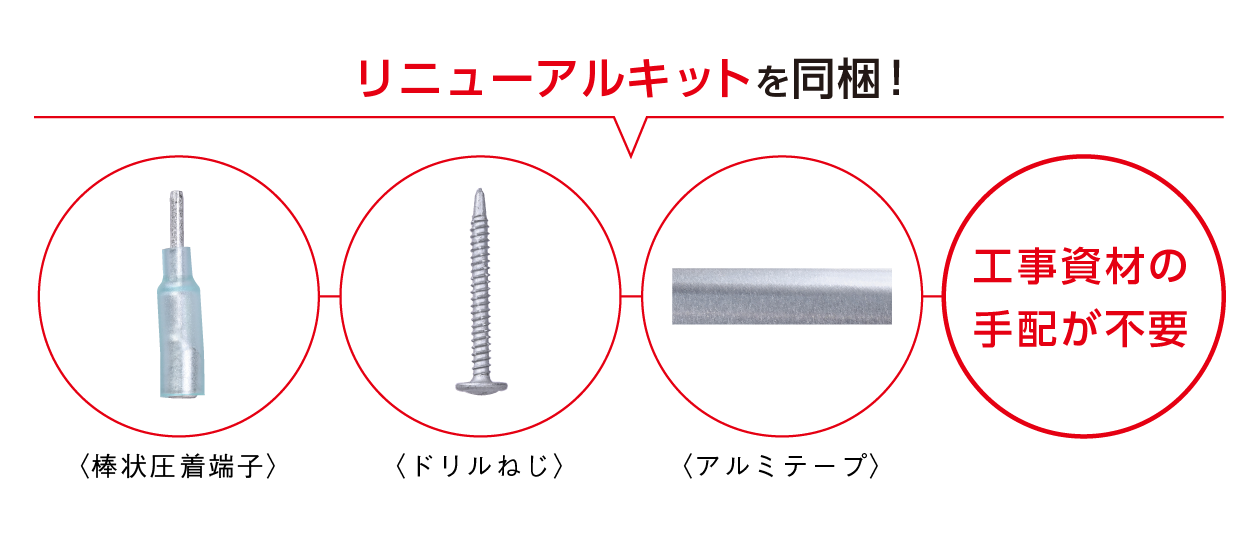

リニューアルキットを使用することで作業がスムーズに。
-
既設電源コードを流用し、棒状圧着端子を使用することで、 本体の速結端子に結線が可能。ジョイントボックス内での結線作業が不要です！
-
適切な長さのアルミテープを製品に同梱。半分に切断すれば準備完了。
-
本体の固定にドリルねじを採用することで、硬い天井材でも下穴なしで固定可能。

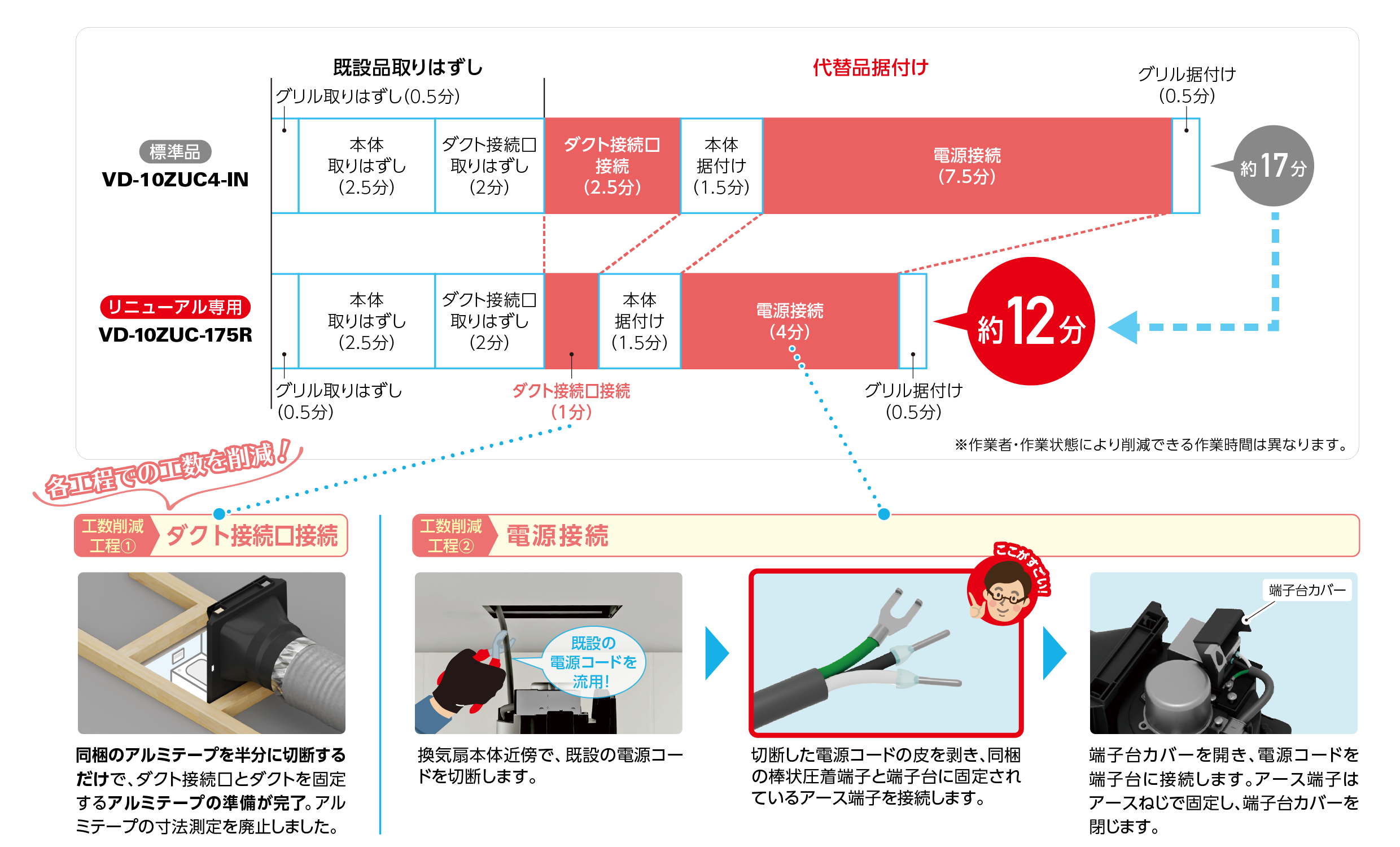

リニューアルキットが同梱されているため工事資材の手配が不要で、施工時間も約30％削減！
省施工ダクトの共通ポイント
Point 1

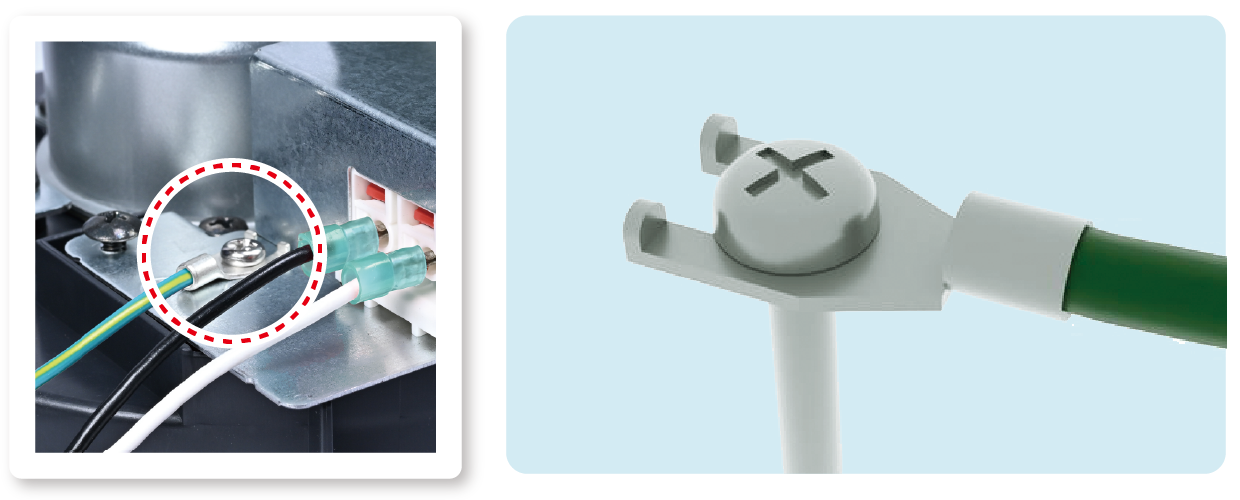

Y 字形のアース端子を採用。
アースねじを緩めるだけで取りはずしが可能に。
Point 2

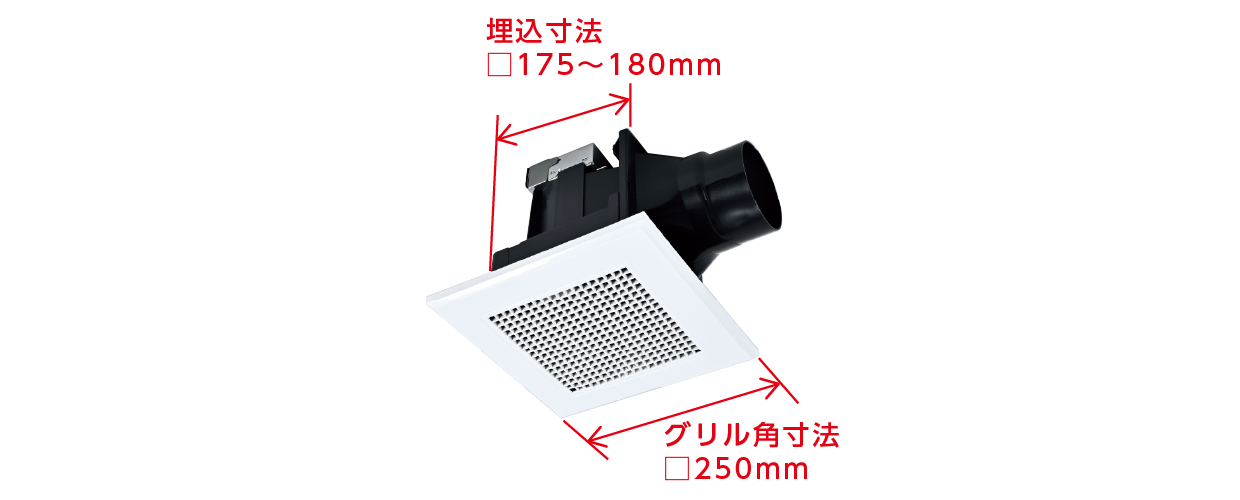

既設換気扇（当社VD-10 タイプ相当）からのリニューアルに最適な製品寸法を採用。
-
□175～180mm まで幅広い開口に対応できる埋込寸法
-
□250mmのグリル角寸法で、長年の使用で残った天井の日焼け跡もカバー
現行品でも省施工に貢献

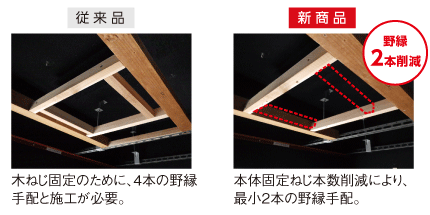

野縁組みの簡素化

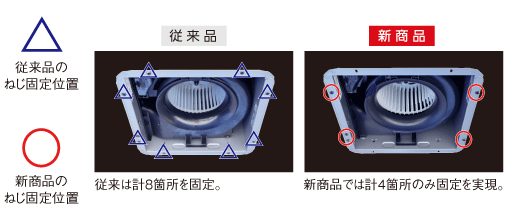

本体固定ねじ本数削減により、野縁組みの簡素化を実現。

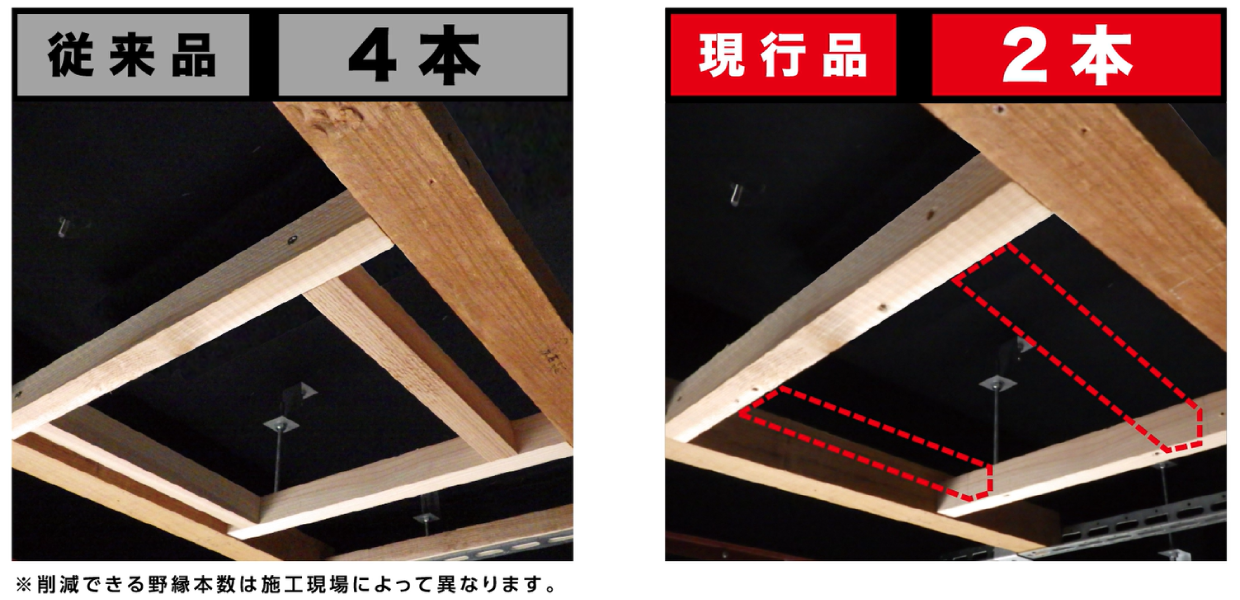

野縁2本の削減により、野縁組み施工時間を約67％削減。
ダクト用換気扇 施工性改善のご提案

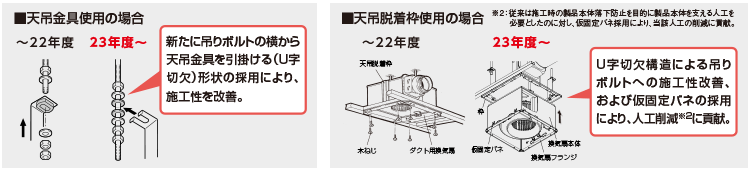

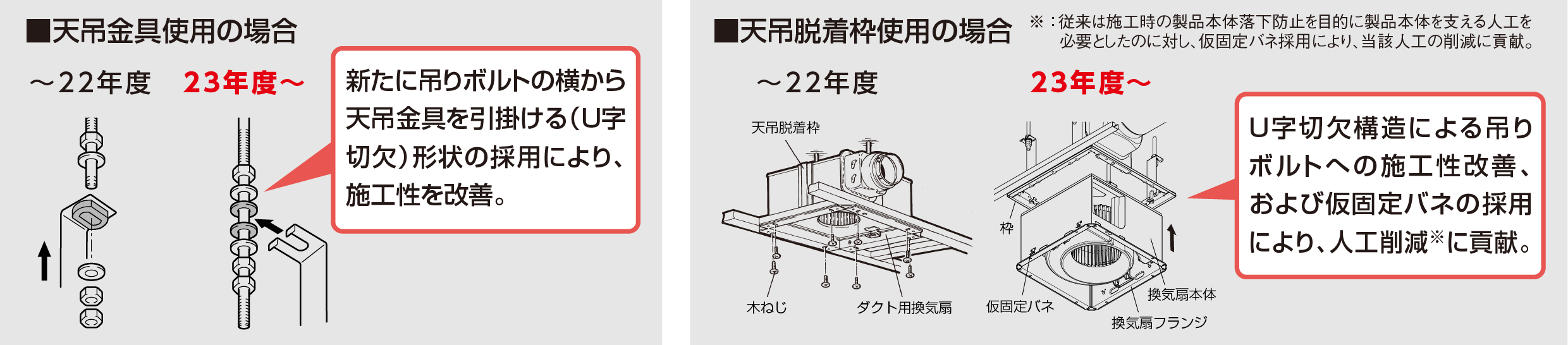

軽鉄施工 天吊金具・天吊脱着枠の構造改善
軽鉄（アンカーボルト）施工の場合においても、天吊金具・天吊脱着枠の構造変更により施工性を改善。
施工人工の省人化に貢献いたします。
ダクト用換気扇システム部材を活用した施工人工削減のご提案
