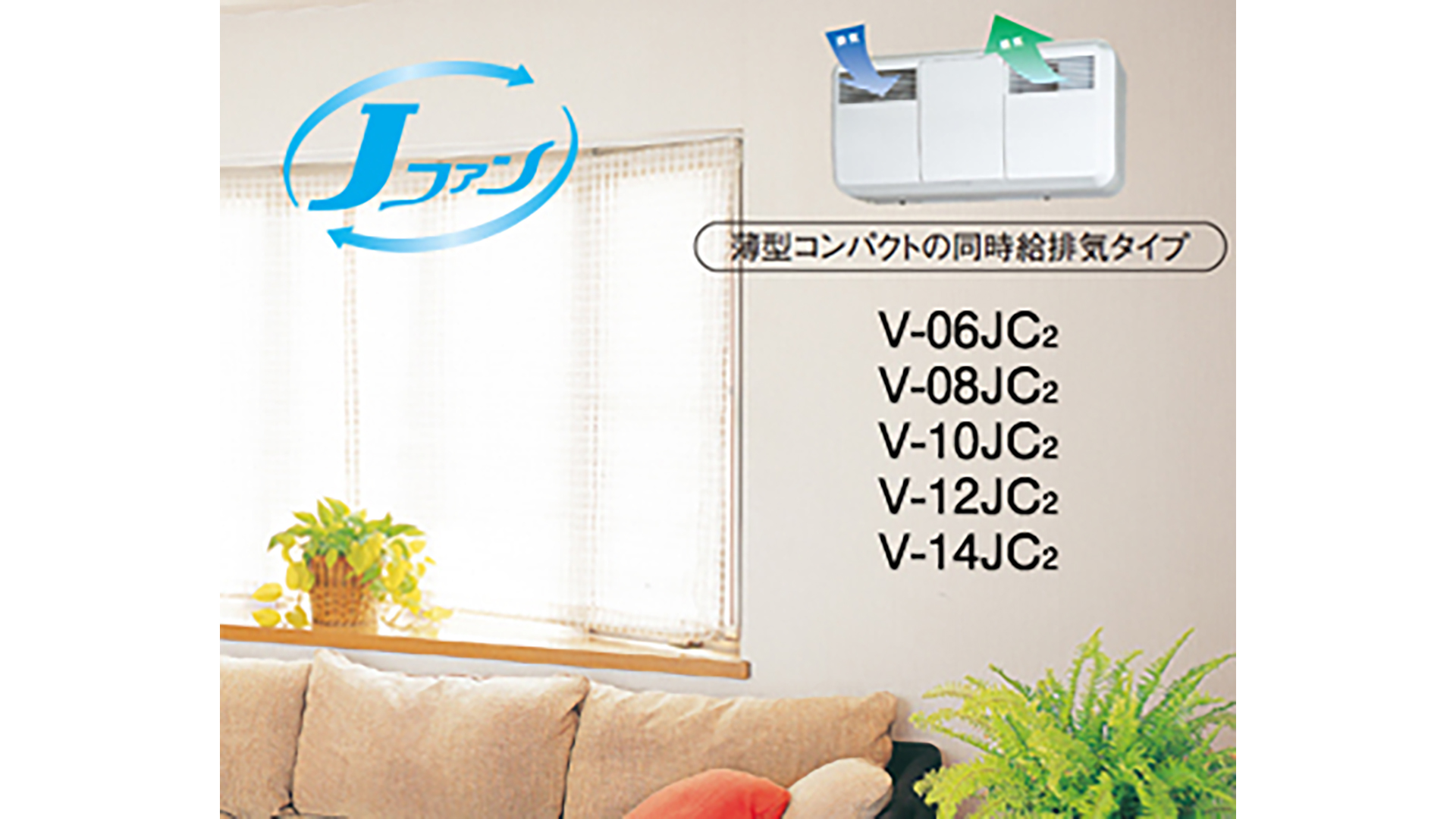

〈J-ファン〉は、明快な畳数表示のラインアップ構成。その部屋にジャストフィットする換気量の機種を一発選定できます（換気回数0.5回/h）。

• ※アンダーカットやドアガラリのない居室にご使用ください。
  〔設定条件〕天井高さ：2.5m、1畳面積：1.65m²、使用する屋外フードは、指定する機種との組合せによる。

壁スイッチを不要にして、簡単据付＆省コストを実現。

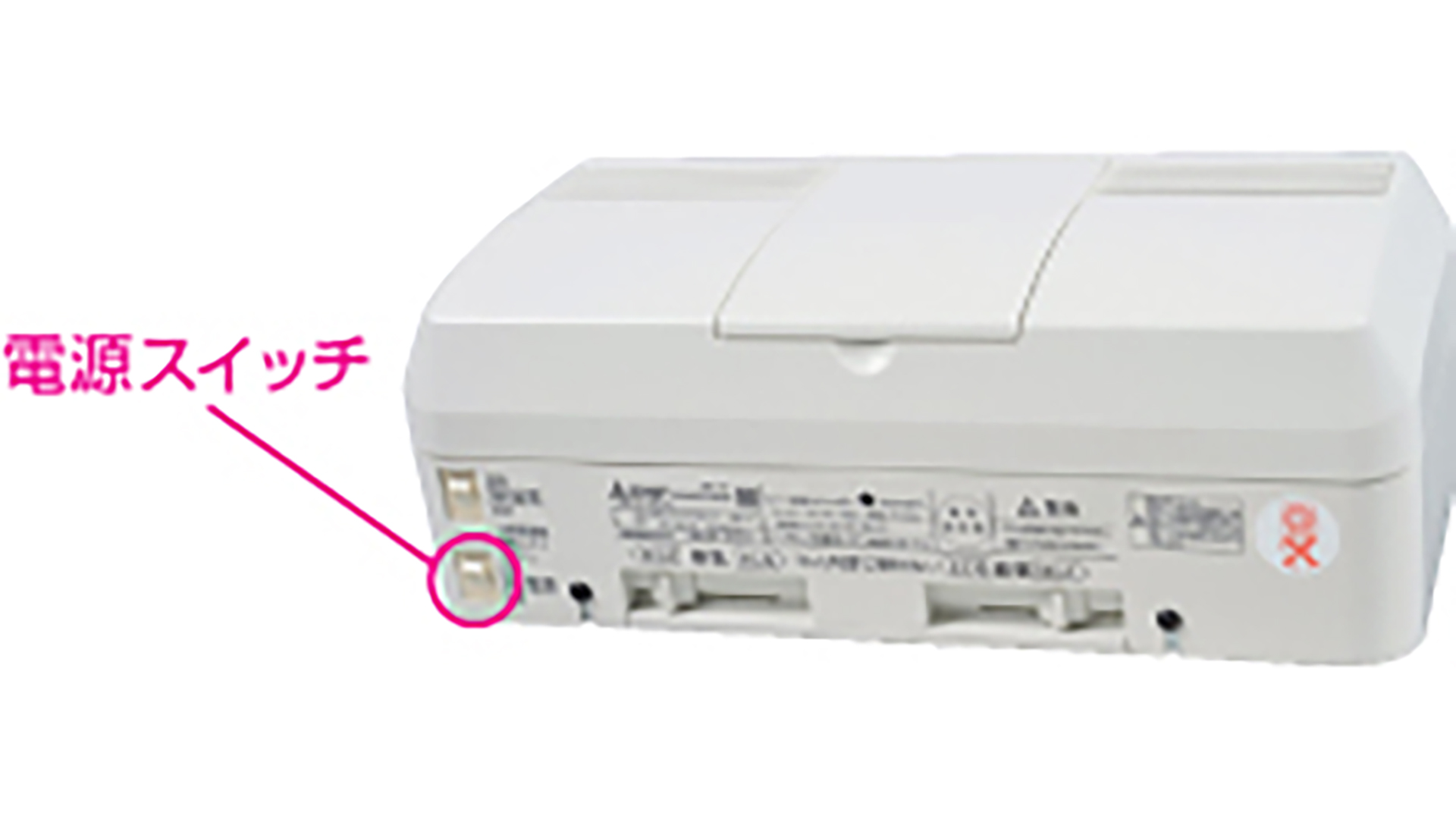

電源スイッチを本体下部に搭載したことで、壁スイッチを不要に。本体に電源接続するだけのらくらく据付。

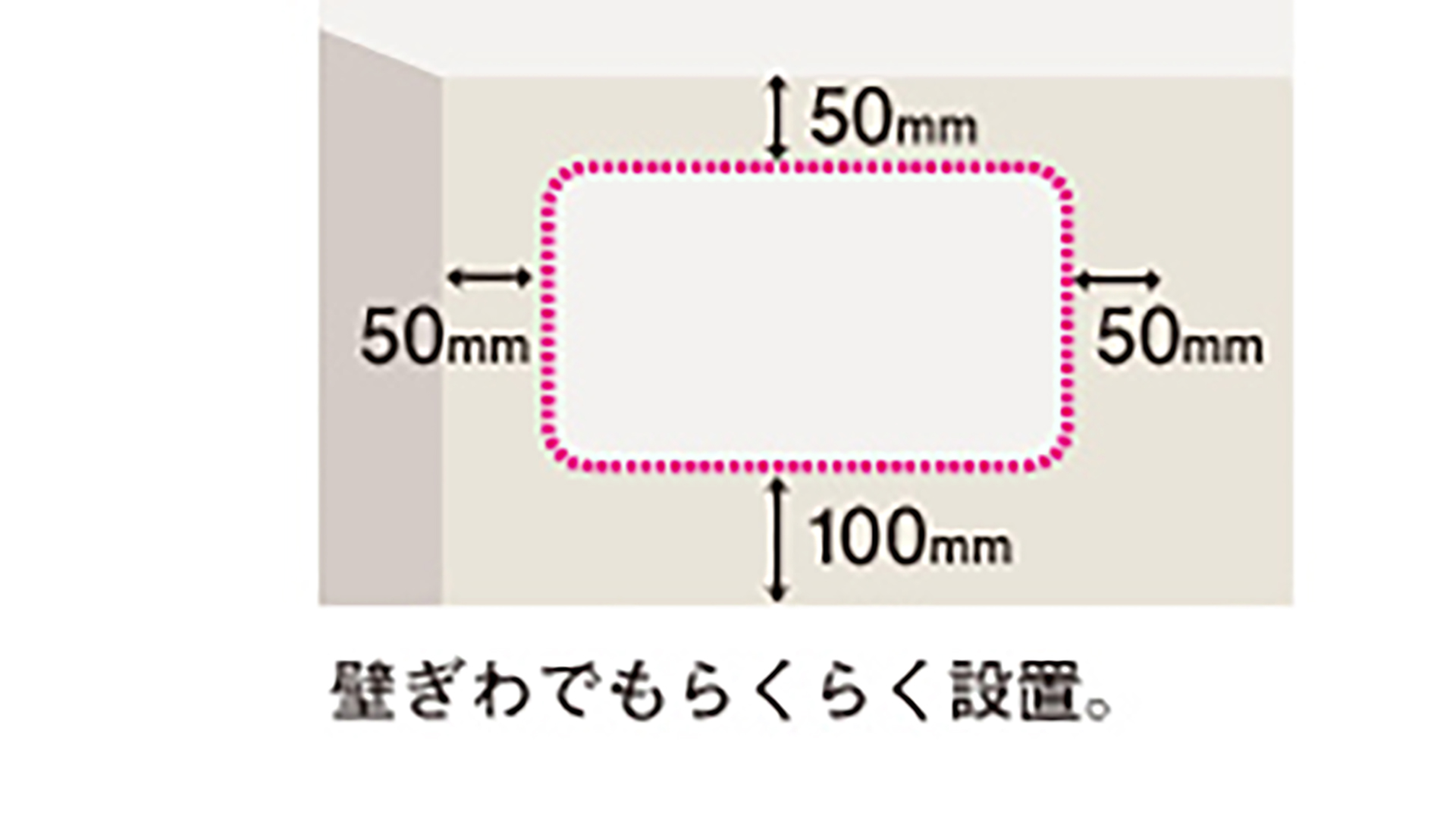

設置位置

本体センター振り分け

設置例

ダイレクトコンセントプラグ変換コード（別売）

（70cm）P-01DC
（250cm）P-250DC

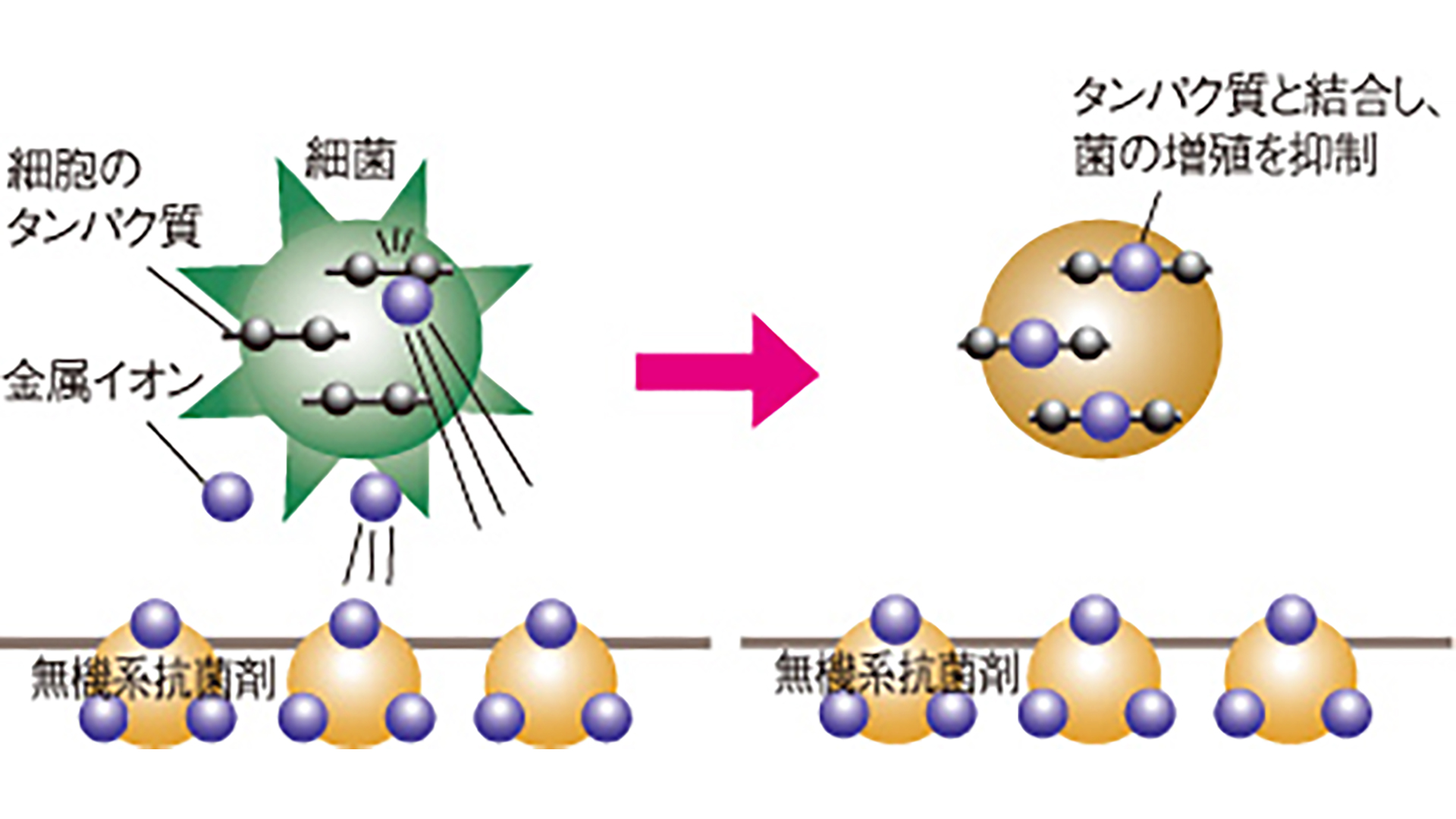

本体樹脂部に抗菌剤を採用。

抗菌金属イオンが細菌細胞（タンパク質）と結合・分解し、菌の増殖を抑えます。

• SIAAマークはISO22196法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。

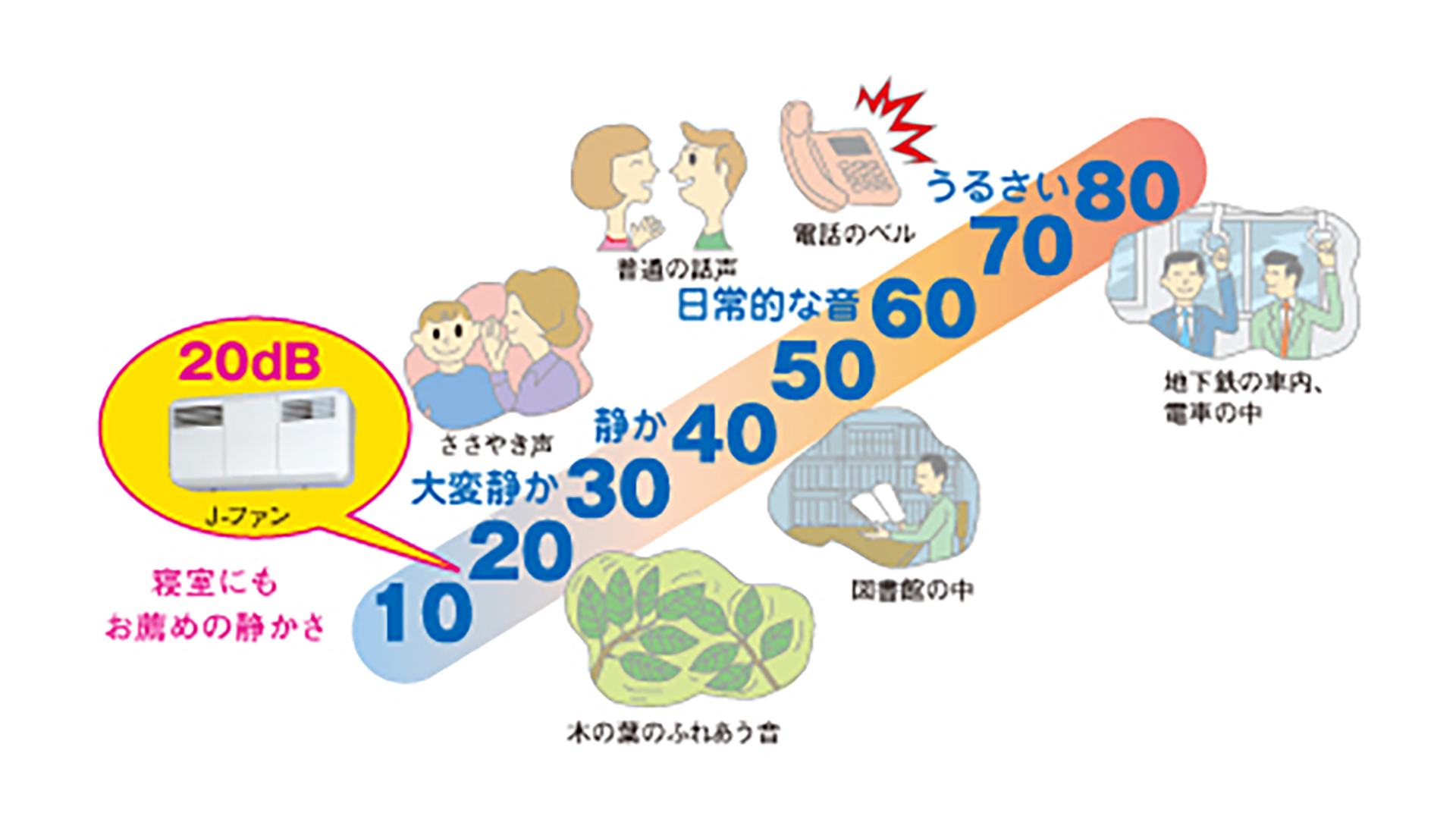

低騒音

寝室にもうれしい静かな運転音20dB（V-06JC₂、50Hz時）

外気清浄（給気）

カテキン入り外気清浄フィルター搭載。

屋外のホコリや花粉だけでなく、フィルターからのいやなニオイの発生も抑えます。

• ※10μm以下の小さな粒子などは、通過する場合があります。
• ※このフィルターは練込まれているカテキン成分が日光等に反応し、赤みがかかることがありますが、品質・性能面に変わりはありません。

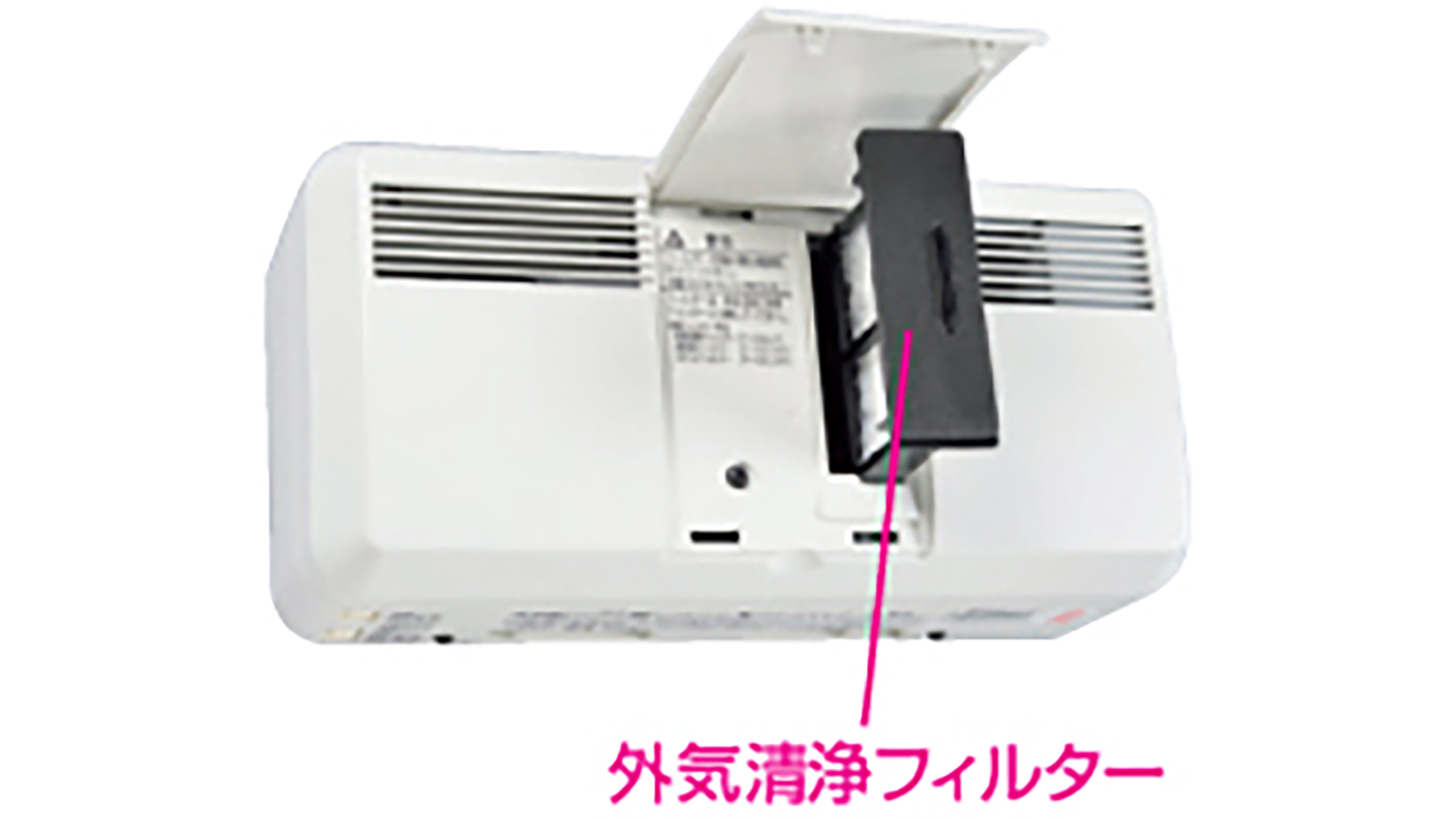

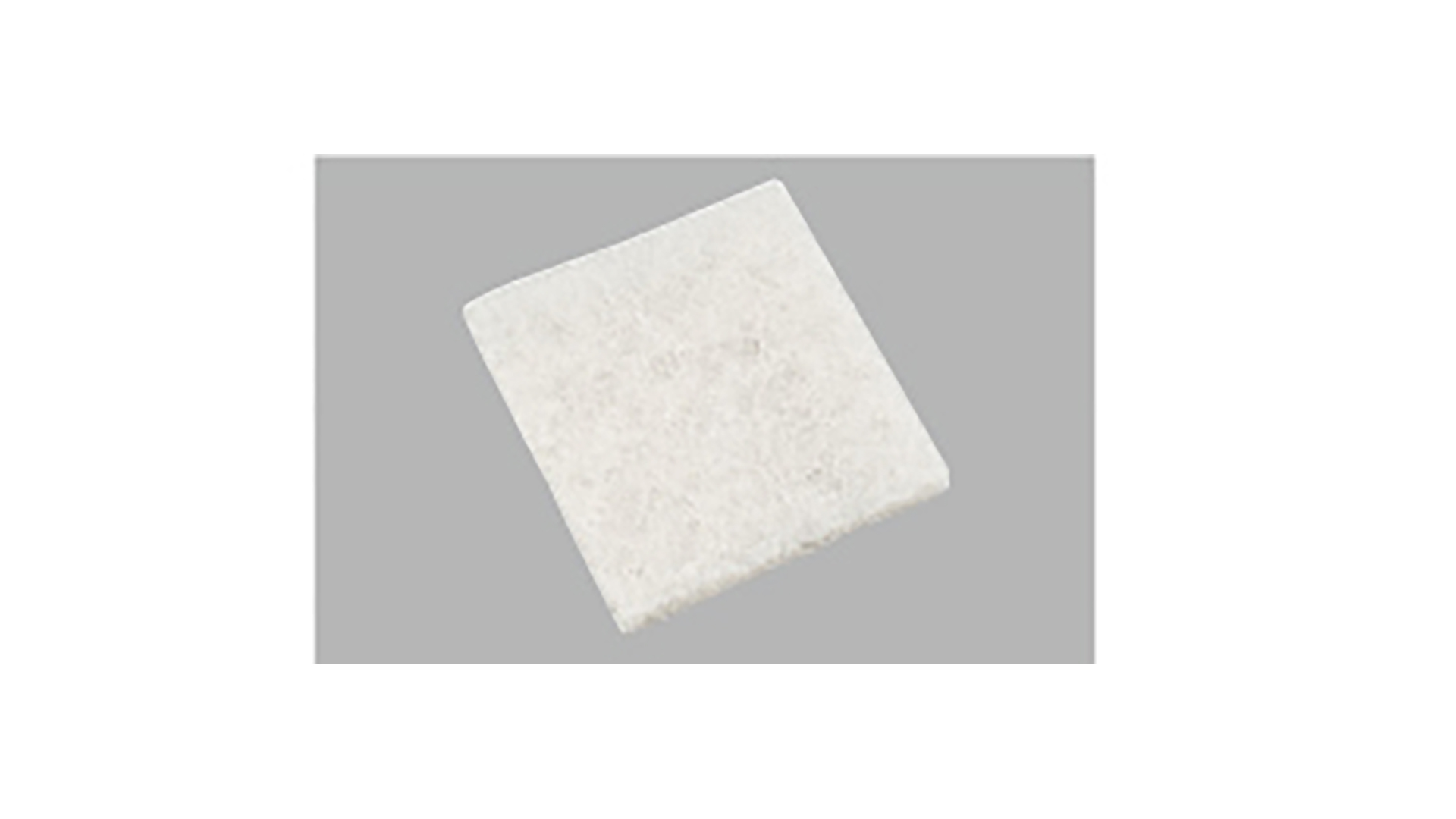

外気清浄フィルター（給気用）

メンテナンス

外気清浄フィルターだけの楽々お手入れ。

本体前面からのワンタッチ取り出しでお手入れカンタン。

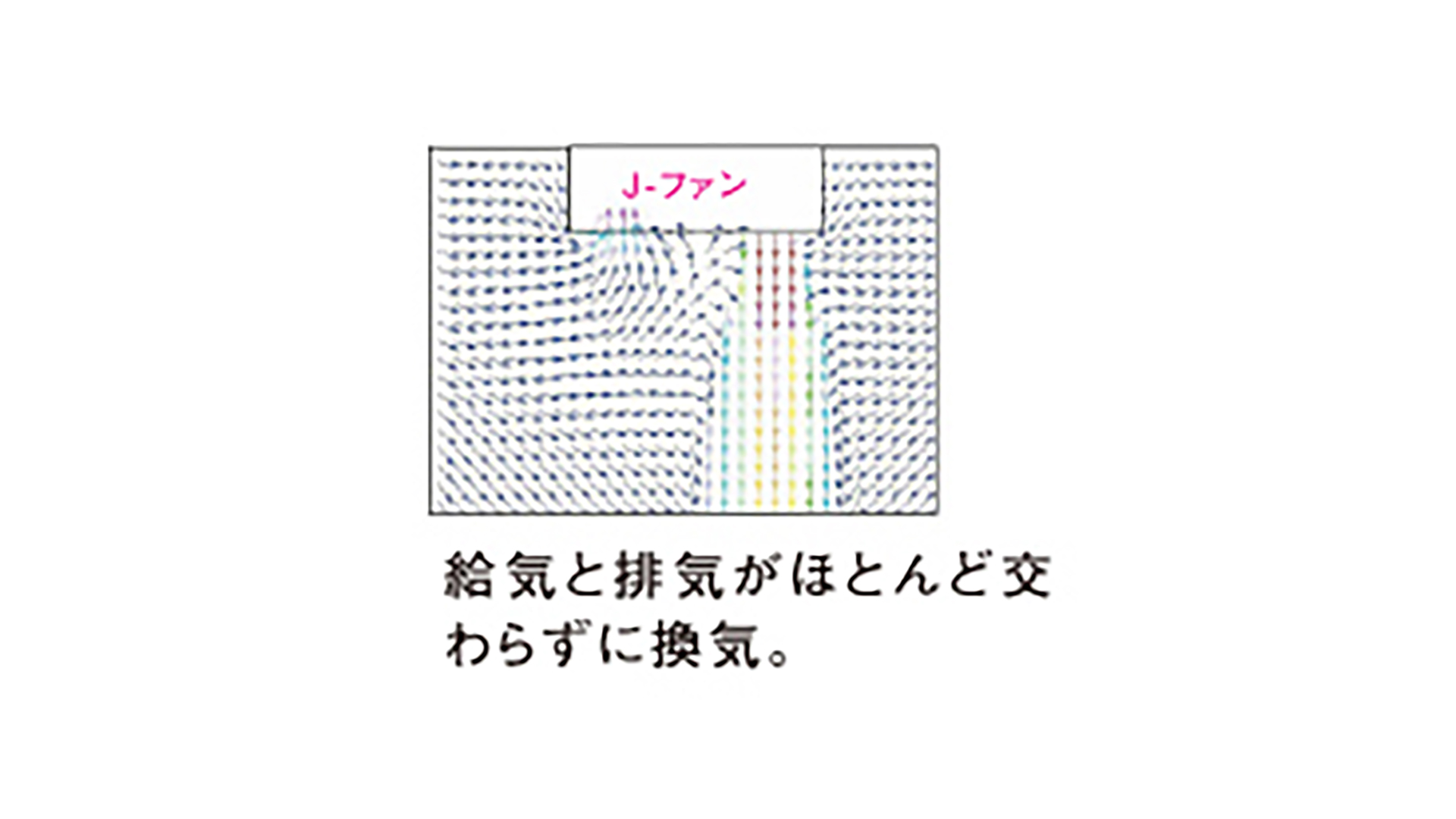

給気・排気風量シミュレーション

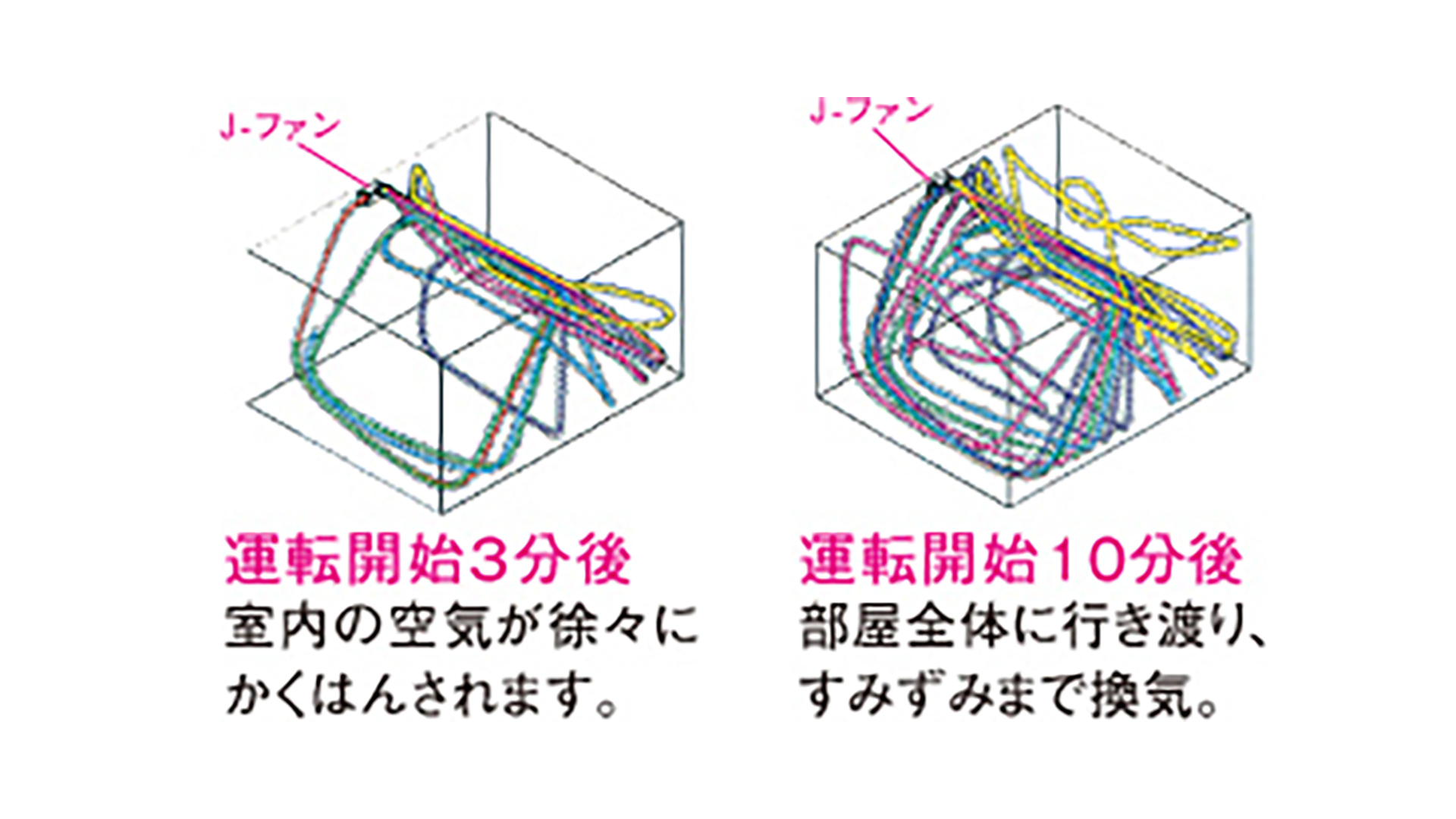

「J-気流」の効果

高静圧＆低騒音のファン採用。

高い換気効率と羽根汚れの大幅低減などを達成し、24時間換気に最適な換気扇を実現。

• ※給気側は当社ダクト用換気扇にも搭載の「高効率シロッコファン」を採用。

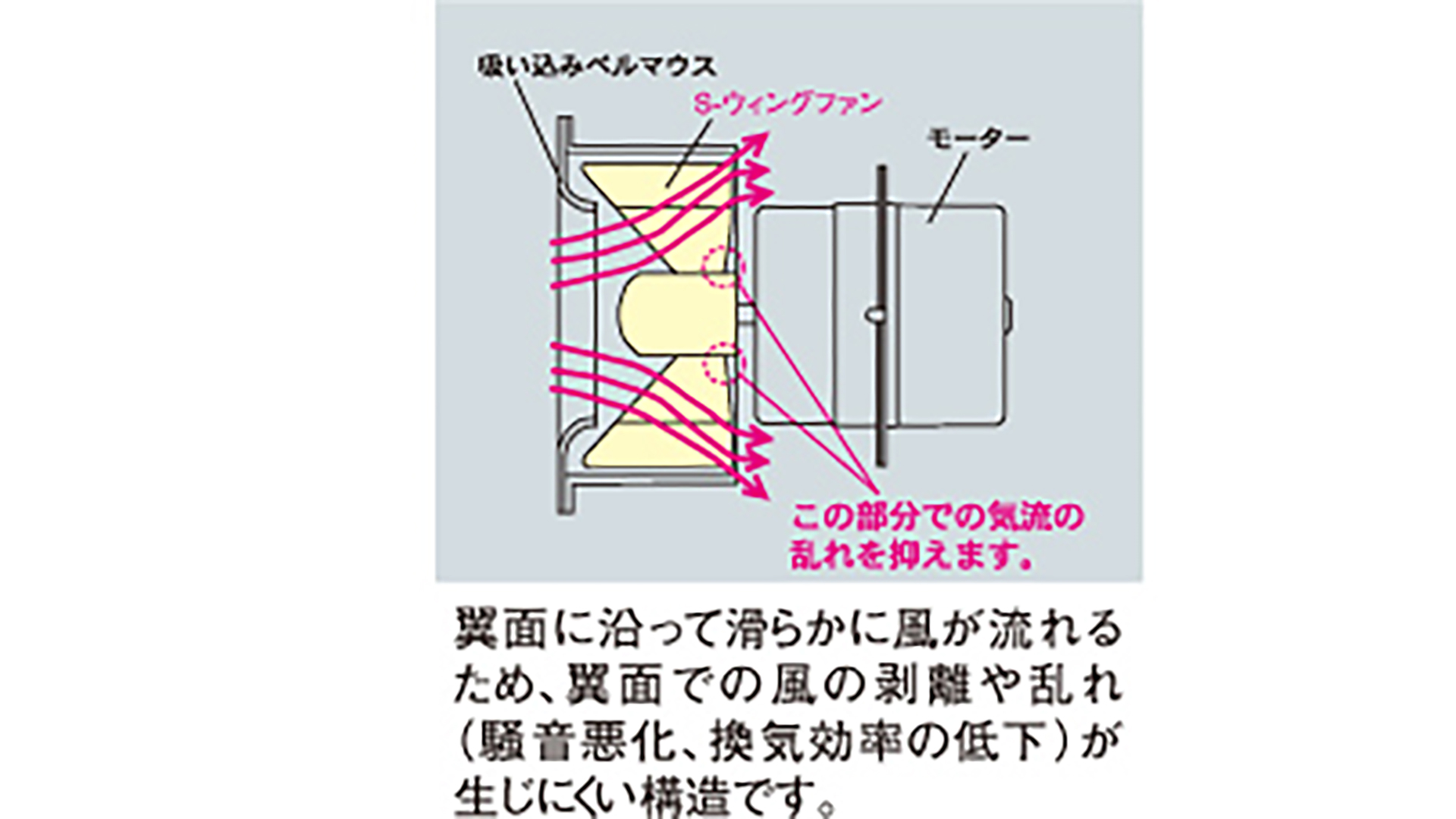

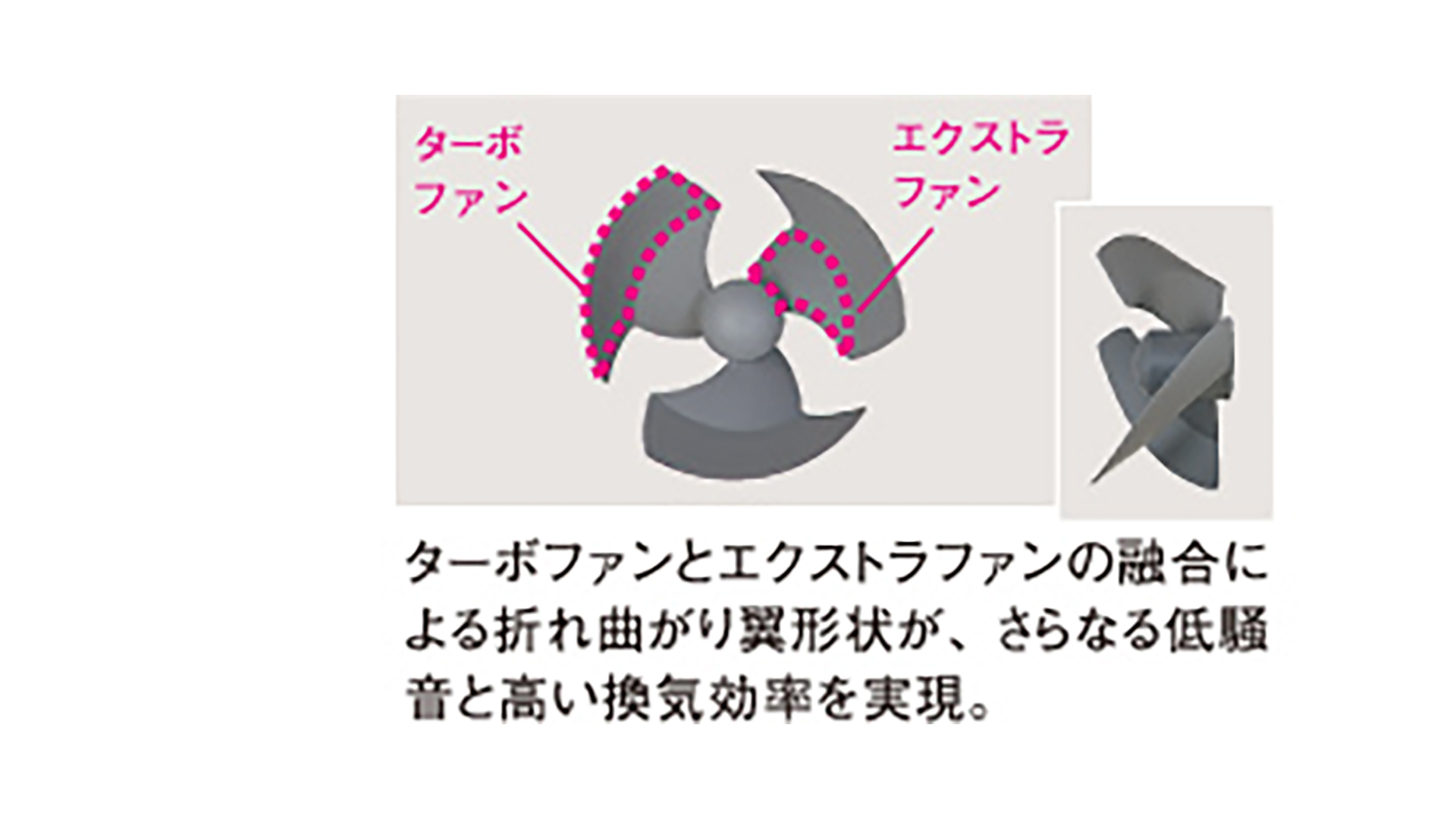

「S-ウィングファン」の形状と気流の構造

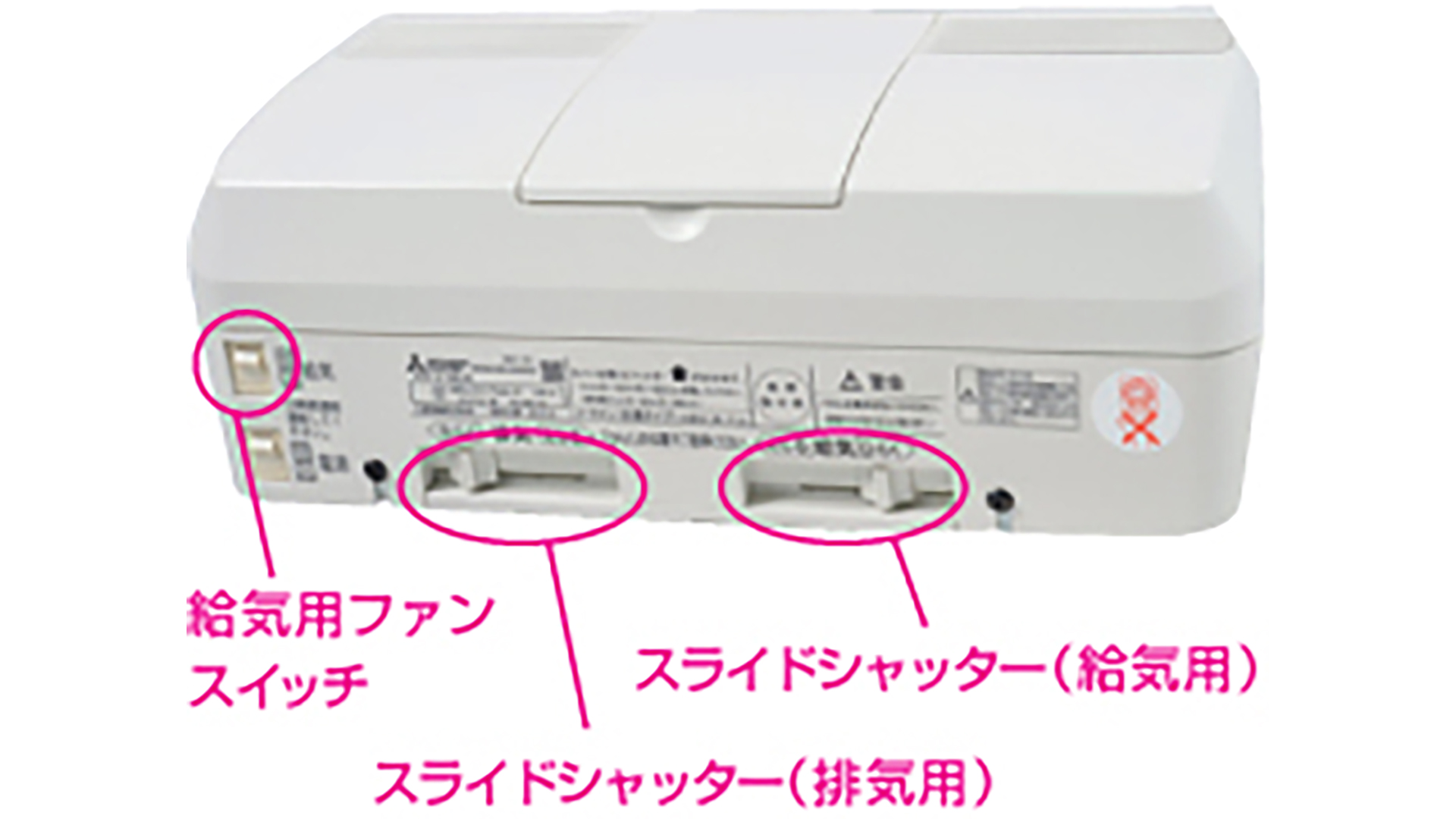

2モーター＆2ファン

〈同時給排気モード〉と〈自然給気モード〉を自在に切り換え可能。

給気と排気それぞれにモーターとファンを搭載し、確実な同時給排気を実現。

さらに本体下部の給気用ファンスイッチで自然給気に切り換え可能。

• ※台風など風の強い時や、霧が発生した時には、シャッターを閉じてください。

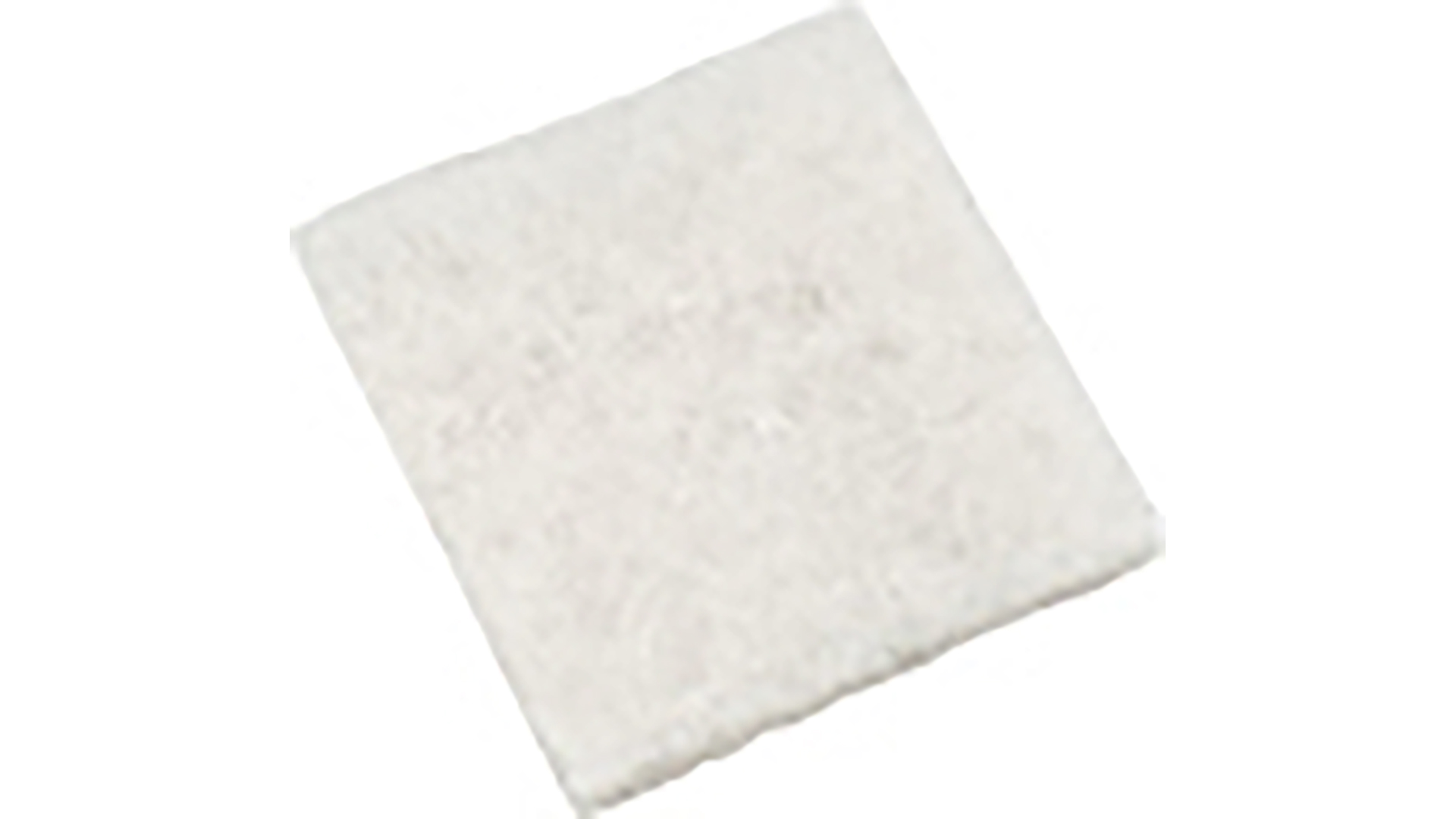

交換用外気清浄フィルター（不織布タイプ）

P-06JF

• 2枚入り

• フィルター材質：ポリプロピレン不織布フィルター（カテキン入り）

• 捕集率：10μm 以上の粒子約 82％（質量法）

• 寸法：タテ 109 ×ヨコ 98mm

• ※このフィルターは練り込まれているカテキン成分が日光等に反応し、赤みがかることがありますが、品質・性能面に変わりはありません。

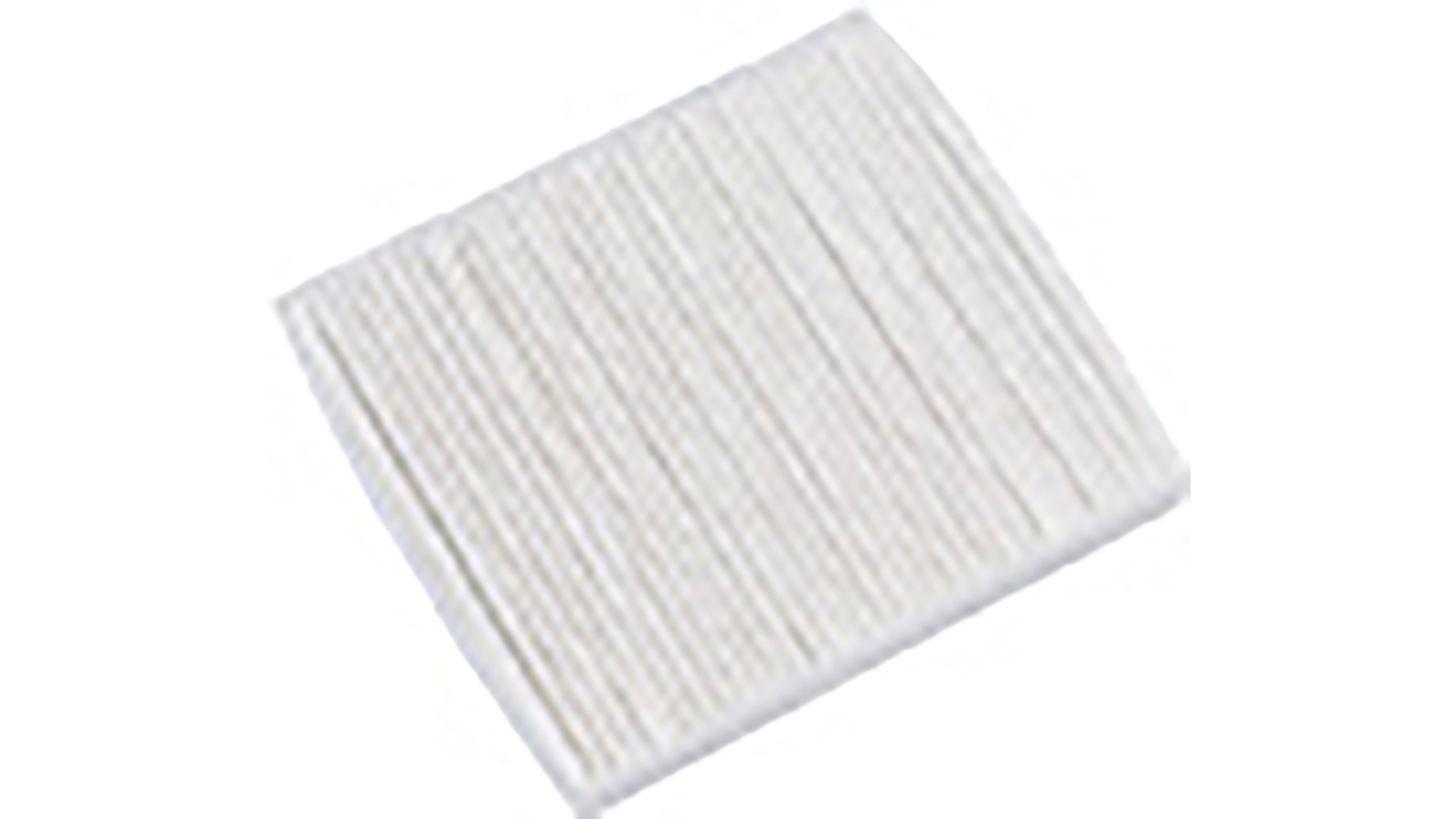

交換用〈微小粒子用〉高性能フィルター

P-06JHHF

• J-ファン専用（1枚入り）

• フィルター材質：ポリプロピレン + ポリエステル

• 捕集率：2.0μm以上の粒子約95％（計数法）

• 寸法：タテ108×ヨコ97×厚さ9mm

• ※〈微小粒子用〉高性能フィルターを取付けると、標準装備の外気清浄フィルターに比べて、有効換気量は約15％低下します。

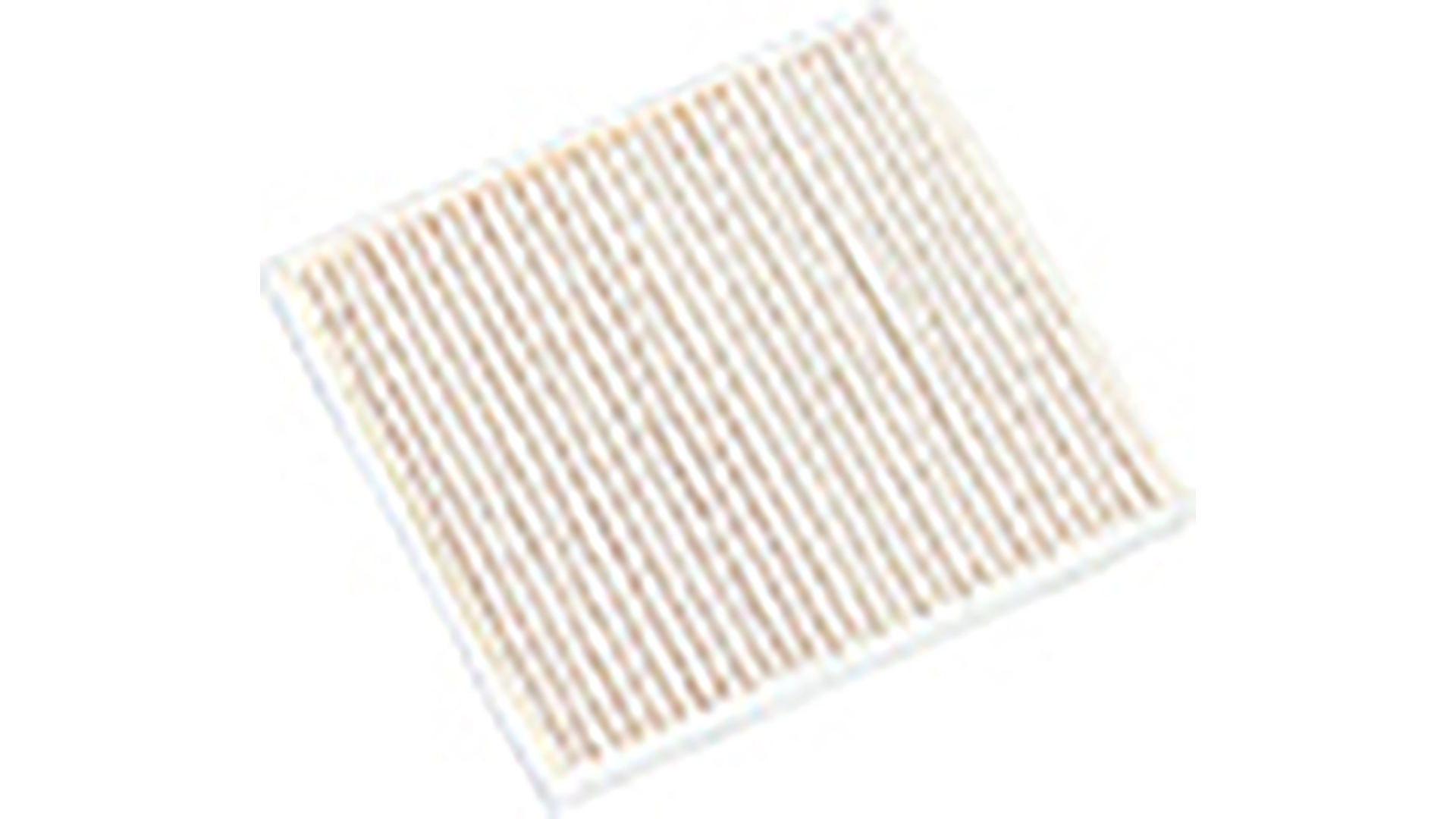

交換用高性能除じんフィルター

P-06JHF

• J-ファン専用（1枚入り）

• フィルター材質：ポリプロピレン不織布

• 捕集率：10μm 以上の粒子約 98％（質量法）

• 寸法：タテ 108×ヨコ 97×厚さ9mm

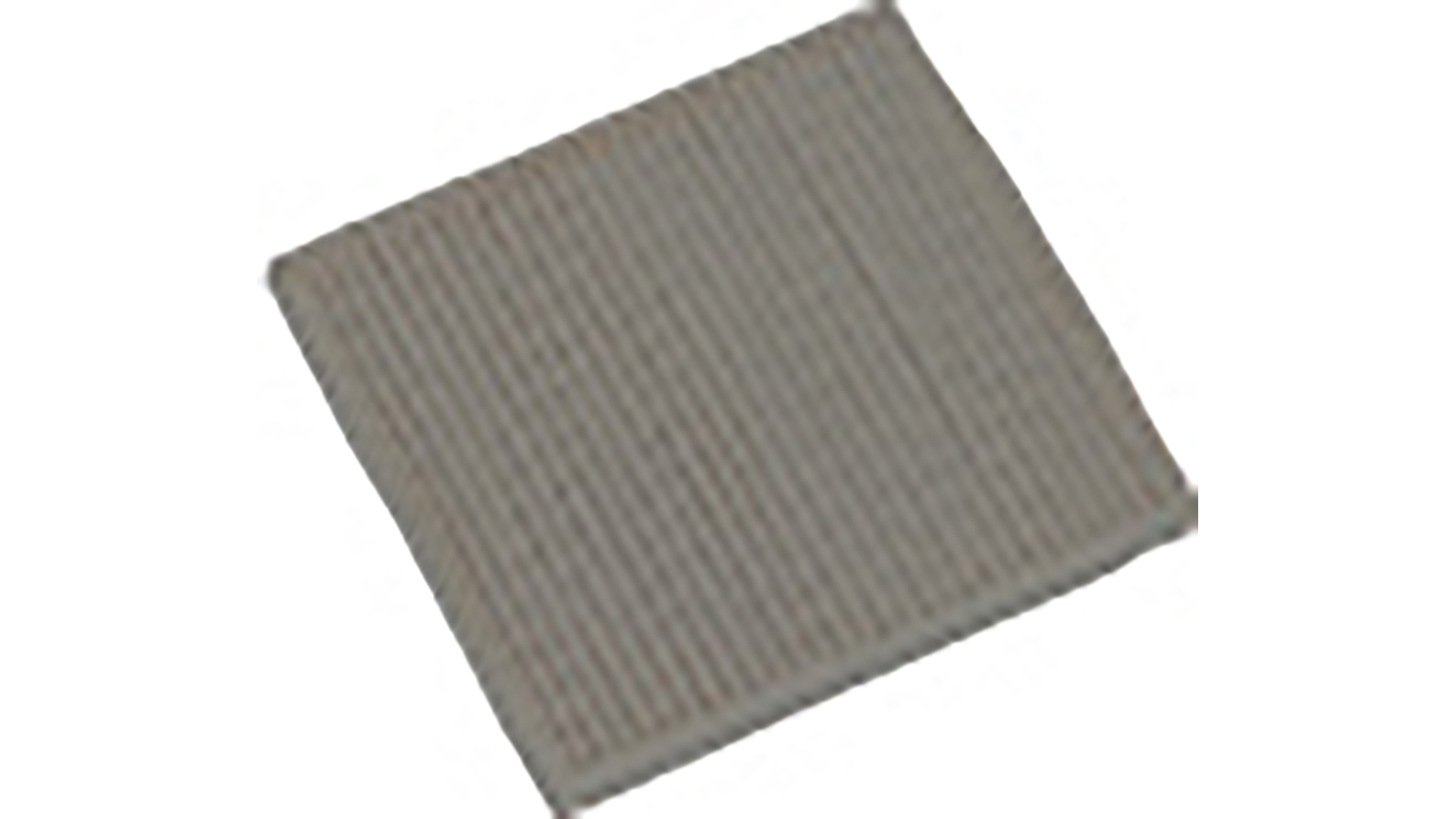

交換用 NOx吸収フィルター

P-06JNF

• 1枚入り

• 寸法：タテ 104 ×ヨコ 96 ×厚さ 6mm

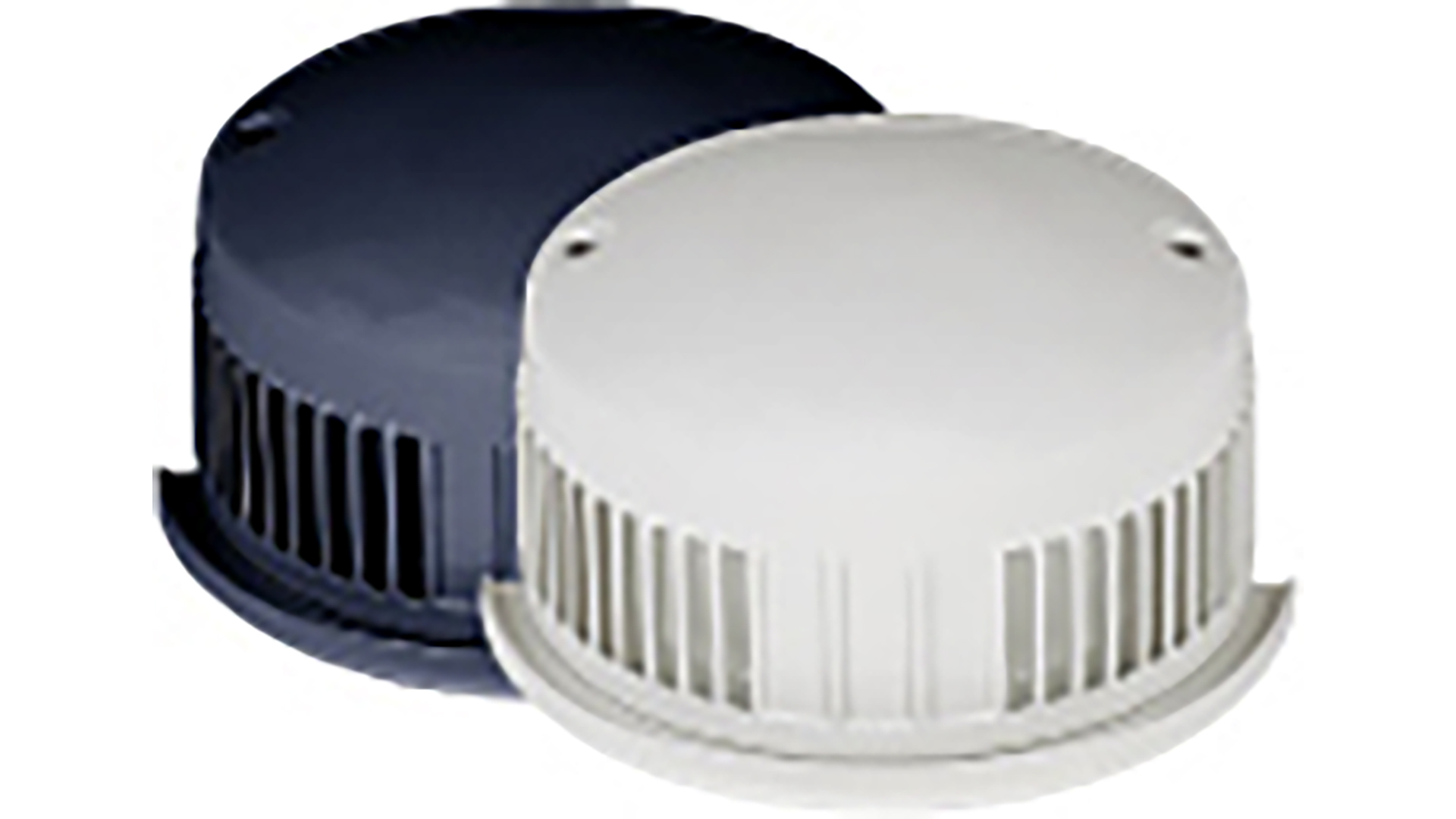

プラスチック製フード

P-50CVP₃

（ブラック）P-50CVP₃-BK

• 雨が入りにくい耐雨性構造

• 水切板付

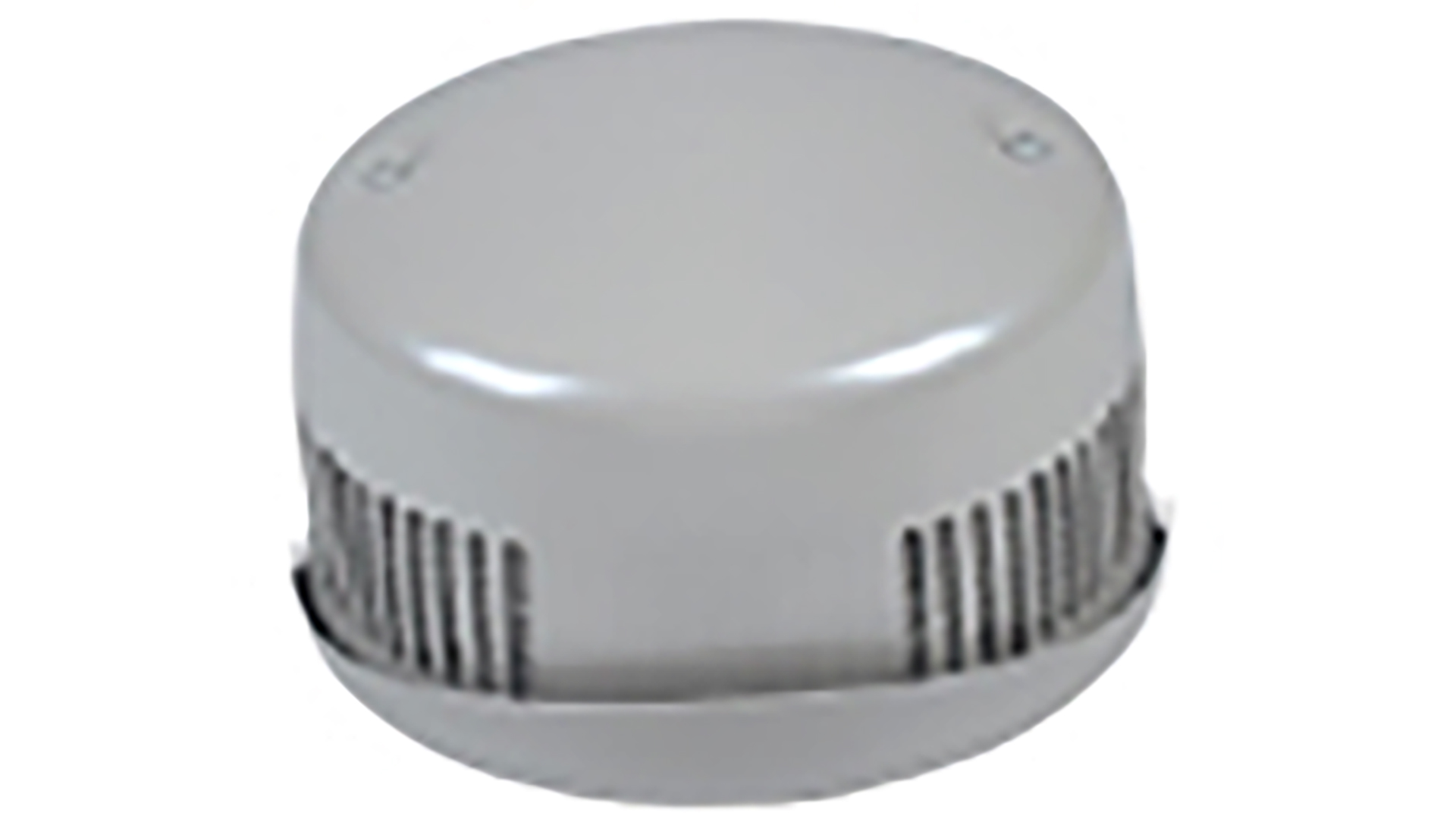

ステンレス製フード

P-50CVS₆

• 雨が入りにくい耐雨性構造

• 水切板付

• 耐食性ステンレス（SUS304）

• 粉体塗装仕上げ

• 質量　0.5kg

• ※重塩害地区でご使用の際は、重塩害地区用（受注対応）をご指定ください。
  （詳しくは最寄の三菱電機住環境システムズ（株）までご確認ください）
• ※重塩害地区用（受注対応）に関する仕様、値増価格については三菱換気送風機総合カタログを参照ください。

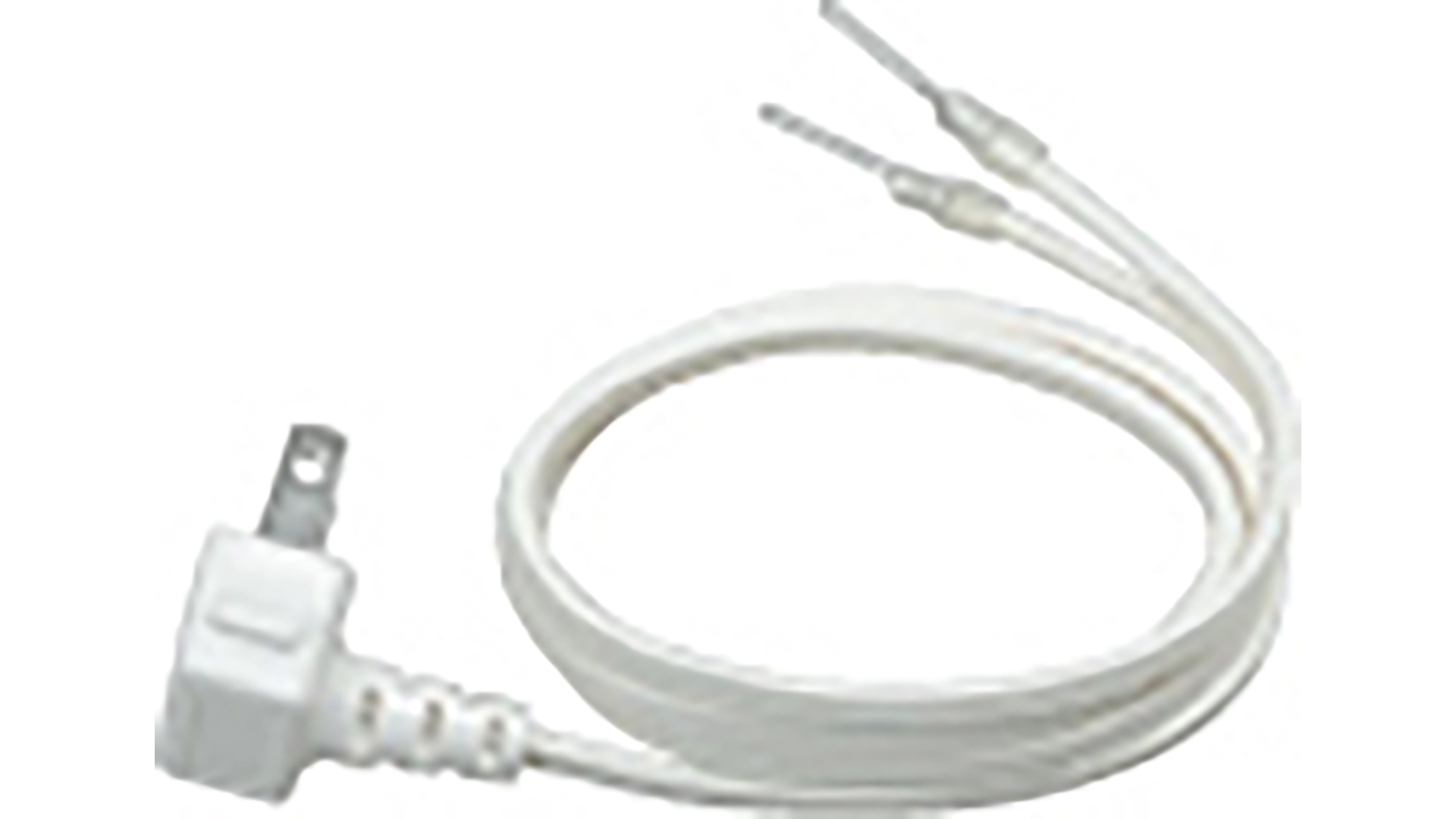

ダイレクトコンセントプラグ変換コード

P-01DC（70cm）
P-250DC（250cm）
