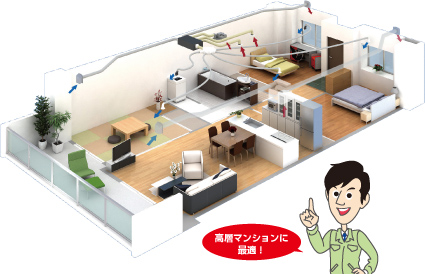

天井スペースが狭いマンションでも省ダクトで据付。

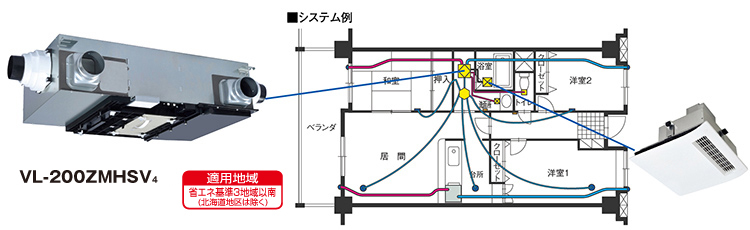

ロスナイセントラル換気システムとバス乾燥・暖房システム（浴室暖房・乾燥機）の接続を簡潔なダクト配管で実現。
天井裏の設置スペースに制約のあるマンションなどで、省ダクトで据付が可能です。

バス乾燥・暖房システム（浴室暖房・乾燥機）接続・連動可能！

24システムバスカラット〈セパ〉
WD-121BZMD₅　100V対応
WD-221BZMD₅　200V対応

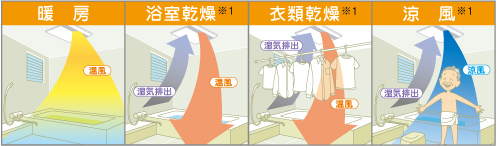

システム連動により、換気を最適に制御。

• ※1：換気機器との連動が必要です。
• ※他社浴室暖房・乾燥機との接続については換気送風機技術相談センター（0120-726471）までお問い合わせください。
• ※本製品の設置にあたっては地域により防災上の制限があります。詳細は、所轄監督庁（所轄消防署など）にお問い合わせください。

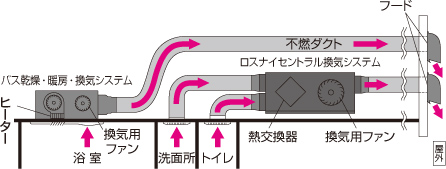

別々に設置するシステムの場合

排気側ダクトと外壁の排気口（フード）が2か所必要となり、建物躯体強度にも影響します。

また、バス乾側は消防上、不燃ダクトで設置する必要があります。

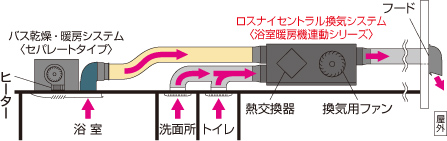

VL-200ZMHSV₄の場合

排気側ダクトと外壁の排気口（フード）が1か所となり、簡潔なダクト配管を実現。また、不燃材以外のダクトで配管が可能です。

排気口が1か所で省ダクトに！

生活シーンに応じた最適な換気を実現。

当社独自の浴室専用排気風路を採用。熱交換換気による省エネで安定した24時間換気、入浴後の速やかな排気など、生活シーンに応じた最適な換気を実現します。

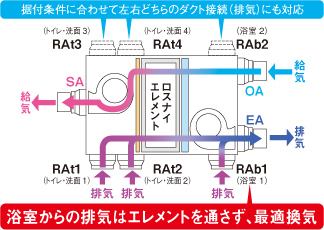

当社独自の風路構造

風路構造イメージ（本体上から見たイメージ図）

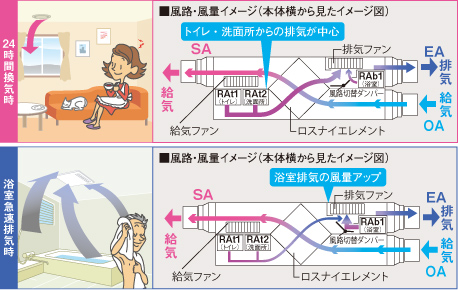

生活シーンに応じた換気運転イメージ

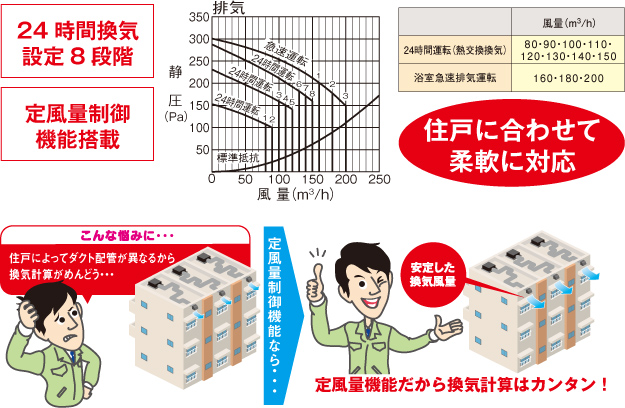

8段階の24時間換気設定＆定風量制御機能搭載。

住戸の広さが数種類あるマンションや間取りが数種類あるマンション、ダクト配管パターンが数種類あるマンションなどでも対応可能な最適換気機能を搭載。

「ハイパーEcoエレメント」と「DCブラシレスモーター」を搭載

薄い特殊加工紙を仕切板に使用し、その接着面に湿度透過性の高い接着剤を用いることで、温度・全熱（エンタルピ）交換効率を向上させた「ハイパーEcoエレメント」に加え、給気側と排気側共に「DCブラシレスモーター」を搭載。さらなる省エネ換気を実現しました。

• ※2：50Hz排気風量120m³ /h設定時。
• ※3：VL-200ZMHS₄とVL-200ZMHSV₄の50Hz排気風量80m³ /h設定時における消費電力比較
• ※4：試算条件
  [電力料金目安単価]31円/kWh（税込）
  [機器運転条件]東京（50Hz）
  [機器運転時間]24時間運転
  [室内温度]暖房時20℃冷房時28℃
  [外気条件]気温及び相対湿度の月別平年値（1981年～ 2010年までの平均値[参考文献]国立天文台編「理科年表(平成27年度版)」）
  [暖房条件]外気温度の月別平均値が16℃以下となる月
  [冷房条件]外気温度の月別平均値が24℃以上となる月
  [冷暖房平均COP]3.20（エアコンディショナーのエネルギー消費性能の向上に関するエネルギー消費機器等製造事業者等の判断の基準等（経済産業省告知269）より、第1表「直吹き形でその他のもの3.2kWを超え4.0kW以下」のCOPを採用）
  [ロスナイ換気の風量と非熱交換換気の風量は同等として計算] VL-200ZMHS₄（強）、VL-200ZMHSV₄（強）：150m³ /h
  [非熱交換換気比較対象機種]排気：当社製ダクト用換気扇VD-18ZFLC₁₃（弱3ノッチ）1台、給気：当社製ダクト用換気扇VD-13ZPQD₄（弱ノッチ）5台を当社独自の条件にて評価。
  金額はご使用の条件により異なります。

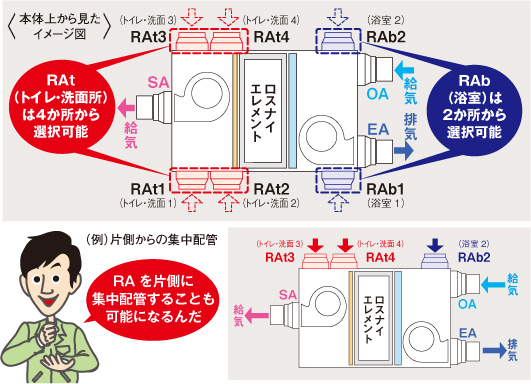

ダクト配管パターンに応じて柔軟に対応可能。

住戸の間取りなどに応じて、RAダクト配管パターンを柔軟に選択でき、配管設計・工事の自由度がアップ。

別売のシステム部材で据付・配管自由度がアップ。

SA（居室）側には、分岐消音ボックス（P-13SB（別売））や6分岐給気フランジ（P-06PG（別売））の取り付けが可能。住戸の間取りやダクト配管パターンなどに応じて、柔軟に対応できます。

分岐消音ボックスで選択可能な配管方向

• ※分岐消音ボックスは別売です。
• ※居室（SAI）は分岐消音ボックスの取付を変えることで逆方向へ配管可能。

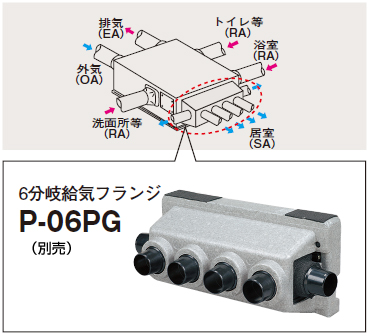

6分岐給気フランジで給気を分岐する場合

• ※6分岐給気フランジは別売です。
