設置前

カビの厚さ約3mm。地表は湿っぽく赤土にパウダーを散布したようにカビがある。石・コンクリートが湿って黒い。床が湿ってカビている。床板、畳が膨張して着脱しづらい。

設置1年後

カビがほぼ全滅し臭いもない。地表の一部は湿っぽいが、石・コンクリートは乾燥し、白くなっている。こぶし大の赤土の球が内部まで乾燥している。床板は乾燥し、着脱は容易。

• ※据付条件により、状況は異なります。

minimo_®の搭載により、高効率運転を実現。

世界最小^※1の高性能モーター「minimo_®（ミニモ）」を採用。高効率な運転で省エネを実現します。

• ※1：2024年11月29日現在。当社調べ。全自動無人化生産対応コンデンサ搭載型換気扇用交流モーターにおいて。

エクストラファン採用で大風量でも静か。

大風量と低騒音を両立したエクストラファンを採用。

30dBの運転音は、“ささやき声”ほどの大きさで、ほとんど音が気にならないレベルです。

• ※現行品（V-09FF₃）と当社従来品（V-09FF₂：09年度製品）との比較

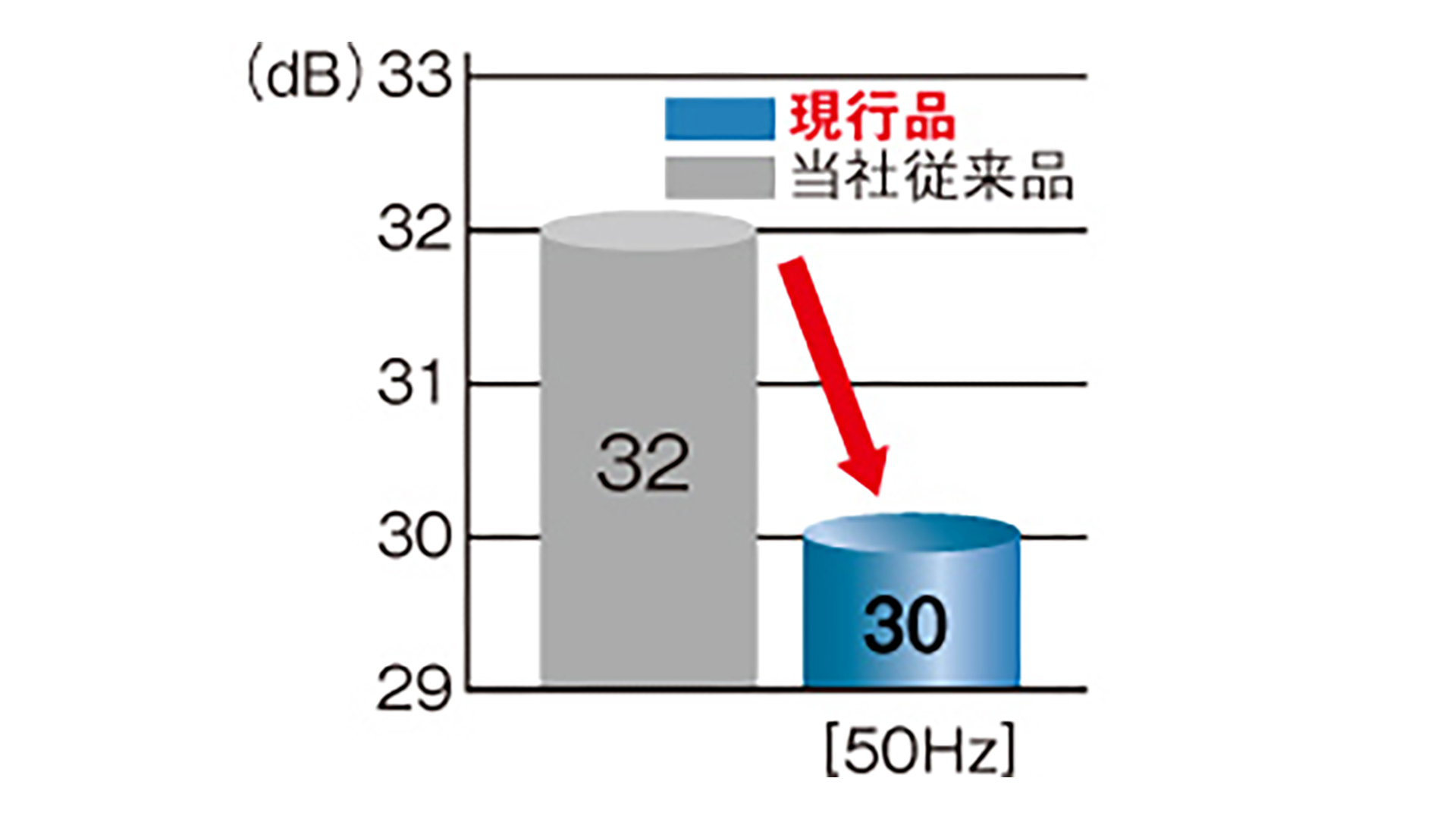

新旧騒音値比較

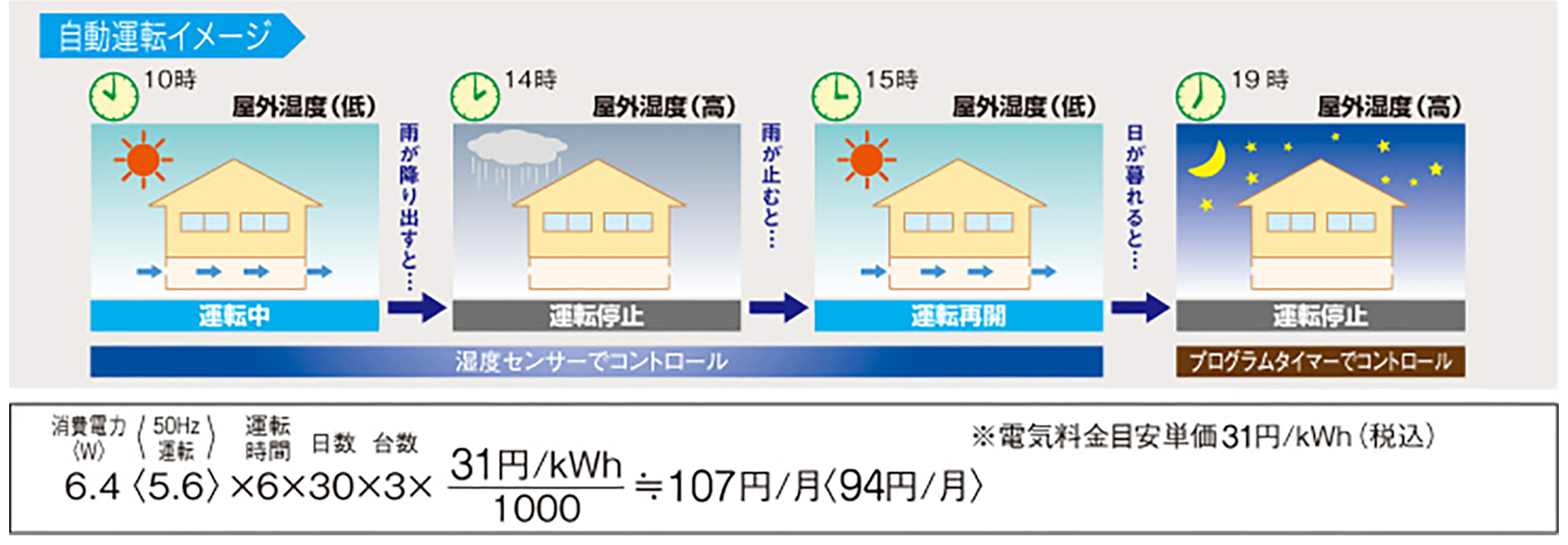

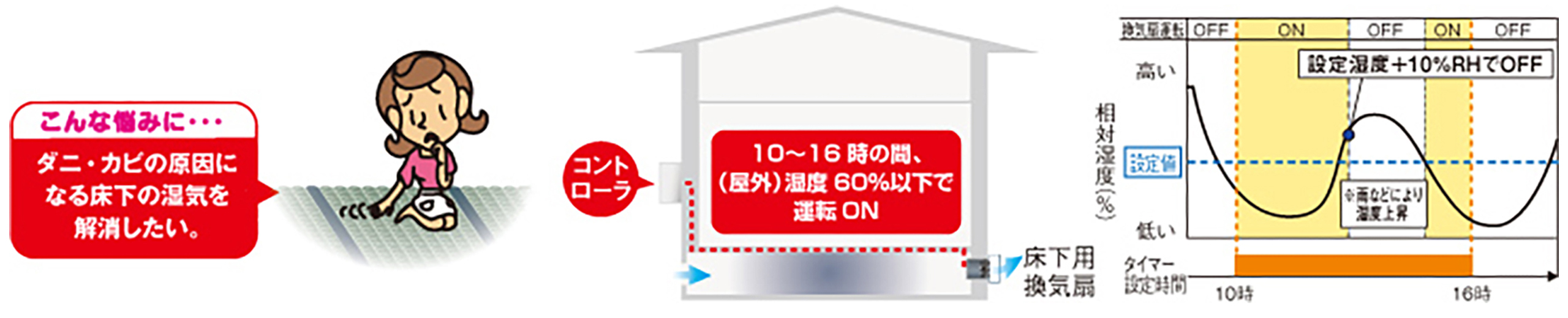

床下用換気扇の運転・停止を自動制御

コントローラユニットによる【タイマー運転＋床下運転】がお勧めです。

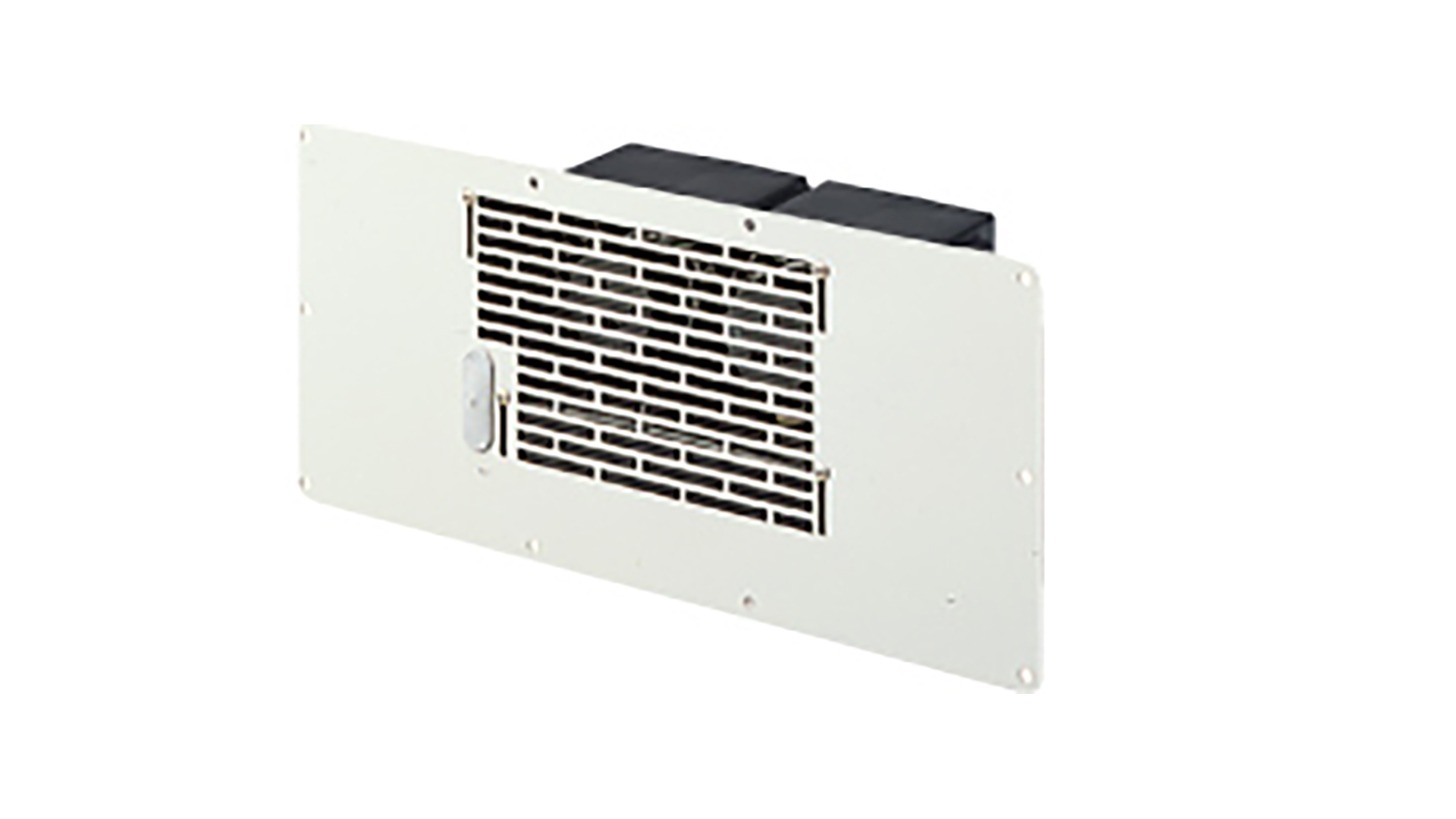

排気　床下用換気扇　V-09FF₃

結露するのは…

相対湿度が高い条件で外気を取り入れた場合、床下内で結露水が発生します。

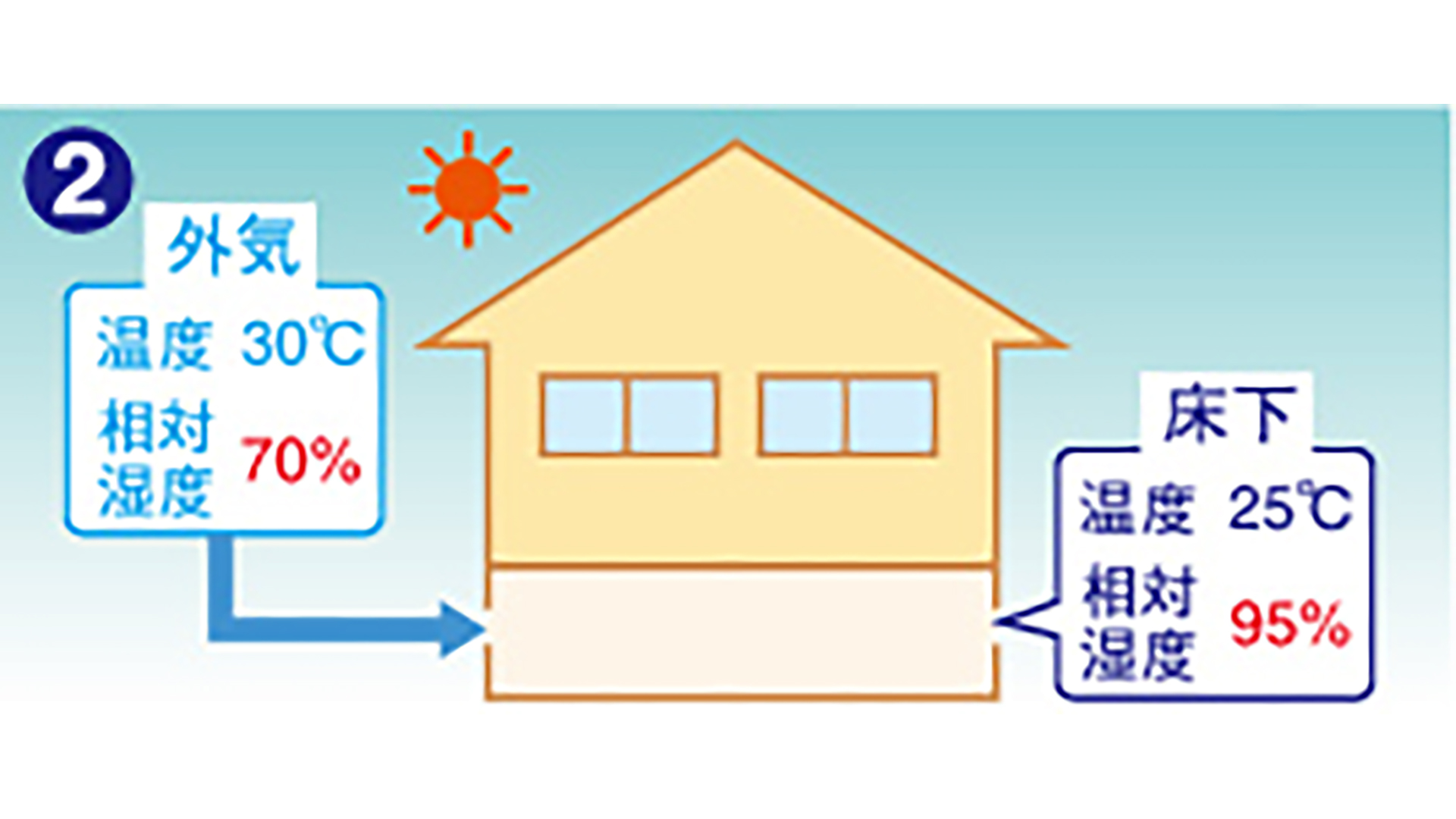

結露を防ぐ運転

外気温度が30℃の時でも、外気湿度が70％以下の時に運転することによって、床下の結露を防ぐことができます。

• ※一般に床下の温度は外気よりも約5℃低い環境です。（当社測定データ）

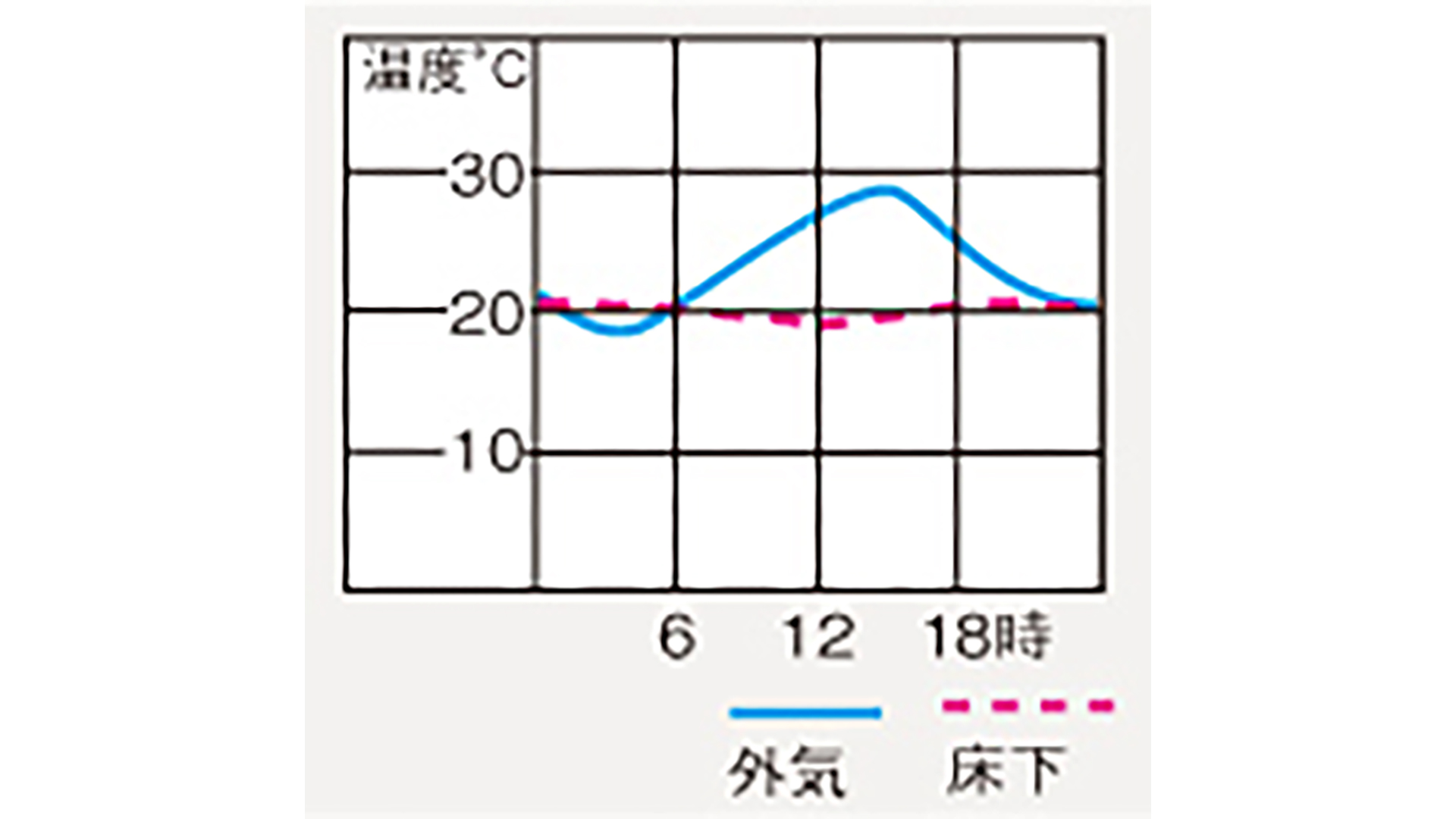

外気と床下の温度比較

• ※d：床下用換気扇　風量 540m³/h（180m³/h × 3台）
• ※30℃・95％の外気が 25℃の床下に入ると空気1kg中から0.0058kgの結露水が発生します。
• ※1時間当たり結露水量 = c × d × 1.2（空気密度）

高さ120mm以上の換気孔にハツリ工事なしで対応。

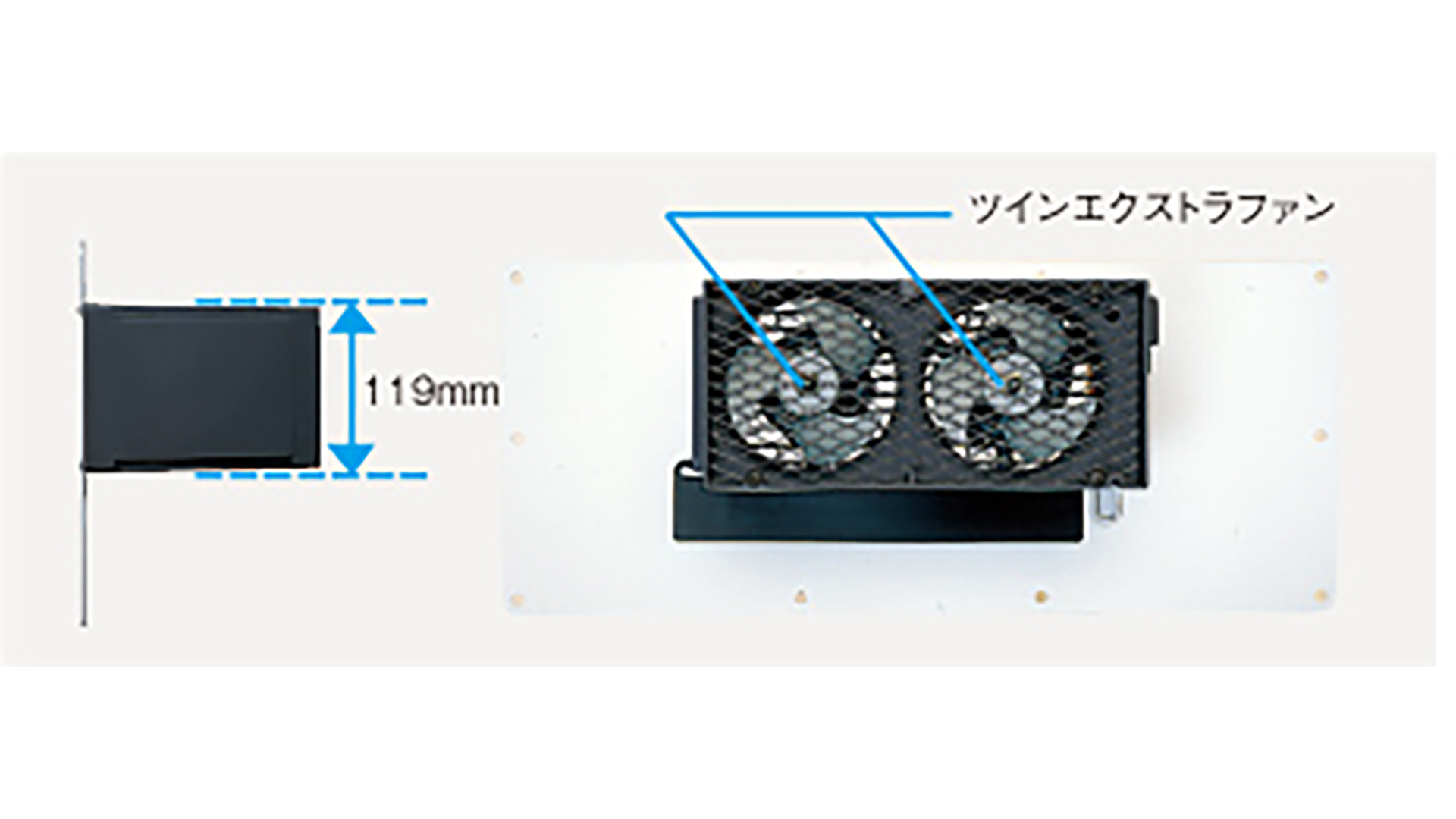

ツインエクストラファンの採用で、換気孔にスッキリ収まる薄形本体部を実現しました。

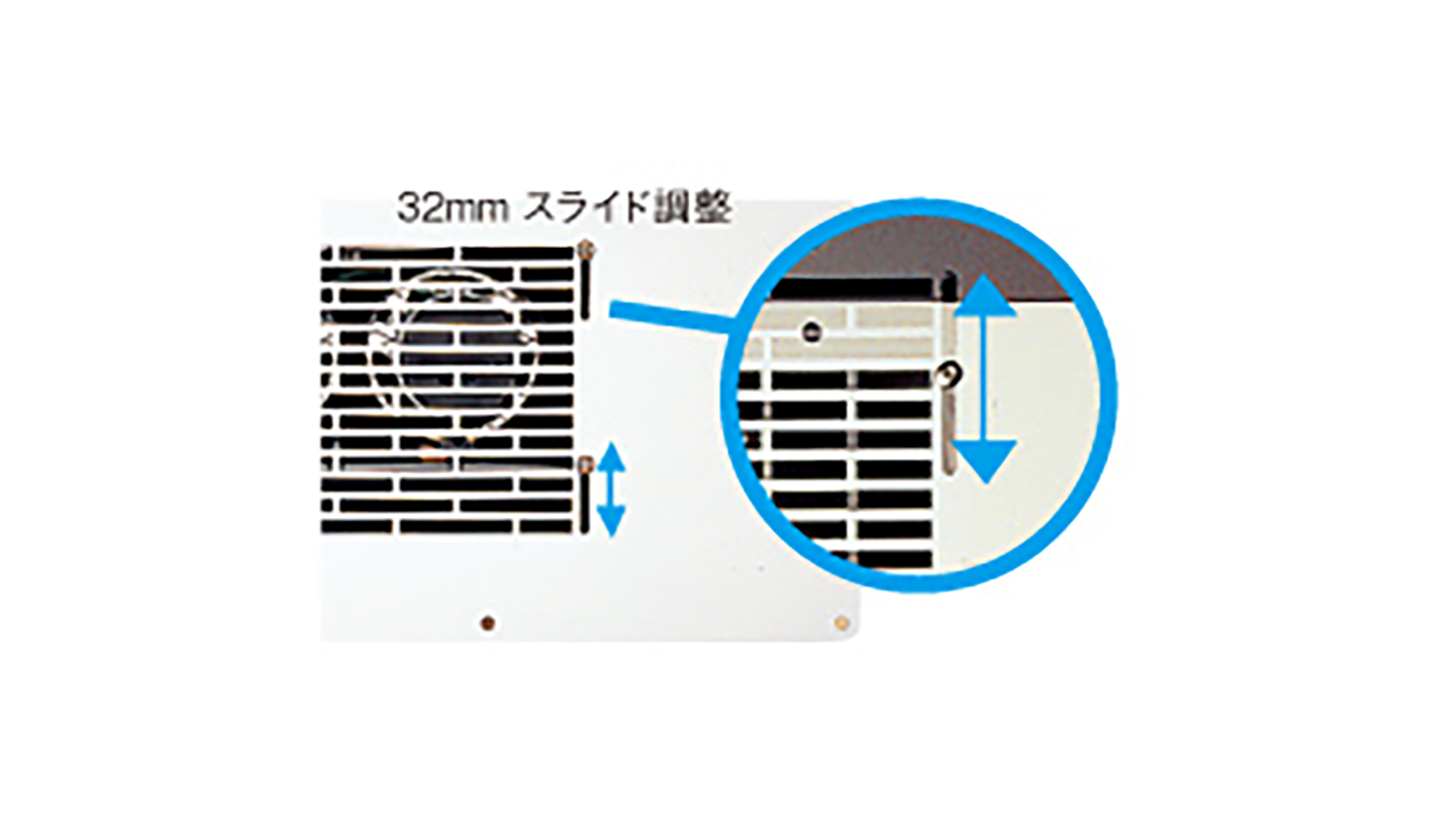

上下スライド式前面パネルを採用。換気孔の位置に左右されず、さまざまな換気孔にフィットします。

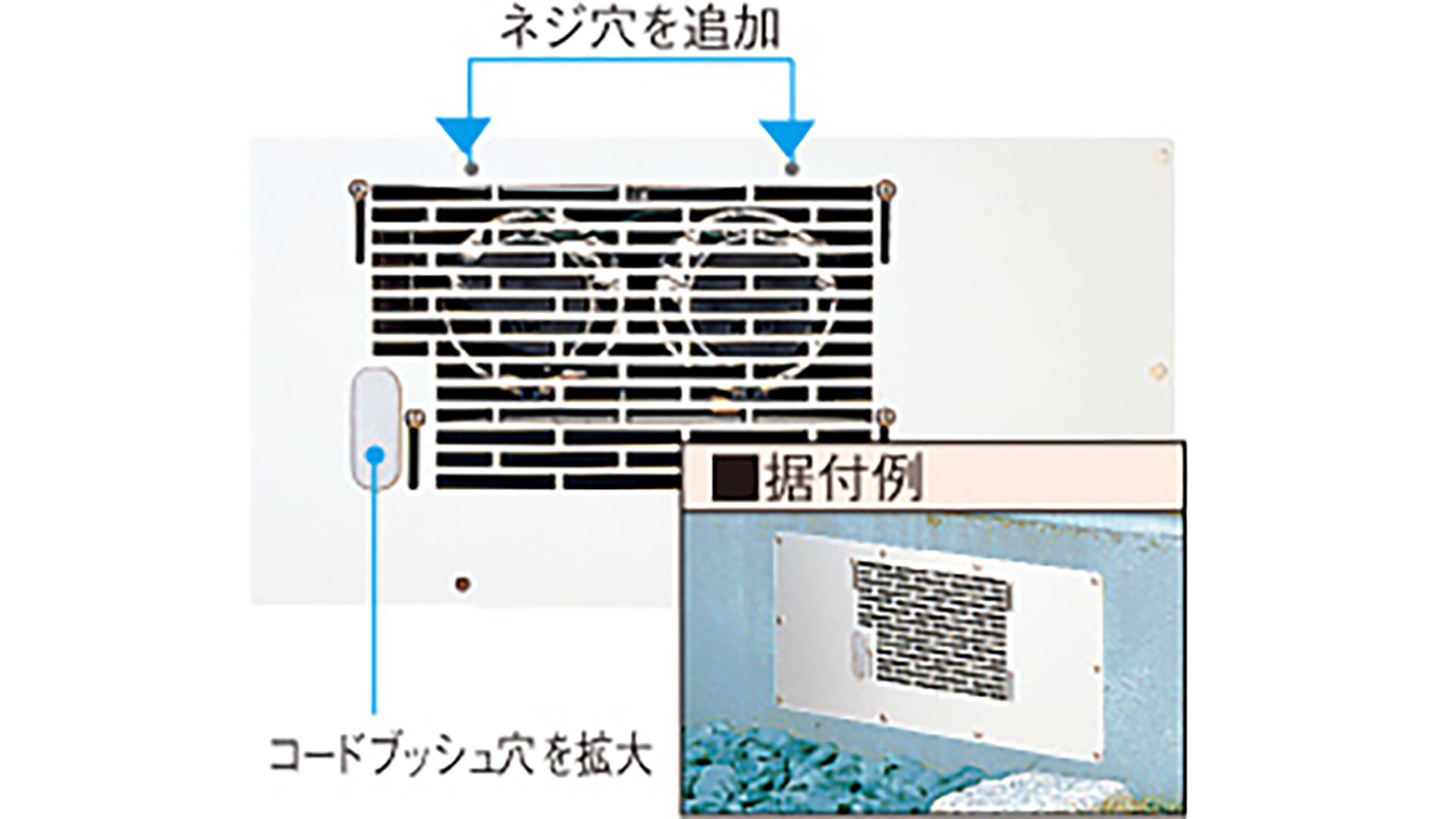

前面パネルのコードブッシュ穴を大きくしたため、室外側へ配線する際コードが通しやすくなりました。

またネジ穴を追加したことで、より換気孔にしっかり据付けられるように改善。

さらに、パネルはコンクリートとマッチする落ち着いた色合いに変更。エクステリアを損ないません。

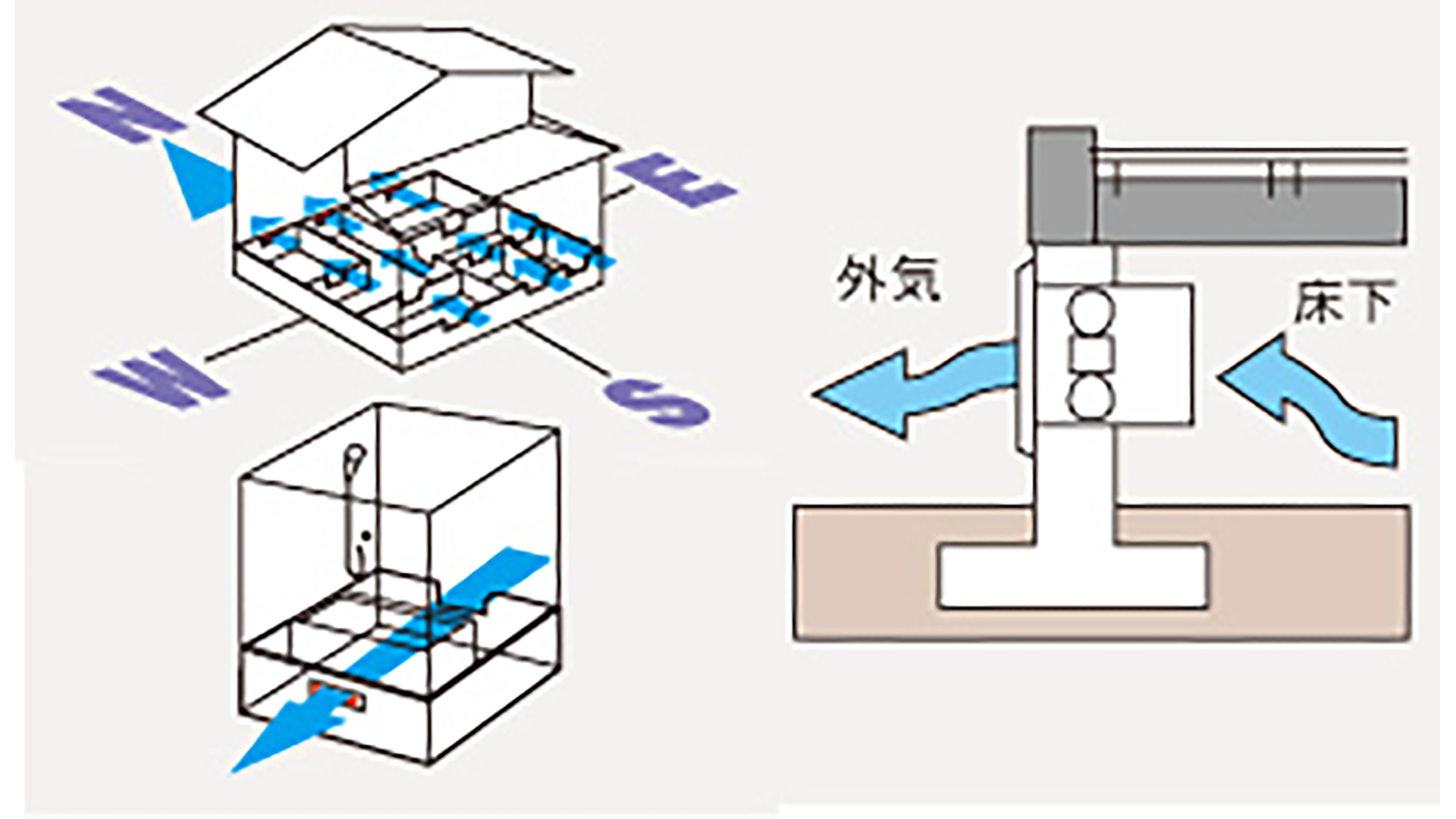

据付時の注意事項

• 風呂、トイレ、台所などの水回りを中心に換気扇を据付てください。

• 北側および北西側に排気するよう据付けることが理想です。

• 法規に基づいた開口面積を確保してください。
  建築基準法施行令第22条（外壁の床下部分には、壁の長さ5m以下ごとに、面積300cm²以上の換気孔を設け、これにネズミの侵入を防ぐための設備をすること）。

• ※雪害・水害のおそれがある地域では使用しないでください。
