パイプ用ファン〈φ75mmタイプ〉
三菱オンリーワン※1
業界最小※1 コンパクトグリルの小口径パイプ用ファン充実ラインアップで、個室の24時間換気やリニューアルにおすすめします！
- ※1：2024年11月29日現在当社調べ、パイプ用ファンにおいて。
- ※2：2024年11月29日現在当社調べ。全自動無人化生産対応コンデンサ搭載型換気扇用交流モーターにおいて。
| 呼び径75mm VP管・SU管用 | 呼び径75mm VU管用 | ||
|---|---|---|---|
| 角形格子グリル | インテリアパネル | 角形格子グリル | インテリアパネル |
 |
 |
 |
 |
| 〈24時間換気機能付/本体入切スイッチ付〉 V-06PLD3 〈標準タイプ〉 V-06PD3 |
〈24時間換気機能付/本体入切スイッチ付〉 V-06PXLD3 〈標準タイプ〉 V-06PXD3 |
〈24時間換気機能付/本体入切スイッチ付〉 V-07PLD3 〈標準タイプ〉 V-07PD3 |
〈24時間換気機能付/本体入切スイッチ付〉 V-07PXLD3 〈標準タイプ〉 V-07PXD3 |
小口径・小風量で確実換気
呼び径75mmの小口径タイプ。小風量なので冷暖房への影響も少なく確実に換気します。

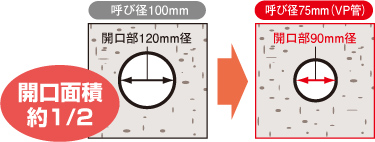

呼び径100mmと比べ壁面の穴の面積は約1/2。その上、小風量なので冷暖房への影響が少ない換気が行えます。
| パイプ種類 | 外形 | 内径※3 | 対応形名 |
|---|---|---|---|
| VU管 | 89mm | 83mm | V-07P（L）D3 V-07PX（L）D3 |
| VP管 | 89mm | 77mm | V-06P（L）D3 V-06PX（L）D3 |
| SU管 | 80mm | 75mm |
- ※3：内径は参考値です

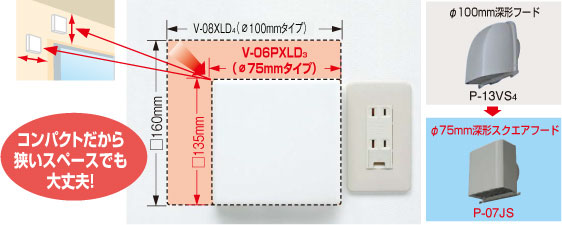

コンパクトにすっきり設置
小型化で屋内側も屋外側もコンパクトにすっきり設置。
グリルサイズはタテ・ヨコわずか135mmで業界最小※1 。スペースが狭くても設置できインテリア性も向上します。また、屋外フードの据付面積、製品容積を約1/3削減。建物の外観もスッキリ！
住まいの快適性アップ
住宅の断熱性･遮音性への影響を低減。
小口径なので、高気密･高断熱住宅の断熱性能や遮音性能、構造強度への影響を低減。住まいの快適性を守ります
- ※4：当社調べ。屋内側壁内損失熱量の比較（従来品1.1935W→現行品1.0230W）。
- ※5：当社調べ。500Hzの音圧レベル差（双方とも換気扇、屋外フードの据付なし）。
据付性もコンパクト

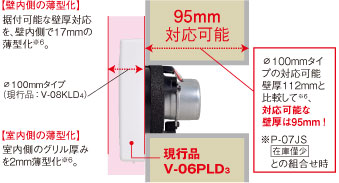

小口径だから、薄壁にも柔軟に対応。
呼び径100mmタイプでは対応できなかった薄壁にも柔軟に対応できます。
- ※6：φ100mmタイプ、現行品V-08KLD4 とP-13VA3 組み合わせ時との比較

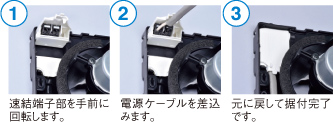

電源接続が容易な回転式速結端子を採用。
簡単据付で好評の回転式速結端子を採用。3段モーションで電源接続がスムーズなため据付時間の短縮が可能。
リフォームにも最適
こんなときに小口径シリーズを是非ご検討ください！

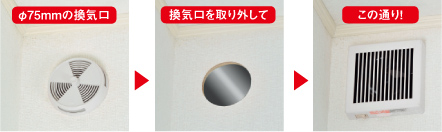

丸穴換気口（パイプ内径74mm以上）からも簡単取替え
電源は壁から引込むか、別売のダイレクトコンセントプラグ変換コード（P-01DC、P-250DC）を使用してコンセントに接続してください。
