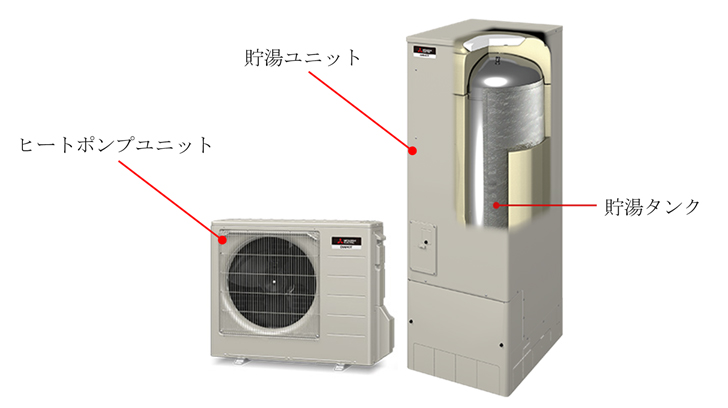

図1 家庭用エコキュート(電気給湯機)概要

受賞の経緯

 エコキュートの貯湯タンクは、お湯の出入りに伴う圧力変動とお湯による腐食に長期間耐える必要があるため、高い強度と耐食性を持つ高級ステンレス材によって作られています(図1)。貯湯タンク製造にあたって、水の漏れない密閉容器とするためにステンレス材を溶接しますが、この溶接部が強度・耐食性ともに最も弱い箇所となります。本発明では、この溶接部の強度・耐食性を飛躍的に向上することに成功し、今回の受賞に至りました。

発明の概要

 貯湯タンクは、半球状の部品2つと円筒状の部品1つから構成され、それぞれが全周溶接されています。従来は、図2-1に示すように半球状の部品を円筒状の部品に潜り込ませるように全周はめ込み、重なり合った部分を溶接していました。この工法では、はめ込みの生産性には優れるものの溶接部に隙間ができてしまい、この隙間部が強度不足や腐食の起点となっていました。

 今回受賞した溶接工法では、それぞれの部品の先端に曲げ加工を実施し、図2-2に示すように全周引っ掛け構造としました。この引っ掛け構造は、溶接前までは全周をはめ合わせる固定具として機能し、溶接時は全体を溶かすことで、それ自体が隙間を埋める溶接ワイヤの役割を果たし、継手の隙間部を橋脚することで溶接裕度に貢献します。溶接後は隙間部のない連続的な溶接部となり、疲労強度は10倍以上に、耐食性はタンクの腐食要因となる隙間形状を完全に無くすことで、隙間部での腐食を解消することができました。

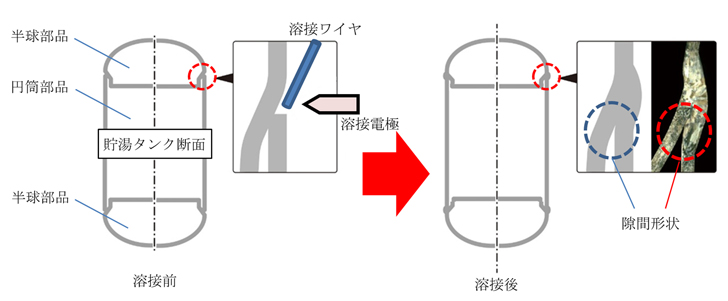

図2-1 従来溶接工法

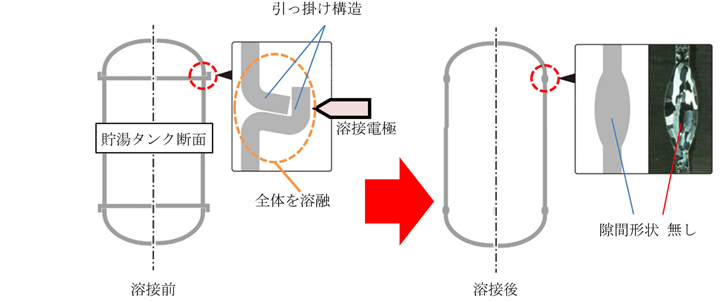

図2-2 発明溶接工法
