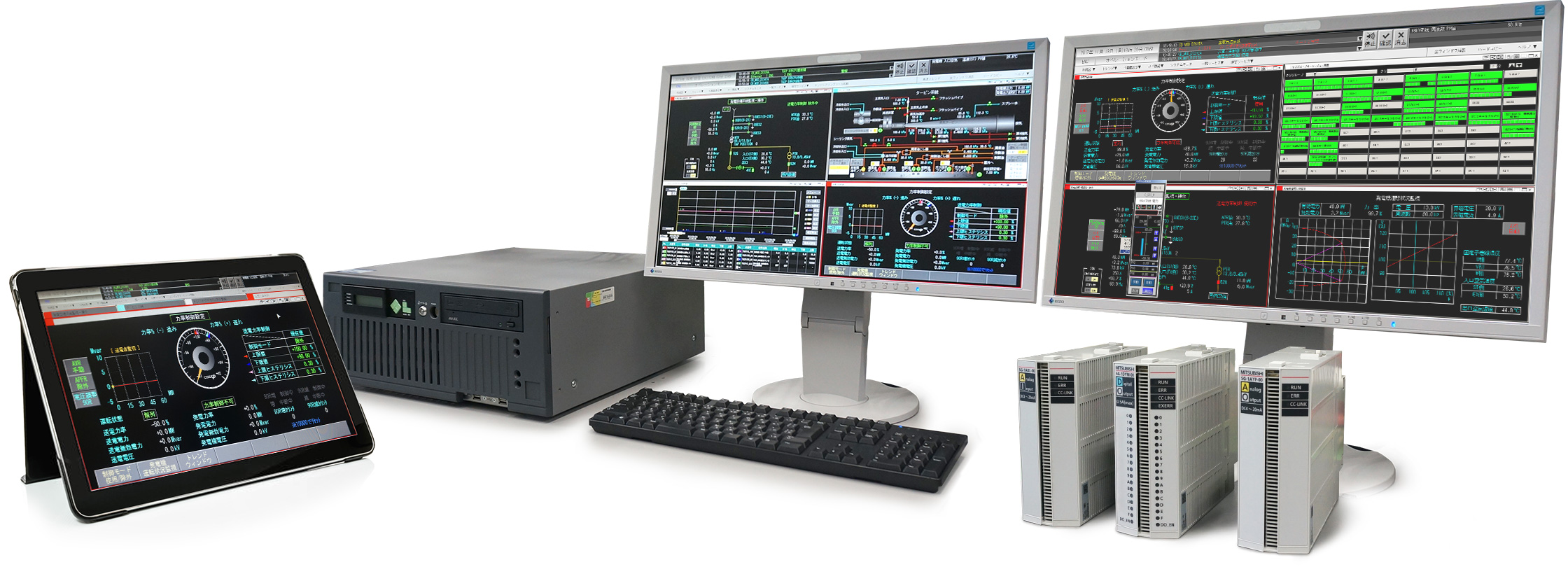

「MELSEP5」の優位性はそのままに、あらゆる発電プラントおよび付帯設備に必要な監視制御機能をパッケージ化したシステムが「MELSEP5G」です。
ユニバーサルデザインを適用してより操作性と視認性を向上させているほか、国内で圧倒的シェアを誇る三菱電機の汎用シーケンサー「MELSEC」との連携や国際標準規格準拠による幅広い汎用性も大きな特徴です。

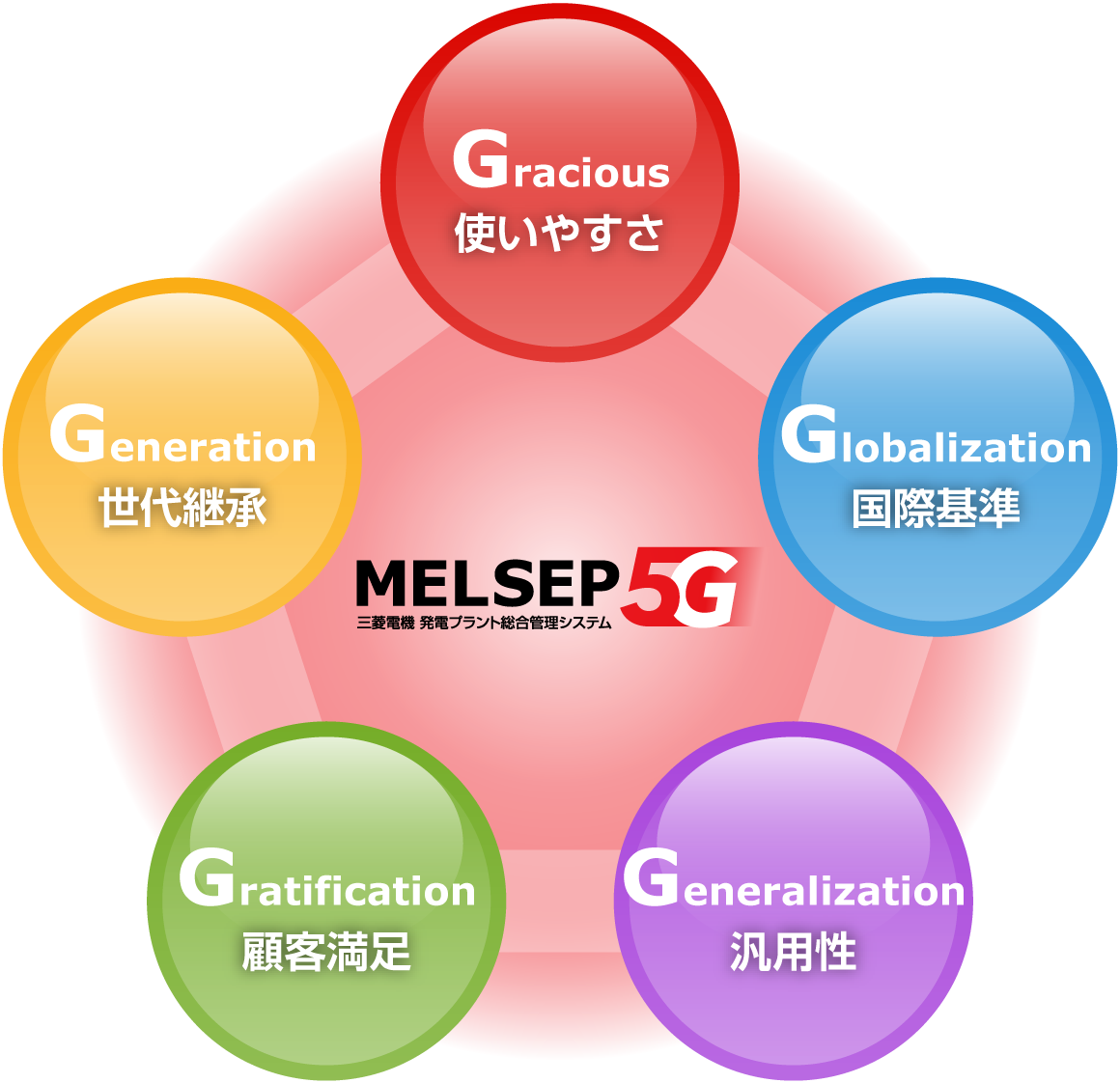

「MELSEP5G」では、機能をパッケージ化することでコストの低減を実現。また、「ブロック図エディタ」機能等のユーザビリティを実現しています。「使いやすさ・国際標準・汎用性・顧客満足・世代継承」というコンセプトの通り、あらゆる規模の発電プラントでお使いいただけるシステムです。
製品情報
MELSEP5G
発電プラント総合管理システム
Gracious 使い易さ
| 特徴 |
|
| メリット | コスト低減、品質向上
|
Globalization 国際標準
| 特徴 |
|
| メリット | コスト低減、海外適用
|
Generalization 汎用性
| 特徴 |
|
| メリット | 適用領域拡大
|
Gratification 顧客満足
| 特徴 |
|
| メリット | サービス充実
|
Generation 世代継承
| 特徴 |
|
| メリット | 工程短縮、品質向上
|
スペック
| オペレーターステーション(OPS) | |
|---|---|
| CPU | 3.60GHz相当 |
| 主メモリ | 8GB（4GB×2枚） |
| ハードディスク | 3.5インチ 1TB |
| モニタ | 23インチ液晶モニタ（タッチパネル無し） |
| RAS機能 | WDT、電圧監視、瞬停検出、温度上昇検出、ファン停止検出 |
| 制御ネットワーク | 制御ネットワーク（1Gbps、局間2km） 保守ネットワーク Ethernet×1ch |
| サポートタグ数 | 計装ループ： 1,024ループ/システム（最大4,096ループまで拡張可能） ステータスタグ：2,048タグ/システム（最大8,192タグまで拡張可能） |
| メッセージ点数 | イベント履歴：最大50,000点（アラーム／ガイダンス 各1,024点） |
| トレンド点数 | 最大15,000点/システム（1秒周期データは最大24日間保存可能） 10点/トレンド画面 |
| グラフィック画面 | 最大10,000枚/システム、4画面表示 |
| 帳票 | 200枚（日報、月報、年報）、10年保存 |
| PIO | 分散PIO（SD型、SE型、SG型） |
| コントローラステーション(CNS) | |
|---|---|
| プログラム言語 | ブロック図、POL言語、IEC61131-3、MELSECラダー |
| プログラム容量 | 最大1024ループ、256シート/ループ |
| 演算周期 | 5msec～500msec |
| RAS機能 | WDT、メモリエラー、システムバスエラー、リモートIOバスエラー、IOエラー 他 |
| 制御ネットワーク | 制御ネットワーク（1Gbps、局間2km） 保守ネットワーク Ethernet×1ch |
| 汎用通信 | Ethernet（UDP/IP）、Modbus/TCP、CDL通信、MELSEC通信、Profibus-DP |
| 入出力点数 | 最大30,000点/CNS |
FAQ
MELSEP5は、専用の計算機と組み合わせた大規模火力向けのハイエンドタイプの制御装置です。
MELSEP5Gは、MELSEP5をベースとしたPPS/自家発/水力/付帯設備等幅広い事業者様向けの汎用DCSです。
OPSの一部機能を標準化しております。国際標準規格（OPC-UA, IEC61131-3, IEC61850等）をサポートしているため、海外対応も可能です。
MELSEP5とMELSEP5Gの違い
MELSEP5Gは国際標準に準拠しておりますので、国内/海外にも販売可能です。
計装制御システムとしてのご提供がほとんどですが、ハードウェアのみの単品供給も可能ですので、個別にお問い合わせください。
デモを見たい場合は、お問い合わせください。
