モニター
カラーモニター
PV-DR006L-SET(-Y、-M)
PV-DR006L-IFU-GW(-Y、-M)
- 全エリア向け
- 出力制御ユニット
モニターの設置概要
PV-DR006L-SET（-Y、-M）を設置します。また、インターネット環境の整備が必要です。スマートフォン、タブレット（市販品）を接続することで無線モニターとしてもお使いいただけます※1。
※1：スマートフォン、タブレットは市販品です。OSのバージョンは三菱HEMSホームページに掲載されているバージョンをご使用ください。スマートフォン、タブレットの使用には専用アプリケーションのインストールとインターネット環境が必要です。通信料はお客様のご負担となりますのでご注意ください。
＊情報収集ユニット（IFU）は、三菱HEMS情報収集ユニット（HM-GW03）と同等品でHEMS機能を有しています。
主な特長
発電量はもちろん、さまざまな表示機能で楽しく電力情報をチェック
エコガイド®なら、高精細のカラー液晶画面で発電量や売電／買電の状況などを分かりやすく、楽しくチェックできます。
1日の実績（発電・消費）
環境貢献度
現在の発電状況（パワーコンディショナ別）
さらに、スマートフォン※4なら、ご自宅の発電量・消費電力・売電量などを外出先からチェックできます。
HEMS機能付きで、電気をトータルマネージメント
お部屋ごとの機器運転を一目でチェック
自宅の間取りイメージを表示してお部屋ごとの機器運転の確認や、機器の操作ができます（対象機種に限る）。節電、省エネはもちろん、太陽光でつくった電気、蓄電池で蓄えた電気、電気自動車に蓄えた電気までトータルマネージメントが可能です。
※4：スマートフォン、タブレットは市販品です。OSのバージョンは、三菱HEMSホームページに掲載されているバージョンをご使用ください。スマートフォン、タブレットの使用には専用アプリケーションのインストールとインターネット環境が必要です。通信料はお客様のご負担となりますのでご注意ください。
※5：本製品は計量法の対象商品ではありません。表示される数値は目安であり、電力会社が設置したメーター数値や請求書などと異なる場合があります。また、表示される数値を取引や証明に使用することはできません。
仕様詳細
| モニター |  |
||||
|---|---|---|---|---|---|
| 形名 | PV-DR006L -SET-Y |
PV-DR006L -SET-M |
PV-DR006L -IFU-GW-Y |
PV-DR006L -IFU-GW-M |
|
| 機器構成 | 計測ユニット、 表示ユニット、 情報収集ユニット |
計測ユニット、 情報収集ユニット | |||
| 買取制度対応 | 余剰買取・全量買取 | ||||
| 出力制御対応※6 | 対応 | 組み合わせにより対応 | |||
| 表示機能 | 発電量・消費電力量、瞬時発電・消費電力、売電量・買電量、瞬時売電・買電電力、個別消費電力量、瞬時個別消費電力、積算発電量、環境貢献値、他 | ||||
| その他機能 | パワーコンディショナ操作（一括切／入、一括自立／連系）※7 | ||||
| 付属品 | 電力計測用電流センサー用接続ケーブル | ||||
| 通信方式 | パワーコンディショナ -計測ユニット間 |
有線（2線式※8、通信距離100m※7） | |||
| 計測ユニット -情報収集ユニット間 |
有線 | 無線 | 有線 | 無線 | |
| 計測ユニット -表示ユニット間 |
有線 | ― | |||
| 情報収集ユニット -表示端末※9間 |
無線 | ||||
| 定格入力電圧 | 表示ユニット | DC12V | ― | ||
| 計測ユニット | AC100V（50Hz／60Hz） | ||||
| 情報収集ユニット | AC100V（50Hz／60Hz）：専用アダプター | ||||
| 消費電力 | 計測ユニット （表示ユニット含む） |
3.3W | 3.1W | 3.3W | 3.1W |
| 情報収集ユニット | 最大22W以下（専用アダプター含む） | ||||
| 質量 | 表示ユニット | 0.3kg | ― | ||
| 計測ユニット | 0.9kg | ||||
| 情報収集ユニット | 約0.5kg以下（専用アダプター含まず） | ||||
| 外形寸法 （W×D×H） |
表示ユニット | 120.5×23×125mm | ― | ||
| 計測ユニット | 120×53.5×240mm | ||||
| 情報収集ユニット | 80×172.9×173.5mm | ||||
- オプションセンサーでの機器接続仕様は、下表をご覧ください。
- 1時間単位のデータは直近32日分、1日単位のデータは直近24ヶ月分、1ヶ月単位のデータは直近20年分を機器内に保持します。さらにSDカード（市販品）を使用すると、SDカードの容量の範囲で実質無期限で記録できます。
- 本製品の保証期間はお買上げの日から1年間です。
- パワーコンディショナを多数台接続した場合は、表示更新のタイミングが遅れる場合がありますが故障ではありません。
- 停電時は計測ユニットが動作しないため、発電のみの表示となります。
- 本製品は計量法の対象商品ではありません。表示される数値は目安であり、電力量計の値や電力会社からの請求書など、各種数値と異なる場合があります。
- 本製品を住宅用システム以外に使用しないでください。
- 電気給湯器（エコキュート含む）・定置型蓄電池の電源を分電盤の1次側から分岐接続する場合、それらの消費電力が本製品の表示に反映されない場合があります。詳細は販売店、施工店へご相談ください。
- 情報収集ユニットは、三菱HEMS情報収集ユニットと同等品でHEMS機能を有しています。
※6：出力制御対応パワーコンディショナおよびエコガイド®PV-DR006Lシリーズと組み合わせることで出力制御に対応できます。詳細については「出力制御について」をご覧ください。
※7：パワーコンディショナとの接続仕様一覧は、下表をご覧ください。
※8：通信用ケーブルは、市販の通信用PVC線2芯（二重被覆、単線φ0.65～1.2mm）をご用意ください。
※9：別途、スマートフォン、タブレット（市販品）が必要です。OSのバージョンは三菱HEMSホームページに掲載されているバージョンをご使用ください。スマートフォン、タブレットの使用には専用アプリケーションのインストールとインターネット環境が必要です。通信料はお客様のご負担となりますのでご注意ください。
寸法図
カラーモニター エコガイド® PV-DR006L-SET（-Y、-M）、PV-DR006L-IFU-GW（-Y、-M）
[表示ユニット]

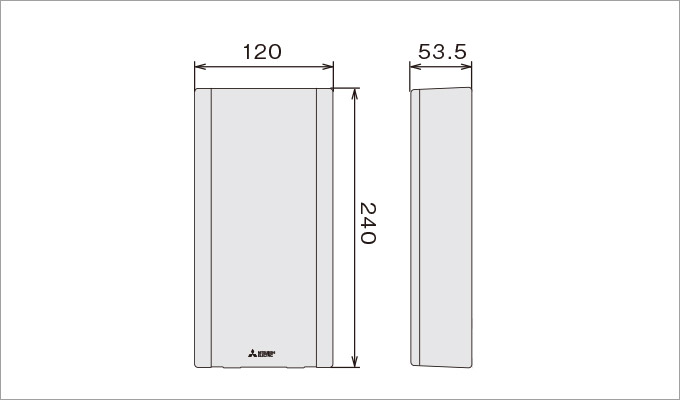

[計測ユニット]

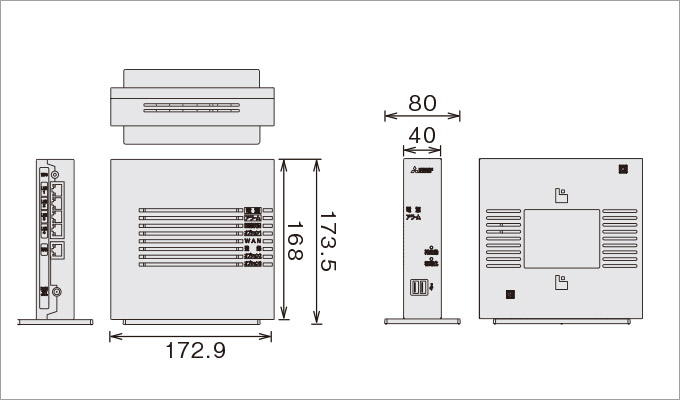

[情報収集ユニット]
電流センサー（別売部品）
| 形名 | PV-DC10A | PV-DC16A | PV-DC24A |
|---|---|---|---|
| タイプ | 電力計測用電流センサー | ||
| 取付電線径・センサー仕様 | φ10mm以下 1セット2個入り |
φ16mm以下 1セット2個入り |
φ24mm以下 1セット2個入り |
| 対応商品 | PV-DR006Lシリーズ | ||
- 家全体の売電電力、買電電力を計測します。 電線径に応じてPV-DC10A・PV-DC16A・PV-DC24Aのいずれかを使用ください。
- 電力計測用電流センサー用接続ケーブル（2.5m）はエコガイド本体に付属しています。 長さが不足する場合は、 最大25mまで延長することができます。
- 全量買取制度において消費電力を計測しない場合には不要です（この場合、 外部発電機、 定置型蓄電池、 個別ブレーカの電力計測もできません）。

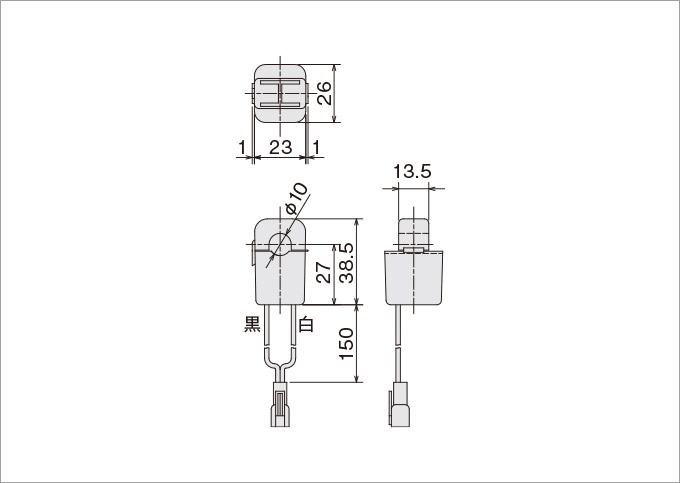

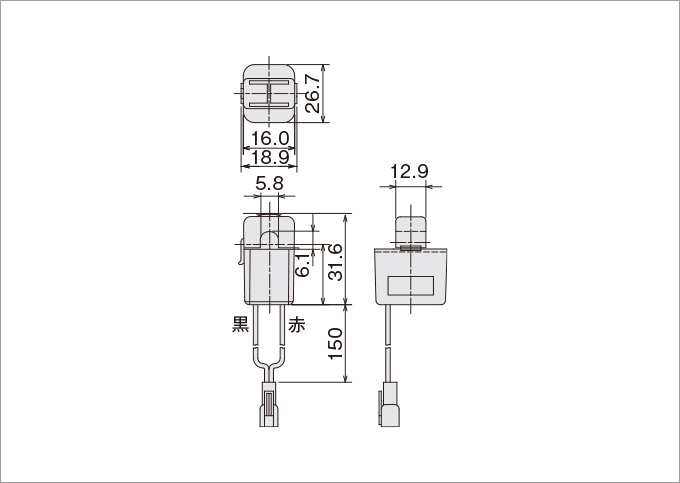

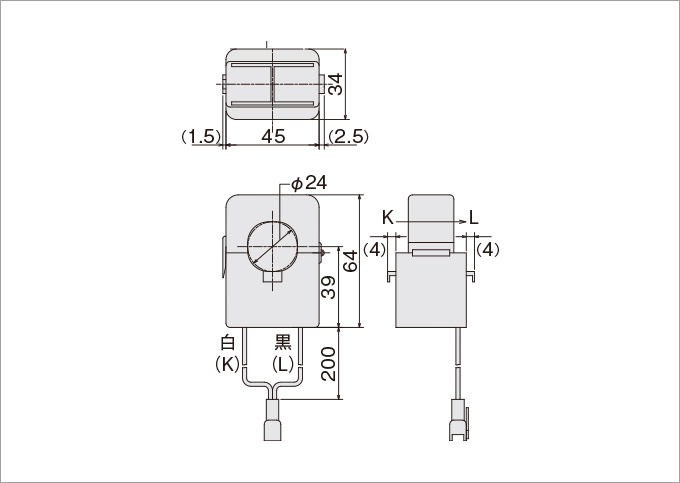

［電流センサー］
PV-DC10A
PV-DC16A
PV-DC24A
| 形名 | PV-DC01 | PV-DC06J1 | PV-DC06J2 |
|---|---|---|---|
| タイプ | 発電電力計測用 電流センサー |
個別電力計測用 電流センサー |
|
| 取付電線径・センサー仕様 | φ10mm以下 1セット1個入り 2.5mケーブル付属 |
φ6mm以下 1セット1個入り 2.5mケーブル付属 |
φ6mm以下 1セット2個入り 2.5mケーブル付属 |
| 対応商品 | PV-DR006Lシリーズ | ||
- 発電電力計測用電流センサー（PV-DC01）は、 適合外パワーコンディショナや外部発電機などの電力を計測します。
- 個別電力計測用電流センサー（PV-DC06J1・PV-DC06J2）は、 個別ブレーカの消費電力を計測します。
- 付属の接続ケーブルの長さが不足する場合は、 最大25mまで延長することができます

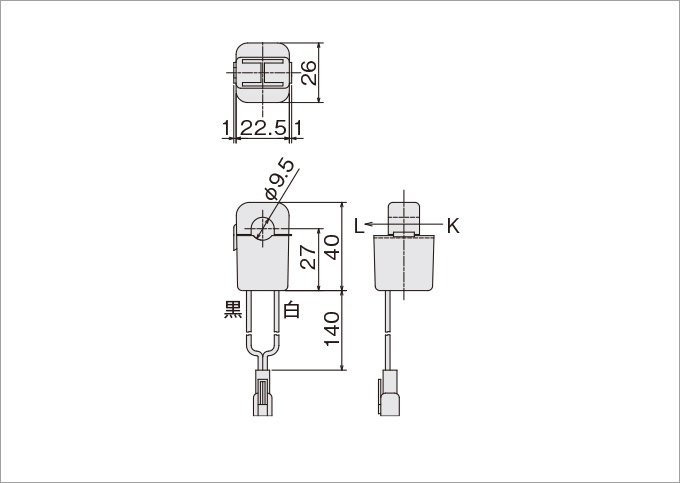

［電流センサー］
PV-DC01
PV-DC06J1
PV-DC06J2
カラーモニター エコガイド®（PV-DR006Lシリーズ）オプションセンサーでの機器接続仕様
①～③から、いずれか1つのみ対応可能です。
| 接続可能機器 | 接続可能数 | 必要センサー形名 | 必要数 |
|---|---|---|---|
| ①適合外パワーコンディショナ※10 | 最大2台 | PV-DC01 | 1台あたり1セット |
| ②外部発電機※11 | 1台 | PV-DC01 | 1台あたり2セット |
| ③個別ブレーカ※12 | 最大2台 | PV-DC06J1またはPV-DC06J2 | 1ヶ所あたり1個 |
※10：適合外パワーコンディショナとは、下表に記載の適合パワーコンディショナ以外および他社製パワーコンディショナのことです（適合パワーコンディショナを適合外として扱うことも可能です） 。適合外パワーコンディショナのみでの使用はできません。 PV-DR006Lシリーズで出力制御に対応する場合は、 適合外パワーコンディショナは接続できません。
※11：外部発電機とは、 パワーコンディショナ以外の発電機（エコウィル、 エネファームなど）のことです。
※12：個別ブレーカ単位での計測が可能です（1つの個別ブレーカに複数機器が接続されている場合、機器単位での計測はできません）。
モニターとパワーコンディショナの接続仕様一覧
カラーモニター エコガイド®（PV-DR006Lシリーズ）との組み合わせ
| 適合パワーコンディショナ | 適合 パワーコンディショナ 最大接続台数 |
通信ケーブル※13 総延長 |
パワーコンディショナ操作 | 電圧上昇 抑制表示 温度出力 制限表示 |
||
|---|---|---|---|---|---|---|
| 一括切／入 | 一括自立／連系 | |||||
| L2シリーズ | PV-PSM45L2 PV-PSM55L2 PV-PSME45L2 PV-PSME55L2 |
10台 | 100m | 操作可能 | 操作可能 | 表示可能 |
| K3シリーズ | PV-PN30K3 PV-PN40K3 PV-PN44KX3 PV-PN55K3 |
|||||
| Lシリーズ | PV-PSME45L PV-PSME55L |
|||||
| K2シリーズ | PV-PN30K2 PV-PN40K2 PV-PN44KX2 PV-PN55K2 PV-PS40K2 PV-PS55K2 |
|||||
| Jシリーズ （旧形） |
PV-PS40J PV-PS55J |
4台 | 50m | 表示不可 | ||
| 屋内シリーズ （旧形） |
PV-PN40G PV-PN55G |
1台 | 操作不可 | 操作不可 | ||
※13：通信用ケーブルは、市販の通信用PVC線2芯（二重被覆、単線φ0.65〜1.2mm）をご使用ください。
- 商品の定格、仕様は改良のため一部変更することがあります。
