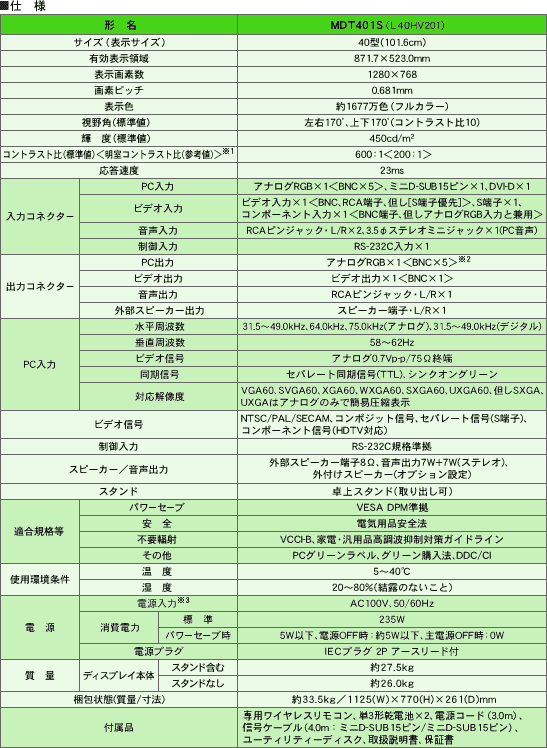

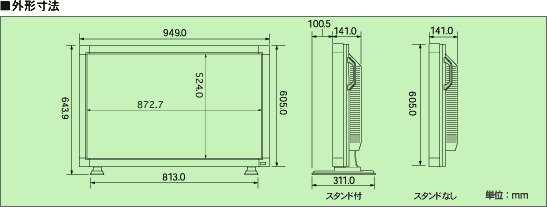

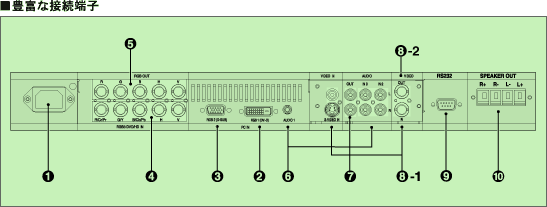

![1.](gif/kuromaru01.gif) |
電源入力コネクター(3極アース端子付き) 電源コードを接続します。 |
|
![6.](gif/kuromaru06.gif) |
オーディオ入力コネクター コンピューター, ビデオプレイヤー, DVDプレイヤー, などの音声出力コネクターと接続します。AUDIO1〜3まであります。 |
![2.](gif/kuromaru02.gif) |
RGB1入力コネクター(DVI-D) デジタル出力のコンピューターの映像出力コネクターと接続します。 |
![7.](gif/kuromaru07.gif) |
オーディオ出力コネクター AUDIO3から入力された信号を出力します。AUDIO1, 2から入力された信号は出力されません。 |
![3.](gif/kuromaru03.gif) |
RGB2入力コネクター(ミニD-SUB 15ピン) アナログ出力のコンピューターの映像出力コネクターと接続します。複合映像同期信号(シンクオングリーン)にも対応しています。 |
![8-1.](gif/kuromaru08-1.gif) |
ビデオ入力コネクター ビデオ入力コネクター(BNC, RCA) Sビデオ入力コネクター(DIN4ピン) |
![4.](gif/kuromaru04.gif) |
RGB3, DVD/HD入力コネクター(BNC) アナログRGB出力のコンピューター、DVDプレイヤー、レーザーディスクなどを接続します。複合映像同期信号(シンクオングリーン)にも対応しています。 |
![8-2.](gif/kuromaru08-2.gif) |
ビデオ出力コネクター(BNC) |
![9.](gif/kuromaru09.gif) |
RS-232Cコネクター(ミニD-SUB 9ピン) |
![5.](gif/kuromaru05.gif) |
RGB出力コネクター(BNC) RGB2, RGB3,から入力された信号を出力します。RGB1から入力された信号は出力されません。 |
![10.](gif/kuromaru10.gif) |
スピーカー出力コネクター オプション外部スピーカーを接続します。 |
