三菱電機ETC2.0車載器/ETC車載器

艶めくブラック、輝くシルバー ETCの進化を告げる2モデル。
トップページへ戻る
在庫僅少生産終了

アンテナ分離・スピーカー一体型EP-8312B

GOOD DESIGN 2010年度グッドデザイン賞受賞 JAPAN QUALITY ETCカードの有効期限案内機能つき
オープン価格

※オープン価格の商品は希望小売価格を定めておりません。

  • ETCカード有効期限案内
  • 音声案内
  • LED、ブザー
  • 簡単操作
  • カード抜き忘れ警告
  • 利用履歴検索
  • 累積料金案内
  • 新スプリアス規格対応
  • LED内蔵アンテナ
  • カーナビゲーション連携

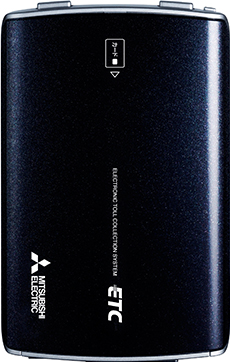

本体部
EP-8312B本体奥行102.5mm
B(ブラック)
幅66.8mm
EP-8312B本体本体最大高部※ 16.3mm
※本体取付ブラケット部は除く。
アンテナ部
アンテナ部奥行30.4mm
幅30.4mm

新製品の特長

曲線の美しさがインテリアにフィットするデザイン

繊細なカーブが印象的なラウンドフォルムを採用。角のないやわらかな美しさがインテリアに自然とフィットします。また、飾り過ぎず飽きのこないシンプルなフォルムです。

使いやすさを追求したLEDを採用

比較的暗い車内、特に夜間でもカードの出し入れがしやすいように、インジケータとカードの挿入口照明を兼ねるLEDを配置。1個のLEDでカード認識表示と挿入口照明の2つの機能を満たし、操作性をアップするユニバーサルデザインを実現しました。

※ETCカードの有効期限が切れているかどうかは認識できませんので、あらかじめご認識をお願い致します。

ETCカード認証時※
ETCカード認証時のアンテナ部

フロントガラスへの取り付けにより高い視認性を確保しました。

ETCカード認証時の本体部

※ETCカードの挿入が必要です。

ETCカード非認証時ETCカード非認証時の本体部

ETCカード有効期限案内機能搭載

ETCカード認証時にカード有効期限を音声で通知します。ETCカードの有効期限切れを喚起し、ETCレーンでのトラブルを未然に防止します。

※カーナビゲーションと連動させた場合、ETC単独で使用する場合と動作が異なる場合がございます。

聞き取りやすい音声案内

ETCカード誤挿入時の確認メッセージの復唱やレーン通過時の利用案内など、聞き取りやすい音声で、メッセージを効果的に伝えます。

※「車載器管理番号」に加え、「型式登録番号」、「型式」も音声案内します。

設置例

本体設置例
本体設置例1

ハンドルの下部に

本体設置例2

運転席/助手席のまわりの目立たない所に

アンテナ設置例アンテナ設置例1

ルームミラー裏のフロントガラスに

オプション
アンテナ取付ブラケット
EP-0SD3
アンテナ取付ブラケットEP-0SD3

ダッシュボード上用

オープン価格

※オープン価格の商品は希望小売価格を定めておりません。

フロントガラスが垂直に近いバスやトラック、乗用車向けにアンテナをダッシュボードに取付けるブラケット。(フロントガラスの傾きが水平から60°を超える車両に必要となります。)

※1:アンテナ部をフロントガラスに取付ける際は、ルームミラーの陰で運転者の視界の妨げにならない場所に取付けてください。

<EP-8312B>
●電源:12/24V兼用(車両バッテリー)●動作温度:‐30℃〜+85℃●消費電流:400mA以下●音声部:スピーカー内蔵●ボタン:2個●ICカードI/F:ISO/IEC DIS7816-1、-2、-3、-4に準拠●外部I/F:外部機器接続用(RS-232C)●寸法:66.8(W)×16.3(H)×102.5(D)[mm]●ARIB規格(ARIB STD-T75)対応●アンテナ部寸法:30.4(W)×18.6(H)×30.4(D)[mm]、ケーブル3.5m(本体と接続)

カーナビゲーションとのシステムアップもOK。

ETCカードの有効期限案内や通行料金表示など、機能も充実

三菱カーナビゲーションとの連携により、料金所ではETC通行ゲートを表示と音声で案内。高速出口では通行料金を表示するほか、履歴表示も可能です。

※別途ETC接続ケーブルが必要です。

※接続するカーナビゲーションの機種により履歴表示件数が異なります。

※カーナビゲーションと連動させた場合には、カーナビゲーションとETC両方からの音声案内となります。ETC側の音量を0番に設定してご使用ください。ETC側の音量を0番に設定しても、一部の場合についてはETC側からの音声案内があります。カーナビゲーションと連動させた場合のブザー案内機能については、ETC単独で使用する場合と動作が異なる場合がございます。

※ETCカードの有効期限が30日以内に迫っている場合は、音声案内とカーナビゲーション画面のテロップ表示(当社製ハイエンドオーディオ&カーナビゲーションシステム[NR-MZ100シリーズ]、オーディオナビシステム[NR-MZ90シリーズ/NR-MZ80シリーズ/NR-MZ60シリーズ]、カーナビゲーション[NR-MZ007シリーズ/NR-MZ077シリーズ/NR-MZ50シリーズ/NR-HZ0001Vシリーズ/NR-HZ001Sシリーズ/NR-HZ750CDシリーズ/NR-HZ700CDシリーズ]と接続した場合)でお知らせします。但し、NR-MZ03シリーズ、NR-MZ33、NR-MZ23、NR-MZ20シリーズは対応しておりません。

有効期限が近づいたことをテロップでお知らせ

有効期限が近づいたことを
テロップでお知らせ

有効期限が過ぎた場合は警告画面表示

有効期限が過ぎた場合は警告画面表示

ETC車載器のみ接続用ケーブル
EP-9CN9T
ETC車載器のみ接続用ケーブルEP-9CN9T

希望小売価格 5,500円(税別価格 5,000円)

ハイエンドオーディオ&カーナビゲーションシステム[NR-MZ100シリーズ]、オーディオナビシステム[NR-MZ90シリーズ/NR-MZ80シリーズ/NR-MZ60シリーズ]、カーナビゲーション[NR-MZ50シリーズ/NR-HZ0001Vシリーズ/NR-HZ001Sシリーズ/NR-HZ750CDシリーズ/NR-HZ700CDシリーズ/CU‐H8000シリーズ/CU‐H9000シリーズ/CU-H9700シリーズ/NR-VZ800MCDシリーズ/NR-VZ801CDシリーズ]と当社製ETC車載器[EP-8312B]を接続するためのケーブル。

■長さ:7m

ETC車載器のみ接続用ケーブル
LE-03EC
ETC接続ケーブル LE-03EC

希望小売価格 5,500円(税別価格 5,000円)

カーナビゲーション「NR-MZ007シリーズ/NR-MZ077シリーズ/NR-MZ03シリーズ/NR-MZ33/NR-MZ23/NR-MZ20シリーズ」と当社製ETC車載器[EP-8312B]を接続するためのケーブル。

■長さ:6m

光・電波ビーコンアダプター[CJ-90H][CJ-95H]との同時接続用ケーブル
LE-90BEC-7L
光・電波ビーコンアダプター[CJ-90H]との同時接続用ケーブルLE-90BEC-7L

希望小売価格 10,890円(税別価格 9,900円)

【CJ-90Hとの同時接続】

カーナビゲーション[NR-HZ0001Vシリーズ/NR-HZ001Sシリーズ/NR-HZ750CDシリーズ/NR-HZ700CDシリーズ/CU‐H8000シリーズ/CU‐H9000シリーズ/ CU‐H9700シリーズ/NR-VZ800MCDシリーズ/NR-VZ801CDシリーズ]と当社製ETC車載器[EP-8312B]を接続するためのケーブル。

【CJ-95Hとの同時接続】

ハイエンドオーディオ&カーナビゲーションシステム[NR-MZ100シリーズ]、オーディオナビシステム[NR-MZ90シリーズ/NR-MZ80シリーズ/NR-MZ60シリーズ]、カーナビゲーション[NR-MZ50シリーズ]と当社製ETC車載器[EP-8312B]を接続するためのケーブル。

■長さ:7m

※ETC車載器のみの接続も可能です。
