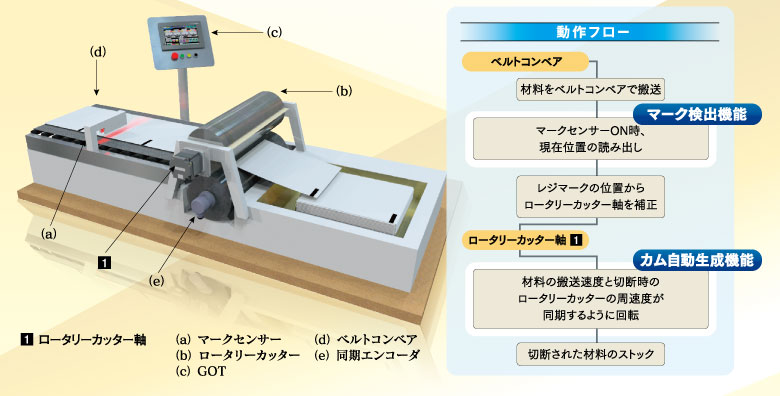

MELSERVO-J4 Solutions vol.02 ロータリーカッター装置
現場の課題はこれで解決！

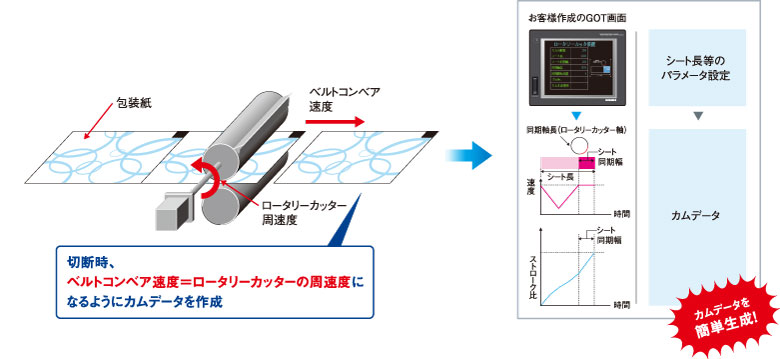

包装紙のシート長、ロータリーカッター軸の径、シートの同期区間に合わせてカムデータを作成できます。
カムデータの自動生成により、設計工数の削減ができます。

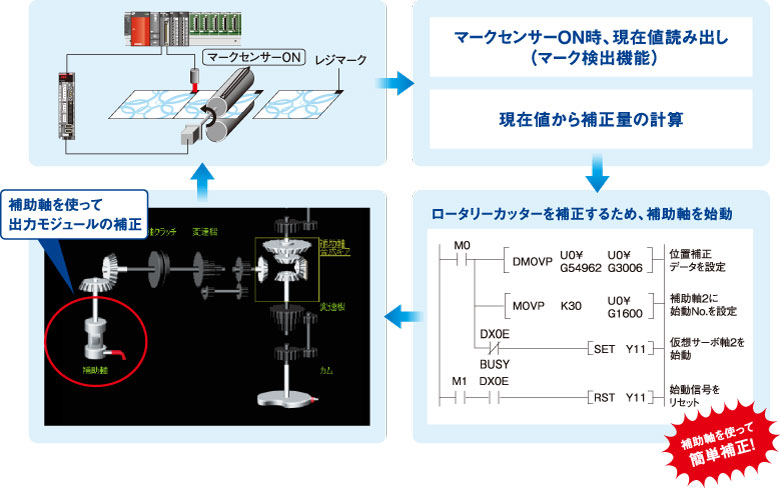

シートの伸び縮みや、シートを送る際の滑り等によるレジマーク位置のずれを検出します。
基準位置とのずれを補正することで、レジマークに合わせて切断することができます。
モデルシステム

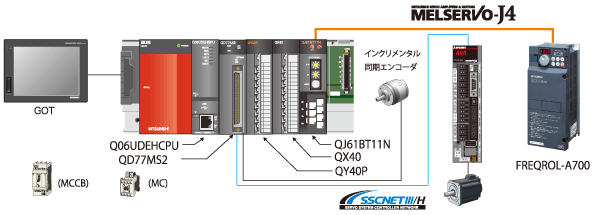

機器構成
| シンプルモーションユニット：QD77MS2 | サーボアン プ：MR-J4-B | サーボモータ：HG-SR |
| シーケンサC P U：Q06UDEHCPU | GOT：GOT1000シリーズ | 入出力ユニット：QX40、QY40P |
| 基本ベース：Q35DB | インバータ： FREQROL-A700 | CC-Linkユニット： QJ61BT11N |

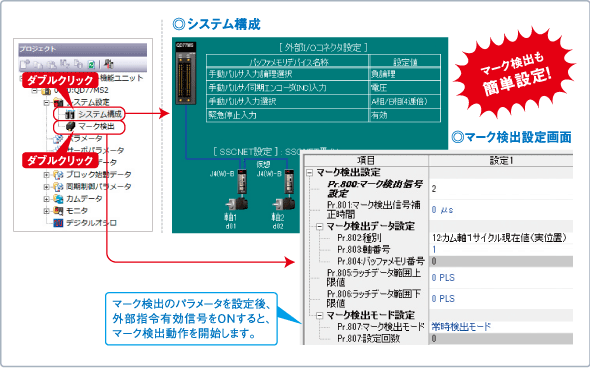

システム構成、マーク検出の設定をします。

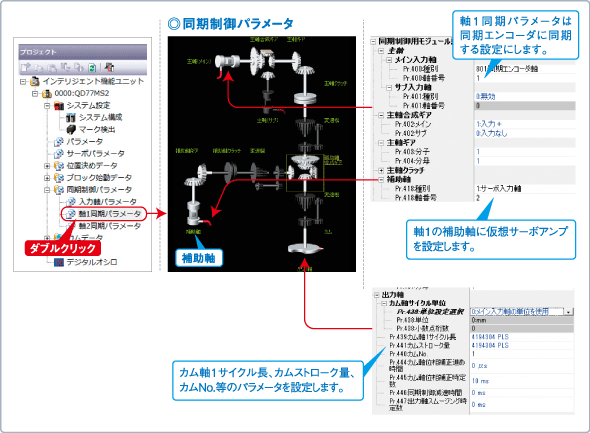

ロータリーカッター（軸1）がベルトコンベアに同期して動作するようパラメータを設定します。

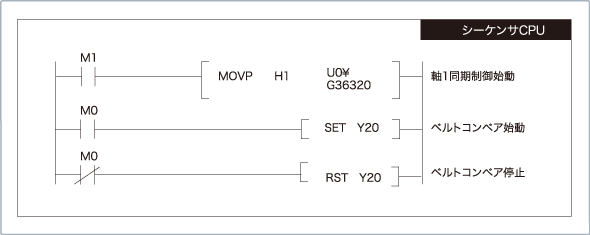

ロータリーカッター（軸１）の同期始動後、ベルトコンベアを駆動するインバータを起動します。
