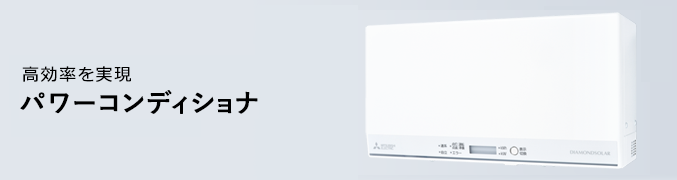

製品情報

業界最高※1の電力変換効率で、暮らしの電気へたっぷり変換! 三菱のパワーコンディショナは、No.1※1電力変換効率98.0%

※1: 国内住宅用パワーコンディショナの電力変換効率において。PV-PN44KXのJIS C8961で規定する定格負荷効率。2014年8月現在。

▲ ページトップに戻る

特長

電力変換効率の追求

屋根で発電した電力を、ロスを抑えて家庭で使える電気へ。

高い発電量、停電時への配慮、作業性。そのすべてが三菱のこだわり品質。

停電時も、2回路同時に自立運転が使用できて便利

本体コンセント/非常用コンセント用端子台

災害などによる停電時でも、自立運転による電力供給が可能です。パワーコンディショナ本体のコンセントと、増設コンセント用の端子台を標準で装備しているため、非常時に必要な家電の近くなど、お好みのところに非常用コンセントを増設できます。しかも、コンセントと端子台の合計電力が2.7kVA※2(100V/20〜27A、PV-PN55Kの場合)まで使用可能。非常時でも多くの家電を使用できるようになりました。

※2: コンセントと出力端子それぞれの最大電力は1.5kVA(100V/15A)まで。ただし、気象条件や時間帯によって発電できない場合もあります。また、使用できる最大電力は機種によって異なります。

電圧上昇抑制を本体ディスプレイでお知らせ

パワーコンディショナの電圧上昇抑制機能が働いたことを本体正面のLEDディスプレイ部に表示。これにより系統電圧の上昇が頻繁に発生している場合※3などに気づきやすくなり、売電機会の損失抑制にもつながります。

※3: 電圧上昇抑制機能は、電気を安全にお使いいただくための機能であり、電力系統の異常や製品の故障ではありません。この機能が頻繁に動作する場合は、販売店様にご相談ください。

作業性も大幅に向上

電源電線の入線口を本体右上から右下に配置し、入線口のスペースを従来比約2倍※4に拡大しました。また本体側面の入線口カバーを取り外し可能にしたことで、配線工事時の作業性が大幅に向上しました。

入線口が2倍以上。広いから結線が簡単!

※4: 当社従来品(PV-PN40G)と当社新製品(PV-PN40K、PV-PN44KX)の比較。

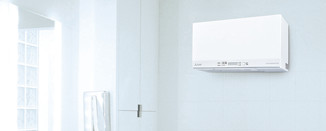

スクエアの形状、落ち着いたデザインで、インテリアになじむ

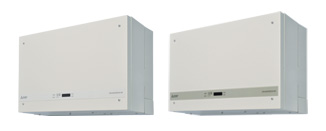

屋外設置可能タイプ

屋外設置可能タイプ充実のラインアップ

[4.0kWタイプ]PV-PS40J(標準接続箱機能付)、[5.5kWタイプ]PV-PS55J(標準接続箱機能付)

集合・戸建住宅の外壁等、屋外でも設置可能

JISで規定する保護等級IP55※5相当の防塵・防水性能で高い信頼性を確保。雨、ホコリ、風等の影響を受ける厳しい環境となる屋外でも設置が可能です。

自立運転機能搭載により、万一の停電時でも発電※6した電気を使用可能(PV‐PS40J、PV-PS55J)

万一停電した場合には、パワーコンディショナ本体にある『運転切換スイッチ』を自立運転に切り換えることで、発電した電力を使用することができます。自立運転時の電源端子は、パワーコンディショナ内部にあり、配線工事をすることでお好きなところに非常用コンセントとしてご使用いただけます。※7

※5: PV-PS40J、PV-PS55Jにおいて。IP55とはJIS C 0920で規定する防塵・防水に関する保護等級を示すものであり、故障や破損が一切生じないことを保証するものではありません。
※6: 気象条件や時間によっては発電できない場合もあります。太陽電池モジュールが1.5kW以上設置された場合でも、電力供給は最大1.5kVAまでとなります。(消費電力が100V/15Aを超えない電気製品のみ使用可能)
※7: ご使用の際は、事前に非常用コンセントの取り出し工事が必要です。

製品ラインアップ

わが家のシステムに合わせて選べる、No.1※1電力変換効率パワーコンディショナ。

屋内設置専用型

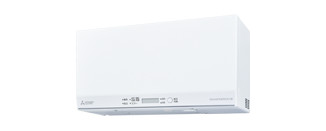

[4.4kWタイプ]PV-PN44KX
希望小売価格(税別)440,000円
●定格出力4.4kWタイプ
●電力変換効率※898.0%
●屋内設置用
●新MPPT制御
●進相無効電力制御
●自立2回路
●電圧上昇抑制の本体表示
●多数台連系認証対応
●FRT要件対応
●RS485出力端子
*本体の色調は、マンセルNo.N9.3(近似色)
[4.0kWタイプ]PV-PN40K
希望小売価格(税別)340,000円
●定格出力4.0kWタイプ
●電力変換効率※896.0%
●屋内設置用
●新MPPT制御
●進相無効電力制御
●自立2回路
●電圧上昇抑制の本体表示
●多数台連系認証対応
●FRT要件対応
●RS485出力端子
*本体の色調は、マンセルNo.N9.3(近似色)
[5.5kWタイプ]PV-PN55K
希望小売価格(税別)485,000円
●定格出力5.5kWタイプ
●電力変換効率※896.0%
●屋内設置用
●新MPPT制御
●進相無効電力制御
●自立2回路
●電圧上昇抑制の本体表示
●多数台連系認証対応
●FRT要件対応
●RS485出力端子
*本体の色調は、マンセルNo.N9.3(近似色)
[3.0kWタイプ]PV-PN30K
希望小売価格(税別)285,000円
●定格出力3.0kWタイプ
●電力変換効率※896.0%
●屋内設置用
●新MPPT制御
●進相無効電力制御
●自立2回路
●電圧上昇抑制の本体表示
●多数台連系認証対応
●FRT要件対応
●RS485出力端子
*本体の色調は、マンセルNo.N9.3(近似色)
[4.0kWタイプ]PV-PN40G
希望小売価格(税別)350,000円
●定格出力4.0kWタイプ
●電力変換効率※897.5%
●屋内設置用
●進相無効電力制御
●自立運転機能搭載
*本体の色調は、マンセルNo.N9.0(近似色)
前面パネルの色調は、マンセル
No.0.56PB8.24/0.18(近似色)
[5.5kWタイプ]PV-PN55G
希望小売価格(税別)500,000円
●定格出力5.5kWタイプ
●電力変換効率※896.5%
●屋内設置用
●進相無効電力制御
●自立運転機能搭載
*本体の色調は、マンセルNo.N9.0(近似色)
前面パネルの色調は、マンセル
No.0.56PB8.24/0.18(近似色)
[3.0kWタイプ]PV-PN30G
希望小売価格(税別)285,000円
●定格出力3.0kWタイプ
●電力変換効率※895.5%
●屋内設置用
●進相無効電力制御
●自立運転機能搭載
*本体の色調は、マンセルNo.7.65Y7.64/0.73(近似色)

屋内外設置兼用型

[4.0kWタイプ]PV-PS40J/リモコン(別売)
希望小売価格(税別)421,000円
●定格出力4.0kWタイプ
●電力変換効率※896.5%
●屋内・屋外設置用
●低騒音設計30dB
●待機時消費電力0.4W以下
●標準接続箱機能付
●自立運転機能搭載
*本体の色調は、マンセル
No.7.65Y7.64/0.73(近似色)
別売リモコン(PV‐DR401)
希望小売価格(税別)27,000円
[5.5kWタイプ]PV-PS55J/リモコン(別売)
希望小売価格(税別)600,000円
●定格出力5.5kWタイプ
●電力変換効率※896.0%
●屋内・屋外設置用
●低騒音設計30dB
●待機時消費電力0.4W以下
●標準接続箱機能付
●自立運転機能搭載
*本体の色調は、マンセル
No.7.65Y7.64/0.73(近似色)
別売リモコン(PV‐DR401)
希望小売価格(税別)27,000円
※8: JIS C8961で規定する定格負荷効率。

▲ ページトップに戻る

仕様表

屋内設置専用型

形名 PV-PN44KX [NEW] PV-PN40K [NEW] PV-PN55K [NEW] PV-PN30K [NEW]
希望小売価格(税別) 440,000円 340,000円 485,000円 285,000円
設置場所 屋内
使用環境条件 -10〜40℃※9
入力回路 1回路
定格入力電圧 DC310V
入力電圧範囲 DC50〜450V※10
定格出力電力、周波数
(連系運転時)
AC202V、50/60Hz
定格出力電力、周波数
(自立運転時)
AC101V、50/60Hz
定格出力電力
(連系運転時)
4.4kW 4.0kW 5.5kW 3.0kW
最大出力電力※11
(自立運転時)
2.2kVA 2.0kVA 2.7kVA 2.0kVA
電力変換効率※12 98.0% 96.0% 96.0% 96.0%
出力基本波力率 0.95以上
高調波歪み率 統合5%以下、各次3%以下
運転時騒音※13 30dB
主回路
方式
インバータ方式 電圧型電流制御方式
スイッチング方式 正弦波PWM方式
電気方式
(連系運転時)
単相2線式(単相3線式配電線に接続)
電気方式
(自立運転時)
単相2線式
保護機能 連系保護 OV(過電圧)、UV(不足電圧)、OF(周波数上昇)、UF(周波数低下)
単独運転検出 受動的方式、ステップ注入付周波数フィードバック方式
質量 17.7kg 16.7kg 24.6kg 16.7kg
外形寸法(W×D×H) 460×150×240mm 620×165×240mm 460×150×240mm
形名 PV-PN40G PV-PN55G PV-PN30G
希望小売価格(税別) 350,000円 500,000円 285,000円
設置場所 屋内
使用環境条件 0〜40℃※14
入力回路 1回路
定格入力電圧 DC245V DC245V DC250V
入力電圧範囲 DC50〜380V※10 DC50〜380V※10 DC115〜380V※15
定格出力電力、周波数
(連系運転時)
AC202V、50/60Hz
定格出力電力、周波数
(自立運転時)
AC101V、50/60Hz
定格出力電力
(連系運転時)
4.0kW 5.5kW 3.0kW
最大出力電力
(連系運転時)
4.0kW 5.5kW 3.3kW
定格出力電力
(自立運転時)
1.5kVA
電力変換効率※12 97.5% 96.5% 95.5%
出力基本波力率 0.95以上
高調波歪み率 統合5%以下、各次3%以下
運転時騒音※13 30dB 30dB 36dB以下
主回路
方式
インバータ方式 階調制御インバータ方式 階調制御インバータ方式 電圧型電流制御方式
スイッチング方式 正弦波PWM方式
絶縁方式 トランスレス方式
電気方式
(連系運転時)
単相2線式(単相3線式配電線に接続)
電気方式
(自立運転時)
単相2線式
保護機能 連系保護 OV(過電圧)、UV(不足電圧)、OF(周波数上昇)、UF(周波数低下)
単独運転検出 受動的方式、能動的方式
質量 14.7kg 22.7kg 14.4kg
外形寸法(W×D×H) 460×140×240mm 635×165×240mm 430×140×240mm

屋内外設置兼用型

形名 PV-PS40J PV-PS55J
希望小売価格(税別) 421,000円 600,000円
設置場所 屋内・屋外
使用環境条件 -20℃〜40℃※14
入力回路 3回路 4回路
定格入力電圧 DC230V DC245V
入力電圧範囲 DC50〜380V※10 DC50〜380V※10
定格出力電力、周波数
(連系運転時)
AC202V、50/60Hz
定格出力電力、周波数
(自立運転時)
AC101V、50/60Hz
定格出力電力
(連系運転時)
4.0kW 5.5kW
最大出力電力
(連系運転時)
4.0kW 5.5kW
定格出力電力
(自立運転時)
1.5kVA
電力変換効率※12 96.5%
(標準接続箱機能含む)
96.0%
(標準接続箱機能含む)
出力基本波力率 0.95以上
高調波歪み率 統合5%以下、各次3%以下
運転時騒音※13 30dB
主回路
方式
インバータ方式 階調制御インバータ方式
スイッチング方式 正弦波PWM方式
絶縁方式 トランスレス方式
電気方式
(連系運転時)
単相2線式(単相3線式配電線に接続)
電気方式
(自立運転時)
単相2線式
保護機能 連系保護 OV(過電圧)、 UV(不足電圧)、OF(周波数上昇)、UF(周波数低下)
単独運転検出 受動的方式、能動的方式
質量 21.0kg 29.0kg
外形寸法(W×D×H) 630×175×379mm 630×195×550mm
リモコン 対応型名 PV-DR401
希望小売価格(税別) 27,000円
使用環境条件 屋内 -10〜40℃
質量 0.2kg
外形寸法(W×D×H) 116×19×128mm
※9: 周囲温度が約30℃以上の場合および系統電圧が高い場合は、パワーコンディショナの保護機能により出力を制限することがあります。
※10: DC60V以上で運転開始。
※11: 各出力端子1回路あたりの最大出力電力は1.5kVA(100V/15A)まで。ただし、気象条件や時間帯によって発電できない場合もあります。
※12: JIS C8961で規定する定格負荷効率を表します。
※13: JIS C8980で規定する運転騒音測定値を表します。運転音は反響の少ない無響音室で測定した数値です。実際に取り付けた状態で測定すると周囲の音や反響を受け、表示の数値より大きくなることがあります。
※14: 周囲温度が25℃以上(PV-PS40J/PV-PS55Jは35℃)の場合および系統電圧が高い場合は、パワーコンディショナの保護機能により出力を制限することがあります。
※15: DC130V以上で運転開始。

機器組合せ

パワーコンディショナ 接続箱 PV-MA2250K
PV-MA1100KH/KL/KR
PV-MA1780KW
PV-MA0890KV
PV-MA2250KS
PV-MA1100KH
直列入力枚数/回路 最大接続枚数 直列入力枚数/回路 最大接続枚数
PV-PS40J 内蔵 3.5[4.0]〜10.5枚※17 23.1枚 3.5[4.0]〜10.5枚※17 23.0枚
PV-PS55J 内蔵 3.5[4.0]〜10.5枚※17 31.8枚 3.5[4.0]〜10.5枚※17 31.5枚
PV-PN30K CN03K※16 3.5[4.0]〜12.1枚 16.6枚 3.5[4.0]〜12.0枚 16.5枚
CX03G 2.9[3.4]〜9.4枚 3.0[3.5]〜9.0枚
PV-PN30G CN03G※16 7.0[7.5]〜10.5枚※17 15.5枚 7.0[7.5]〜10.5枚※17 15.5枚
CX03G 2.9[3.4]〜9.4枚 3.0[3.5]〜9.0枚
PV-PN40K CN03K 3.5[4.0]〜12.1枚 22.2枚 3.5[4.0]〜12.0枚 22.0枚
CX03G 2.9[3.4]〜9.4枚 3.0[3.5]〜9.0枚
CX04G
PV-PN40G CN03G 3.5[4.0]〜10.5枚※17 23.1枚 3.5[4.0]〜10.5枚※17 23.0枚
CX03G 2.9[3.4]〜9.4枚 3.0[3.5]〜9.0枚
CX04G
PV-PN44KX CN03K 3.5[4.0]〜12.1枚 24.4枚 3.5[4.0]〜12.0枚 24.0枚
CX03G 2.9[3.4]〜9.4枚 3.0[3.5]〜9.0枚
CX04G
PV-PN55K CN03K 3.5[4.0]〜12.1枚 30.5枚 3.5[4.0]〜12.0枚 30.5枚
CN04K 30.5枚 30.5枚
CX03G 2.9[3.4]〜9.4枚 28.2枚 3.0[3.5]〜9.0枚 27.0枚
CX04G 30.5枚 30.5枚
PV-PN55G CN03G 3.5[4.0]〜10.5枚※17 31.5枚 3.5[4.0]〜10.5枚※17 31.5枚
CN04G 31.8枚 31.5枚
CX03G 2.9[3.4]〜9.4枚 28.2枚 3.0[3.5]〜9.0枚 27.0枚
CX04G 31.8枚 31.5枚
パワーコンディショナ 接続箱 PV-MA2120K
PV-MA1050KH/KL/KR
PV-MA2100KK
直列入力枚数/回路 最大接続枚数 直列入力枚数/回路 最大接続枚数
PV-PS40J (内蔵) 3.5[4.0]〜10.5枚 24.5枚 4.0[4.5]〜10.0枚 24.0枚
PV-PS55J (内蔵) 3.5[4.0]〜10.5枚 33.5枚 4.0[4.5]〜10.0枚 34.0枚
PV-PN30K CN03K※16 3.5[4.0]〜12.0枚 17.5枚 4.0[5.0]〜12.0枚 17.0枚
CX03G 3.0[3.5]〜9.5枚 3.0[4.0]〜9.0枚
PV-PN30G CN03G※16 7.0[7.5]〜10.5枚 16.5枚 7.0[8.0]〜10.0枚 16.0枚
CX03G 3.0[3.5]〜9.5枚 3.0[4.0]〜9.0枚
PV-PN40K CN03K 3.5[4.0]〜12.0枚 23.5枚 4.0[5.0]〜12.0枚 23.0枚
CX03G 3.0[3.5]〜9.5枚 3.0[4.0]〜9.0枚
CX04G
PV-PN40G CN03G 3.5[4.0]〜10.5枚 24.5枚 4.0[4.5]〜10.0枚 24.0枚
CX03G 3.0[3.5]〜9.5枚 3.0[4.0]〜9.0枚
CX04G
PV-PN44KX CN03K 3.5[4.0]〜12.0枚 25.5枚 4.0[5.0]〜12.0枚 26.0枚
CX03G 3.0[3.5]〜9.5枚 3.0[4.0]〜9.0枚
CX04G
PV-PN55K CN03K 3.5[4.0]〜12.0枚 32.0枚 4.0[5.0]〜12.0枚 32.0枚
CN04K 32.0枚 32.0枚
CX03G 3.0[3.5]〜9.5枚 28.5枚 3.0[4.0]〜9.0枚 27.0枚
CX04G 32.0枚 32.0枚
PV-PN55G CN03G 3.5[4.0]〜10.5枚 31.5枚 4.0[5.0]〜10.0枚 30.0枚
CN04G 33.5枚 34.0枚
CX03G 3.0[3.5]〜9.5枚 28.5枚 3.0[4.0]〜9.0枚 27.0枚
CX04G 33.5枚 34.0枚
長方形モジュール(PV-MA2250K、PV-MA2250KS、PV-MA2120K、PV-MA2100KK)は1枚、台形・ハーフモジュール(PV-MA1100KH/KL/KR、PV-MA1050KH/KL/KR)は0.5枚、スリムモジュール(PV-MA1780KW)は0.8枚、スリムハーフモジュール(PV-MA0890KV)は0.4枚で計算します。
[ ]内の数字は60mケーブル(PV-DW60H)、40mケーブル(PV-DW40H)を用いた場合の最小直列入力枚数/回路です。
放射照度が1000W/m2を超える様な発電電力が大きい場合でもパワーコンディショナの出力電力は定格出力が上限となります。
※16: PV-PN30GとPV-CN03Gとの組合せ、PV-PN30KとPV-CN03Kとの組合せは、2回路入力が上限です。
※17: PV-PS40J、PV-PS55J、PV-PN30G(CN03G)、PV-PN40G(CN03G)、PV-PN55G(CN03G、CN04G)との組合せは、周囲温度(モジュール表面温度)が-11℃以下の場合には直列入力枚数10.2枚が上限となります。
PV-PN44KX
PV-PN40K / PV-PN30K
PV-PN55K
PV-PN40G
PV-PN55G
PV-PN30G
PV-PS40J
PV-PS55J

太陽電池アレイ出力ケーブル(別売部品)

形名 PV-DW60H※18 PV-DW40H※18 PV-DW30H PV-DW20H
希望小売価格(税別) 37,200円 25,400円 8,400円 5,600円
適応電線径 60m 40m 30m 20m

太陽電池アレイ間延長接続ケーブル(別売部品)

形名 PV-DWJ10H PV-DWJ05H
希望小売価格(税別) 3,200円 2,200円
適応電線径 10m 5m
※18: ケーブル断面積が3.5sqのため、各機器(接続箱・昇圧箱又は屋内外設置兼用パワーコンディショナ)との接続時は、必ずケーブルに同梱されている部品(端子・キャップ)をご使用ください。各機器に同梱されている部品は断面積2.0sqケーブル用のため使用できません。付属部品の端子および圧着端子キャップは、三菱電機製の接続箱およびパワーコンディショナ以外には使用できません。
