CNC数値制御装置 M800/M80シリーズ

CNCの常識のすべてを一新した、革新のフルラインアップ M800/M80 Series

ラインアップ

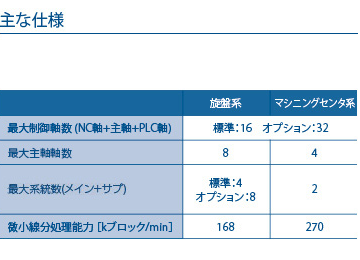

M800W

M800Wイメージ

拡張性と柔軟性を備えたプレミアムモデル

  • 制御ユニットと表示器が独立した分離型

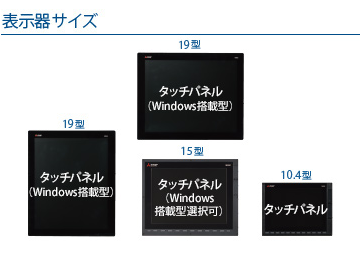

  • Windowsを搭載した拡張性の高い表示器の選択が可能
  • 4つの拡張スロットを標準装備
    オプションカードスロットによる拡張性を実現

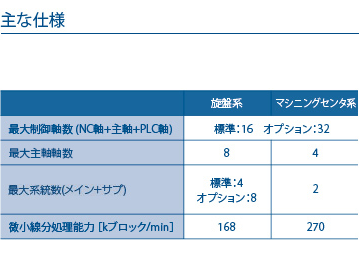

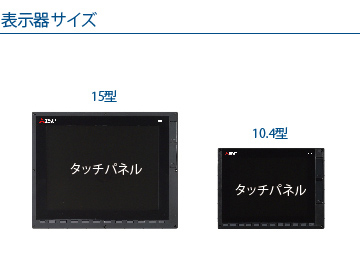

M800S

M800Sイメージ

高速高精度加工と多軸多系統制御に最適なハイグレードモデル

  • 制御ユニットと表示器が一体のパネルイン型
  • マルチCPUにより高性能と高機能描画を両立
  • Windows非搭載型表示器で快適な操作性を実現

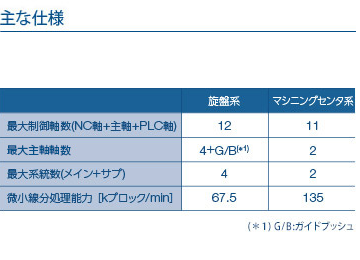

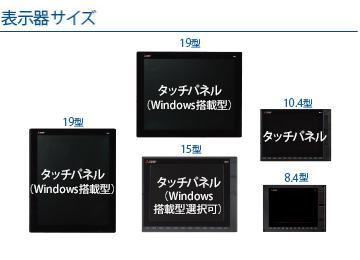

M80W

M80Wイメージ

拡張性と柔軟性を備えた 分離型スタンダードモデル

  • 制御ユニットと表示器が独立した分離型
  • Windowsを搭載した拡張性の高い表示器の選択が可能
  • 機種選定しやすいパッケージタイプ
  • 2つの拡張スロットを標準装備
  • オプションカードスロットによる拡張性を実現

M80Wシリーズ 詳細はこちら PDF

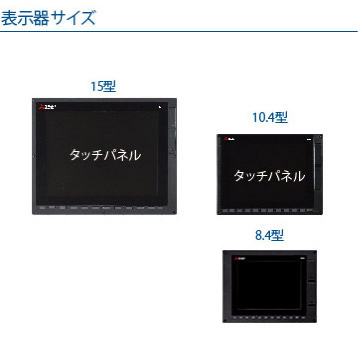

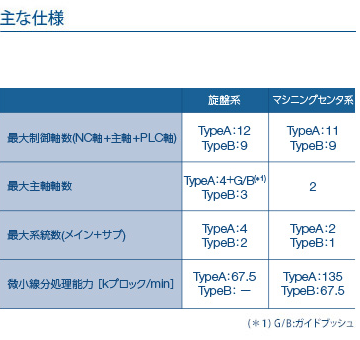

M80

M80イメージ

高生産性と使いやすさを兼ね備えたスタンダードモデル

  • 制御ユニットと表示器が一体のパネルイン型
  • 機種選定しやすいパッケージタイプ(TypeA/TypeB)
  • Windows非搭載型表示器で快適な操作性を実現

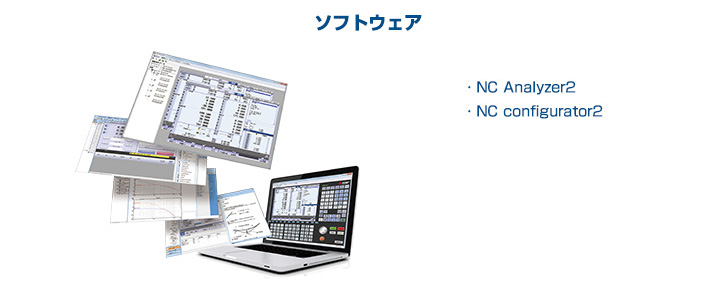

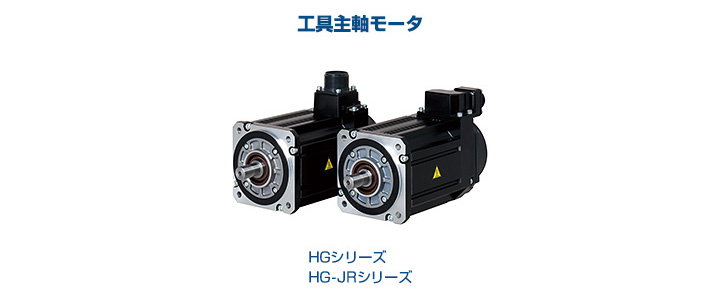

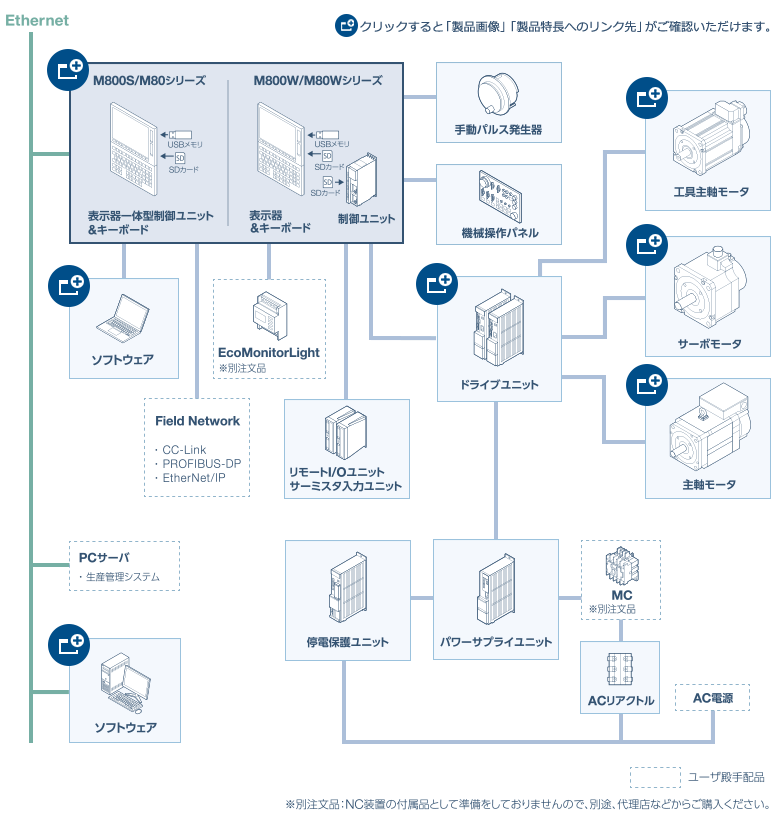

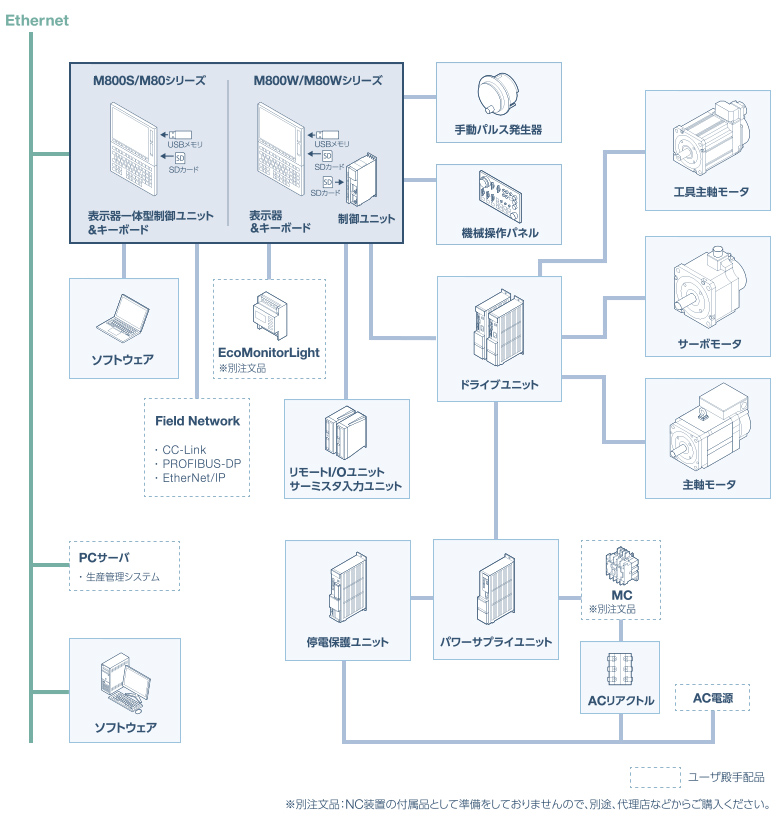

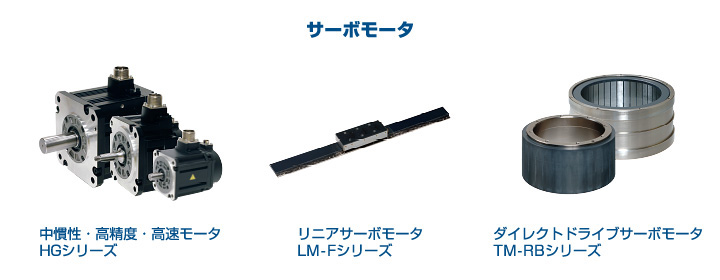

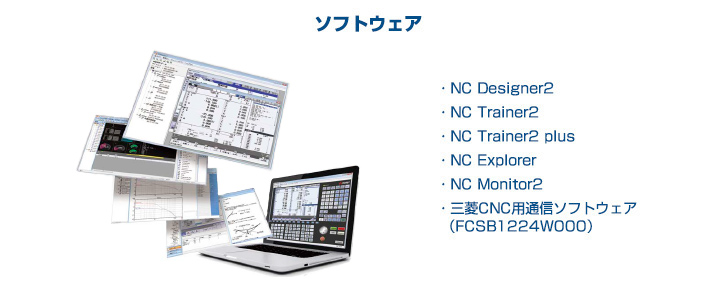

システム構成

操作性

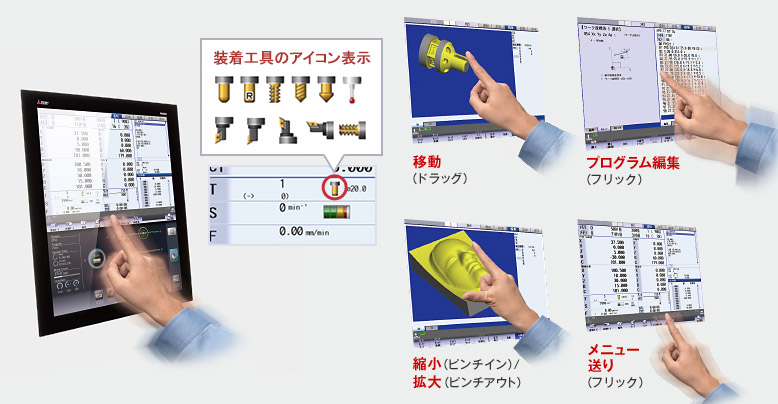

タッチパネル表示器がもたらす革新的な操作性

  • タッチジェスチャ操作による直感的で快適な操作を実現
  • 使いやすさを追求した先進的なユニバーサルデザイン
  • アイコン表示やアニメーション効果による高い視認性を実現
  • メニュー並び替えやセレクト表示により画面カスタマイズが可能
操作性イメージ

19型縦置き表示器による2分割マルチ画面

  • 機械の稼動状況が一目で分かるホーム画面
  • スマホライクな操作性によりマニュアルレスで操作が可能
  • キーボード・操作盤・マニュアル表示・手書きメモ帳を標準搭載
  • アプリケーションの追加、削除、並び替えなどカスタマイズ可能
操作性イメージ

CNC専用CPU

  • いままでの限界をはるかに超えた高速処理機能
  • 高生産性を実現する高い加工プログラム処理能力
  • 大規模なラダープログラムを高速処理可能な高いPLC処理能力
  • 使用部品点数削減(故障要因の要素削減)による製品品質向上
CNC専用CPU

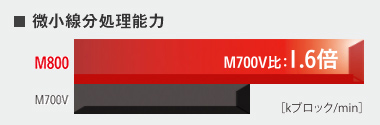

高い加工プログラム処理能力によりサイクルタイムの短縮を実現します。

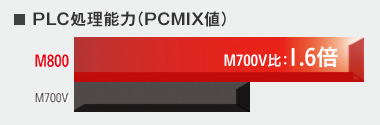

高いPLC処理能力により大規模なラダープログラムを高速に処理することができます。

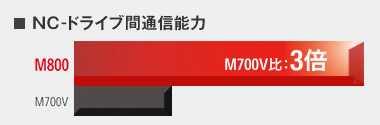

NC-ドライブ間の光通信速度の高速化により、システムの高応答化を実現し、より高精度な加工を実現します。

旋盤系機能

旋盤系機能の強化

ミーリング加工向け機能・多軸多系統制御機能を大幅強化致しました。
また、オペレータの操作性も向上させ、より複雑化する加工を簡単かつ高効率に実現することを可能としました。

より複雑化する加工を簡単かつ高効率に実現

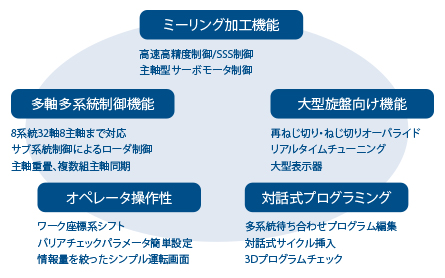

高速高精度制御やSSS制御、傾斜面加工指令への対応によるミーリング加工機能の強化や、多軸多系統制御機能の充実化など、高生産性を支える豊富な機能を搭載しました。
また、工具補正やワーク座標系シフトなど、オペレータがよく行なう操作やプログラミングのしやすさも大幅に向上し、より複雑化する加工を簡単に行なえるようになりました。

マシニングセンタ系機能

進化したマシニングセンタ系機能

高速・高精度・高品位加工を実現するためのSSS(Super Smooth Surface)制御をさらにレベルアップしました。
また、各軸の特性を最大限に活かす機能や非切削時間を短縮する機能を搭載し、高生産性を実現しました。

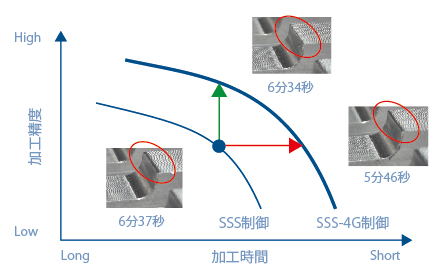

「SSS-4G制御」による高速・高精度・高品位加工

高速・高精度・高品位加工制御機能であるSSS制御をレベルアップした第4世代のSSS-4G(Super Smooth Surface – 4th Generation)制御を搭載し、各軸の特性に合わせた最適加減速などタクトタイム短縮を図る機能を充実化させました。くわえて、高速加工を行なっても機械振動を抑制することが可能となりました。
SSS-4G制御を適用することで、当社従来機種と比較して、同一加工時間であれば加工精度を向上でき、同一加工精度であれば加工時間を短くできます。

カスタマイズ機能

個性をもたらすカスタマイズ機能

より短時間に、より簡単に、高次元な画面のカスタマイズが可能となりました。
拡張性の高いハードウェアと、進化した作画アプリケーションが、工作機械の付加価値を高める支援を致します。

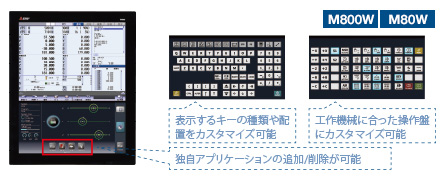

M800W/M80Wシリーズは、 2分割マルチ画面を搭載した、縦置きの19型表示器をラインアップ。 下側のホームアプリは自由にカスタマイズすることができます。

19型縦置き表示器による工作機械の付加価値向上

CNC標準画面を上側に配置し、下側のホームアプリは自由にカスタマイズできます。「CNCの操作画面を全て作成するのは難しいけど、独自性により工作機械の付加価値を向上させたい。」そんなご要望をかなえます。
お客様のアイデア次第で、その可能性は無限に広がります。

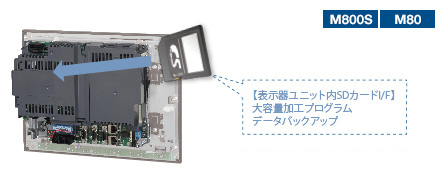

表示器背面にもSDメモリカードインタフェースを装備。
大容量の加工プログラムを格納することができます。

表示器背面のSDメモリによる大容量カスタム

制御ユニットと表示器が一体のパネルインタイプにも、表示器背面にSDメモリカードインタフェースを装備しました。 SDメモリカードを装着いただくことで、大容量の加工プログラムを格納できます。

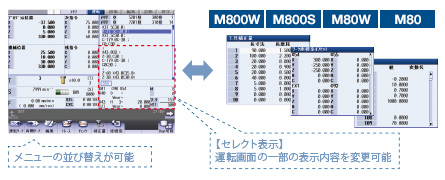

セレクト表示やメニューの並び替えにより、標準画面のカスタマイズが可能。
オペレータの好みに合わせた画面に変更することで、さらに使いやすくできます。

オペレータの好みに合わせて標準画面をカスタマイズ

オペレータごとによく使うメニューは限られています。そんな時には、メニュー表示の並び替えや削除を行なうことで余分な操作をカット。希望の画面に簡単にたどり着けます。 また、運転画面の一部の表示内容を変更可能な「セレクト表示」機能も搭載。工具補正量やコモン変数、機械メーカ殿が作成した独自画面などを常時表示するようにすることもできます。

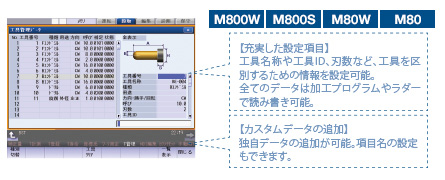

「工具管理画面」に工具に関する情報を集約し一元管理。

より充実した工具管理画面

工具に関する情報を集約・一元管理できる工具管理画面をご用意しました。
工具名称や工具IDなど豊富な設定項目を取り揃え、ラダーや加工プログラムによる読み書き・カスタムデータの追加にも対応し、より便利にお使いいただけます。
