シーケンサ MELSEC iQ-Rシリーズ 特長 基本システム構成
ベースユニット
増設ベースユニット
電源ユニット

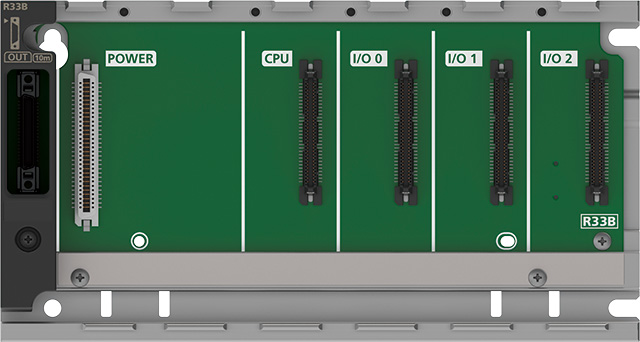

基本ベースユニット
| 項目 | R33B | R35B | R38B | R312B | R310RB | R310B-HT | R38RB-HT |
|---|---|---|---|---|---|---|---|
| 入出力ユニット装着台数 | 3 | 5 | 8 | 12 | 10 | 10 | 8 |
| 外形寸法幅［mm］ | 189 | 245 | 328 | 439 | 439 | 439 | 439 |
| 電源二重化機能 | — | — | — | — | ● | — | ● |
| 高温対応 | — | — | — | — | — | ● | ● |

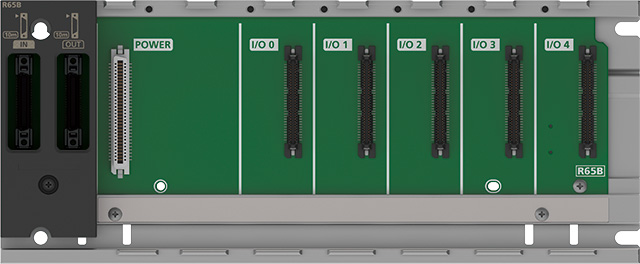

増設ベースユニット
| 項目 | R65B | R68B | R612B | R610RB | R68WRB | R610B-HT | R68RB-HT | R66WRB-HT |
|---|---|---|---|---|---|---|---|---|
| 入出力ユニット装着台数 | 5 | 8 | 12 | 10 | 8 | 10 | 8 | 6 |
| 外形寸法幅［mm］ | 245 | 328 | 439 | 439 | 439 | 439 | 439 | 439 |
| 電源二重化機能 | — | — | — | ● | ● | — | ● | ● |
| 二重化システム機能 | — | — | — | — | ● | — | — | ● |
| 高温対応 | — | — | — | — | — | ● | ● | ● |

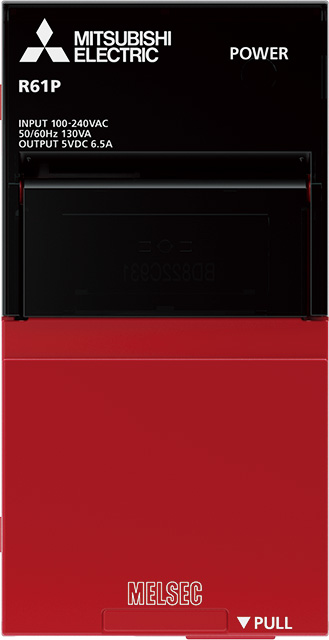

電源ユニット
| 項目 | AC入力 | DC入力 | ||||||
|---|---|---|---|---|---|---|---|---|
| R61P | R62P | R64P | R64RP | R63P | R63RP | R69P | R69RP | |
| 入力電源電圧 | AC100～240V（+10%、-15%）、50/60Hz（±5%） | DC24V（+30%、-20%）*2 | ||||||
| 入力最大皮相電力［VA］ | 130 | 120 | 160 | — | ||||
| 入力最大電力［W］ | — | 50 | 65 | |||||
| 定格出力電圧［V］ | 5 | 5 | ||||||
| 定格出力電流［A］ | 6.5 | 3.5 | 9 | 6.5 | 9 | |||
| 電源二重化機能 | — | — | — | ● | — | ● | — | ● |
| DC24Vサービス電源 | — | ● | — | — | — | — | — | — |
- *2.R63Pは、-35%対応

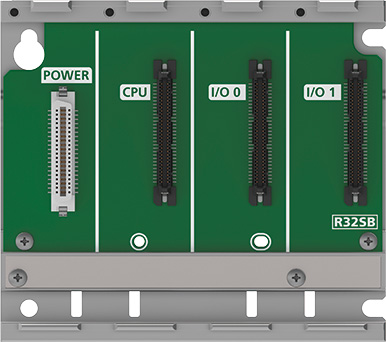

スリムタイプ基本ベースユニット
| 項目 | R32SB | R33SB | R35SB |
|---|---|---|---|
| 入出力ユニット装着台数 | 2 | 3 | 5 |
| 外形寸法［mm］ | 114 | 142 | 198.5 |

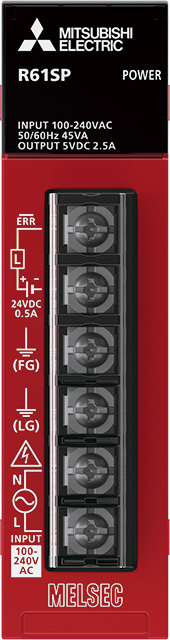

スリムタイプ電源ユニット
| 項目 | R61SP |
|---|---|
| 入力電源電圧 | AC100～240V（+10%、-15%）、 50/60Hz（±5%） |
| 入力最大皮相電力［VA］ | 45 |
| 定格出力電圧［V］ | 5 |
| 定格出力電流［A］ | 2.5 |
