機種を選定する クラッチ・ブレーキ機種選定ツール

例2. 巻出しの場合

種類選択 パウダブレーキ
選定方法 手動選定 ZKB-1.2XN
条件入力 張力:40~80[N]
巻径:75~250[mm]
ラインスピード:5~15[m/min]
ギヤ比 直結(R=1)

Step 1 種類選択

「パウダブレーキ」を選択した例を紹介します。

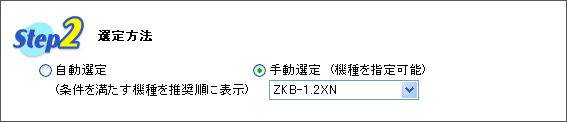

Step 2 選定方法

「手動選定: ZKB-1.2XN」を選択します。

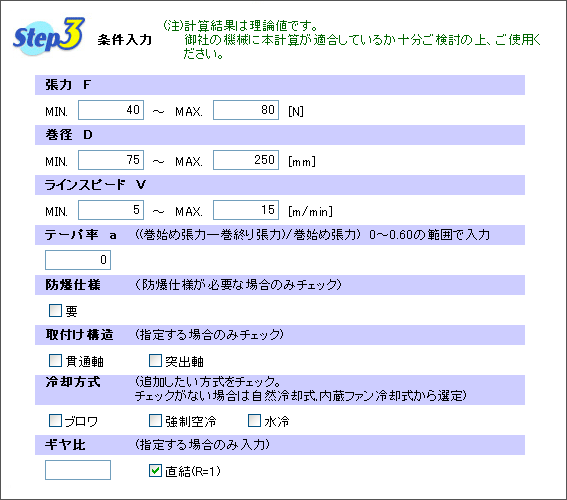

Step 3 条件入力

条件を入力します。

条件を入力後、「計算開始」を選択します。

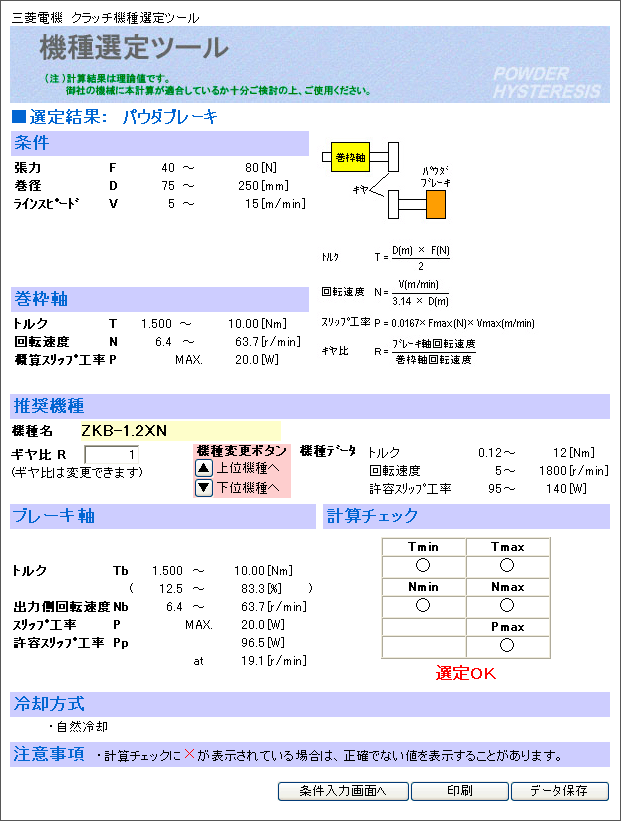

選定結果

  • 選定結果の「条件」が入力した条件と合っているかご確認ください。
  • 計算結果がすべて「○」になっているかご確認ください。
    「×」になっている場合は「条件入力画面へ」を選択し、再度条件を入力し計算してください。
