例3. 巻出し（逆転入力）の場合
| 種類選択 | パウダブレーキ |
|---|---|
| 選定方法 | 手動選定 ZKB-1.2XN |
| 条件入力 | 張力：40～80［N］ 巻径：75～250［mm］ ラインスピード：1～5［m/min］ |
| ギヤ比 | 直結（R=1） |
Step 1 種類選択
「パウダブレーキ」を選択した例を紹介します。

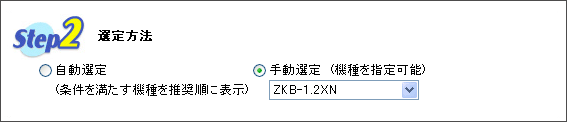

Step 2 選定方法
「手動選定： ZKB-1.2XN」を選択します。
Step 3 条件入力
条件を入力します。
条件を入力後、「計算開始」を選択します。
選定結果
- 選定結果の「条件」が入力した条件と合っているかご確認ください。
- 計算結果に「×」があるので、「条件入力画面へ」を選択し、再度条件を入力し計算してください。
Nminが×の場合、出力側回転速度が5r/min以下となる領域があります。この場合、パウダブレーキ（逆転入力）が有効です。
Step1に戻りパウダブレーキ→パウダブレーキ（逆転入力）に変更し再選定を行います。
再選定
| 種類選択 | パウダブレーキ（逆転入力） |
|---|---|
| 選定方法 | 手動選定 ZKB-1.2BN |
| 条件入力 | 張力：40～80［N］ 巻径：75～250［mm］ ラインスピード：1～5［m/min］ |
| ギヤ比 | 直結（R=1） |

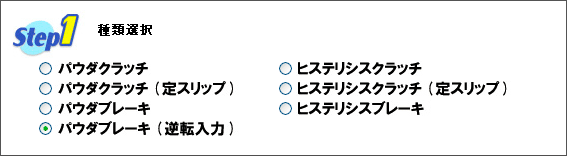

Step 1 種類選択
「パウダブレーキ（逆転入力）」に変更します。

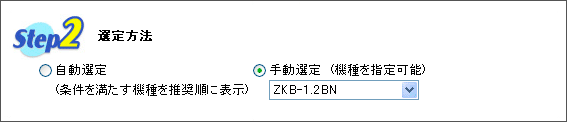

Step 2 選定方法
「手動選定： ZKB-1.2BN」を選択します。

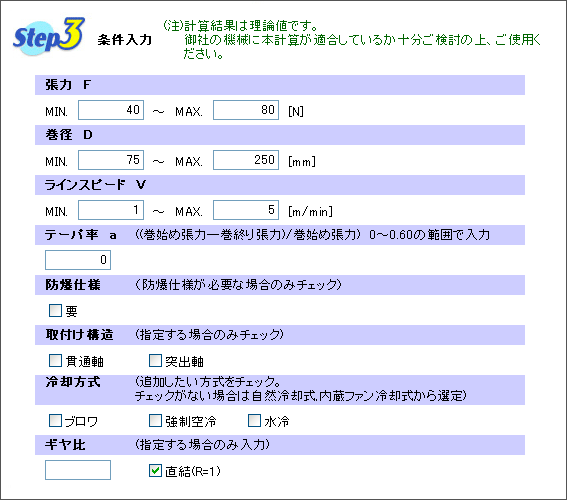

Step 3 条件入力
さきほどと同じ条件を入力します。
条件を入力後、「計算開始」を選択します。

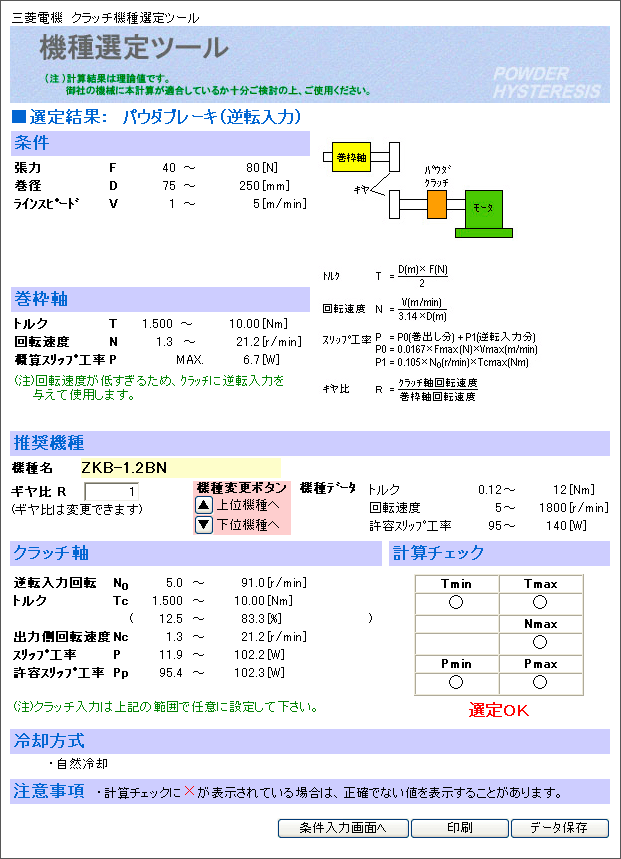

再選定結果
- 選定結果の「条件」が入力した条件と合っているかご確認ください。
- 計算結果がすべて「○」になっているかご確認ください。
「×」になっている場合は「条件入力画面へ」を選択し、再度条件を入力し計算してください。
ギヤードモータの選定
クラッチ選定結果の「逆転入力回転」と「トルク」の値から、ギヤードモータを選定します。
ギヤードモータ選定条件
| クラッチ仕様 | ギヤードモータ仕様 |
|---|---|
| クラッチ入力 N0 5.0～91.0r/min ⇒ 5＜ 出力軸 回転速度 ＜91r/min |
|
| トルク TC 1.500～10.00Nm ⇒ 出力軸許容トルク 10.00×2倍＝20Nm以上 ┗安全率 |
|
GM-S特性表
| 出力 (kW) |
出力軸 回転速度 （r/min） |
公称 減速比 |
実減速比 | 出力軸 許容トルク （Nm） |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | ||||||
| 0.2 | 500 | 600 | 1/3 | 1/3.07 | 3.5 | 2.9 | |||
| 300 | 360 | 1/5 | 1/4.97 | 5.9 | 4.9 | ||||
| 150 | 180 | 1/10 | 1/9.93 | 12 | 9.8 | ギヤードモータ 選定結果 |
|||
| 100 | 120 | 1/15 | 1/14.81 | 18 | 15 | ⇒ | |||
| 75 | 90 | 1/20 | 1/20.08 | 24 | 20 | 出力：0.2kW 減速比：1/20 |
|||
| 60 | 72 | 1/25 | 1/23.85 | 29 | 25 | ||||
| 50 | 60 | 1/30 | 1/28.88 | 33 | 29 | ||||
| 37.5 | 45 | 1/40 | 1/41.07 | 47 | 39 | ||||
| 30 | 36 | 1/50 | 1/48.96 | 59 | 49 | ||||
| ・ ・ ・ |
|||||||||
