MELSERVO-J5シリーズ　回転型サーボモータ 特長

バッテリ交換作業やバッテリの在庫管理が不要となり、メンテナンスコストを削減します。
標準で対応しているのでサーボモータ予備品も減らせます。

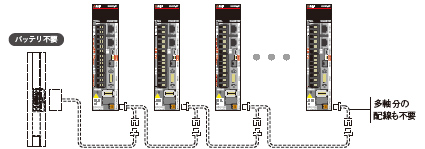

多軸システムでは、サーボアンプ間にバッテリケーブルの配線が必要でしたが、バッテリレス絶対位置エンコーダによりバッテリケーブル配線は不要となります。

制御盤 (サーボアンプ) と機械 (回転型サーボモータ) を切り離しても位置データを消失しないので、装置搬送時の作業が簡単です。
また海上輸送や航空輸送時のリチウム金属電池の取扱いを気にせずに輸送できます。

バッテリレス絶対位置エンコーダを標準搭載しながら、従来機種HG-KRシリーズと比べ小型化を実現。またフラット型もラインアップしました。
装置の小形化に貢献します。

HK-ST/HK-RT ^*1 /HK-JT ^*1 シリーズは、ねじ締め不要のワンタッチロックにて配線作業が向上します。
ストレートタイプとアングルタイプに対応しています。

[HK-ST/HK-RTシリーズ]
電源/エンコーダ/電磁ブレーキ全てワンタッチロックで接続可能です。また、ねじ締めタイプのコネクタにも対応しています。

[HK-JTシリーズ]
電源/エンコーダ全てワンタッチロックで接続可能です。また、ねじ締めタイプのコネクタにも対応しています。
電磁ブレーキは、ねじ締めタイプのコネクタに対応しています。

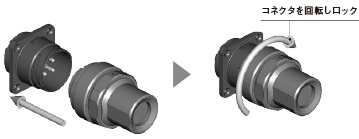

ワンタッチロック

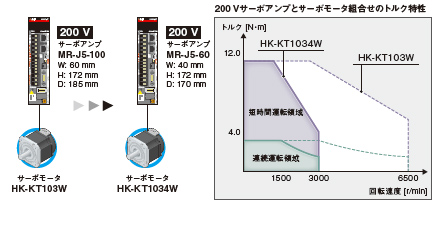

組み合わせるサーボアンプを変更することにより、最大トルクを増大させることが可能です。タクトタイムを短縮できます。

*1. HK-KT13W サーボモータと200 W サーボアンプの組合せの場合

サーボアンプの容量より小さいサーボモータを駆動可能となりサーボアンプの予備品種類を削減できます。

例えば400 Wサーボアンプの場合、サーボモータは50 W, 100 W, 150 W, 200 W, 400 Wの組合せに対応しています。

200 Vサーボアンプにて、400 Vのサーボモータ
HK-KT_4_W/HK-ST_4_Wの駆動が可能です。
200 Vサーボアンプとの組合せのトルク特性に満足する運転の場合は、サーボアンプの容量を下げることにより、コスト削減・設置スペース削減に貢献します。

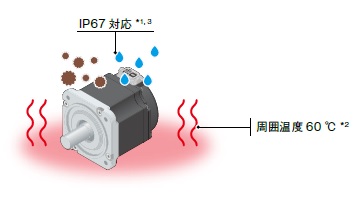

保護等級IP67  ^{*1, 3} 、周囲温度60℃  ^*2 対応により、環境耐性が向上します。

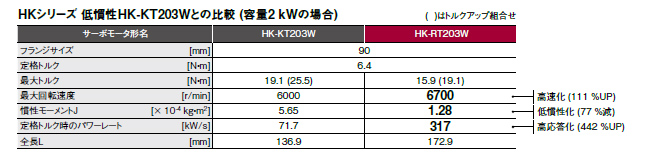

梱包装置、搬送装置に最適な高パワーレートのサーボモータです。
最大回転速度を10000 r/minに対応した機種もラインアップ。 ^*1
さらなるタクトタイム短縮に貢献します。

MR-MD333Gは分解能26ビットのバッテリレス絶対位置エンコーダを標準搭載したHK-KT0536E2-S1に対応します。 ^*1
