耐環境性強化モデルとは

ここが凄い!6つのTough
1
高温・低温に強い
-20~65℃2
高輝度で外光に強い
従来比2倍以上3
紫外線に強い
紫外線約95%カット4
振動・衝撃に強い
従来比2倍以上5
水圧に強い
IP66FIP67F6
規格に強い
安全規格船級規格GT25耐環境性強化

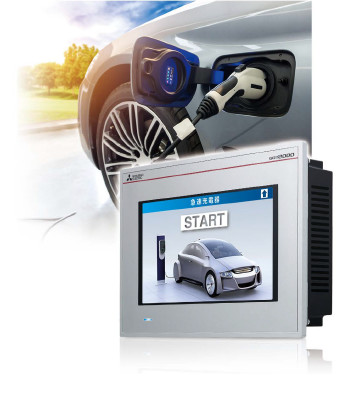

ハードな環境にタフなやつ
- Ethernet 2ポート
- RS-232
- RS-422/485
- CC-Link IE Field Basic
- 音声出力(内蔵)
- 7型
ハードウェア特長

項目 | 仕様 |
---|---|
ディスプレイ | 7型ワイド TFTカラー液晶 65536色 |
解像度 | WVGA 800×480ドット |
バックライト | 白色LED |
パネル色 | 銀 |
パネル材料 | アルミニウム |
ユーザメモリ | 格納用メモリ(ROM)…32MB 動作用メモリ(RAM)…128MB |
標準インタフェース | Ethernet(2ポート)、RS-232、RS-422/485 USBホスト(USB-A)…1ch(USB2.0(High-Speed 480Mbps)) USBデバイス(USB Mini-B)…1ch(USB2.0(High-Speed 480Mbps)) 音声出力(φ3.5 ミニジャック) SDメモリカードインタフェース |
拡張インタフェース | - |
無線LAN通信ユニット インタフェース |
無線LAN通信ユニット装着用 |
使用周囲温度 | -20 ~ 65℃ |
輝度 (液晶パネル単体) |
1000cd/m2(Typ) |
耐紫外線 | 約95%カット(370nm) |
保護構造 | 前面部:IP66F、IP67F 盤内部:IP2X |
耐振動 | 19.6m/s2(連続的)、19.6m/s2(断続的) |
耐衝撃 | 392m/s2(40G) |
専用オプション | UV保護シート、耐油カバー、スタンド |
GT25耐環境性強化モデルの外観[前面/背面]
![GT25耐環境性強化モデルの外観[前面]](/fa/products/hmi/got/pmerit/got2000/tough/images/img_tough_front.jpg)
![GT25耐環境性強化モデルの外観[背面]](/fa/products/hmi/got/pmerit/got2000/tough/images/img_tough_back.jpg)
① |
---|
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
GOT前面 | 金属筐体により、耐振動・耐衝撃性が向上しました。 また、紫外線を約95%カット(370nm)。IP66F、IP67Fにも適合しています。 |
---|---|
Ethernetインタフェース(2ポート) | 最大4種類の異なるメーカの各種FA機器を同時に接続できます。 CC-Link IEフィールドネットワークBasic対応機器の接続も可能です。 |
RS-422/485インタフェース | 各種FA機器、バーコードリーダと接続できます。 |
RS-232インタフェース | 各種FA機器、バーコードリーダ、シリアルプリンタと接続できます。 |
音声出力インタフェース (φ3.5 ミニジャック) |
φ3.5 ステレオミニプラグ(3極)をつないで音声出力ができます。 |
USBインタフェース: ホスト(USB-A) |
USBメモリでプロジェクトデータを転送したり、ロギングデータなどの本体データを取り出すことができます。 USBマウス・キーボード・バーコードリーダ*・RFIDリーダ*の接続も可能です。
|
USBインタフェース: デバイス(USB Mini-B) |
パソコンと接続してデータ転送できます。 |
SDメモリカードインタフェース | アラームやロギングデータなど大量のデータを保存できます。 |
無線LAN通信ユニット インタフェース |
無線LAN通信ユニットを装着できます。 |
選んで、作画。美しい画面が思いのままに…


使い慣れた、GOT2000シリーズ共通の表示器画面作成ソフトウェアGT Works3で画面作成できます。
- *耐環境性強化モデルのGT Works3対応バージョンは、Ver.1.195D以降です。
- *GT Works3の機能詳細については「GT Works3」をご参照ください。
