作画の効率向上も、画面資産の有効活用も。
直感的な操作で、GOTの作画が思いのままに。

表示器GOTの画面作成を総合的にサポートするソフトウェアです。よりイメージ豊かな画面作成をサポートするために、「簡単」、「綺麗」、「使いやすい」の3つをテーマに、使う立場から発想した機能により、作画工数の削減を実現します。

ソフトウェアダウンロード

最新版・アップデート版
日本語版  英語版

体験版・お試し版

 
仕様一覧

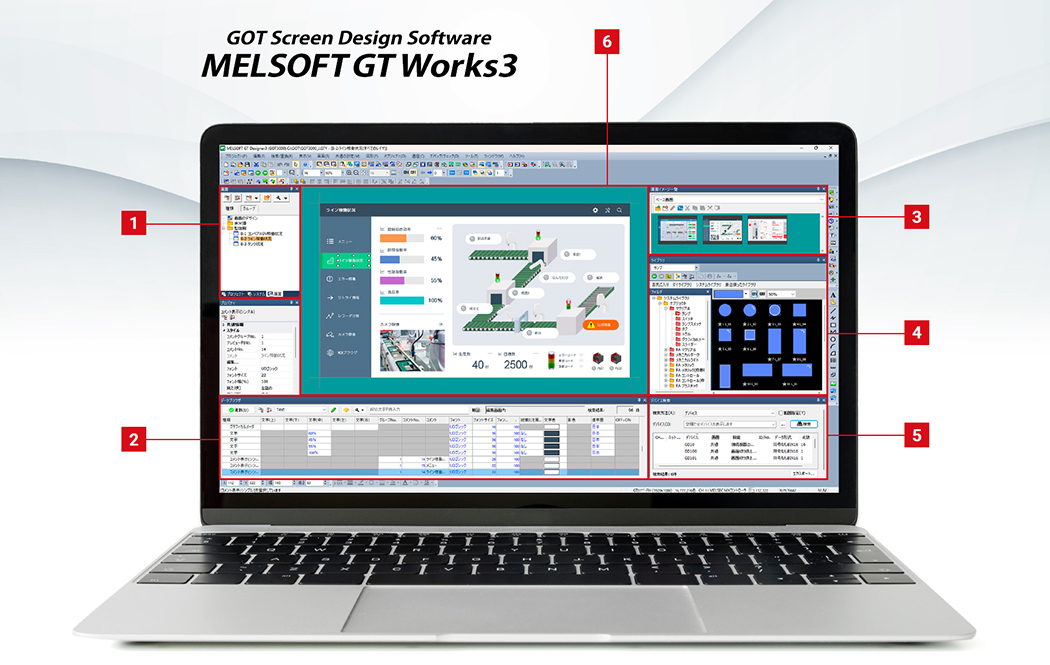

エンジニアリングをより快適に

エンジニアリングをより快適に

  • 1ワークツリー

    画面、システム、プロジェクトごとに管理・設定

  • 2データブラウザ

    プロジェクト全体で設定内容の確認と直接編集ができ、設計工数を削減

  • 3画面イメージ一覧

    各種画面をイメージで確認でき、画面の探索が容易

  • 4ライブラリ

    豊富なパーツとフレームアニメーションを使用してきれいな画面を作成

  • 5デバイス検索

    使用しているデバイスやラベルをすばやく検索

  • 6画面エディタ

    画面作成工数を削減する各種機能で効率よく設計

画面作成

豊富で美しいパーツを使ってお好みの画面を作成

UPDATEDライブラリ

NEWベクター形式の新しいパーツを多数追加しました。拡大縮小しても画質が変わらずきれいに表示し、フルカラーで色を指定できます。パーツを大きくしてもプロジェクトデータのサイズは変わりません。

従来ラスター形式

NEWベクター形式

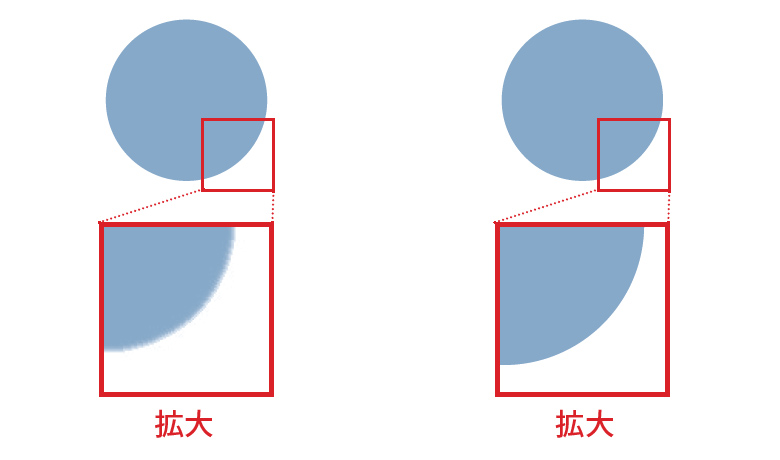

ベクター形式で、どの大きさでもエッジを美しくきれいに表示

ベクター形式で、どの大きさでもエッジを美しくきれいに表示

従来ラスター形式

NEWベクター形式

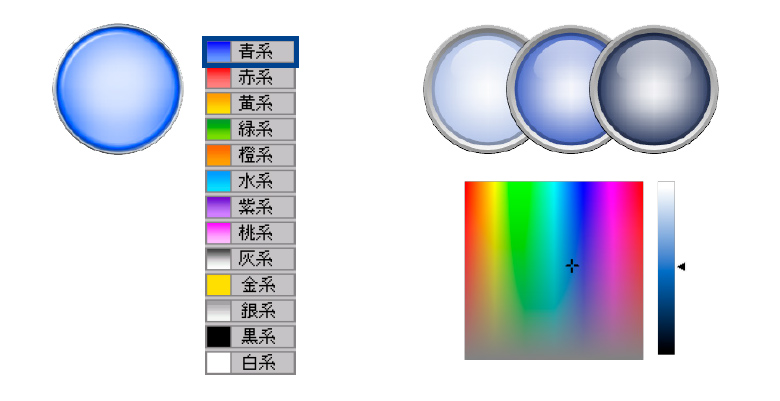

ベクター形式で、フルカラーから色を指定可能

ベクター形式で、フルカラーから色を指定可能

さまざまな設定を一か所で効率よく設計

UPDATEDデータブラウザ

  • プロジェクト内のさまざまな設定内容をまとめて表示し、直接編集できます。画面や設定数が多いデータも効率よく確認・修正できます。
  • NEWデータブラウザの表示項目をプリセットで変更・切り替えできます。例えば、画面に関する設定を編集したいときは画面用のプリセット、テキストに関する設定を変更したいときはテキスト用のプリセットなどと切り替えて編集することで、効率よく設計できます。ユーザ独自のプリセットも作成できます。
データブラウザ

コピー機能の進化で設定工数削減

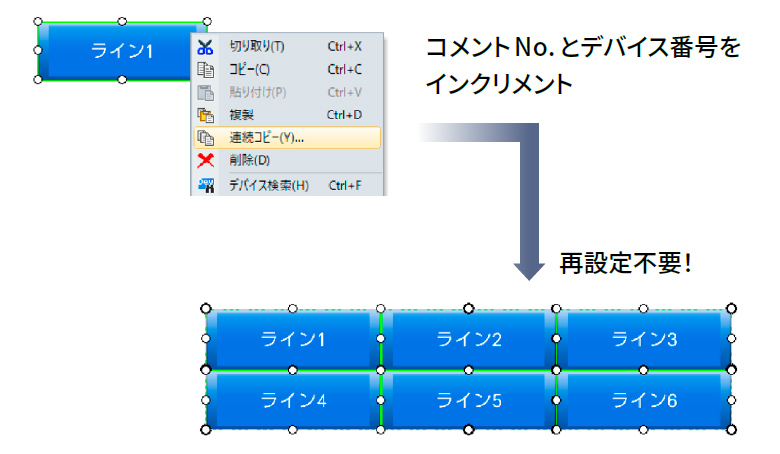

UPDATED連続コピー

  • 図形、オブジェクトを一度に複数コピーできます。
  • コピーする際、コピー元の情報をもとにデバイス番号などをインクリメントでき、再設定の手間を削減します。

【インクリメント対応項目】

  • デバイス番号
  • ユーザID
  • コメントグループNo.
  • 移動先ID
  • コメントNo.
  • NEW配列の要素数
連続コピー

スクリプトの設計工数を削減

NEWスクリプトブロック

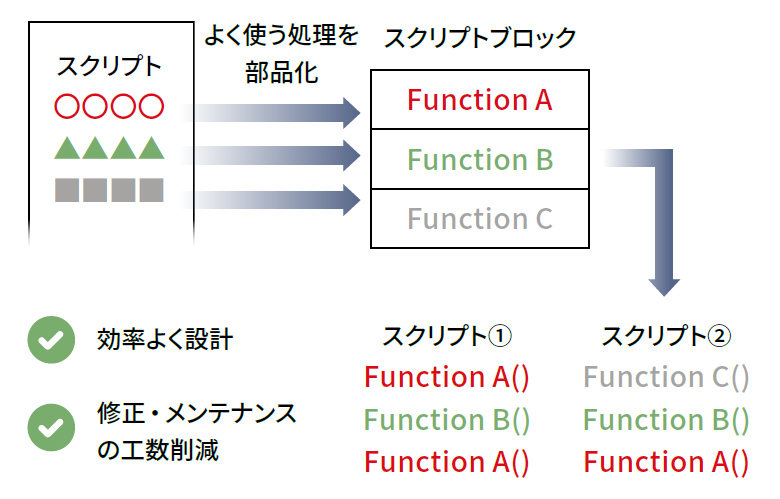

ある一つの処理を分割して繰り返し使えるように部品(ブロック)化できます。作成したスクリプトブロックを使って効率よく開発できます。

スクリプトとは：
C言語に似たプログラミング言語でGOTの表示を制御できる機能です。

スクリプトブロック

デバッグ

実機がなくても手軽に机上でデバッグできる

UPDATEDシミュレータ(GT Simulator3)

  • シミュレータ(GT Simulator3)を使用して、パソコン上でGOTの操作をシミュレートできます。
  • GOTのプロジェクトデータで、連携するシーケンサのプロジェクトをあらかじめ指定しておくと、GOTのシミュレータ(GT Simulator3)だけ起動すれば、シーケンサのシミュレータ(GX Simulator3)が自動で起動し、すぐにデバッグを開始できます。
シミュレータ(GT Simulator3)

流用

流用して設計工数を削減

すぐに使えるアドオンプロジェクト(サンプル画面) をご用意しています。視認性・操作性に優れたデザインで提供します。

接続アドオンプロジェクト
サーボアンプ接続GOT Drive
インバータ接続GOT Drive
その他三菱電機FA機器接続
他社FA機器接続
機能アドオンプロジェクト
カメラ(ライブ表示、録画、再生)
画面作成例(ロギング、グラフ、アラーム)

プロジェクト資産を簡単流用

流用作成

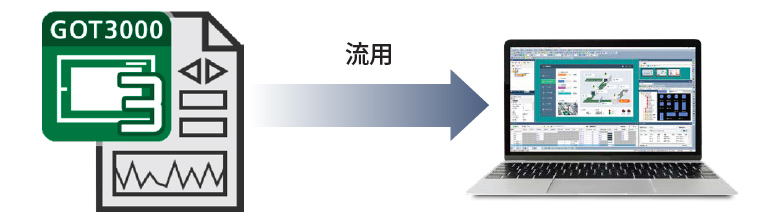

GOT3000用のプロジェクトデータをプロジェクト単位または画面単位で流用できます。

流用作成

管理

プロジェクト管理が簡単

UPDATED画面ツリー

  • 作成したベース画面、ウィンドウ画面、モバイル画面を一覧表示し、新規作成や編集ができます。
  • NEW画面を用途別にグループ化し、管理の手間を軽減します。
  • NEWマウス操作による複数画面選択に対応。グループ別表示ではドラッグ＆ドロップで画面グループを変更できます。

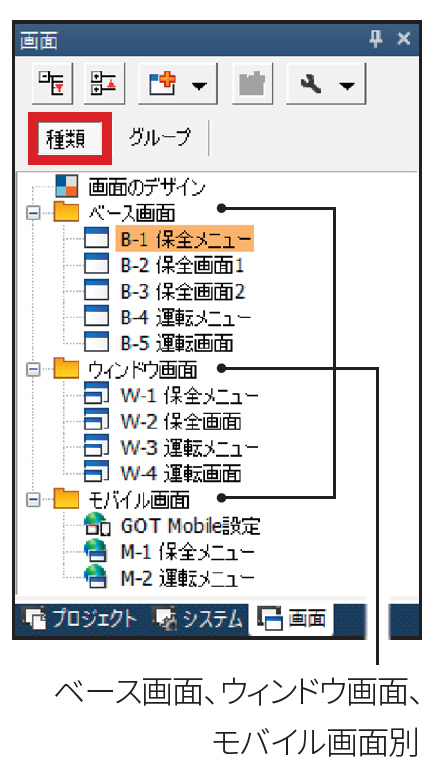

画面を種類別に表示

画面を種類別に表示

タブで切り替えて表示

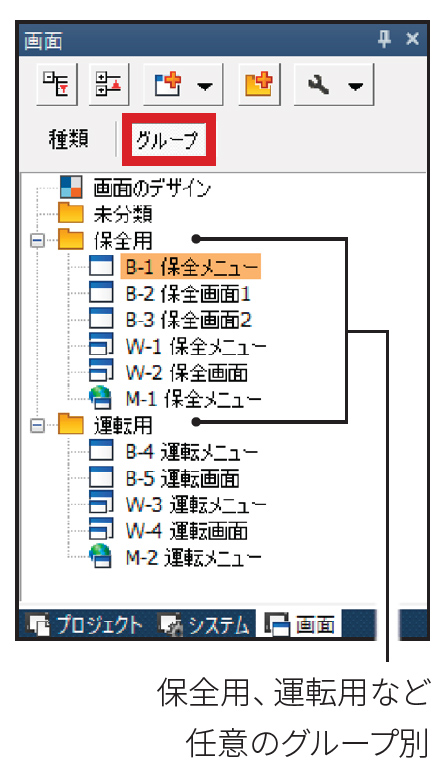

画面をグループ別に表示

画面をグループ別に表示

キレイな画面を簡単に作成できる、おすすめのパーツをご紹介！

NEWパーツライブラリ

作画ソフトウェアGT Designer3には、きれいなパーツがたくさんシステムライブラリに登録されています。

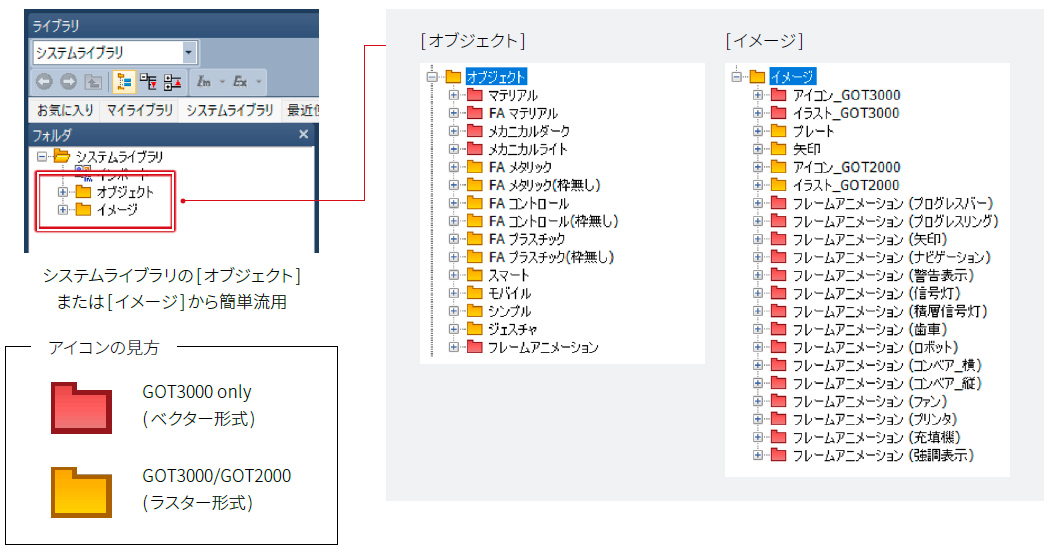

パーツライブラリ
新規パーツによる画面デザイン例

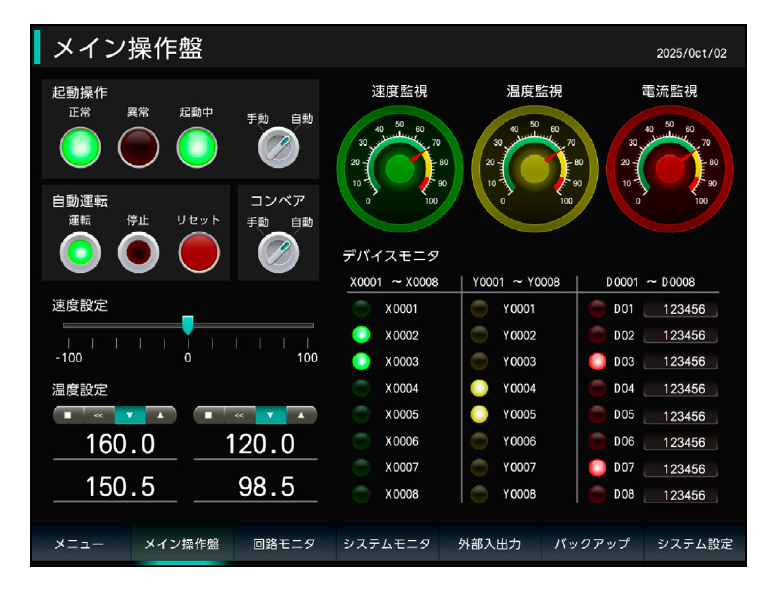

  • ・マテリアル

    マテリアル

  • ・FAマテリアル

    FAマテリアル

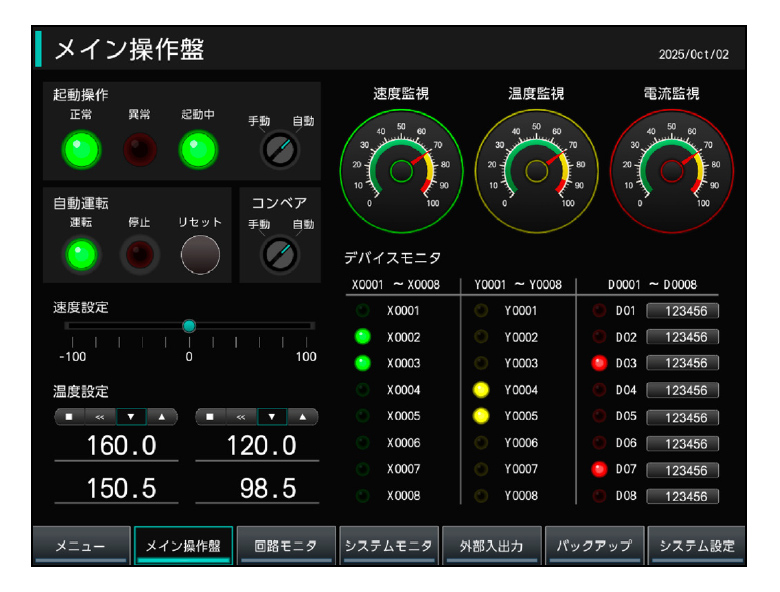

  • ・メカニカルダーク

    メカニカルダーク

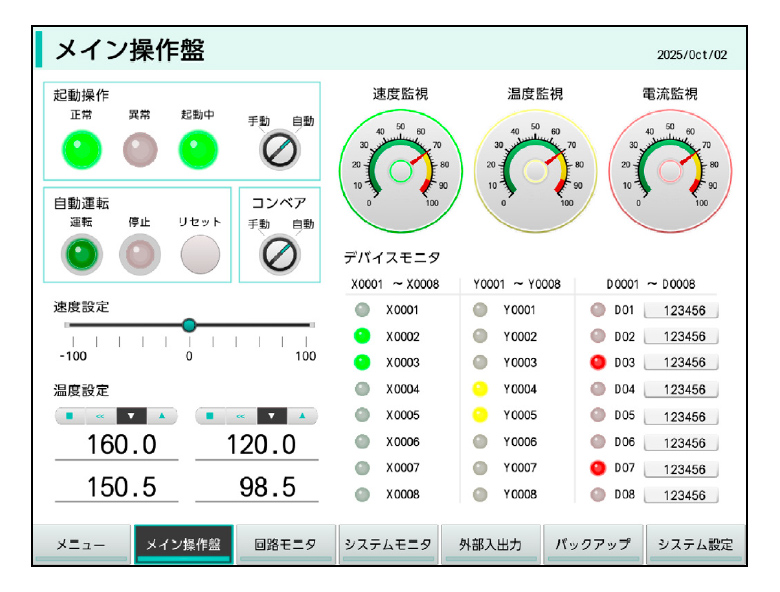

  • ・メカニカルライト

    メカニカルライト
その他新規パーツ例

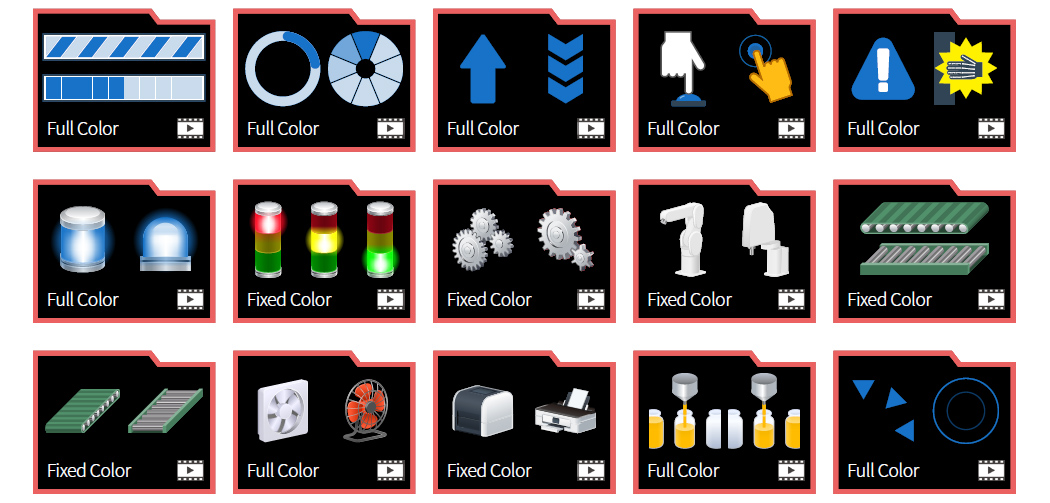

  • ・フレームアニメーション*

    フレームアニメーション
    • *ライブラリで登録しているフレームアニメーション以外にも、使用したいアニメーションファイル(PNG、APNG、GIF)を画面上に配置できます。

  • ・アイコン_GOT3000

    アイコン_GOT3000

  • ・イラスト_GOT3000

    イラスト_GOT3000
Full Colorフルカラー[一部パーツのみ固定色]

Fixed Color固定色

画面構成 (GOT2000)

画面構成 (GOT2000)
ワークツリー プロジェクトの管理が簡単！
GOT Graphic Ver.2 きれいな画面を簡単作成！
シミュレータ ワンクリックで動作確認！
ライブラリ きれいな画面を簡単作成！
グラフィカルメータ わかりやすいキレイなメータを簡単に作成！
表 表を簡単に作成！
データブラウザ 設定内容の確認が簡単！
デバイス検索 デバイスやラベルなどをすばやく検索
画面イメージ一覧 作成した画面をすばやくサムネイル表示
流用作成(画面) キーワード検索で画面の流用がさらに簡単に！
