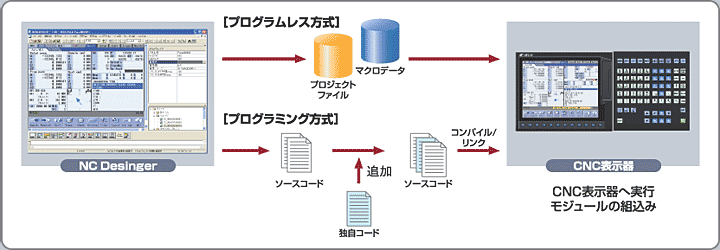

NC Designerは、お客様独自のカスタム画面を簡単に作成することができるGUI（Graphical User Interface）ソフトウェアです。NC Designerには、プログラムをほとんど作成することなく直ぐに動作させることができるプログラムレス方式と作画した画面データからソースコードを自動生成するプログラミング方式があります。

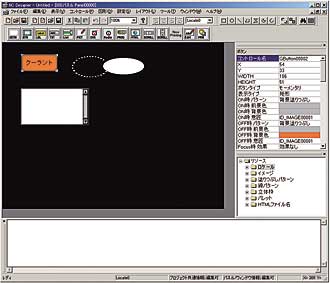

■Windows®のメリットを生かした画面作画ツール
・	図形やさまざまな機能を持った部品を画面上にレイアウトすることにより、画面データを作成することができます。

■簡単に制御処理を追加できるマクロ機能
・	マクロ機能で処理を記述しておくことにより、コントロールに対して操作を行ったときにさまざまな処理を実行できるようにする機能です。マクロ言語を使ってNC Designer上で制御処理を記述できるため、C言語などのプログラミングをすることなく簡単に制御処理を追加することができます。

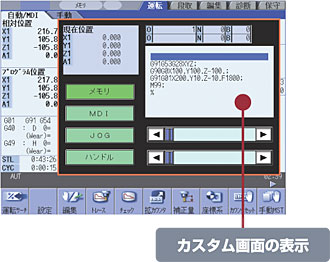

■作成した画面は、NCのメニューに登録可能
・	NC Designerで作成した画面を運転・段取り・編集画面のメインメニューに登録することができます。

■画面開発を強力にサポートするC言語ライブラリ
・	描画だけでなくマウス・キーなどのイベント管理やウィンドウシステムなどのGUIを構築する上で必須となるウィンドウ機能をサポートします。

　

プロパティウィンドウ	コントロール、図形、プロジェクト、スクリーン、ウィンドウ、フレームのプロパティを設定します。
リソースビュー	リソースデータをツリー表示します。また、リソースの登録も可能。
ソースコード生成	作成した画面データを各種ソースコードとして生成します。
インタプリタデータ生成	プログラムレス方式のデータを出力します。
シミュレーション機能	作成した画面データの表示、動作を、PC上でシミュレートできます。
編集機能	コピー、切り取り、貼り付け、検索、置換などの各種編集操作。
レイアウト機能	位置揃えやサイズ揃え、回転などのレイアウト可能。
ロケール切換え	コントロールには最大16個までロケールを設定できます。
エラーチェック	各種設定ミスをチェックできます。
コントロール一覧表	作成したコントロールとそのプロパティ設定を一覧表示できます。
