目的別ソリューション 計装/二重化ユニット紹介
プロセス制御用機能ユニット（MELSEC iQ-Rシリーズ）
MELSEC-Qシリーズの特長を継承しつつ、さらに高速、高分解能な絶縁アナログ入出力ユニットをラインアップしています。診断機能付き入出力ユニットやHART®通信対応アナログユニットなどを活用することで、機器の予防保全やメンテナンス性を向上したシステムを構築できます。
MELSEC iQ-Rシリーズ/Qシリーズ プロセス制御用機能ユニット チャンネル数一覧*1
| チャンネル数 | チャンネル間絶縁アナログ入力 | HART®通信対応 アナログ入力 |
|||
|---|---|---|---|---|---|
| 電圧/電流入力 | ディストリビュータ （2線式伝送器対応） |
熱電対入力 | 測温抵抗体入力 | ||
| 16チャンネル | R60AD16-G | ─ | — | — | — |
| 8チャンネル | R60AD8-G (Q68AD-G) |
─ | R60TD8-G (Q68TD-G-H01/02) |
R60RD8-G (Q68RD3-G) |
R60ADI8-HA |
| 6チャンネル | ─ | R60AD6-DG (Q66AD-DG) |
─ | ─ | — |
| 4チャンネル | (Q64AD-GH) | ─ | (Q64TD) (Q64TDV-GH) |
(Q64RD-G) | — |
| 2チャンネル | ─ | (Q62AD-DGH) | ─ | ─ | — |
| 1チャンネル | ─ | ─ | ─ | ─ | — |
| チャンネル数 | チャンネル間絶縁 アナログ出力*1 |
温度調節*1 | チャンネル間絶縁 パルス入力 |
サーモ監視 | |
|---|---|---|---|---|---|
| 電圧/電流出力 | 熱電対入力 | 測温抵抗体入力 | |||
| 16チャンネル | R60DA16-G | ─ | ─ | ─ | ─ |
| 8チャンネル | R60DA8-G | ─ | ─ | RD60P8-G (QD60P8-G) |
─ |
| 6チャンネル | (Q66DA-G) | ─ | ─ | ─ | ─ |
| 4チャンネル | ─ | R60TCTRT2TT2-TS R60TCTRT2TT2（BW） (Q64TCTT(BW)N) |
R60TCRT4-TS R60TCRT4（BW） (Q64TCRT(BW)N) |
─ | ─ |
| 2チャンネル | (Q62DA-FG) | ─ | — | ─ | ─ |
| 1チャンネル | ─ | ─ | — | ─ | RD55UP06-V-B050 |
- *1.オンラインユニット交換可能なユニットに関しては、各種マニュアルをご参照ください。
- *2. 入力：熱電対、微小電圧、電圧、電流 出力：電流
括弧書きの形名はMELSEC-Qシリーズのユニットです。MELSEC-QシリーズのユニットをMELSEC iQ-Rシリーズのシステムで使用する場合は、リモートI/O局に接続したRQ増設ベースやその下段のQ増設ベースに装着してください。
診断機能で予防保全を実現
診断機能付き入出力ユニットは、通常の入出力ユニットにはない断線および短絡検出機能を搭載しています。断線や短絡をモニタリングすることで、システムの誤動作を未然に防げます。

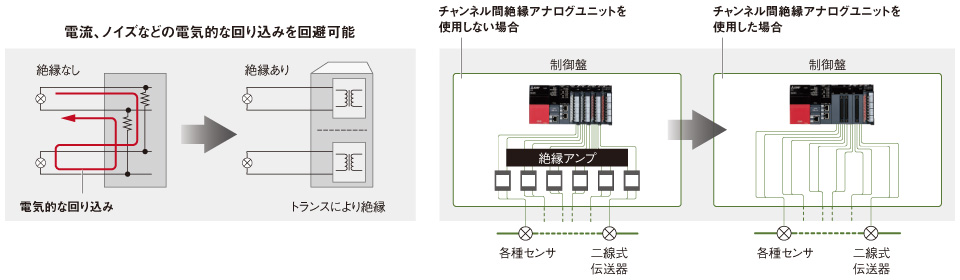

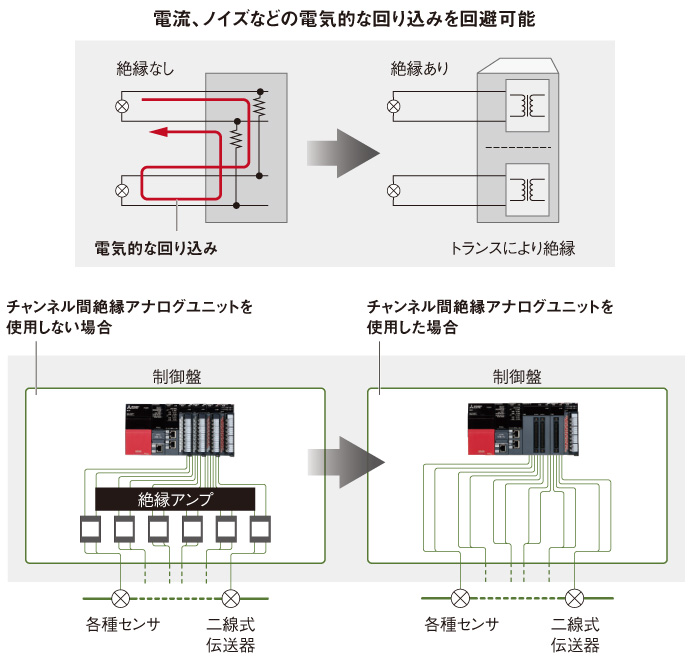

チャンネル間の絶縁と低コストなシステム構築を実現
計装システムでは、電流やノイズなどの電気的な回り込みを防ぐため、アナログ入出力チャンネル間の絶縁が要求されます。また、アナログ入出力点数が多いため、チャンネルあたりの単価低減が求められます。8チャンネルと同形状のコネクタに対応した16チャンネルアナログ入出力ユニットにより、低コストでシステムを構築できます。

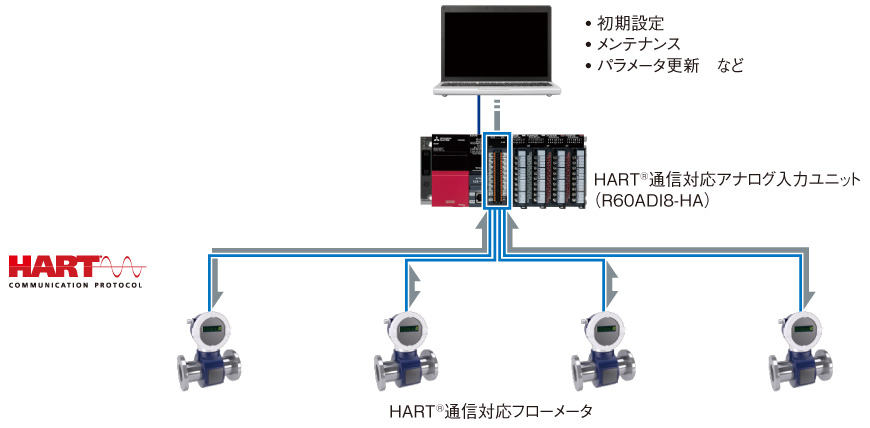

フィールド機器との通信を可能にするHART®通信
HART®通信に対応したフィールド機器と通信ができます。HART®通信対応アナログ入力ユニットは、アナログ入力以外にも、各機器がもつ情報の読込み、各機器へのパラメータの書込みを行えます。フィールド機器の予防保全やメンテナンス工数削減を実現できます。

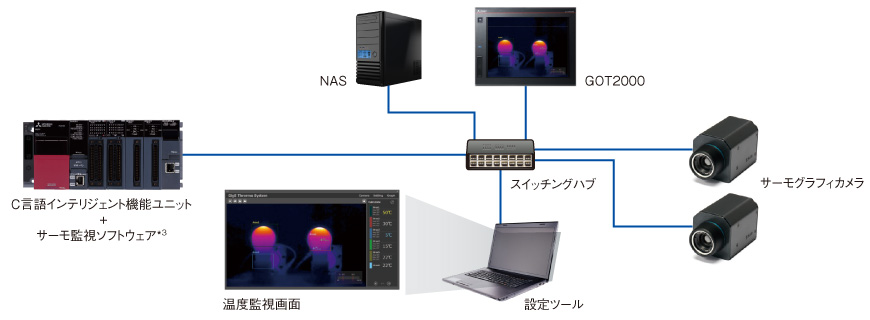

パソコンレスでサーモグラフィカメラを活用した温度監視システムを構築可能
サーモ監視ソフトウェア*3をインストールしたC言語インテリジェント機能ユニットとサーモグラフィカメラを直接接続し、温度計が配置できない対象物でも温度測定が可能です。また表示器（GOT）、NASなども接続でき、サーモグラフィカメラが検出した温度情報や、温度画像に変換したデータをFTPサーバーへ送付できます。
- *3.三菱電機メカトロニクスソフトウエア株式会社製
