IH取り付け
システムキッチン加工図※IH クッキングヒーターの設置面はフラットであること。
ビルトイン型
ビルトイン型（トッププレート幅45cmトップ）

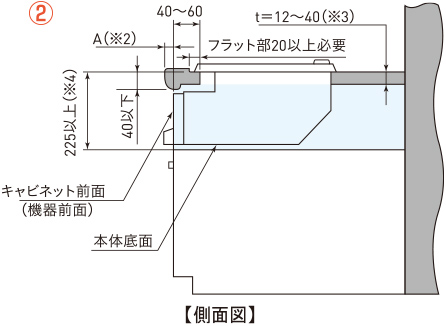

※1据付の際、前面より奥行20mmまでは600mm幅の空間が必要です。
※2A寸法はワークトップ前面とキャビネット前面（機器前面）との差です。
※3ワークトップの厚みが薄いと（12mm未満）、後固定金具が固定できません。その場合は当て木を添えてください。
※4本体底面孔をふさがないように225mm以上の高さが必要です。

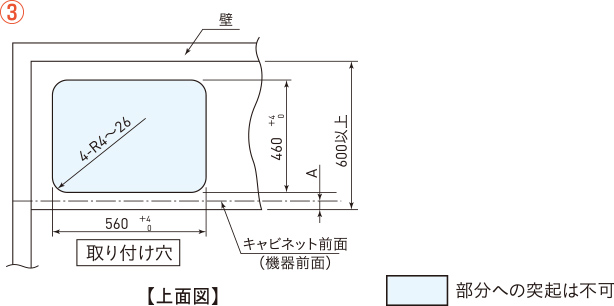

※5ワークトップ奥行寸法については、①取り付け穴寸法：460＋40mm、②穴前部寸法：25mm以上、③穴後部寸法：50mm以上を確保してください。

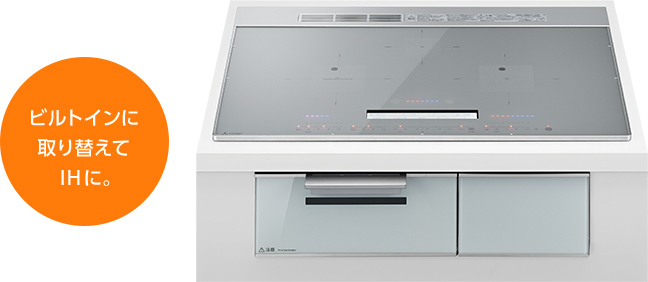

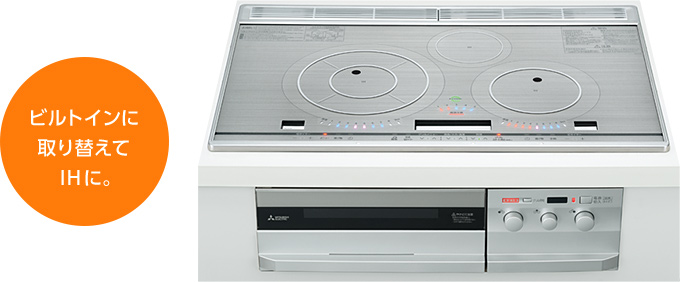

システムキッチン（ビルトインタイプ）をお使いの方
①ガスコンロの高さが（225mm以上）なら、タテ・ヨコの寸法を確認して交換。
②背の高いガスコンロ（230mm以上）なら、隙間があくので部材で調節。
・IHの下または上に専用隙間かくしルーバーを使います。
③背の低いガスコンロ（210mm以下）なら、キッチン扉をつけ直す作業が必要です。
（そのままでは取り付けできません。）
・扉を必要寸法分だけ下げて付け直します。
・扉の下側をけこみ（両となり）に合わせてカットします。
※キッチンにより、ガスコンロと庫内を仕切る板がありますので、外して付け直します。
IHクッキングヒーターをガスオーブンの上部へ併用設置することはできません。
（トップ幅60cm/扉色：ホワイト）

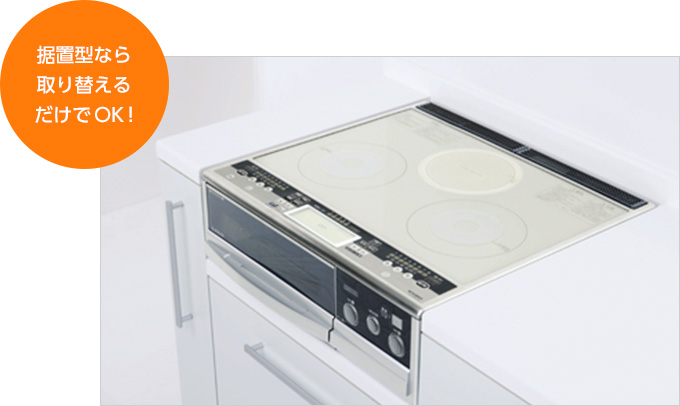

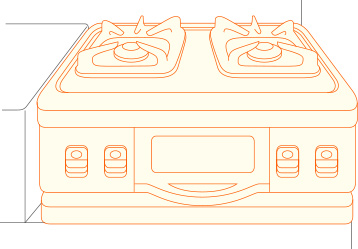

コンロ置き台をお使いの方
ビルトインタイプ（60cmトップの場合）

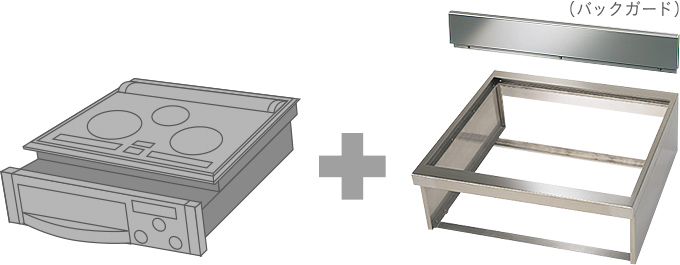

- （1）別売の設置枠を使います。
（CS-ZWAKU60） - （2）壁との隙間の汚れ防止のため、必要により枠にバックガードを使います。
（CS-ZBG60） - （3）枠ごと、ガスコンロとおきかえます。

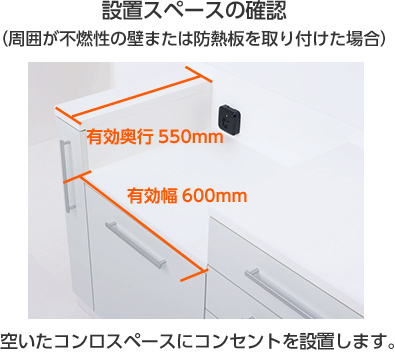

（コンセントは、30A用・20A用を確認しお買い求めの上、つけておきます。）
※露出型コンセントにて設置の場合は、手前側に少し出る場合があります。

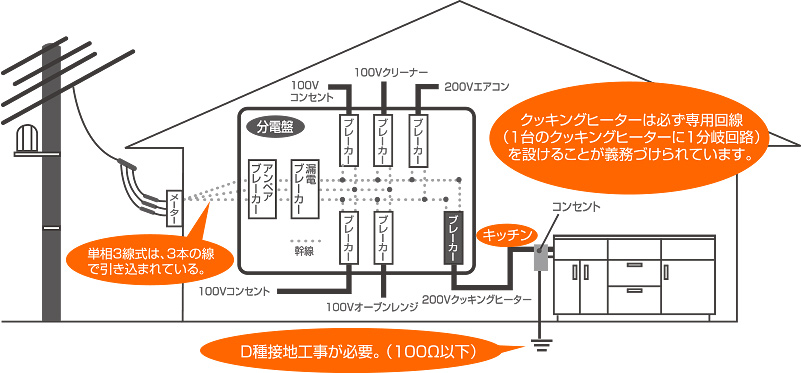

配線工事について
IHクッキングヒーターは、単相3線式200Vの電源が必要
- 単相3線式の確認
（単相2線式の場合は、単相3線式に切替え工事が必要です。） - アンペアブレーカーと幹線の太さの確認
（容量が足りない場合は、幹線の張替え工事が必要です。） - 分電盤の空きブレーカーの確認
（空きブレーカーがない場合は、増設工事が必要です。） - 三相200V（動力電源）には絶対に接続しないでください。
