高天井・大空間の冬季の温度改善もエアー搬送ファンにおまかせ！

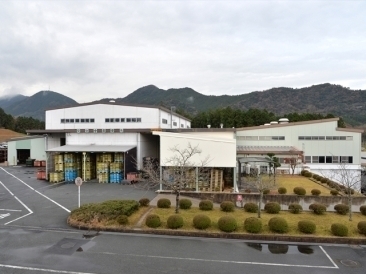

三井金属アクト株式会社 九州工場 様 （福岡県京都郡）
三井金属アクト様は、自動車ドア周りの機能部品の開発、製造および販売をグローバルに展開しています。
長い歴史の中で育んできた開発力、生産技術力、そして品質管理技術力で、お客様が満足する良質な製品を提供し続けています。
福岡県京都（みやこ）郡にある九州工場は、日本で唯一の生産拠点として、近年独自開発のソフトを使用した、生産状況・温度・電力などの「見える化」を推進しているモデル工場です。

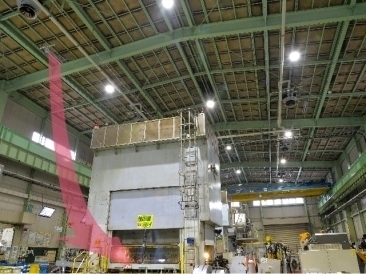

プレス棟
- 納入製品
-
-
プレス棟AH-3009TCA-G（受注生産品）、第1工場AH-2009SA／AH-4010TCA-G（受注生産品）、第2工場AH-3009TCA-G（受注生産品）／AH-2009SA ※受注生産品の納期は約2ヶ月です。納期は工場受付から工場出荷までの手配期間を示します。
-
- 納入時期
-
2016年03月

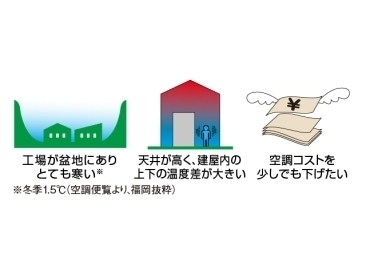

導入前の悩み
- 作業空間を快適にしたいけど
-
広い工場でもすみずみまで風が届くか心配…
天井にはクレーンが走っているところもあり、煩雑な設置は避けたい…
騒音や風で作業者に不快感を与えないような最適な設置は？
導入後の効果

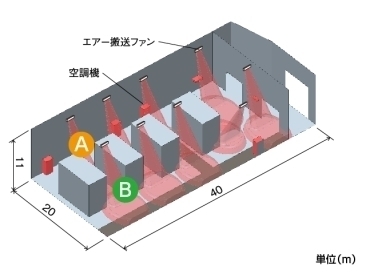

- 天井の高い建屋には暖気の吹き降ろし！（プレス棟）
-
建物内の上下の温度差が大きいことが悩みでしたが、エアー搬送ファンを導入し、上昇する暖気を吹き降ろすことで温度差を改善しました。
機器条件
形名：AH-3009TCA-G
風量：2020（m3/ｈ）/台
消費電力：0.142kW/台
設置台数：9台
吹出角度：67.5°下吹き

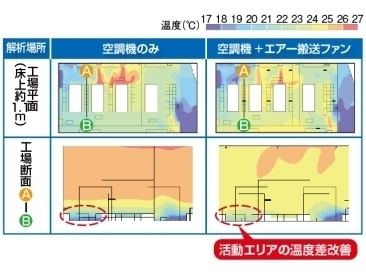

- 温度分布解析結果（プレス棟）
-
空調機のみの場合、人の活動エリアである床上1.1m地点まで暖気が到達しておらず上部に暖気が滞留しているが、エアー搬送ファンを運転することで上部の暖気が吹き下ろされ、人の活動エリアまで暖気が到達していることがわかる。
測定条件
外気温度：冬季1.5℃（空調便覧より、福岡抜粋）
初期室内温度：冬季1.5℃（空調便覧より、福岡抜粋）
空調機設定温度：23℃

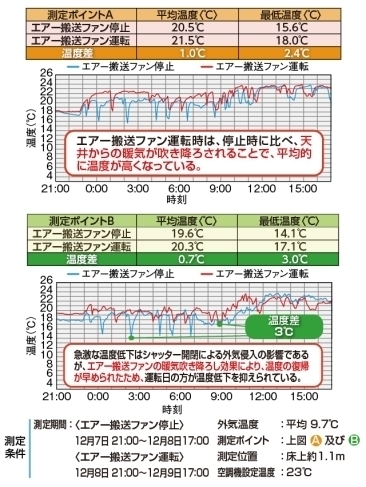

- 各測定ポイントにおける測定結果（プレス棟）
-
測定ポイントの平均温度から、0.7℃～1.0℃の改善効果が見られた。
最高温度はほとんど変わらないものの、最低温度はエアー搬送ファン停止日／ 運転日で最大3.0℃の温度差が見られた。

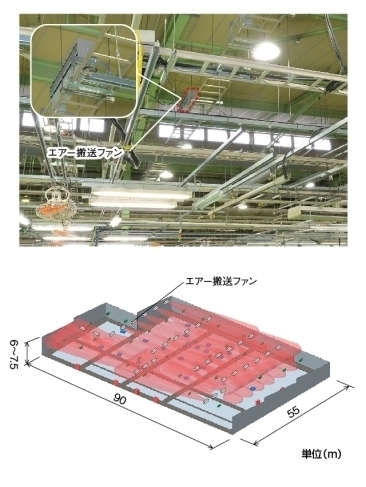

- 大空間でも暖気をしっかりサーキュレーション！（第1工場）
-
ダクトレスなので、配線等で煩雑な天井面でも設置ＯＫ。
暖気をしっかり攪拌。
機器条件
形名：AH-4010TCA-G
風量：2020（m3/ｈ）/台
消費電力：0.142kW/台
設置台数：18台
吹出角度：0°水平
形名：AH-2009SA
風量：2020（m3/ｈ）/台
消費電力：0.142kW/台
設置台数：14台
吹出角度：67.5°下吹き

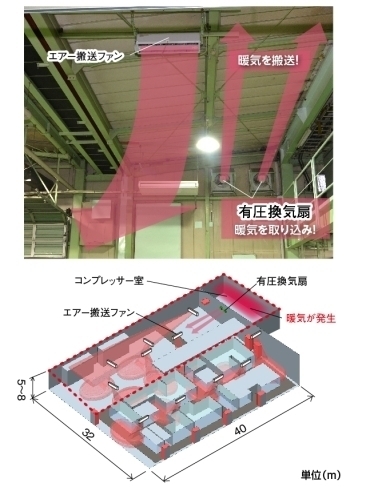

- 熱源からの暖気を有効活用します！（第2工場）
-
①隣接するコンプレッサーから排出される暖気を有圧換気扇で取り込み。
②エアー搬送ファンで暖気を搬送。
機器条件
形名：AH-3009TCA-G
風量：2020（m3/ｈ）/台
消費電力：0.142kW/台
設置台数：1台
吹出角度：0°水平
形名：AH-2009SA
風量：2020（m3/ｈ）/台
消費電力：0.142kW/台
設置台数：10台
吹出角度：67.5°下吹き
お客様の声
三井金属アクト株式会社 技術本部本部長 原 様
エアー搬送ファン導入前は、工場の作業エリアは寒いのに、上に行くにつれて暑く、かなりの温度差を感じました。
温度差を解消するため業務用扇風機等の導入を検討する中で、エアー搬送ファンの提案を受けました。
デモ機で予想以上の空気の流れを実感し、採用に至りました。
上昇した暖気を吹き降ろすことで温度差が解消され、空調機の設定温度が30℃→23℃に変更できました。
作業エリアが暖かくなり、生産現場の方々からも好評価を頂いております。
また、設置費用も安価に抑えられ、非常に満足しています。
