システム部材(給気タイプ用雨水浸入抑制部材)

給気により室内に浸入する雨水を「不織布フィルター」&「チャンバー」でブロック。


製品仕様はこちら

新商品を取り付けると・・・



雨浸入を抑制

不織布フィルターとチャンバーが雨水を逃さずキャッチ


給気により吸い込まれた雨滴を厚さ10mmの不織布フィルターで捕集。さらにフィルターから飛び散った雨滴(2次飛散雨滴)はチャンバーでしっかりキャッチし、室内への雨水浸入を抑制します。

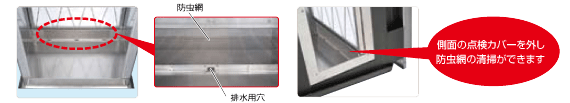

2ステップ補正で雨水をブロック! 当社試験結果 側面の点検カバーを外し防虫網の清掃ができます

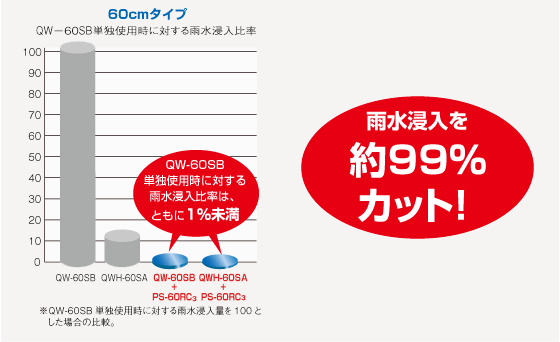

雨水浸入比較

雨水浸入比率はすべて1%未満

雨水浸入を約99%カット!



水対策

オールステンレス(SUS304)で塩害地域にも対応


耐食性に優れたオールステンレス(SUS304)構造を採用。塩害地域でも使用でき、幅広い環境に対応します。

断熱材の採用で結露を抑制


上面・側面から底面まで外周部に断熱材を使用。給気による雨水浸入抑制部材の結露を抑制します。

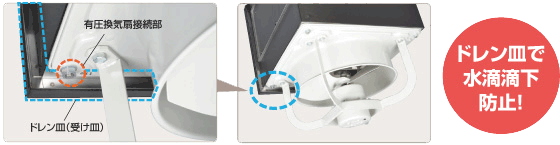

水滴垂れを防止するドレン皿

点検口や有圧換気扇取付部からの水滴を受けるドレン皿を装備。床などへの水滴垂れを防止します。
近接設置OK!



スピード施工

フランジ端部の立上構造で施工性が容易


取付フランジを立上げたことで、三角シール作業が容易になりました。
フランジ端部の立上構造により、シールング施工が容易

両側引き出し構造で設計の自由度アップ


フィルターユニットに両側引き出し構造を採用。設計や設置がよりスムーズに行えます。
フィルターユニットは両側引き出し構造なので、設計・設置の自由度が向上



簡単メンテナンス

フィルターは洗うだけで、再利用が可能


不織布フィルターは中性洗剤で洗うことで再利用できます(洗浄可能回数10回)。年1回(目安※2)フィルターを洗浄・交換するだけなので、メンテナンスが簡単です。
  • 2:塵埃が多い場所など環境条件が悪い場合は、さらに頻繁に洗浄・交換をしてください。
雨水浸入
抑制部材
有圧換気扇
PS-40RC EWF-40DSA-Q、EWG-40BSA-Q、EWG-40CSA-Q、EWF-40DTA-Q、EWG-40BTA-Q、
EWG-40CTA-Q、EWF-40DTA40A-Q、EWF-40ETA40A-Q
PS-50RC EWF-45ETA-Q、EWF-50FTA-Q、EWG-50DTA-Q、 EWF-50FTA40A-Q
PS-60RC EWG-60FTA-Q
  • 適用機種以外の有圧換気扇と組合せて使用しないでください。保護装置(有圧換気扇のモータの安全装置、配線のブレーカ等)が動作する場合があります。
