産業用有圧換気扇(機器冷却用-標準タイプ)

組み込み用途に最適な薄形・高静圧・高耐久の20~30cmタイプが新登場。
ラインアップがますます充実。


製品仕様はこちら  標準タイプ  回転センサー付タイプ

薄形化、施工性、高静圧・大風量、異常検知機能付き



薄形化

薄形重視の新設計で、最大20mmの薄形化を実現。組み込み用途に最適。


新薄形ダブリュキューブファンと新モータ取付構造で従来品※1比最大20mmの薄形化を実現しました。盤の小型化やトップランナー変圧器2014導入による変圧器の大型化に伴い狭小化する盤内のスペースを有効に活用できます。
  • 1:従来品EF-USタイプ

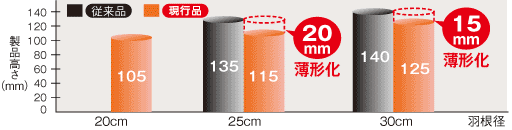

■従来品との高さ比較
薄形化 20mm薄形化



高静圧・大風量

従来品※2に比べ最大44%風量をアップし、壁などをしっかり冷却。


新薄形ダブリュキューブファンと機器冷却用専用ダクトの組合せで、高静圧化と大風量化を実現しました。
風方向 羽根径 開放風量(m3/h) 風量UP
新商品 従来品
排気形 25cm 1230 / 1430 1140 / 1320 8% / 8%
30cm 1920 / 2220 1680 / 1980 14% / 12%
給気形 25cm 1200 / 1400 860 / 970 40% / 44%
30cm 1850 / 2200 1490 / 1670 24% / 32%

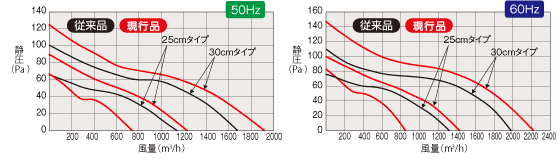

グラフ
  • 2:従来品EF-USタイプ



軸受け耐久性向上・本体周囲温度60℃対応

耐久性約5倍!

従来品※3に比べ、耐久性が飛躍的に向上。


モータ軸受けに高温耐久性の高いウレアグリースを採用。
また、モータ巻線などの専用設計により軸受け耐久性が大幅に向上しました。


高温の環境にも標準品で対応。


盤の小型化や内部発熱の増加に対応し、使用環境温度を従来の50℃から60℃にアップ。
高温環境での使用も標準品で対応できます。

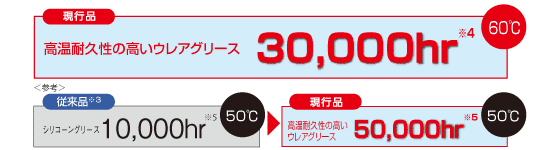

高温耐久性の高いウレアグリース30,000hr
  • 3:従来品EF-USタイプ
  • 4:・60℃連続運転 ・累積故障率50%(L50)
  • 5:・50℃連続運転 ・累積故障率50%(L50)



耐電圧 AC1,500V仕様

従来品に比べ絶縁性能が向上。


従来の耐電圧AC1,000V 1分間からAC1,500V 1分間にアップ。
いままで受注対応となっていた仕様が標準品で対応できます。



20cmタイプ新登場

羽根径20cmタイプを新たにラインアップ。


サーバーラック、制御盤などの冷却用で小口径が必要な場合に羽根径20cmが登場。樹脂製の羽根で軽量化を実現しました。



施工性は従来品を継承

従来品と同寸法で交換がスムーズ。


A、B、C寸法が従来品と同じなので、落とし込み施工でも従来品の開口をそのまま流用可能です。

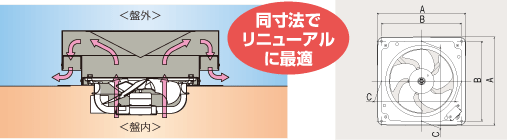

■落し込み施工
同寸法でリニューアルに最適

アース端子からアース線に変更。


従来のアース端子からアース線付きキャブタイヤケーブルに変更。アース線が同軸ケーブルで処理できるため、盤内配線をシンプル化できます。

複数台を省スペースで取付可能。


羽根強度が高いため有圧換気扇と有圧換気扇の設置距離が近くても施工可能です。

近接設置OK!同寸法でリニューアルに最適
