パイプ用ファン エアパス用ファン

エアパス用ファン

居間などの空調ゾーンから非空調ゾーンへ冷暖房の風を送り、空調アシスト。

高密閉電気式シャッタータイプ

V-08PFE2〈高密閉電気式シャッタータイプ〉

居間などの空調ゾーンから非空調ゾーンへ送風し、空調温度を均一化。

V-08PF8
V-12PF8
V-20PF3

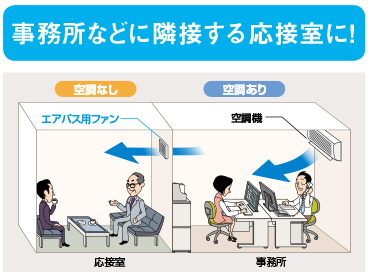

空調のない部屋に送風

空調ゾーンから非空調ゾーンへ冷暖房の風を送り、空調アシスト。空調機を据付けにくい部屋も快適!

写真
写真

冷房時における部屋間の空調温度変化のシミュレーション(温度分布比較)

設置条件:8畳2間。初期温度…非空調ゾーン33℃、空調ゾーン28℃。エアパス用ファン(V-12PF8)、風量130m3/h、エアコン風量339m3/h、吹出温度28℃一定
(※空調・非空調ゾーンともに断熱性が高いことが前提です。)

冷房時における部屋間の空調温度変化のシミュレーション(温度分布比較)

運転停止時は通気(風もれ)を防止〈高密閉電気式シャッタータイプ〉

空調ゾーンから非空調ゾーンへ冷暖房の風を送り、空調アシスト(温度バリアフリーに貢献)。非空調ゾーンの空調が不要な時は、高密閉電気式シャッターで、通気(風もれ)を防いで、熱ロスを低減。

高密閉電気式シャッタータイプ
  • ※洗面所の換気方式や住宅の断熱性能・間取り、空調機の能力等により効果は異なります。

換気扇を据付けにくい場所に

フロア中央部分のクローゼットや押入の空気のよどみを解消。
エアパス用ファンで、クローゼットや押入から廊下に排気。ダクトがいらず、据付けが容易です。

写真
