もっと省エネ、もっと自由に
タブレットで設定・操作が簡単にできる無線照明制御システムです。
専用タブレット、専用リモコン、MILCO.CONNECT対応照明器具のシンプルなシステム構成で導入でき、用途・目的に合わせてオプション機器を追加し機能拡張が可能です。

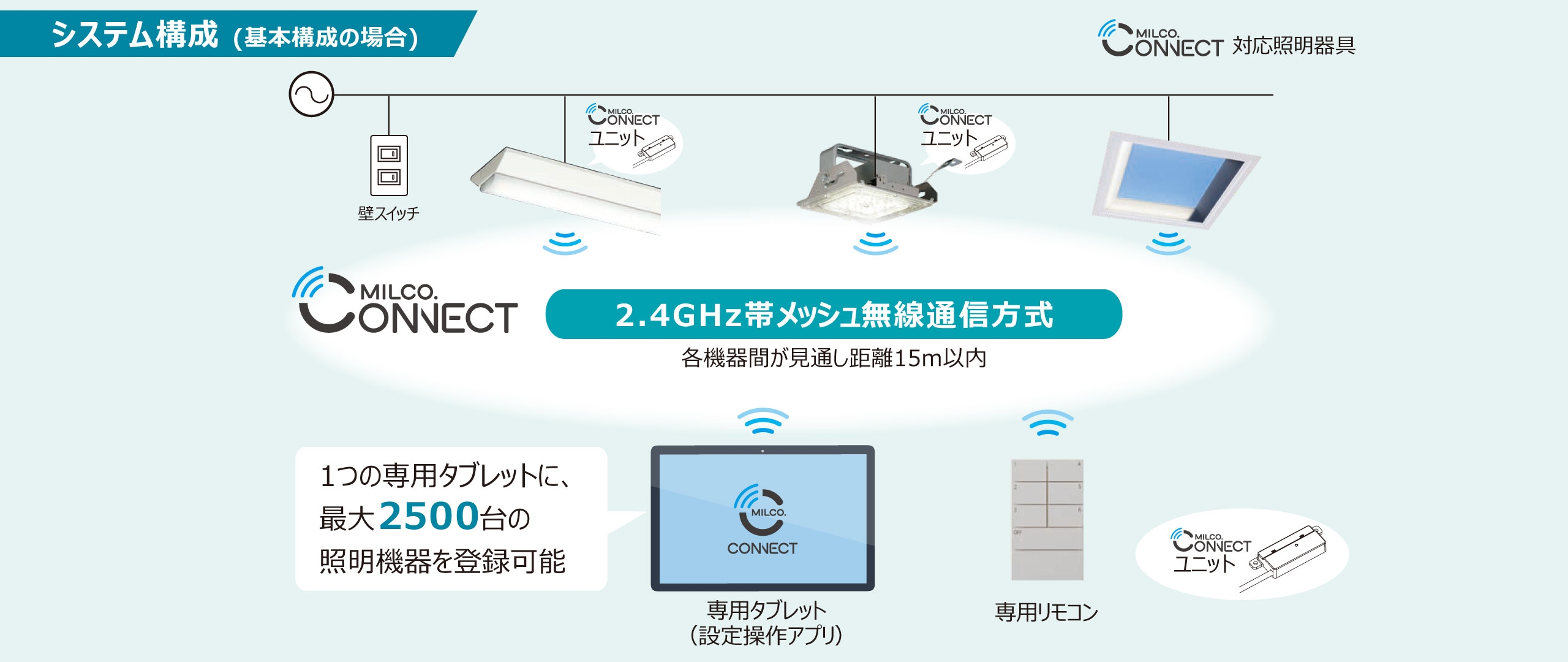

導入しやすいシンプルなシステム構成
MILCO.CONNECT対応照明器具・専用タブレット・リモコンで手軽に導入可能です。
無線通信方式により、調光信号線工事や親機コントローラの設置も不要で省施工、事前の制御回路設計の必要がなく、オプション追加で拡張機能も容易で、設計の手間が省けます。
※MILCO.CONNECT機器間の無線通信は見通し距離15mとなります。
※障害物・設置環境・照明器具の種類によっては通信距離が15m以下のものがあります。
※登録台数は、MILCO.CONNECT対応照明器具・オプション機器関連も含まれます。
調光信号線が不要
今まで

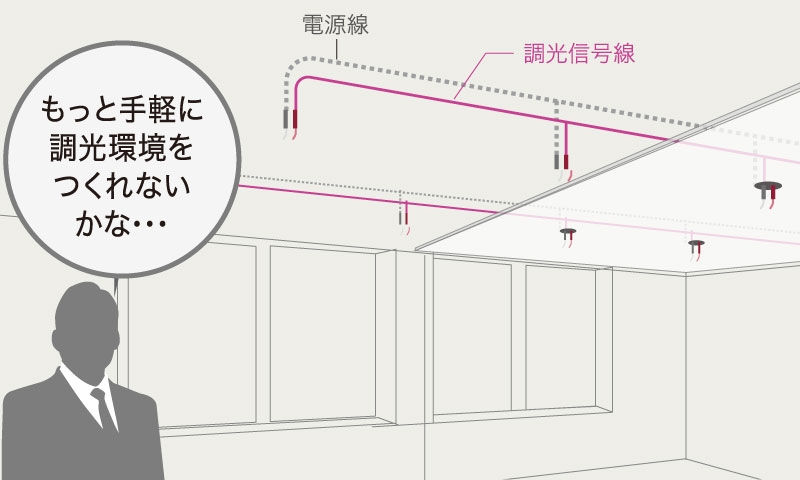

今までは照明器具を調光する場合、調光信号線の配線工事が必要でした。
無線なら

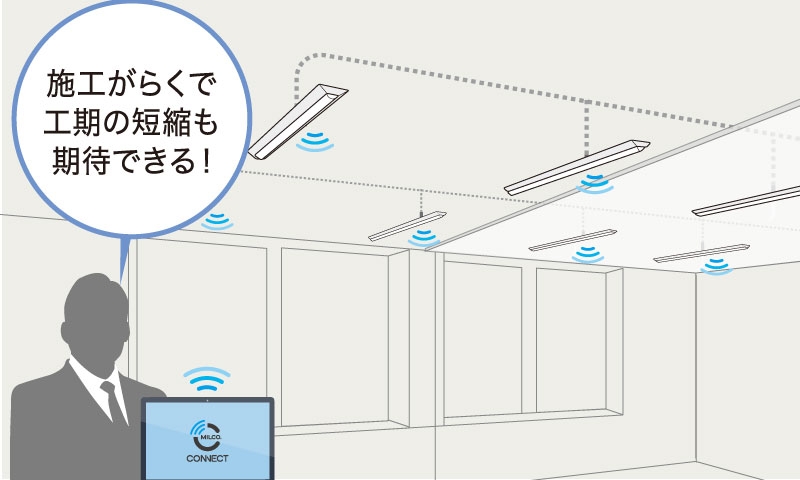

照明器具間が無線方式なので、調光信号線工事が不要で工期短縮!
さらに

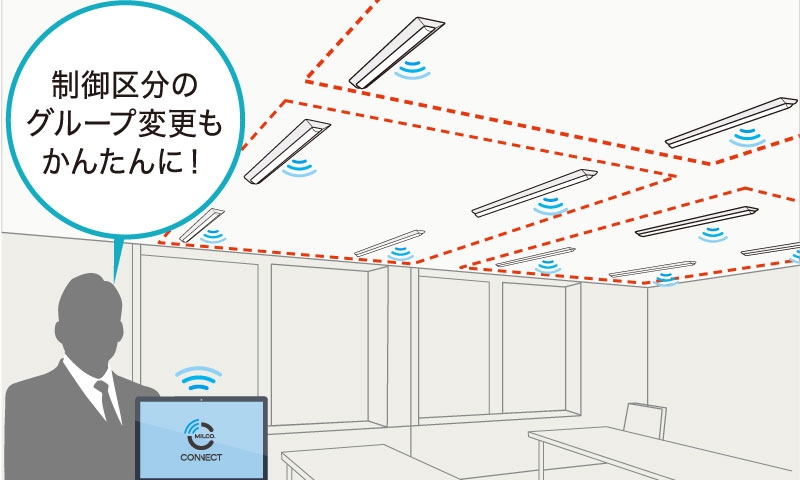

無線通信の個別制御方式なので、什器設置後、光環境をかんたん編集!
親機コントローラが不要
親機となるコントローラーが不要なので、シンプルなシステム構成になります。
タブレット（リモコン）を照明機器やコントローラへ向ける必要がなく、送受信作業が軽減します。
タブレットでかんたん設定・操作

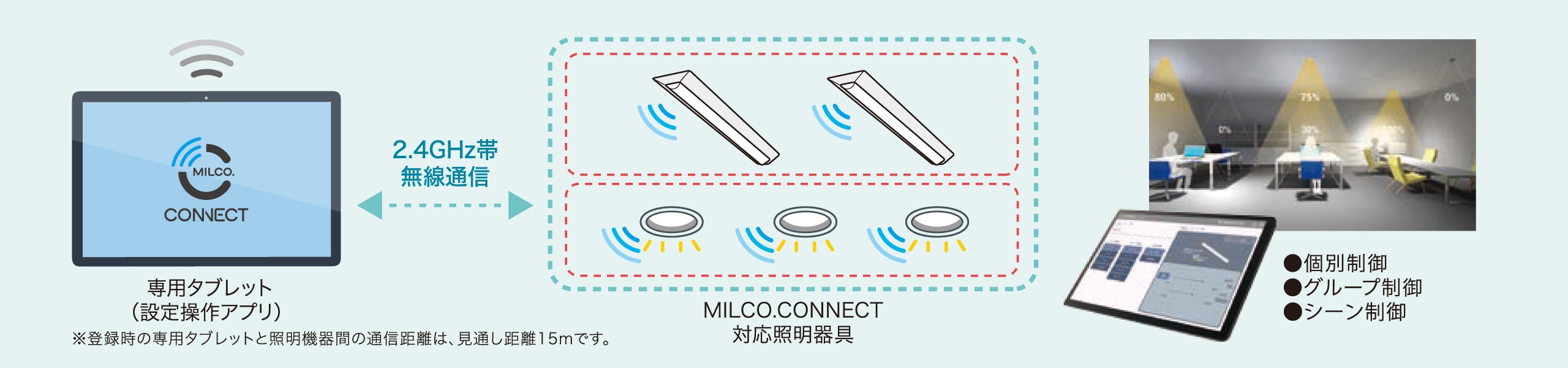

タブレットで照明機器を自動で読込み、登録します。初期設定から詳細設定までタブレットの画面操作で簡単に操作が可能です。
STEP 1
タップ1つで、照明機器を読込み！
通信範囲であれば、遠隔でも一括読込み・登録がかんたん。
STEP 2
かんたんな設定で、手軽に運用開始
初期設定やおすすめ設定をタブレットから選択可能。
STEP 3
操作も変更も手元でかんたん！
リモコンを登録することで、さらに操作をかんたんに。
照明機器の読込みが登録作業に合わせて選択可能
タップ1回の「登録台数・登録範囲」を選択することで、指定台数の読込み状況を確認しながら登録作業を行うことが可能です。
１．登録台数や登録範囲を選択して機器読込み開始
２．機器読込みは1台につき20秒から30秒程度かかります。
３．機器の読込み完了後、エリアやグループ登録を行います。
※登録時の専用タブレットと照明機器間の通信距離は、見通し距離15mです。一度に登録する台数を制限するため、短くなる場合があります(約10m)。

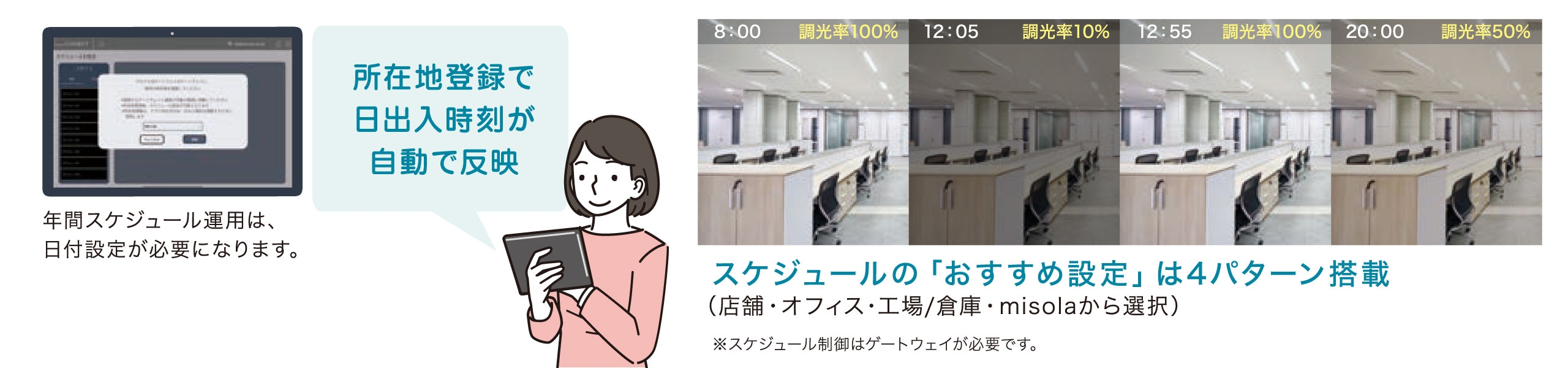

タブレットの初期設定やスケジュールのおすすめ設定を選んで手軽に運用開始
ゲートウェイでのスケジュール制御は「おすすめ設定」を選択することで、すばやく運用が始められます。
※スケジュール制御はゲートウェイが必要です。
照明器具をかんたんに操作
リモコンを登録することで、かんたんにシーン呼び出しや一斉点灯・グループの調光調色ができます。
個別制御
タブレットで1台ごと個別に制御を操作可能。
シーン制御
シーンリモコンで登録したシーンを呼び出し操作。
グループ制御
プライベートリモコンでグループ単位で明るさ・色温度またはmisolaのシーンを操作。
拡張機能できめ細かく省エネ

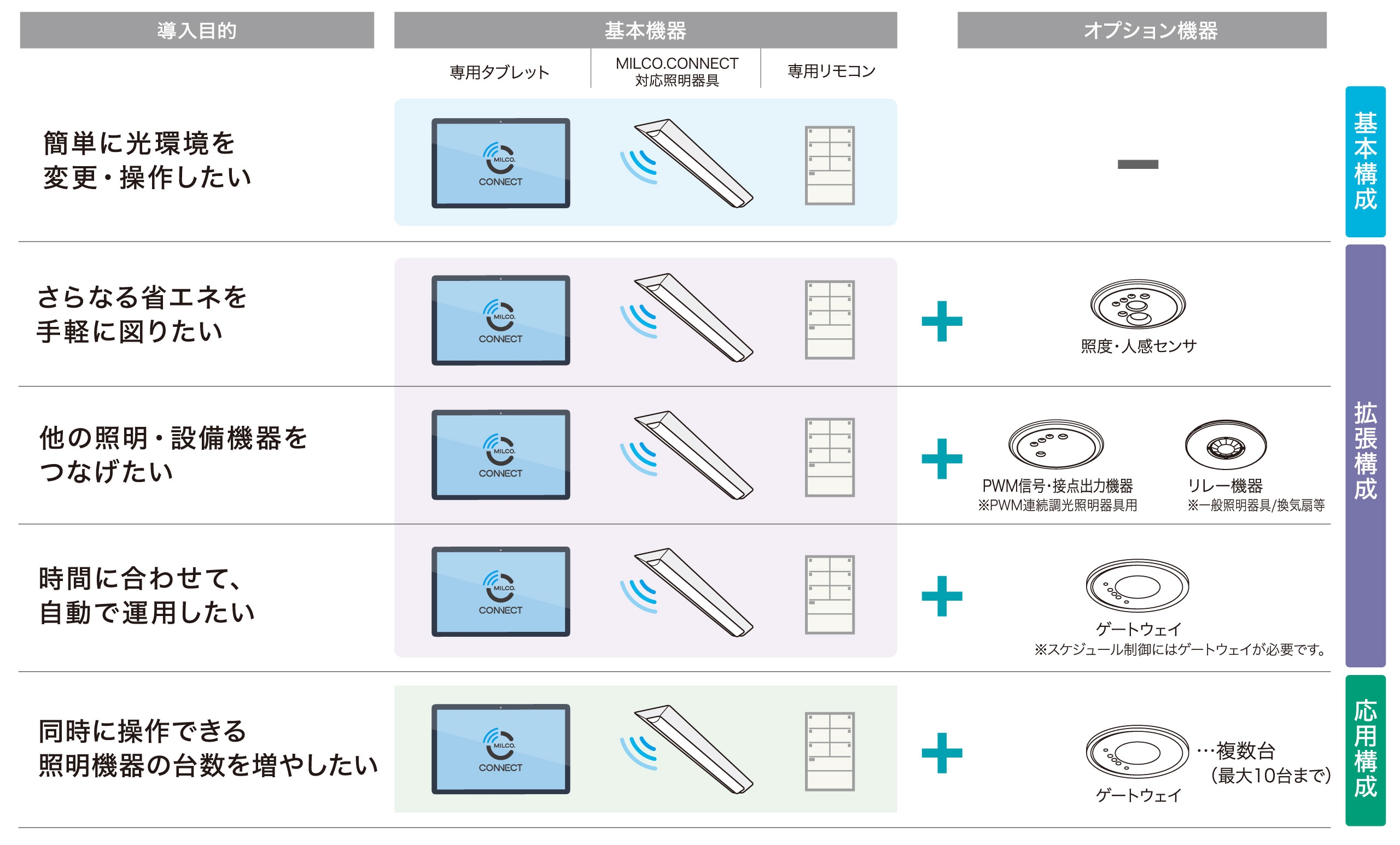

オプション追加でかんたん機能拡張
用途・目的に合わせてオプション機器を追加することで、お客様のニーズに合わせてシステムの機能を拡張できます。
※登録台数には、MILCO.CONNECT対応照明器具、専用リモコン、照度人感センサ、PWM信号・接点出力機器、リレー機器、ゲートウェイなどを含みます。
機器・電力情報の見える化でデータ管理も容易に
タブレットで、照明機器の電力量や点灯時間などを見える化。
ゲートウェイ設置時には、記録データを時系列にグラフ表示し、データ管理を効率的に行えます。ゲートウェイ使用時、データを3ヶ月分蓄積できます。タブレットでゲートウェイからデータを3ヶ月毎に読込むと年間表示やCSV形式でのデータ取得も可能です。
電力などのエネルギーデータや機器の稼働データの帳票(CSV形式)のダウンロードが可能です。
※電力量は照明器具毎に計測しておりますが、実際点灯時の実測値と異なる場合があります。PWM信号・接点出力機器やリレー機器に接続している照明器具などの電力量はタブレット上で入力が必要になります。
目的に合わせシステム構成を選択

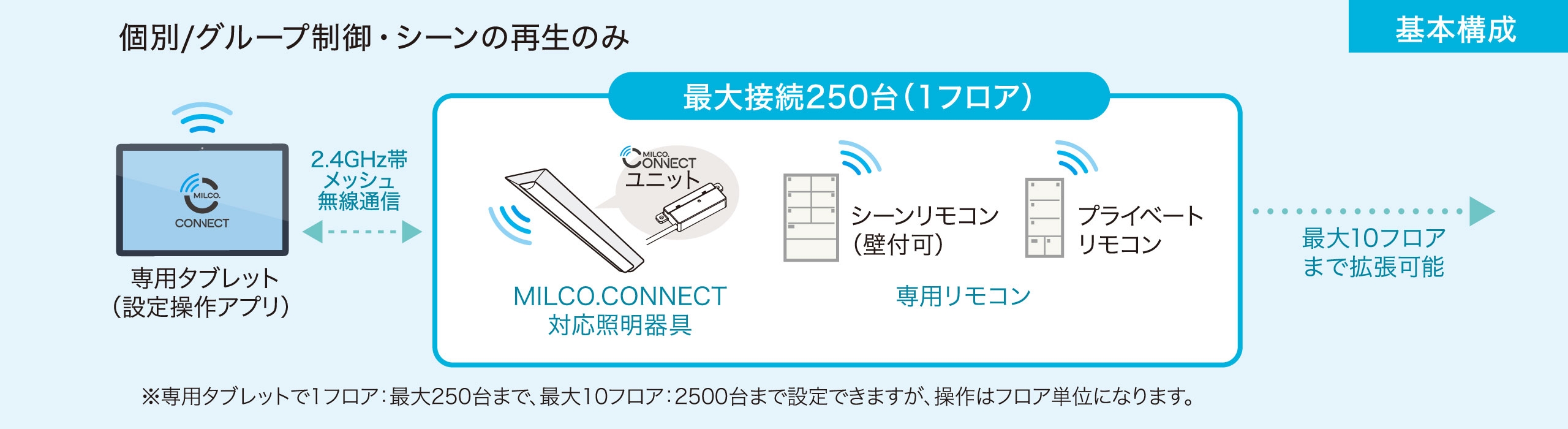

明るさ調整など基本機能を手軽に導入
専用タブレットと専用リモコン、照明器具のシンプルな構成で最大接続2500台までのシステムを手軽に導入できます。
【基本機器機能】
・個別制御、グループ制御
・シーン制御
・専用リモコンによる操作(シーン呼出し、クループ個別操作)

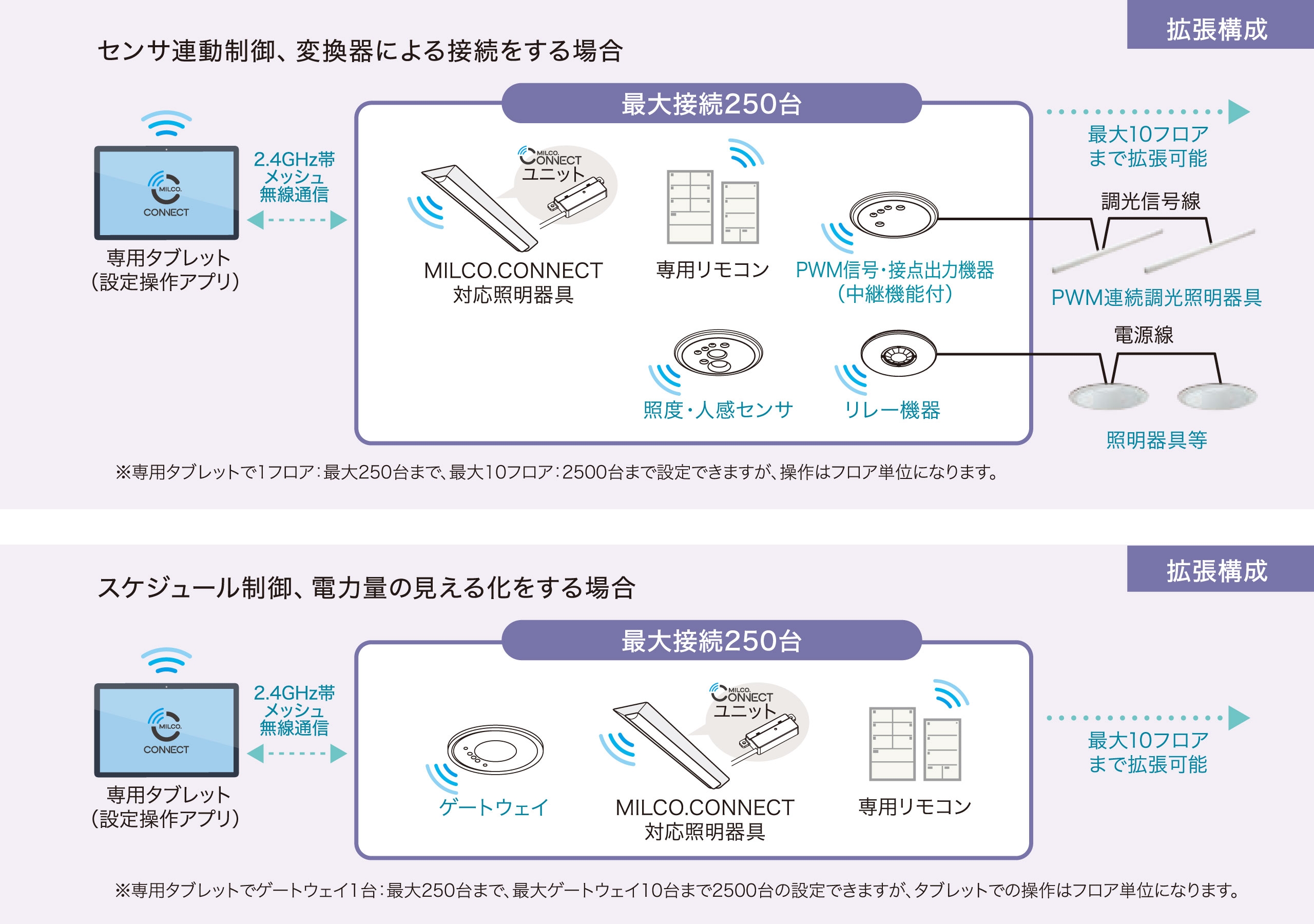

センサ制御やスケジュール制御でさらに省エネ
基本構成にオプション機器を追加することで、照度・人感センサによる自動制御や他機器との連動制御ができます。ゲートウェイ接続によるスケジュール機能でmisolaの移ろい制御やデータ蓄積機能で電力量の見える化を可能にします。
システムで可能な制御
【基本機器機能】
・個別制御、グループ制御・シーン制御・専用リモコンによる操作
【オプション機器機能】
■センサ、変換器を接続
・照度・人感センサによる自動制御・PWM連続調光照明器具の調光操作・接点出力・リレー機器(ON/OFF)の操作
■ゲートウェイを接続
・スケジュール運用による自動制御・接点入力・タブレットで電力量の見える化

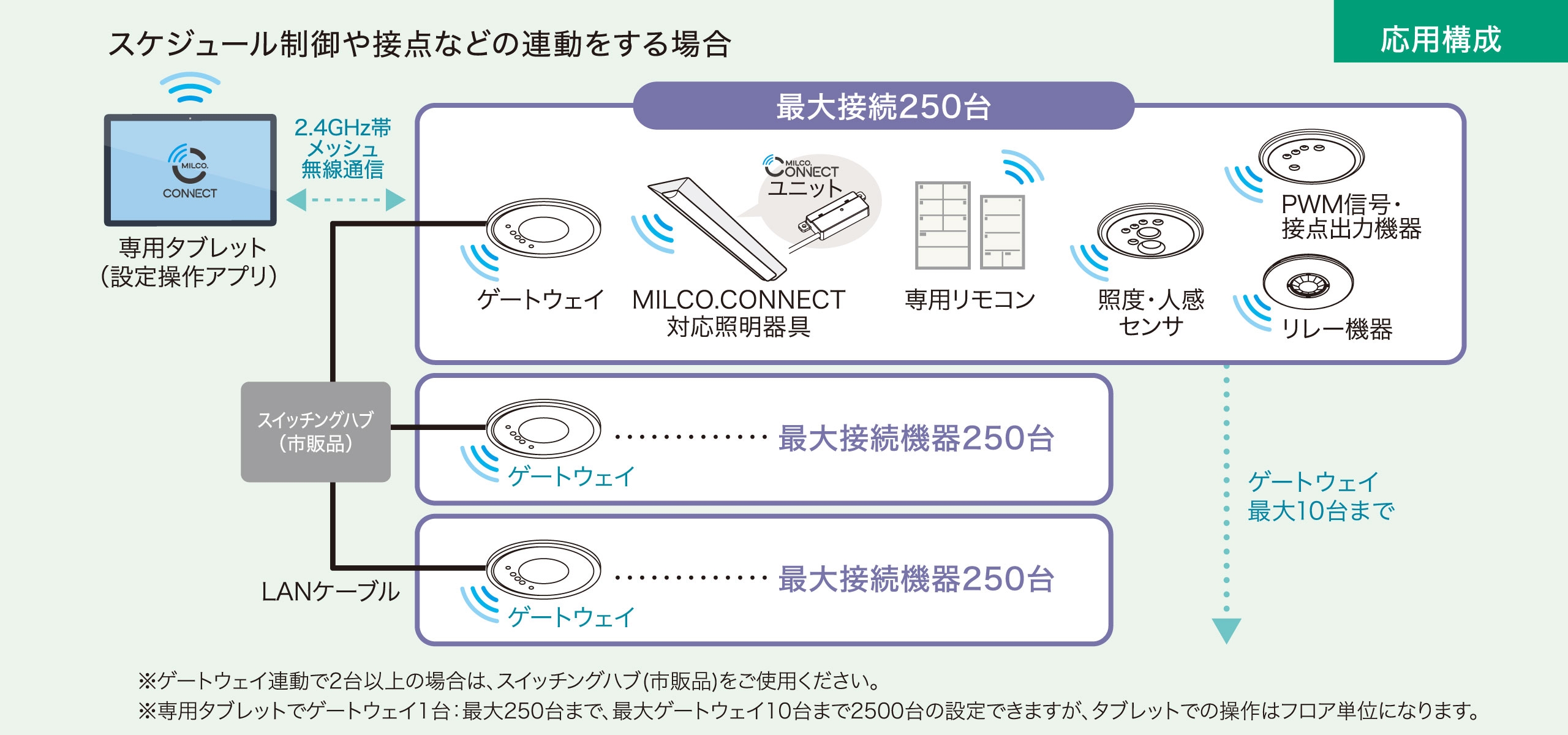

同時に操作できる制御台数を増やしたい
ゲートウェイを複数接続することにより、シーンリモコンで一括制御できる制御台数を増やすことができます。
システムで可能な制御
【基本機器機能】
・個別制御、グループ制御・シーン制御・専用リモコンによる操作
【オプション機器機能】
・照度・人感センサによる自動制御・PWM連続調光照明器具の調光操作・接点出力・リレー機器(ON/OFF)の操作・スケジュール運用による自動制御・接点入力・タブレットで電力量の見える化・シーンリモコンを使って、250台以上の照明器具を連動制御
手元で自由自在、快適な光環境
ニーズやシーンに合わせて手元で切替え制御

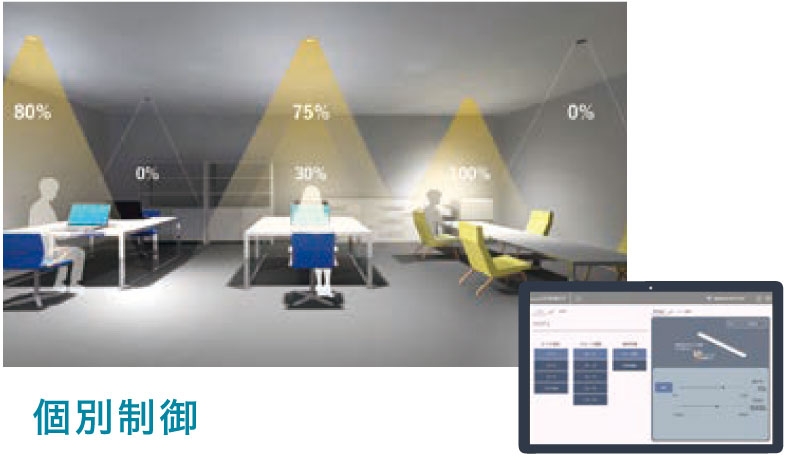

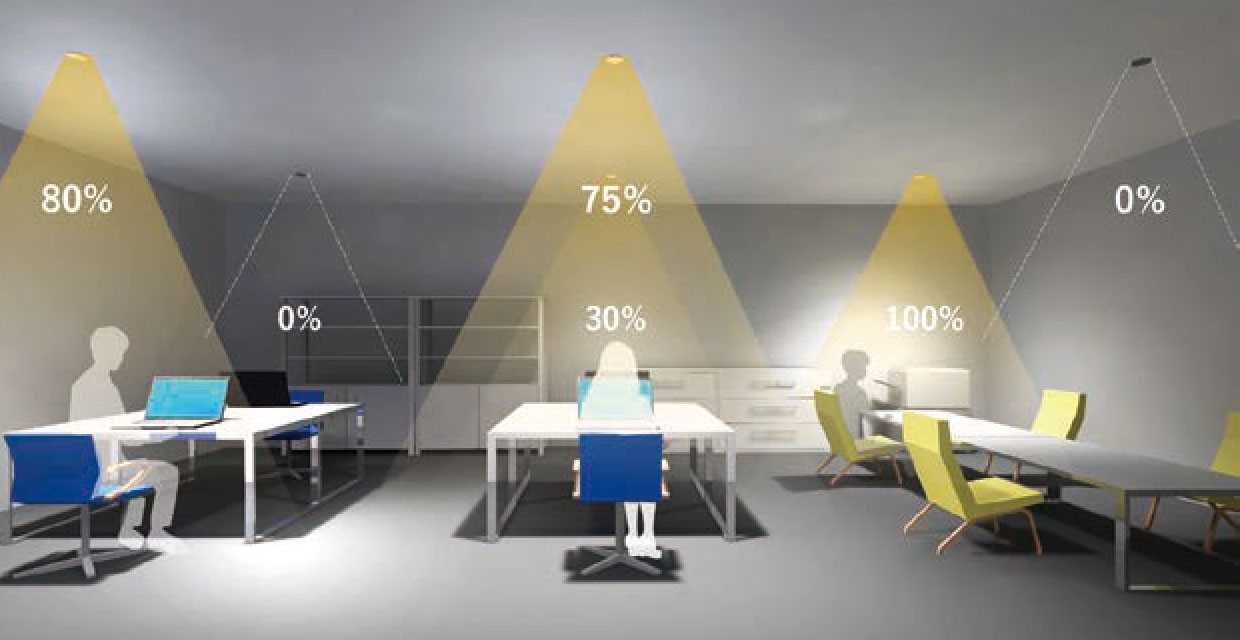

【個別制御】照明器具ごとに自由に制御
レイアウトや用途に合わせ、複数の照明器具、機器をまとめて1つのグループとして制御し、快適な空間を実現します。かんたん操作でグループ設定ができます!

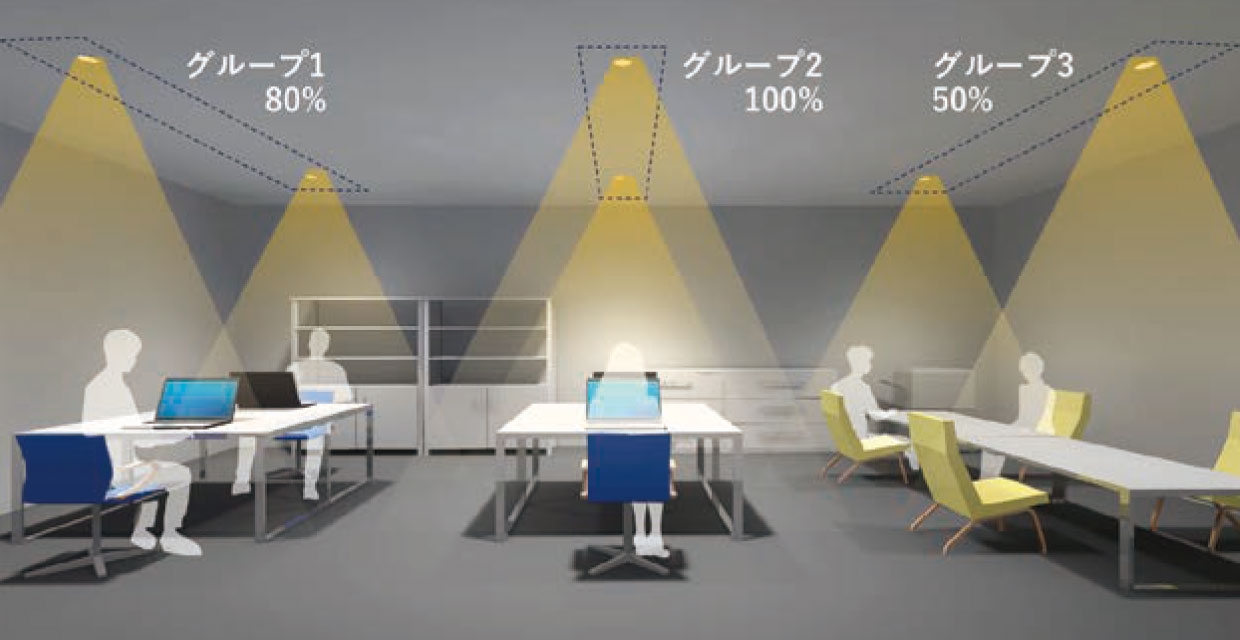

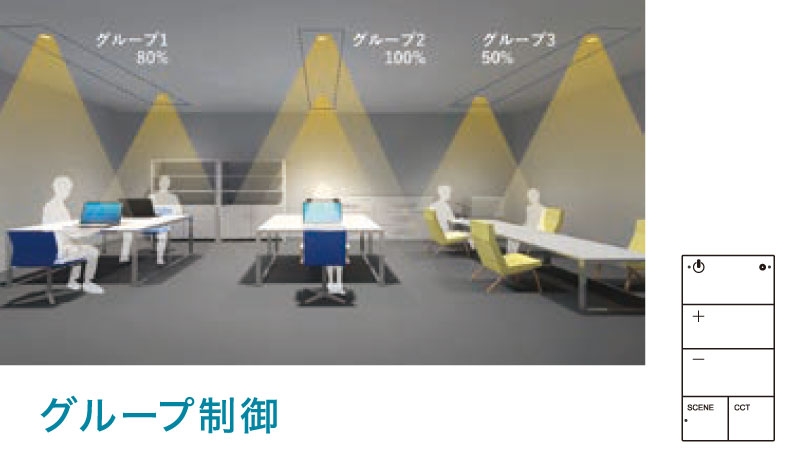

【グループ制御】グループごとにまとめて制御
照明器具を1台ごとに制御が可能、細やかな照明環境を実現します。個別の希望に対応でき、変更もかんたんです!
【シーン制御】シーンを登録、かんたんに切り替え制御
用途、使用状況に応じた光のシーンを登録、かんたん操作で用途に合わせたシーン呼び出しが可能です。リモコンでシーンの呼び出しがかんたんです!
センサやスケジュールによる自動制御で省エネ、設定変更も手軽に

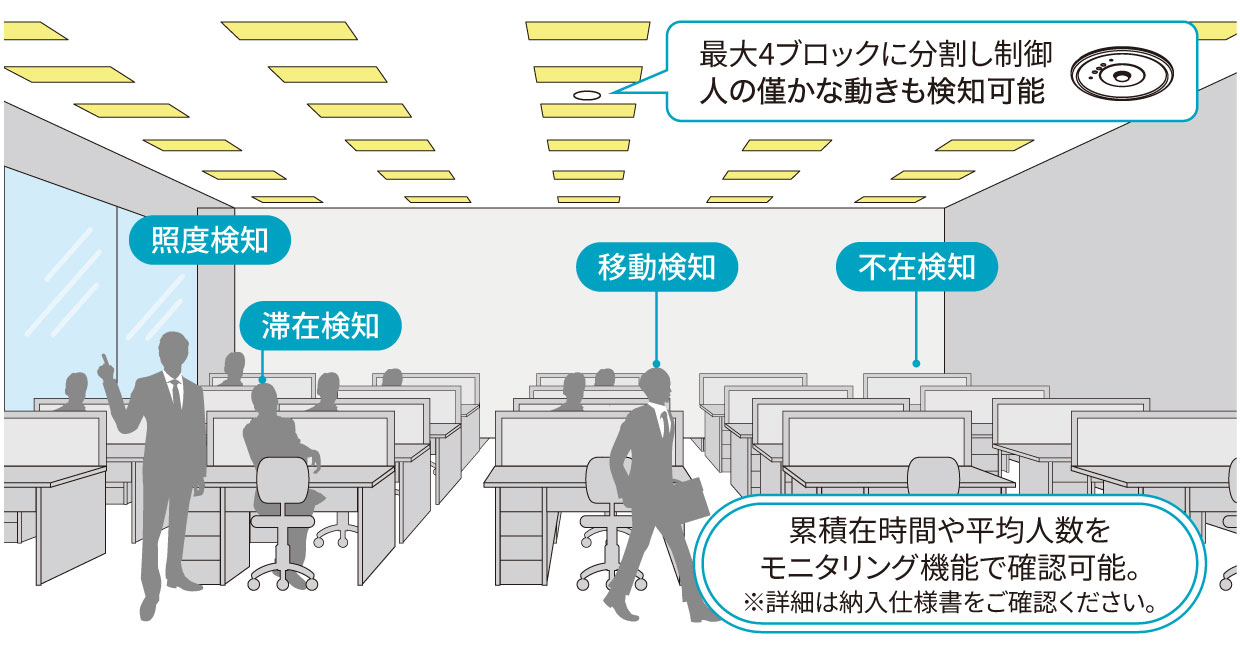

【照度・人感センサ】「明るさ」と「人」に気づいて自動制御
照度センサによる明るさ検知や人感センサの在/不在検知で自動制御、更に省エネを図ります。

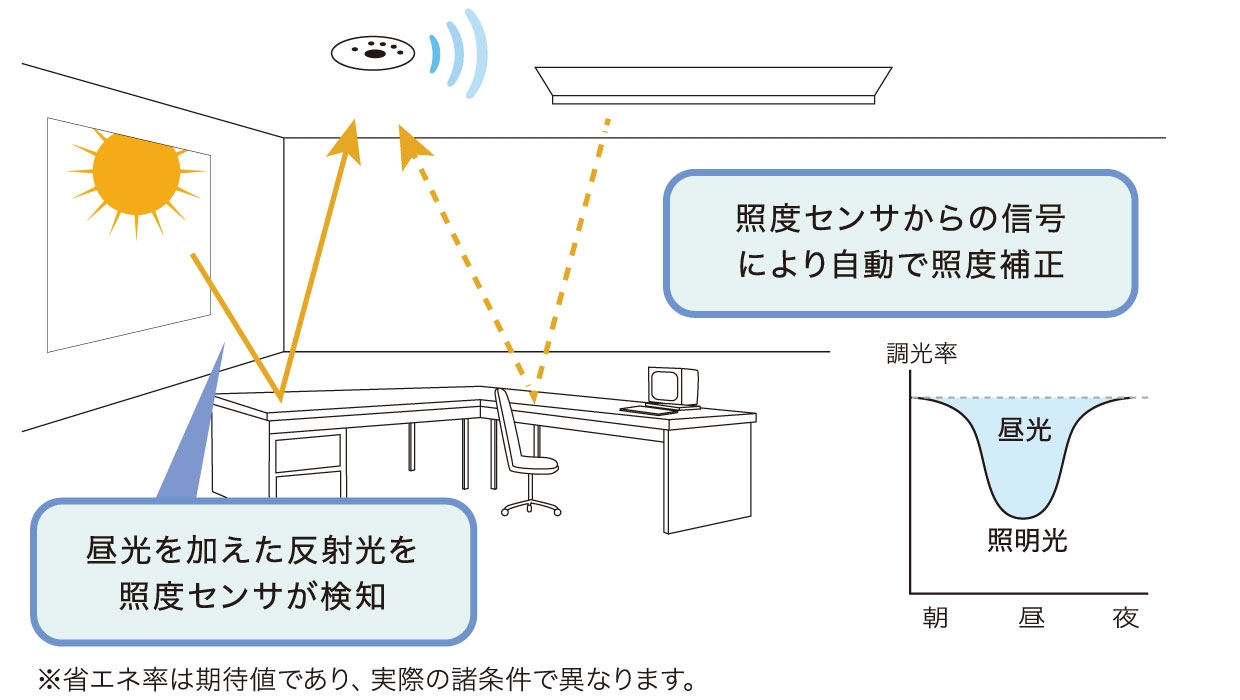

明るさ一定制御（昼光利用）
室内の明るさを自動で検知、明るさを常に一定にすることで無駄な明るさをカットします。約10～30％省エネに。
※省エネ率は期待値であり、実際の諸条件で異なります。

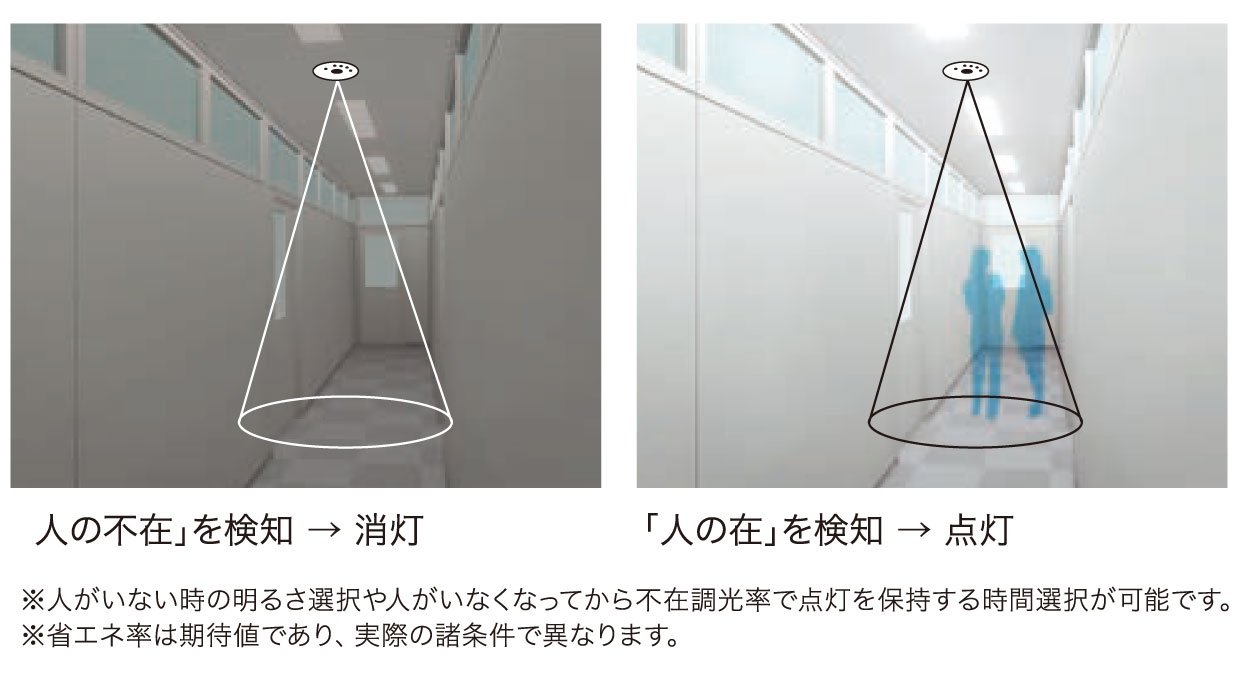

人感センサ制御
人感センサにより人の在/不在を検知して照明器具を点灯/消灯(または減光)制御します。約10～20％省エネに。
※人がいない時の明るさ選択や人がいなくなってから不在調光率で点灯を保持する時間選択が可能です。
※省エネ率は期待値であり、実際の諸条件で異なります。

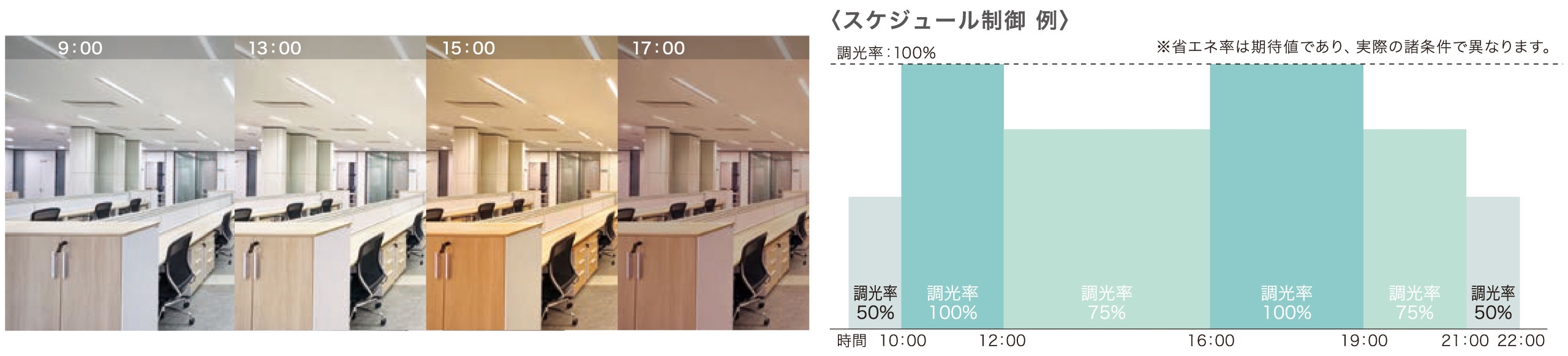

【スケジュール制御】場所・時間に合わせて明るさ、シーンを自動で運用
1日の時間帯、週間、特定日のスケジュールに合わせ、設定したシーンを自動で運用。用途に合わせ、時間帯別に明るさを自動で切替え最適化することで省エネを図ります。

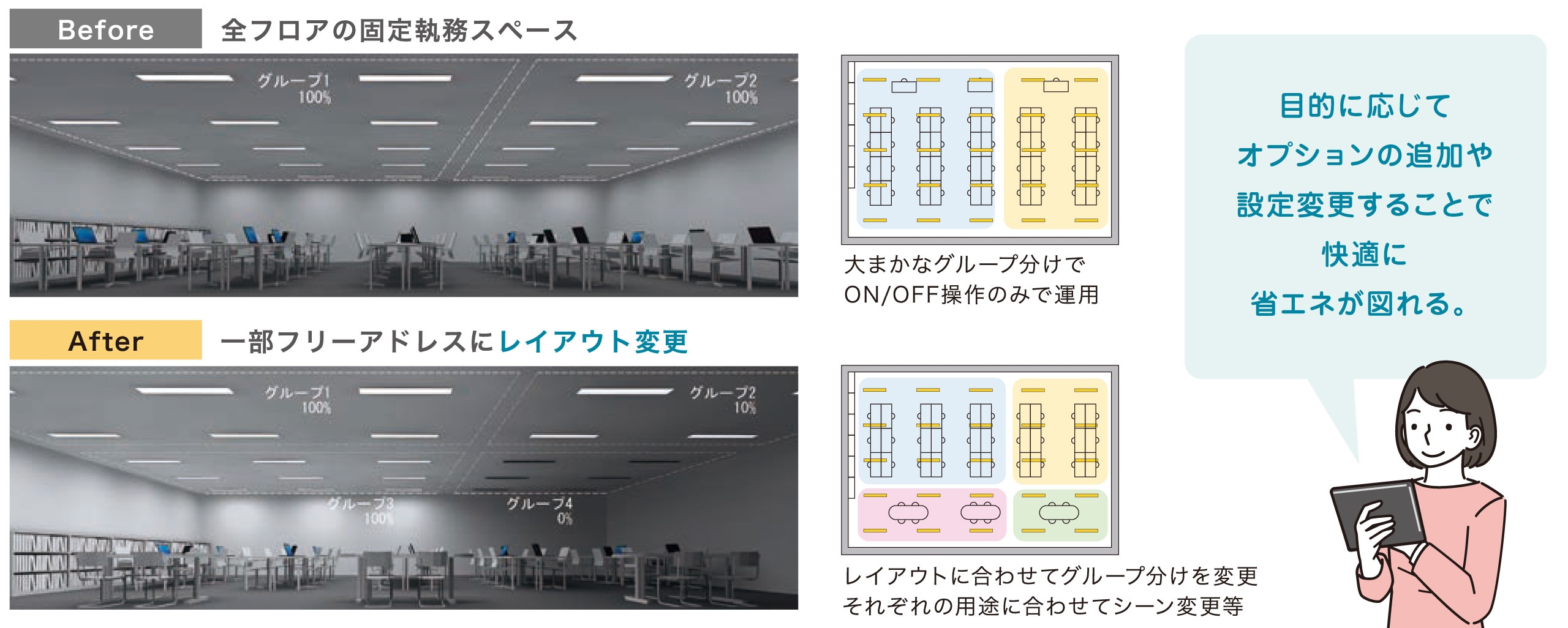

いつでも自由にかんたんに設定変更
器具設置後のレイアウト変更にも対応、かんたんにグループなどの制御範囲やスケジュール変更が可能。
変更に伴う配線工事の必要もなく、タブレットにより手元で自由に照明制御の設定編集ができます。
