調光信号線いらずのらくらく施工。埋込形で天井すっきり。
高天井照明向け、施工後でも制御グループの遠隔変更が可能な「リモコン設定タイプ」もラインアップ。

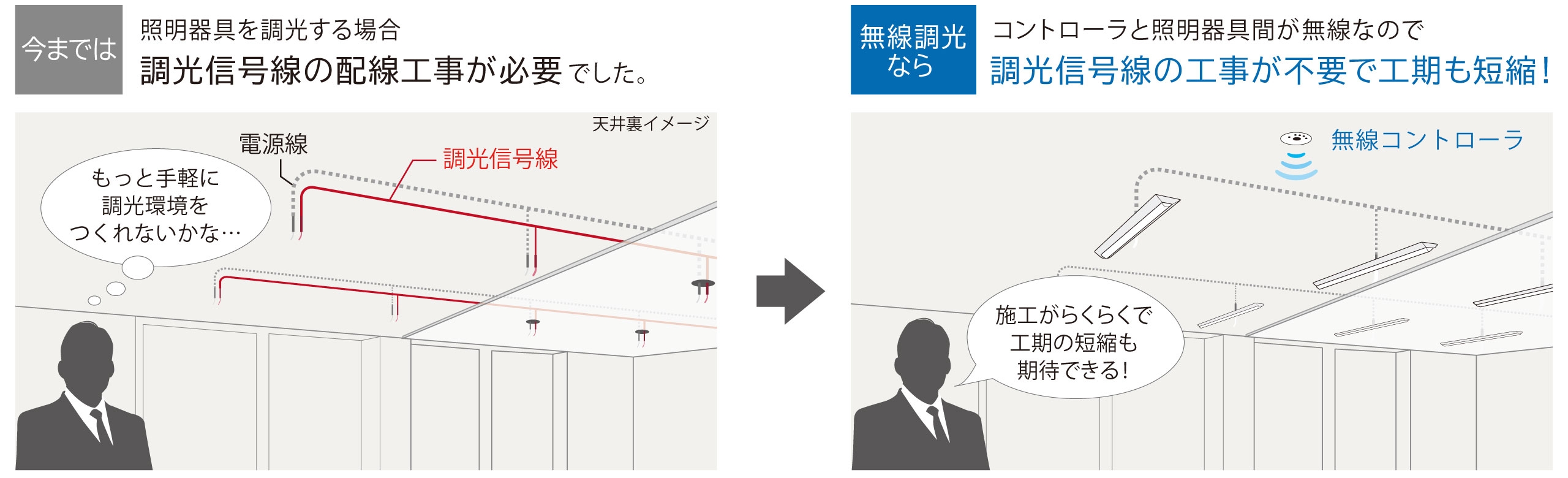

オフィス・店舗・工場のリニューアルにおすすめ

調光システムに必要な調光信号線の配線工事が不要。省施工で調光空間を実現します。

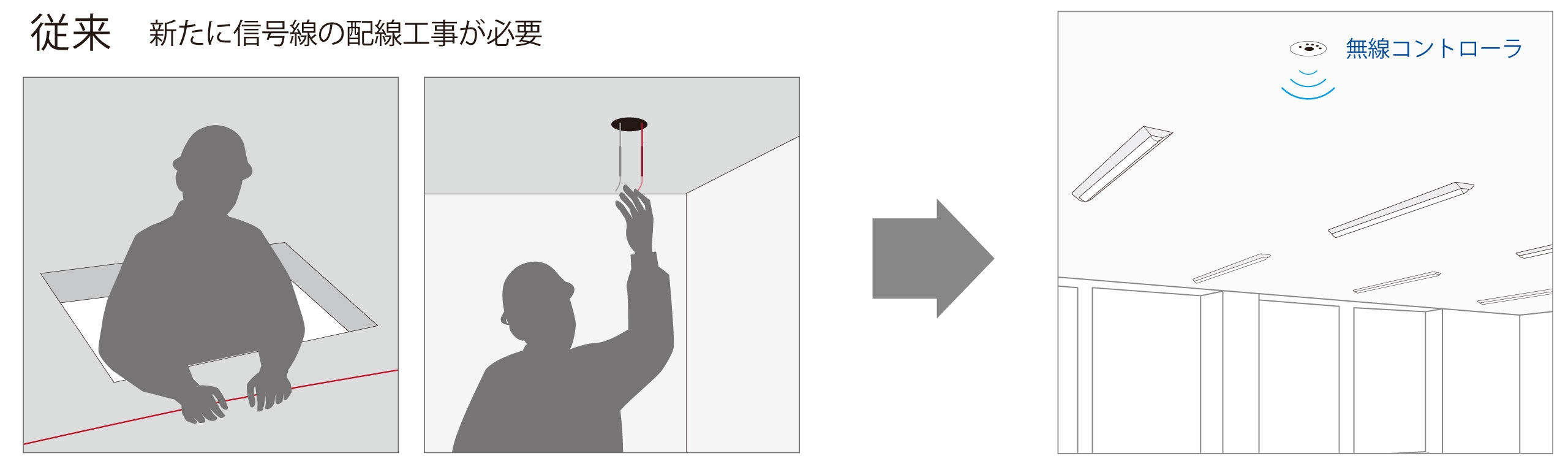

直付形照明器具からのリニューアルに最適

既設の電源線をそのまま活用できるため、直付形照明器具を新たに調光したい場合でも簡単に施工ができます。

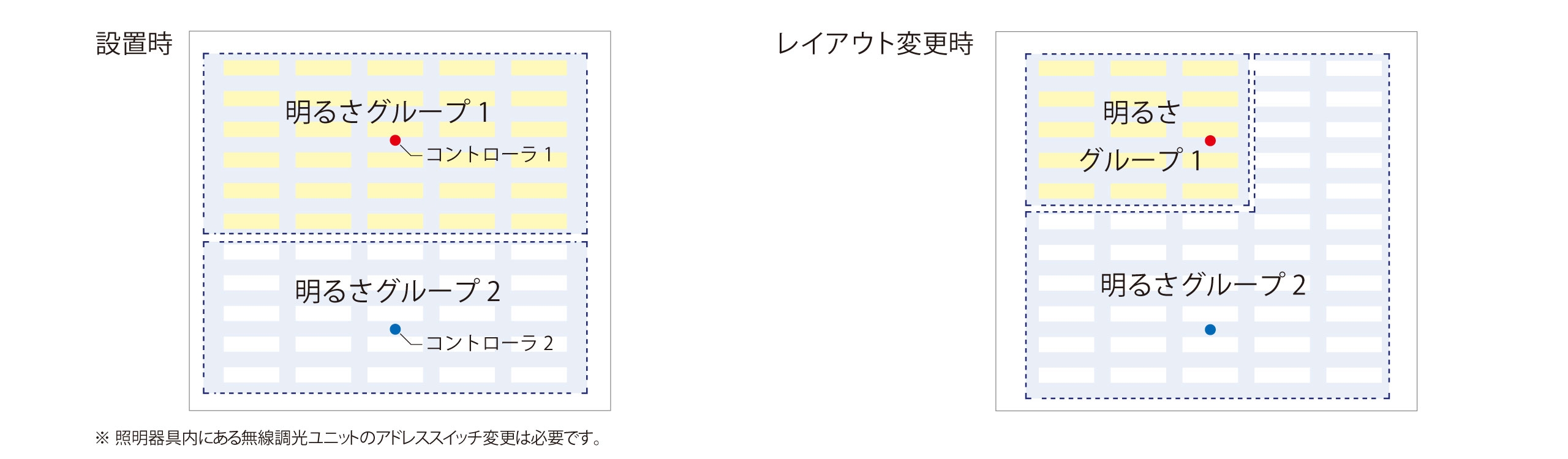

施設のリレイアウトにも柔軟に対応

調光信号線がいらないため、施設のレイアウト変更時も電気工事をしないで明るさグループの変更が可能です。

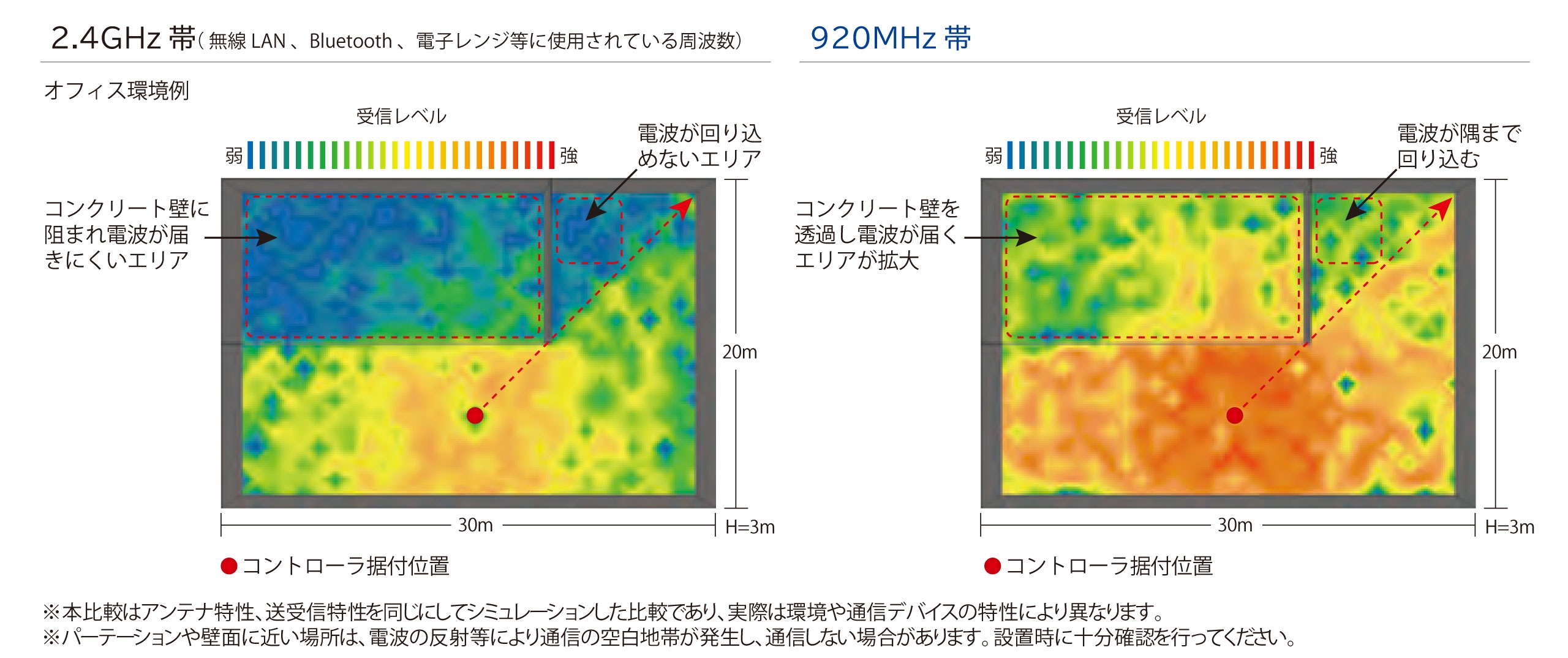

安定した無線通信ネットワーク

他機器との干渉が少なく、柱などの障害物も回避する920MHzの周波数を使用。

【920MHz帯無線通信の特長】

・通信距離が長いため、より遠くまで通信が可能。
・反射、透過、回析（回込み）の特性が良く伝搬特性が優れている。
・2012年の法改正によって使用できるようになった新しい周波数のため、他機器との電波干渉が少ない。

目的に合わせた運用メニューで快適さを保ちながら高い節電効果を実現

明るさ一定制御やスケジュール制御等、目的に合わせた運用メニューをご用意しています。

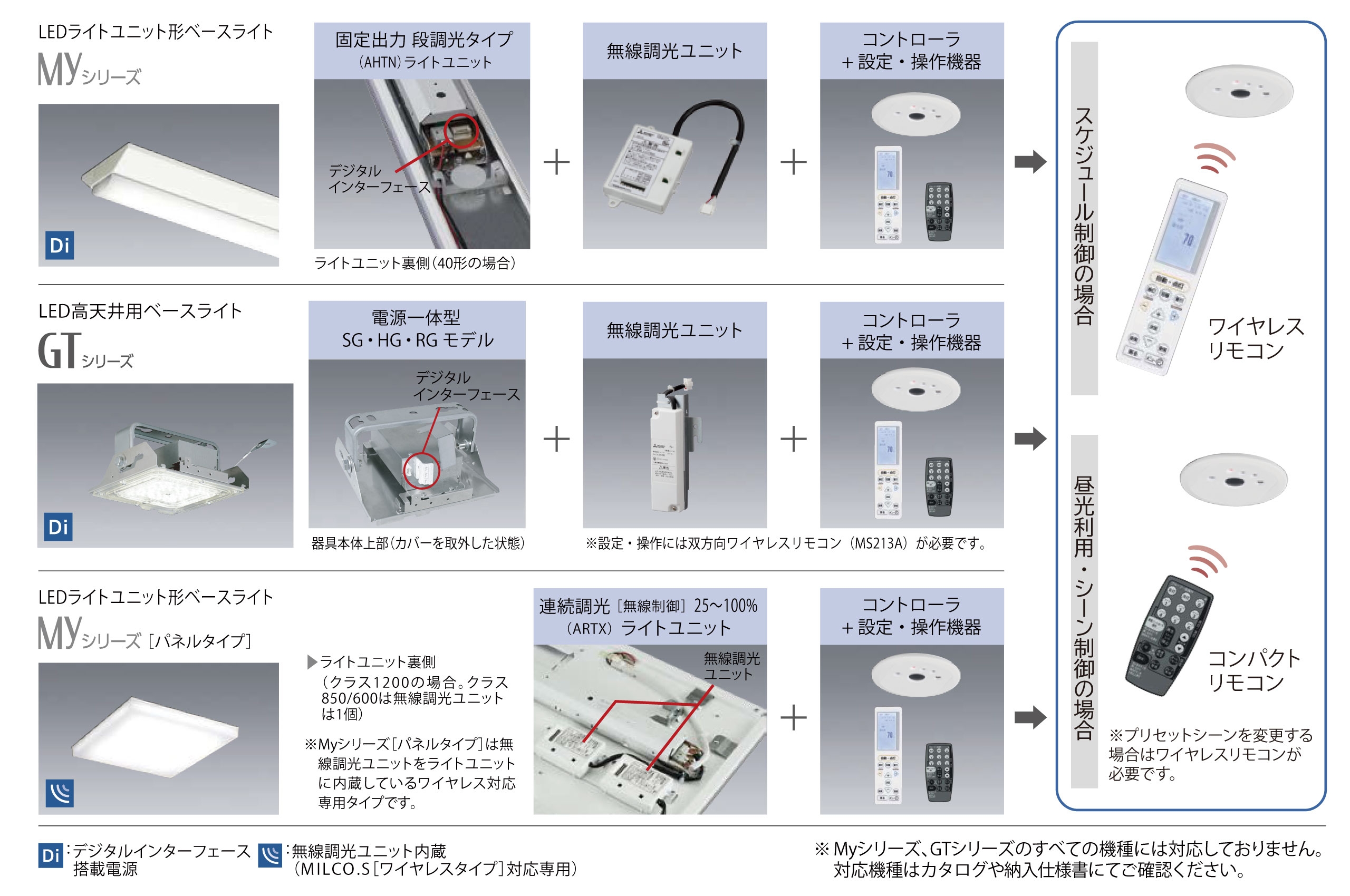

MILCO.S［ワイヤレスタイプ］天井埋込コントローラ適合機種および標準システム構成

※Myシリーズ、GTシリーズの全ての機種には対応しておりません。対応機種はカタログにてご確認ください。

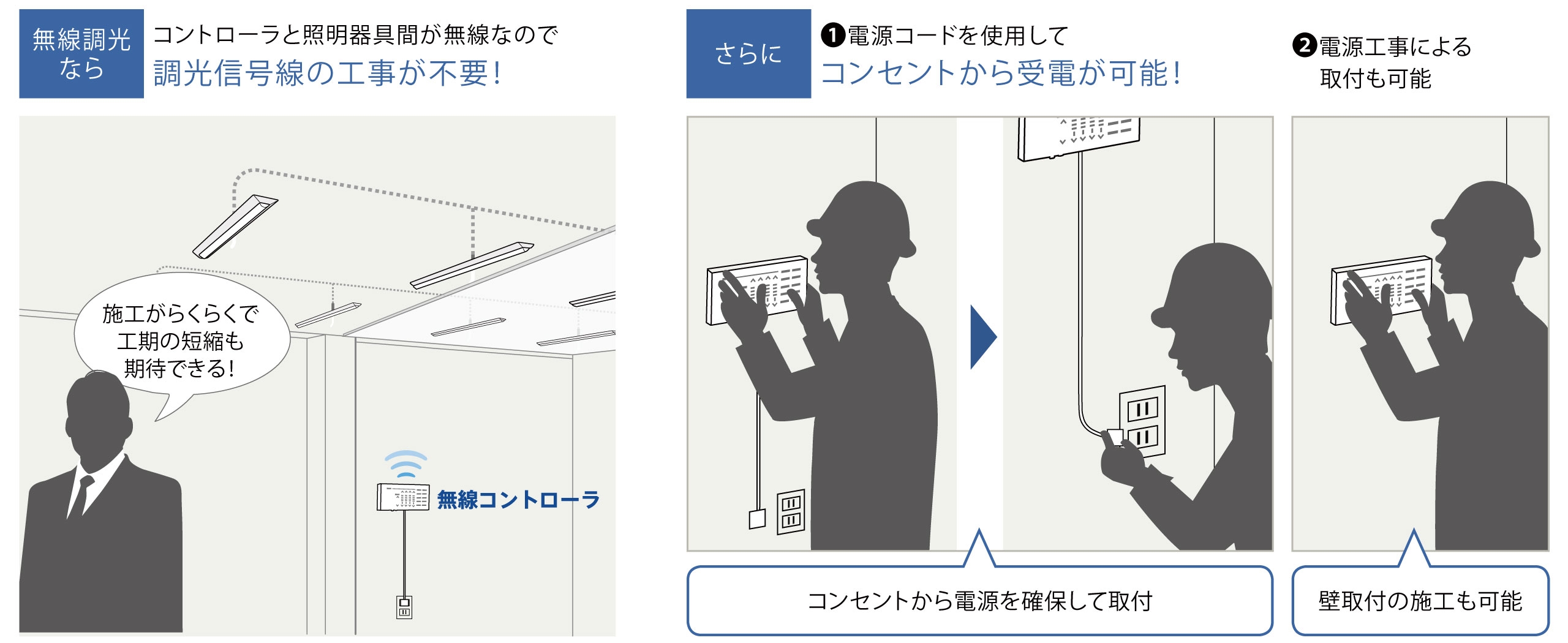

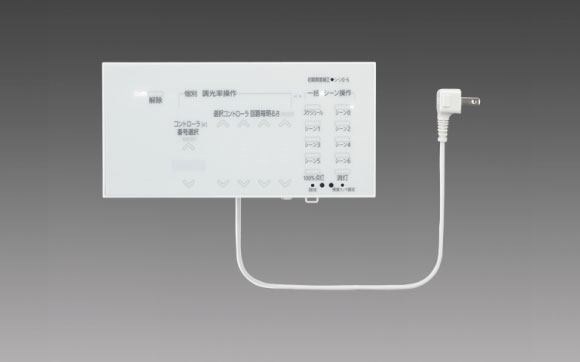

商用電源100Vのコンセント利用で電気工事が削減。

オフィス・店舗・工場のリニューアルにおすすめ

調光システムに必要な調光信号線の配線工事が不要。省施工で調光システムをお手軽に導入できます。

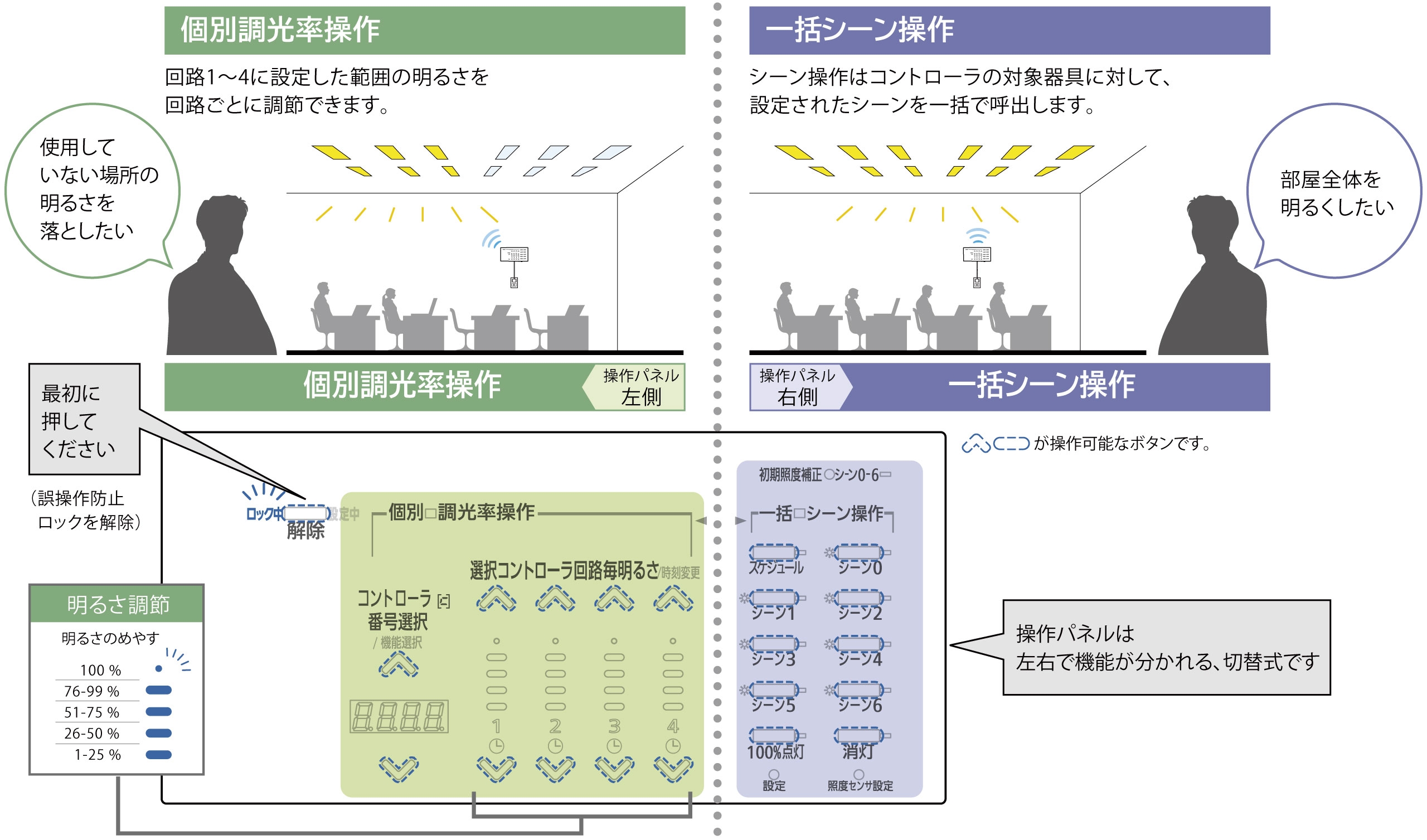

らくらく設定・らくらく操作

本機器では、最大で4回路の明るさ（4つの明るさ範囲）の調整が可能です。コントローラ単独使用（スタンドアロン使用）では、タッチボタンを使用して、シーン設定が簡単に行えます。

MILCO.S[ワイヤレスタイプ]コンセント式壁付コントローラ スタートアップガイド【スタンドアロン編】

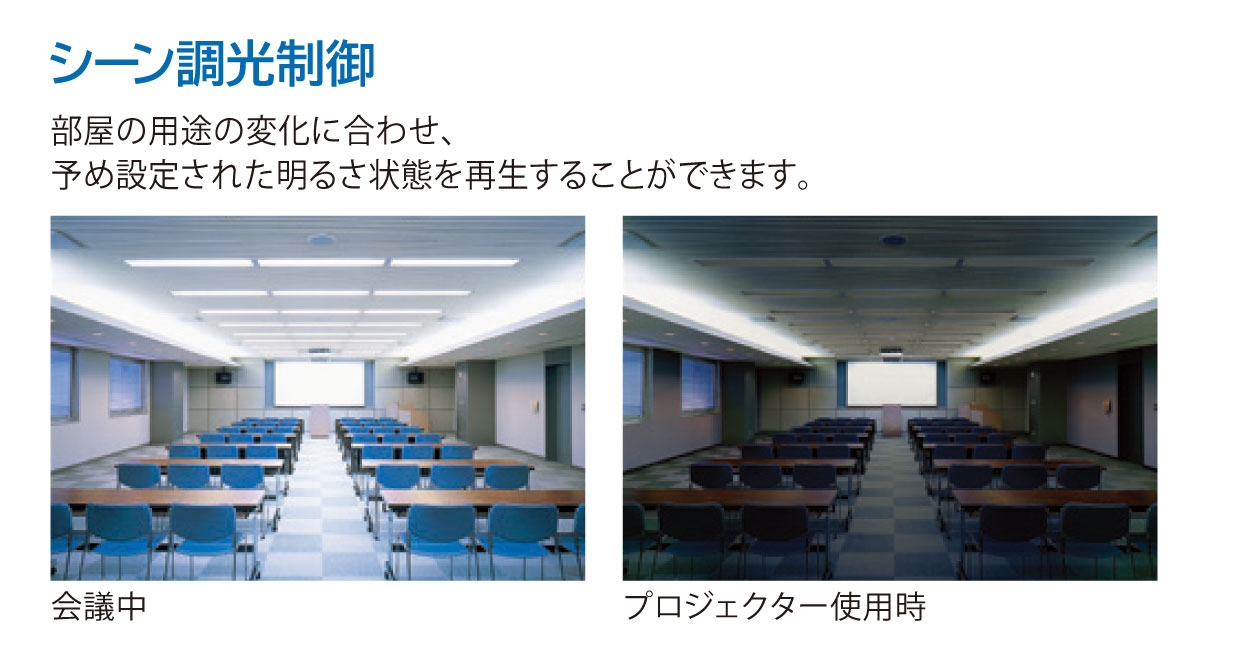

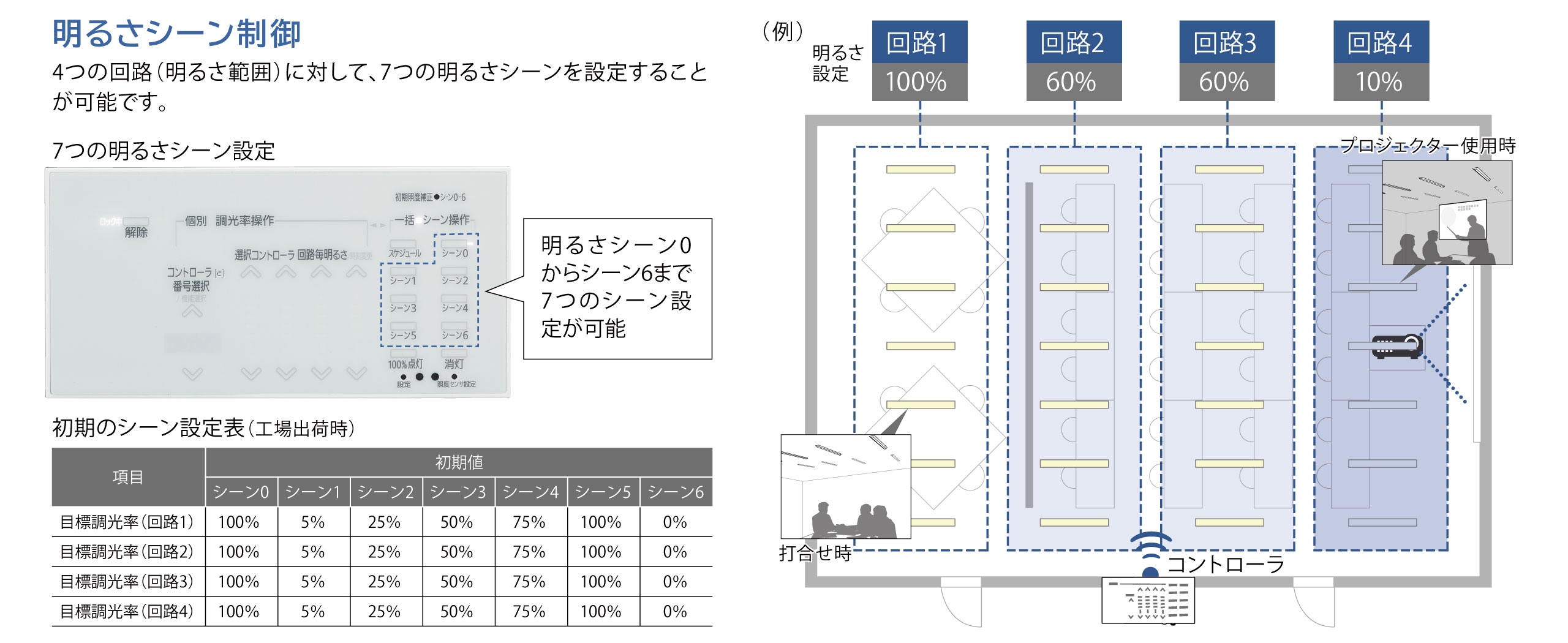

ボタン1つで簡単にシーンを呼出し

1日の明るさに変化を持たせることにより、快適さと省エネ効果を実現します。

※省エネ率は期待値であり、実際の諸条件で異なります。

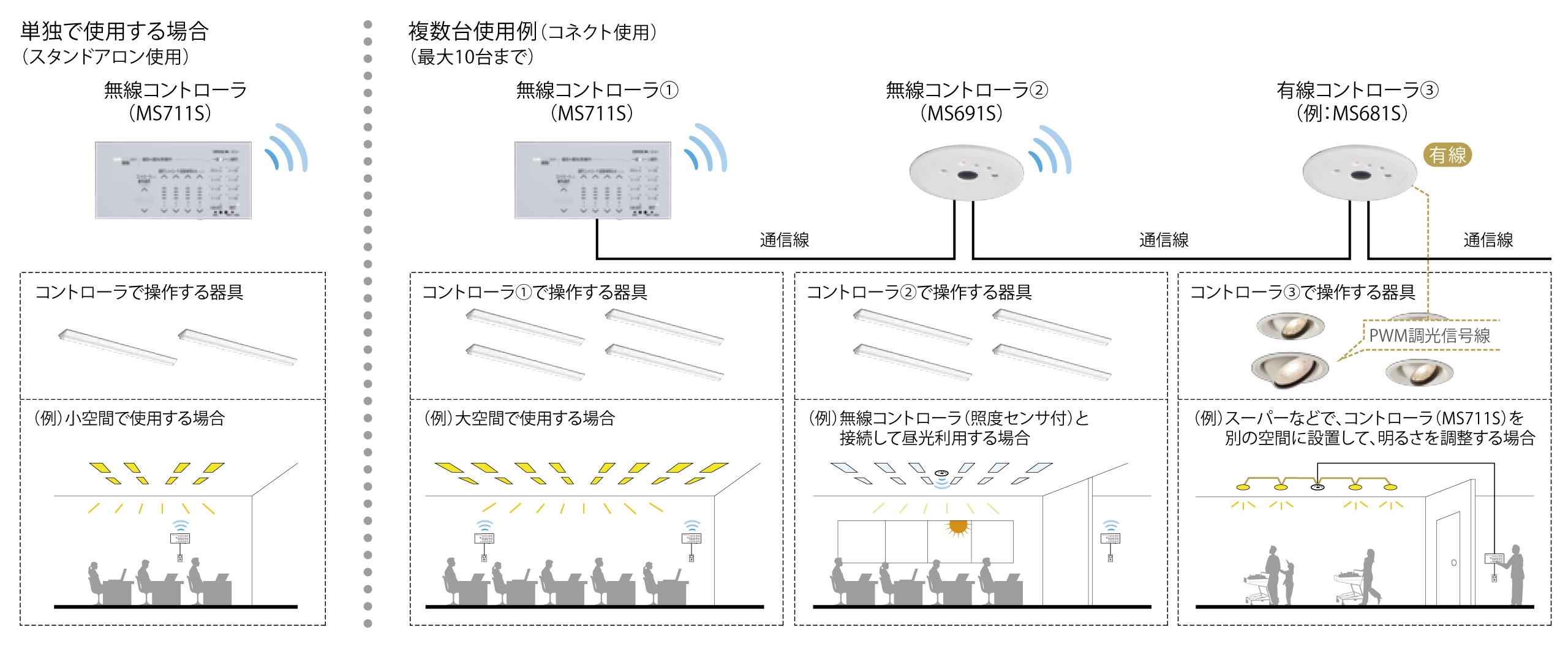

他のMILCO.S機器との連動（コネクト使用）

天井埋込形コントローラなど他のコントローラと接続して使用することもできます。

MILCO.S[ワイヤレスタイプ]コンセント式壁付コントローラ スタートアップガイド【コネクト編】

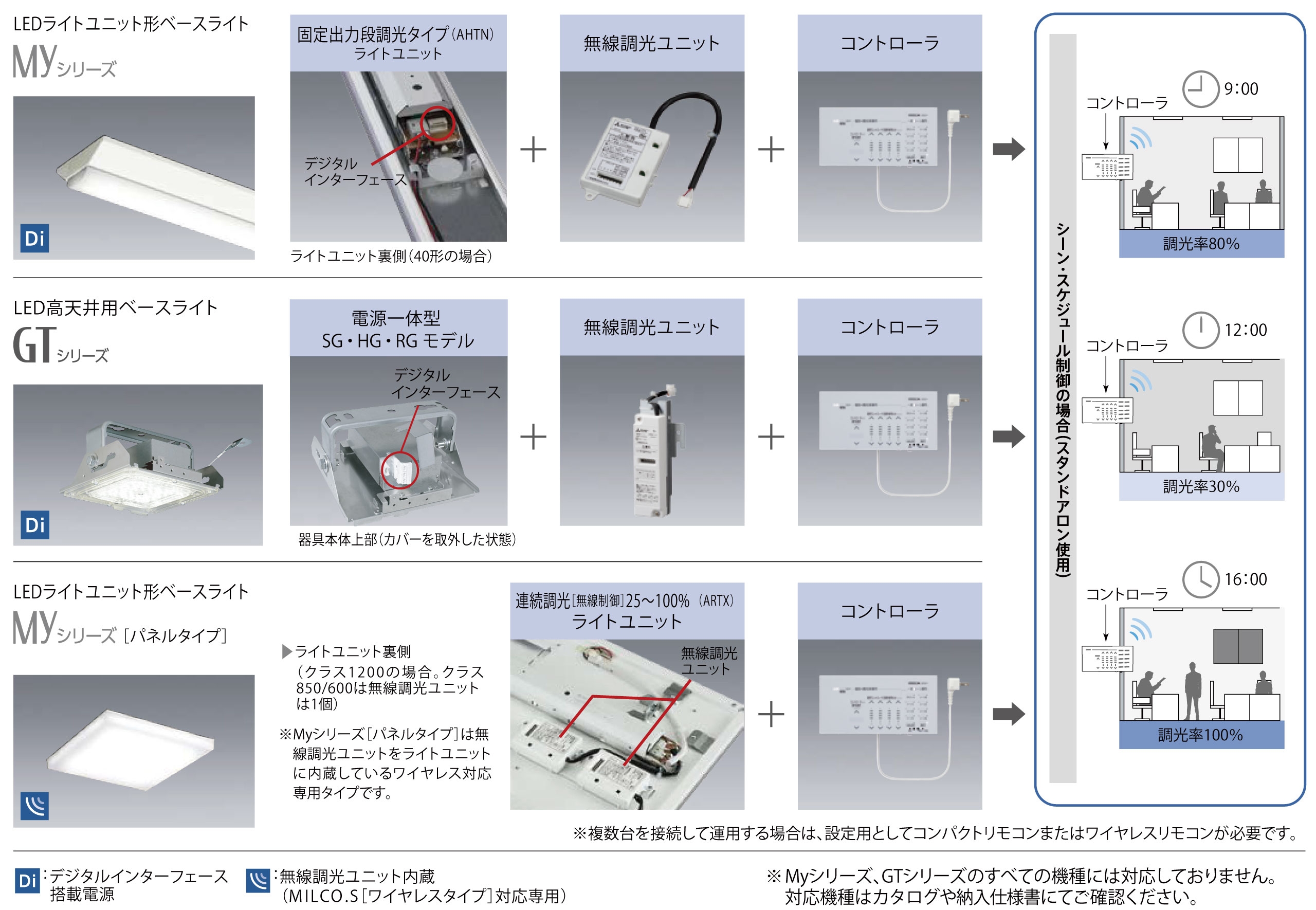

MILCO.S［ワイヤレスタイプ］コンセント式壁付コントローラ適合機種および標準システム構成

※スタンドアロン使用の場合

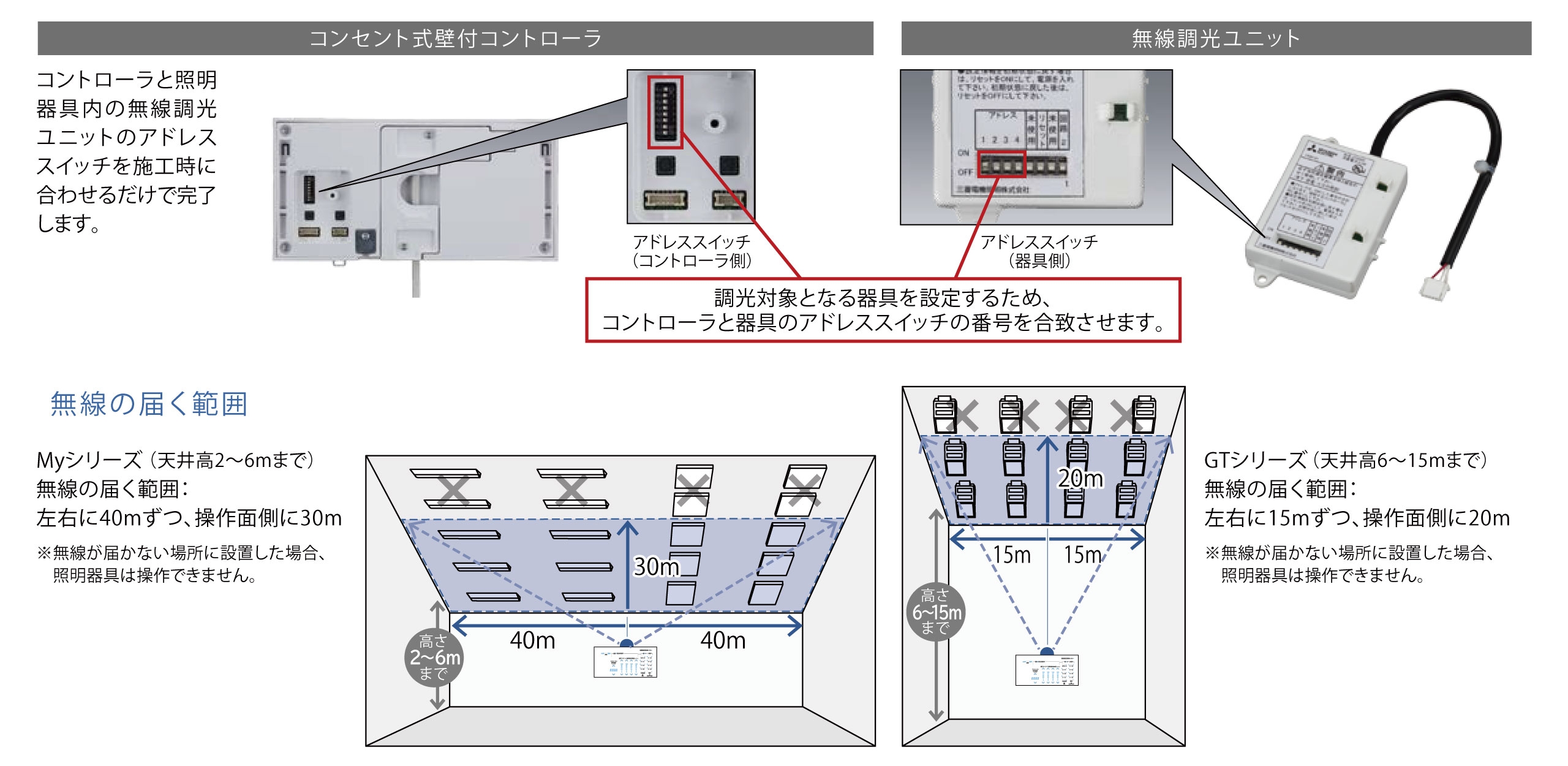

調光対象エリアはアドレススイッチの切替えでらくらく設定

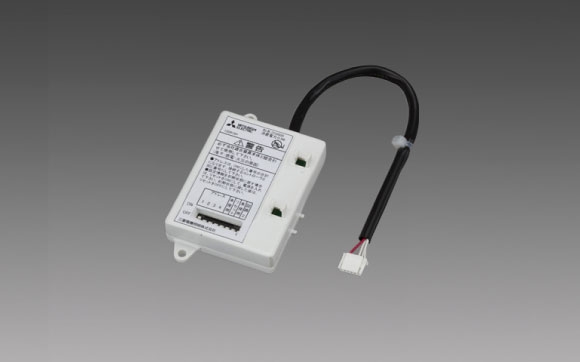

コントローラと照明器具内の無線調光ユニットのアドレススイッチを施工時に合わせるだけで完了します。

基本システム構成（コンセント式壁付コントローラ）

[電波法　工事設計認証取得]
MILCO.Sワイヤレスタイプに搭載の無線モジュールは総務省認定機関での工事設計認証を取得しています。

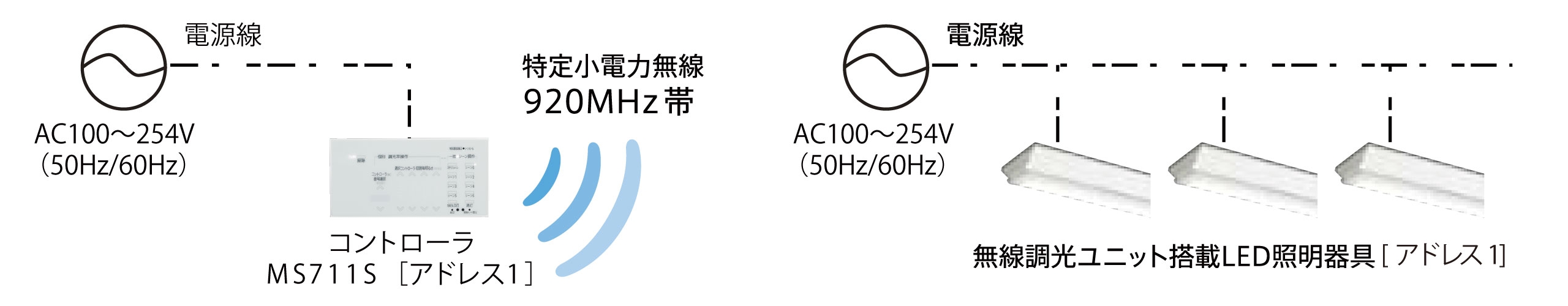

■コントローラ1台の場合(スタンドアロン使用）

詳しくはMILCO.S[ワイヤレスタイプ]コンセント式壁付コントローラ スタートアップガイド【スタンドアロン編】をご覧ください。

MILCO.S[ワイヤレスタイプ]コンセント式壁付コントローラ スタートアップガイド【スタンドアロン編】

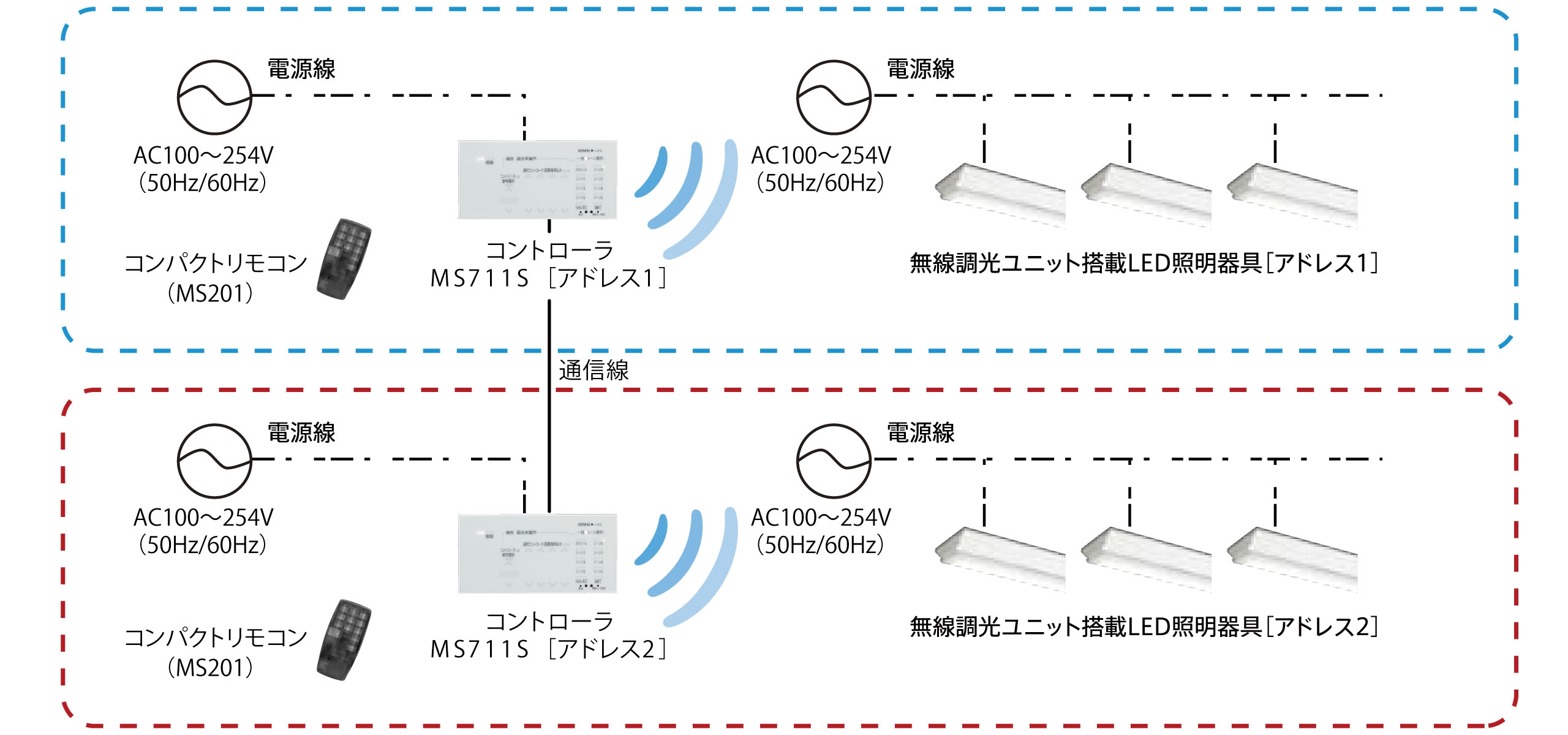

■コントローラ複数台の場合（コネクト使用）

複数台で運用する場合は、コンパクトリモコンが必要です。
詳しくはMILCO.S[ワイヤレスタイプ]コンセント式壁付コントローラ スタートアップガイド【コネクト編】をご覧ください。

MILCO.S[ワイヤレスタイプ]コンセント式壁付コントローラ スタートアップガイド【コネクト編】

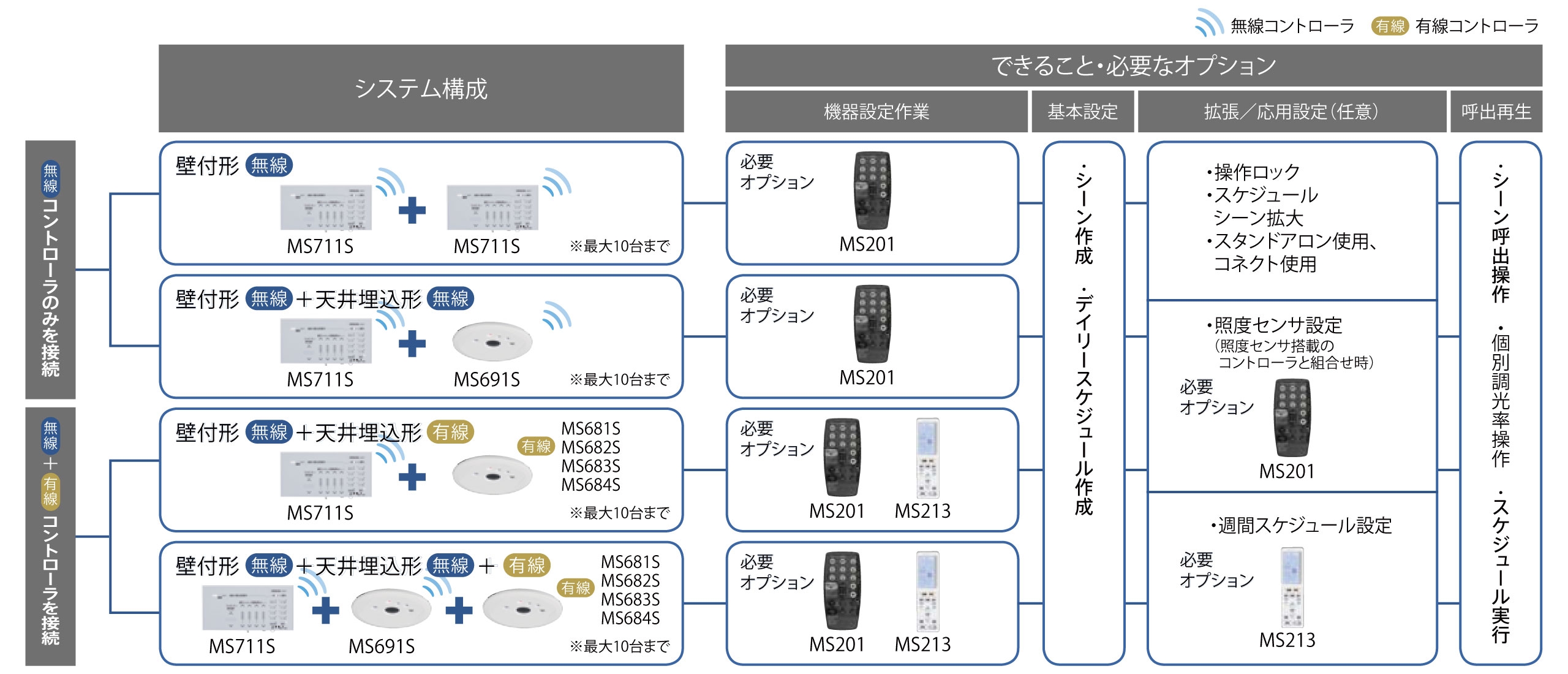

組合せてできること/必要オプション

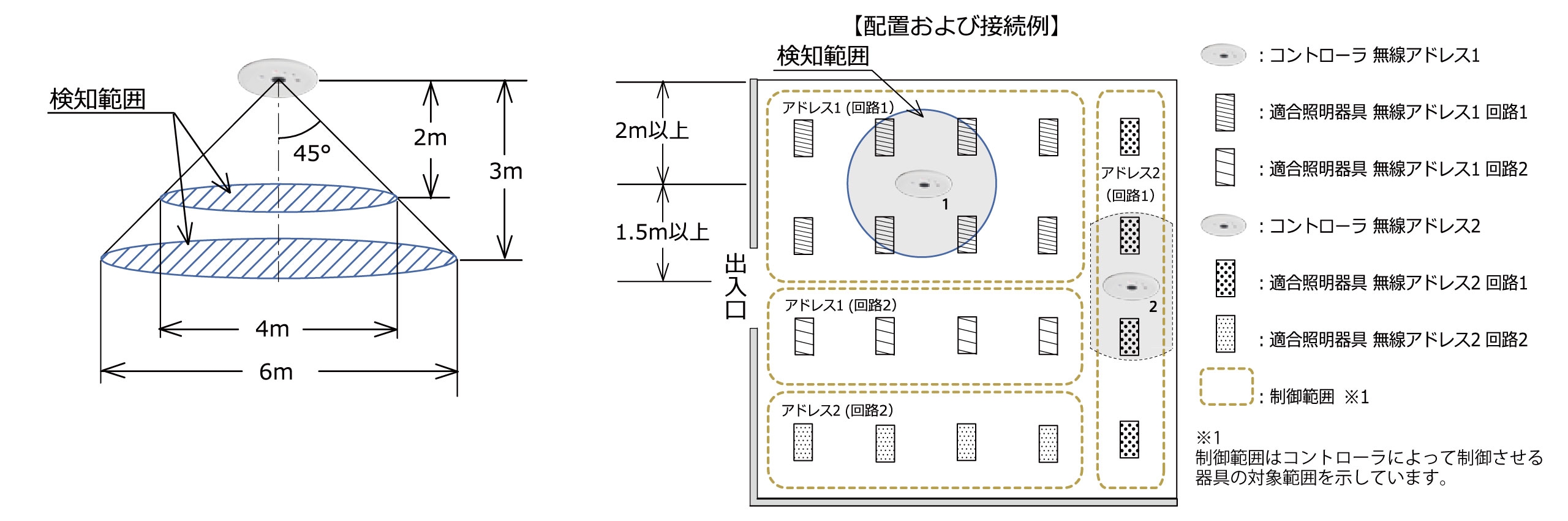

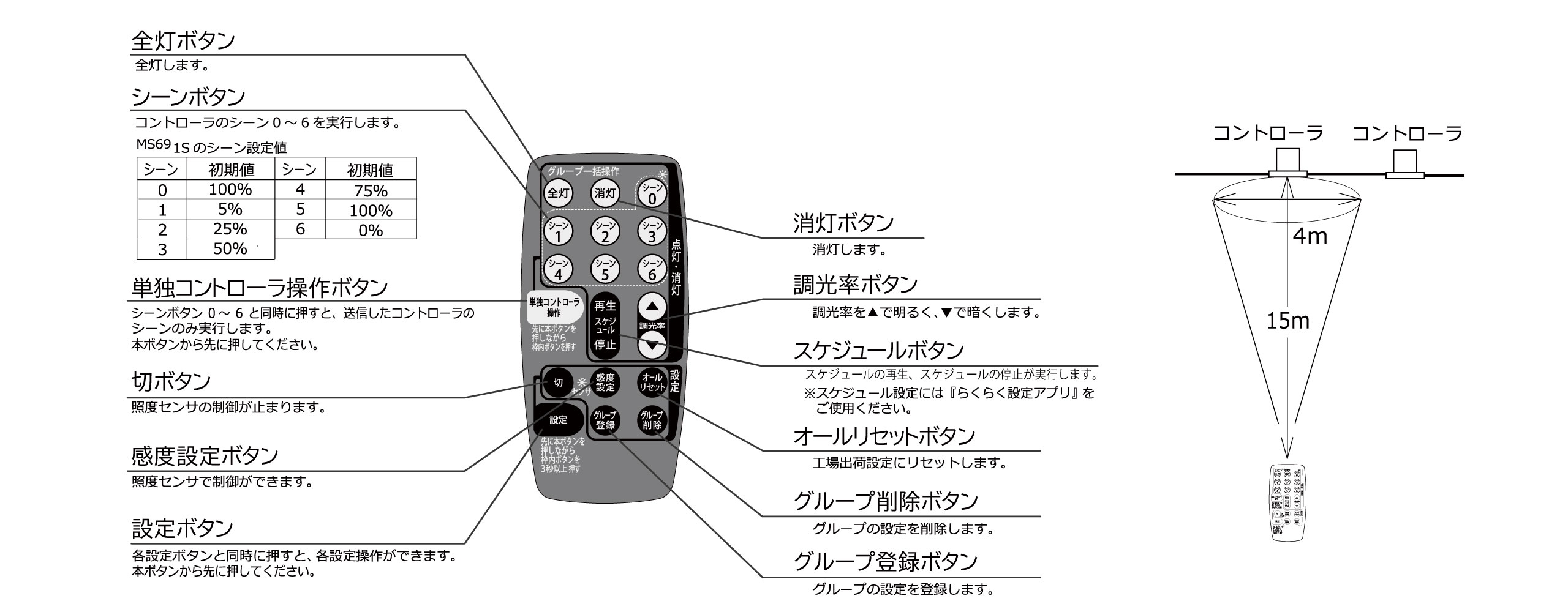

■照度センサを使用する場合の設置例

照度センサを使用して明るさを一定制御を行い場合、下記の様に設定してください。
1.コントローラは、制御範囲の平均照度が検出されるように、制御範囲の中央付近に設置してください。
2.コントローラの設置位置の目安としては窓から2ｍ、制御範囲の端部からは1.5ｍ以上離した場所に取り付けて直接光、窓、ブラインドなどが検知範囲に入らないようにしてください。
※照度センサの検知高（天井高）は3ｍ以下です。

各部の名称

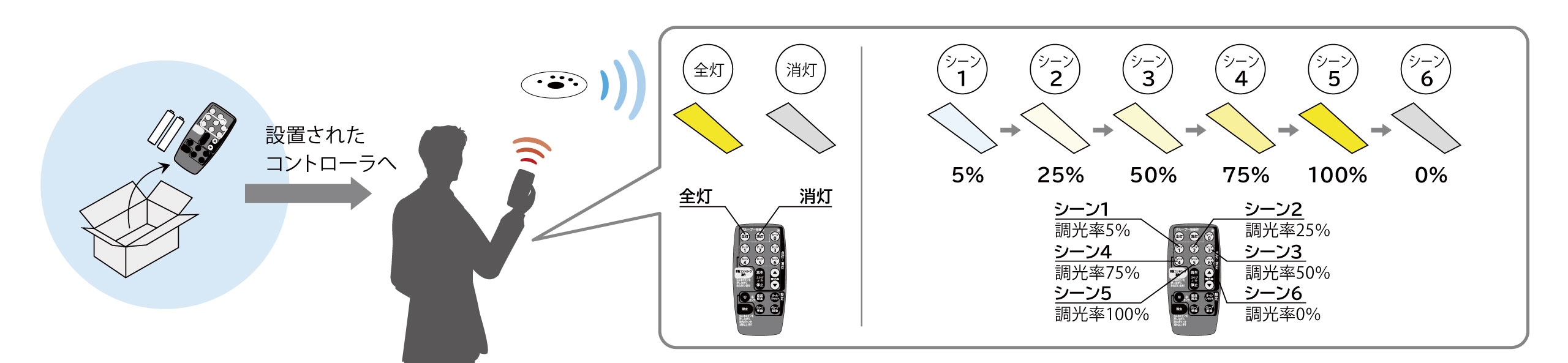

らくらくスタート

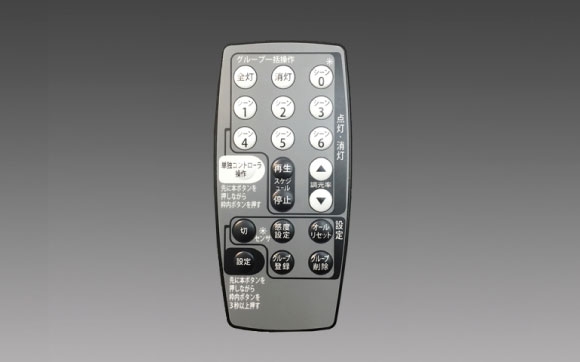

コントローラにシーンの調光率がプリセット済のため、コンパクトリモコンのシーン番号を押すだけで6段階の調光運用が可能です。

※本設定はコントローラにプリセットされたシーン調光率を呼び出すものであり、本リモコンでシーンの調光率の変更はできません。

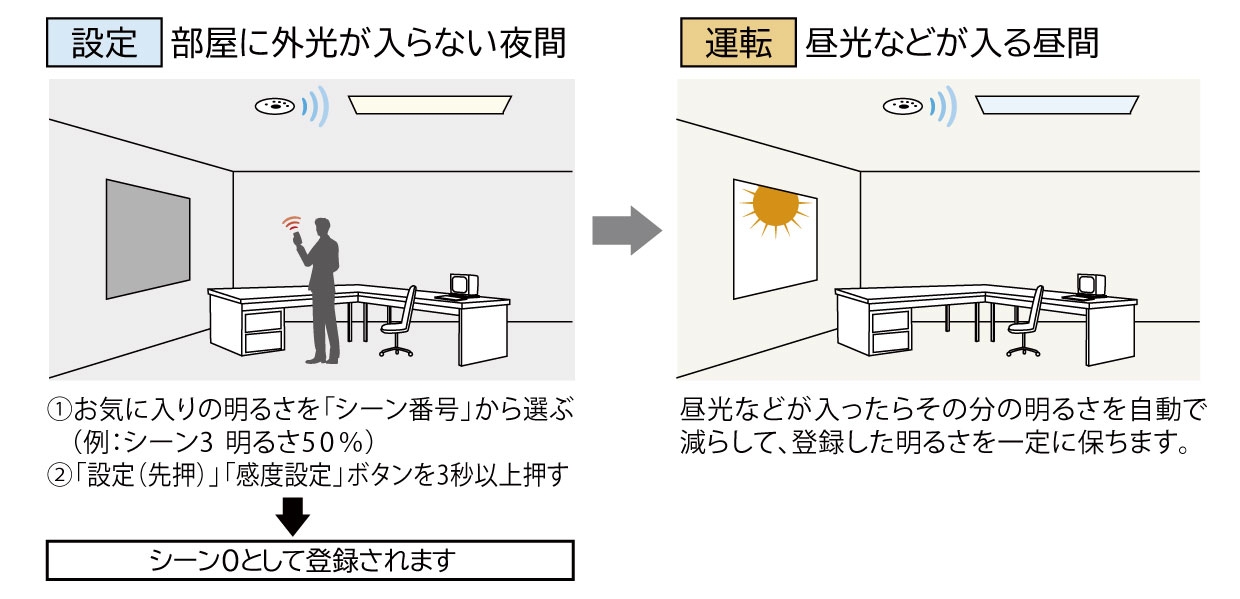

明るさ一定制御（昼光利用）の初期設定もらくらく

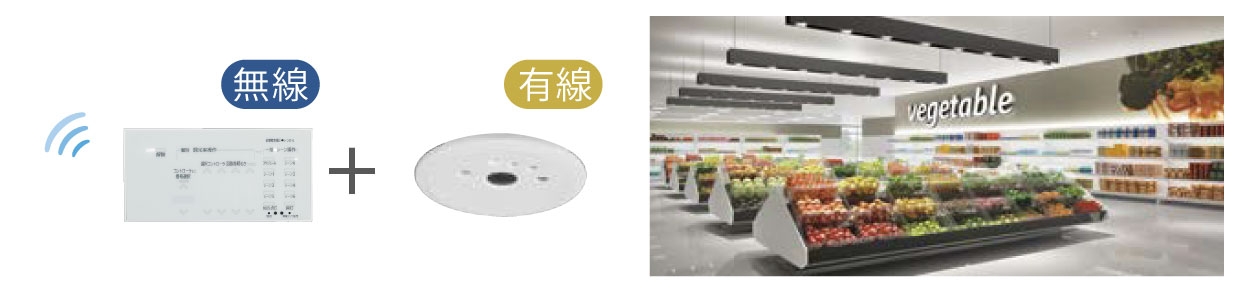

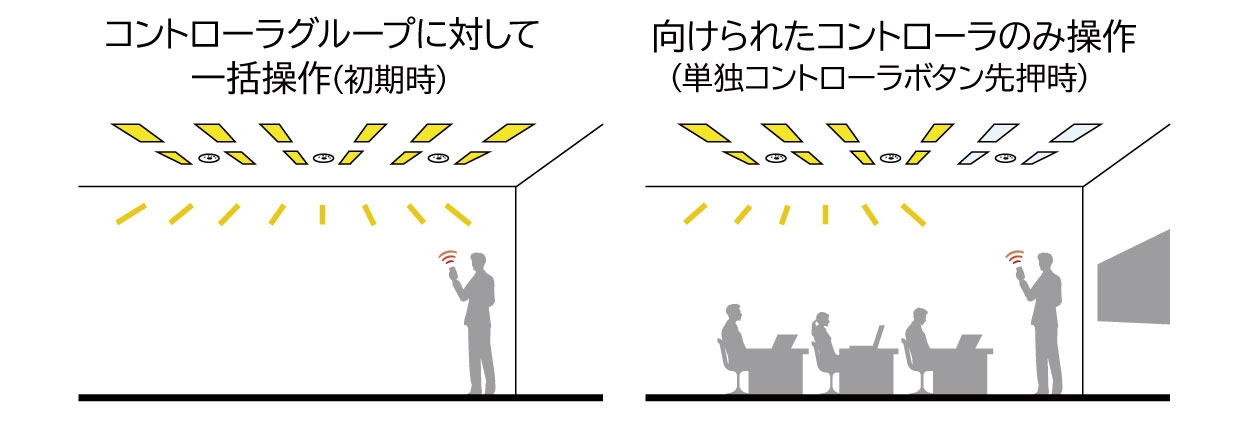

コントローラを複数台使用する場合もらくらく操作で目的に合わせた運用が可能

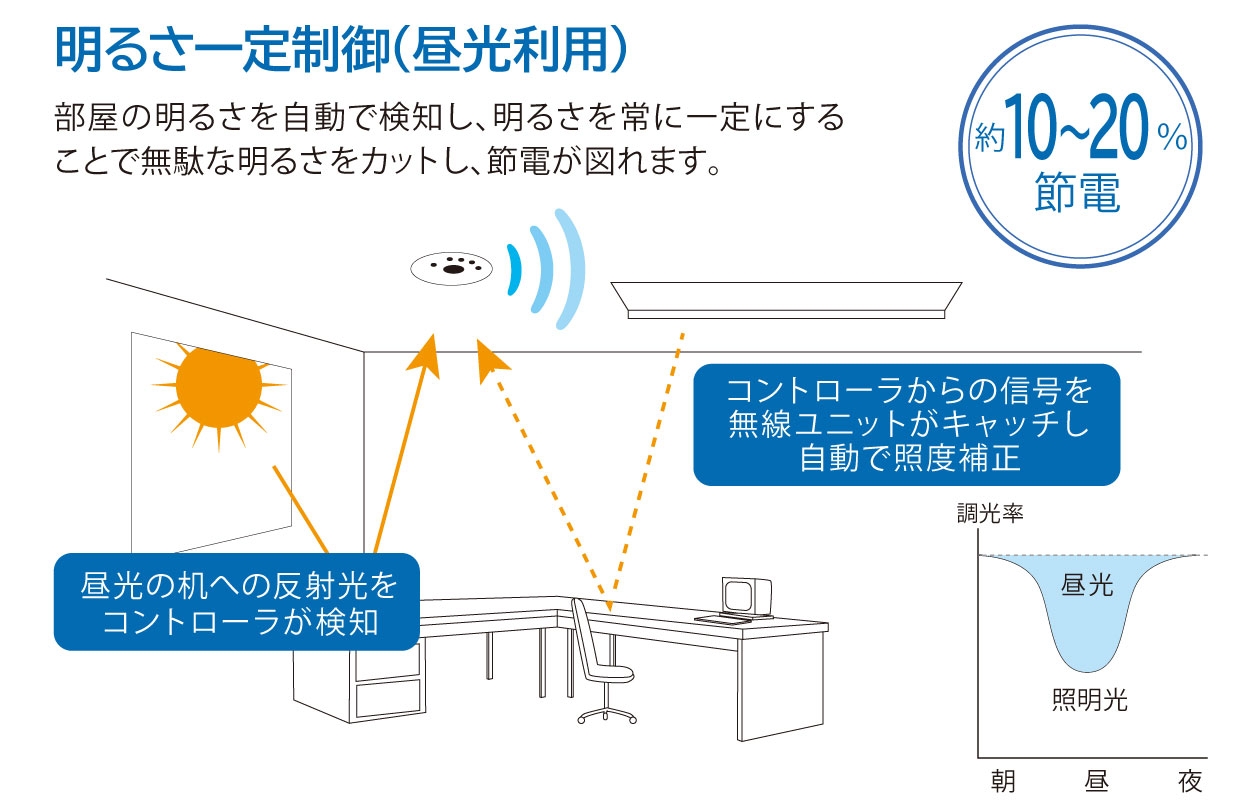

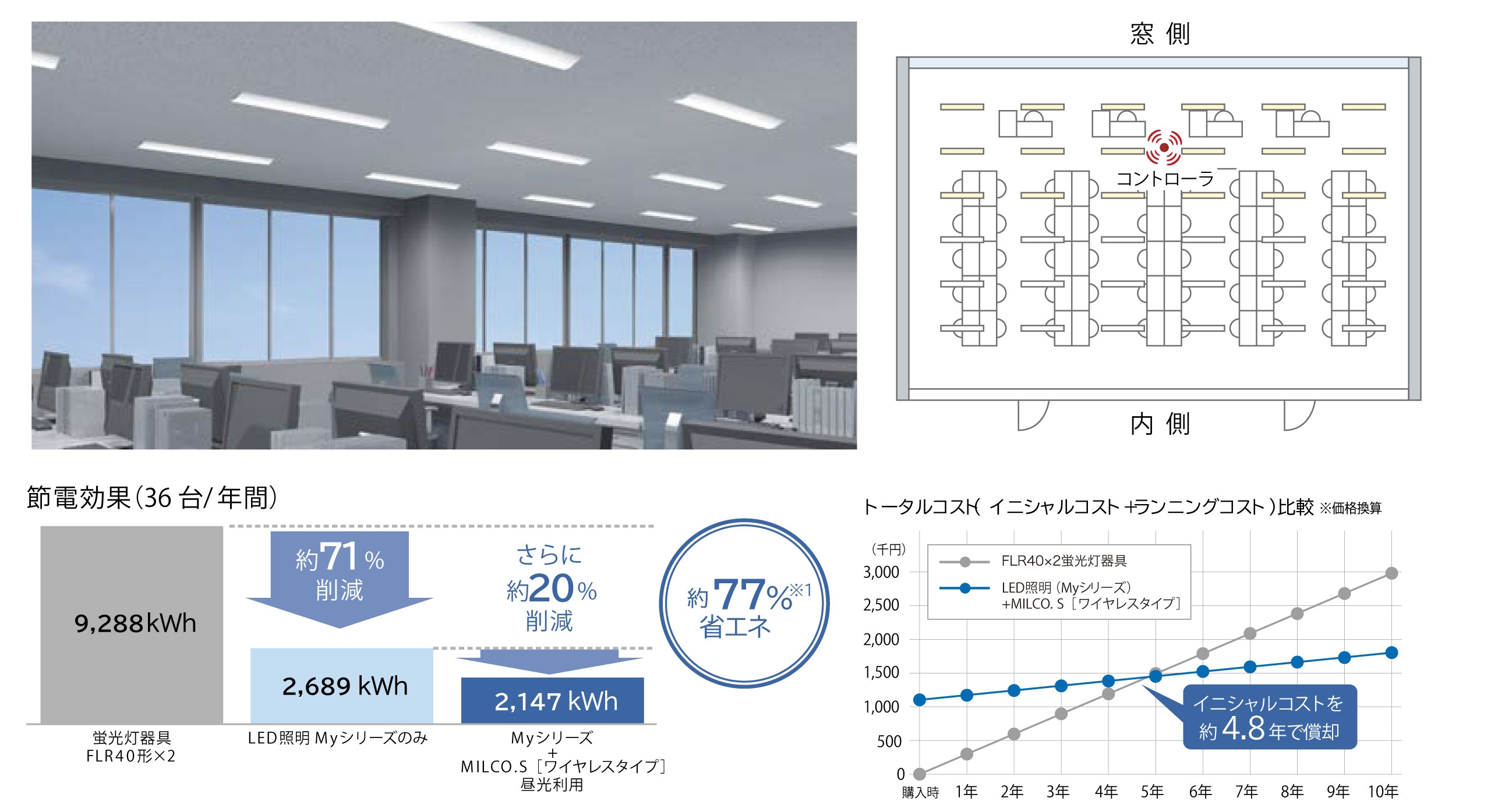

室内の明るさを自動で検知。オフィス内を最適な明るさにしながら省エネ。

〈計算条件〉
・年間点灯時間:3,000時間・電力料金目安単価:31円/kWh(税込)[(一社)日本照明工業会ガイドA139:2024]
・従来器具:蛍光灯FLR40形×2逆富士器具定格消費電力86W/台36台(蛍光ランプ価格は当社生産完了時)
LED照明器具:MyシリーズMY-V440431/N(価格:税別)定格消費電力24.6W/台36台+無線調光ユニットSC0500B定格消費電力0.3W/台36台
・MILCO.S[ワイヤレスタイプ]コントローラ1台
・照明器具(計36台)をMILCO.S[ワイヤレスタイプ]による明るさ一定制御(照度センサ有)を想定した試算
・蛍光灯器具は交換ランプ費用(税別、当社生産完了時の価格)を含む

※省エネ率は期待値であり、実際の諸条件で異なります。
※昼光利用による省エネ率は(一社)日本照明工業会技術資料130改正追補1-2015事務室の省エネルギー率の外光利用制御による補正係数(0.78)を基にしています。

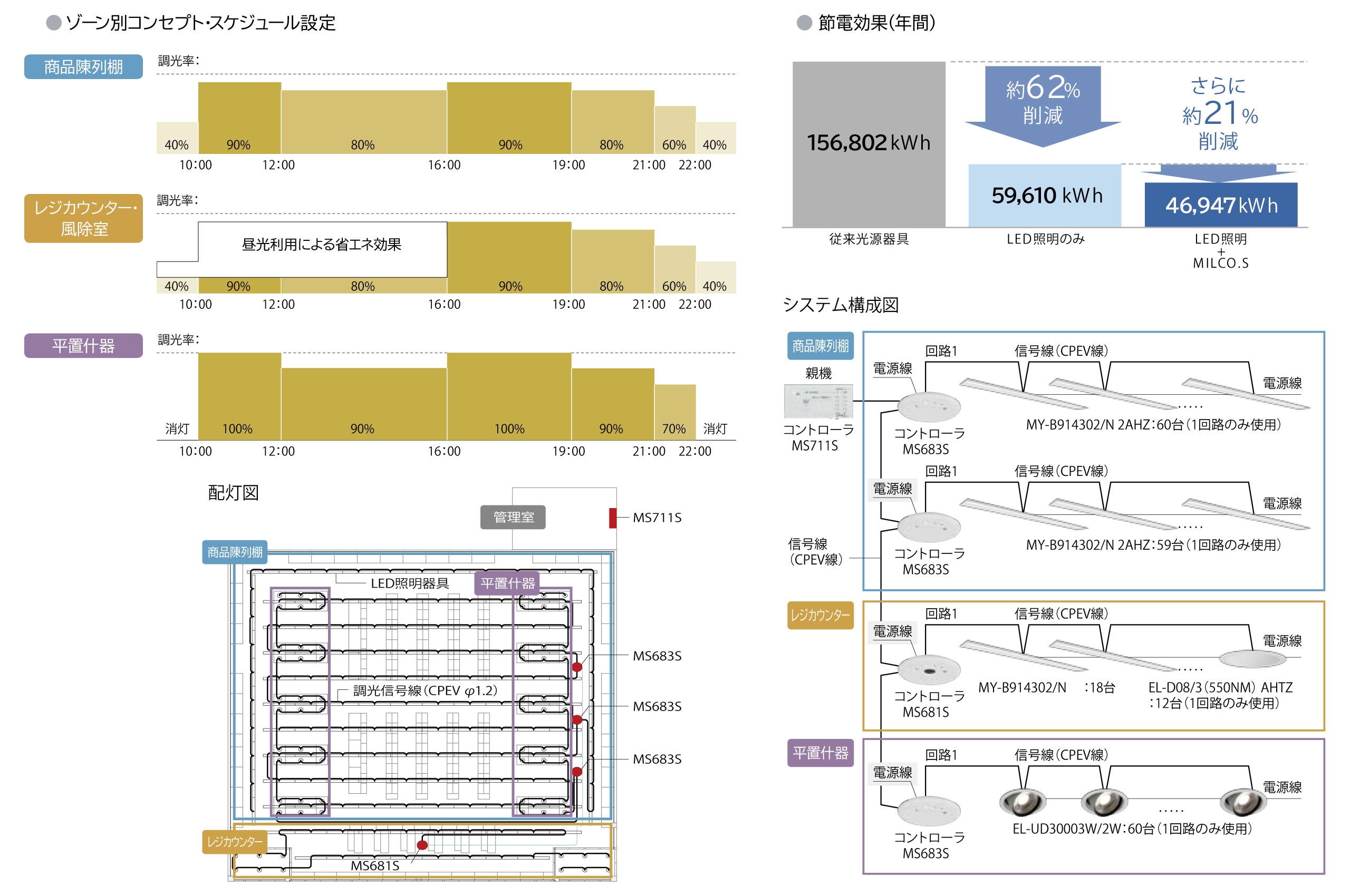

〈計算条件〉
・年間点灯時間:5,110時間(平置什器は4380時間)
・従来器具:商品陳列棚・レジカウンター:蛍光灯FHF86形2逆富士器具137台 定格消費電力183W/台 レジカウンター:コンパクト蛍光灯FHT42形3ダウンライト12台 定格消費電力125W/台 平置什器:セラミックメタルハライドランプ70形 ユニバーサルダウンライト60台定格消費電力73W/台
・提案器具:商品陳列棚・レジカウンター:Myシリーズ:MY-B914402/NAHZ137台 定格消費電力70.1W/台 レジカウンター:拡散光ダウンライトEL-D08/3(551NM)AHTZ12台 定格消費電力44.8W/台 平置什器:ユニバーサルダウンライトEL-UD30103W/2WAHTZ60台 定格消費電力25.1W/台 MILCO.Sコントローラ:MS711S1台、MS683SA3台、MS681SA1台
※省エネ効果は諸条件で異なります。

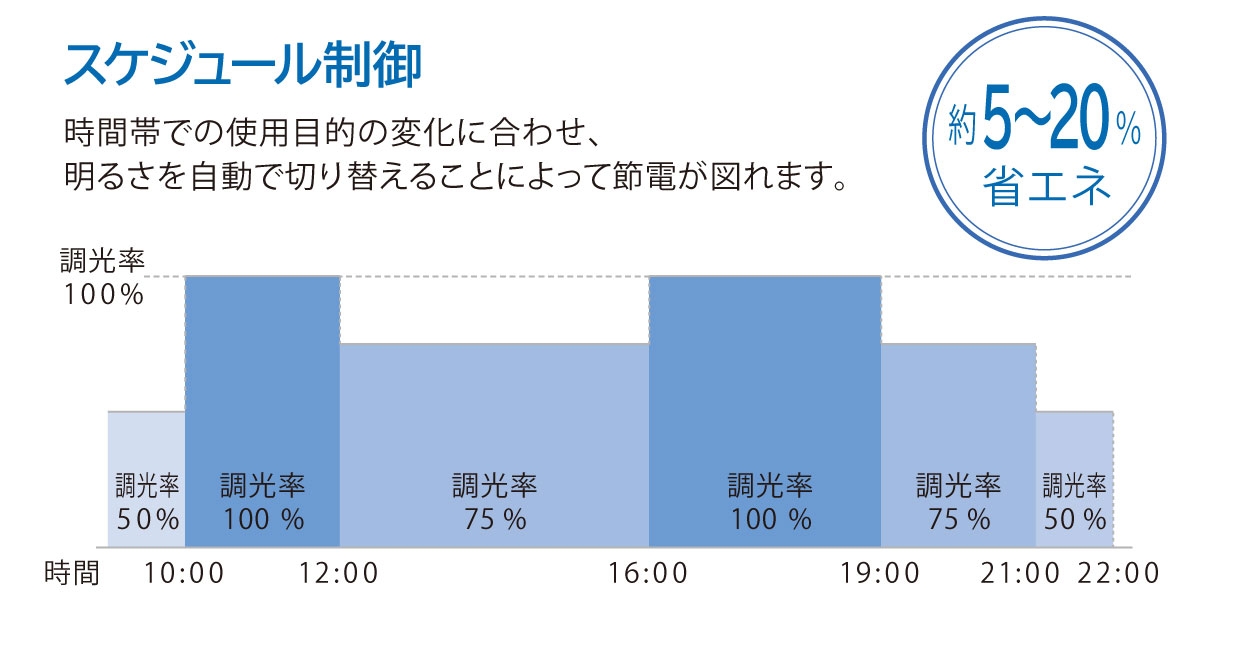

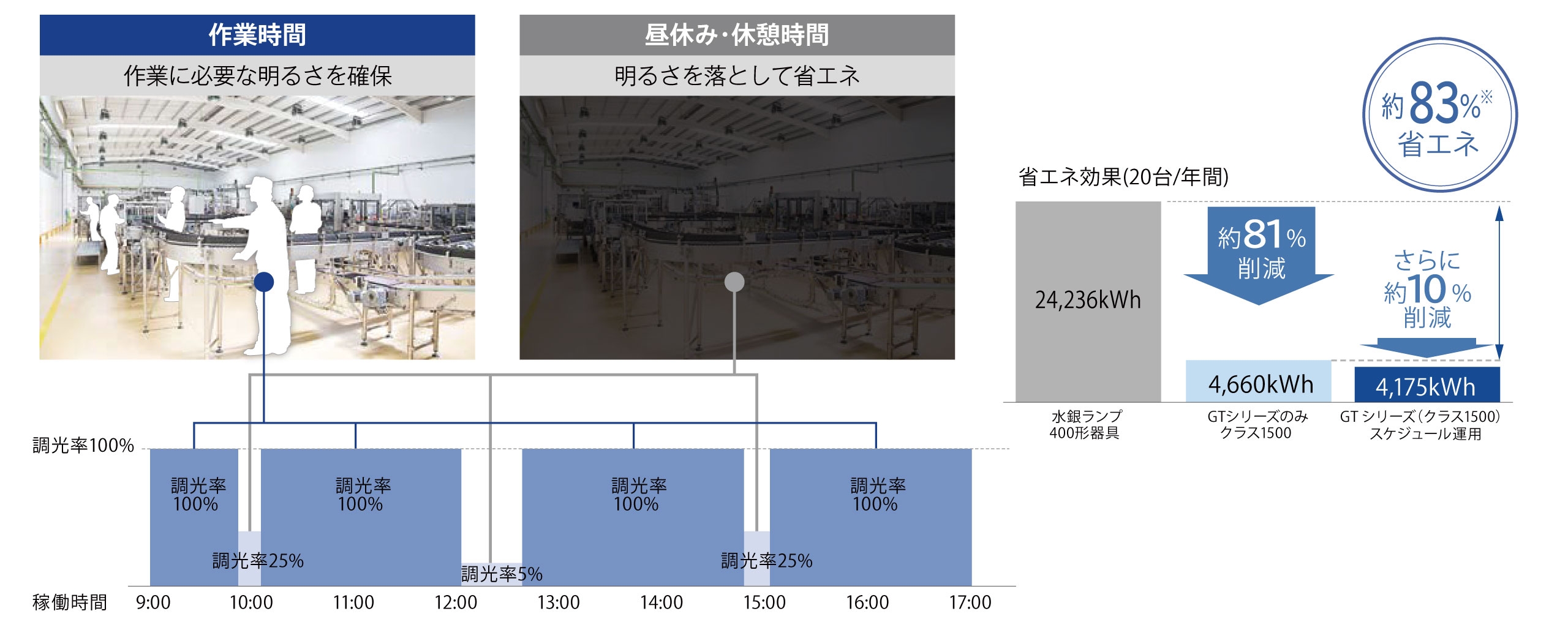

スケジュール運用で休憩中の明るさを自動で制御。無駄を省いて賢く省エネ。

〈計算条件〉
・年間点灯時間:2,920時間
・従来器具:水銀ランプ400形器具定格消費電力415W/台20台⁩
・LED照明器具:GTシリーズRGモデル:EL-GT15122N/WAHTN定格消費電力83.3W/台20台
・無線調光ユニット:SC0540B定格消費電力0.3W/台20台
・MILCO.Sワイヤレスコントローラ:MS692SA(スケジュール制御)定格消費電力2W/台2台
※省エネ効果は諸条件で異なります。
