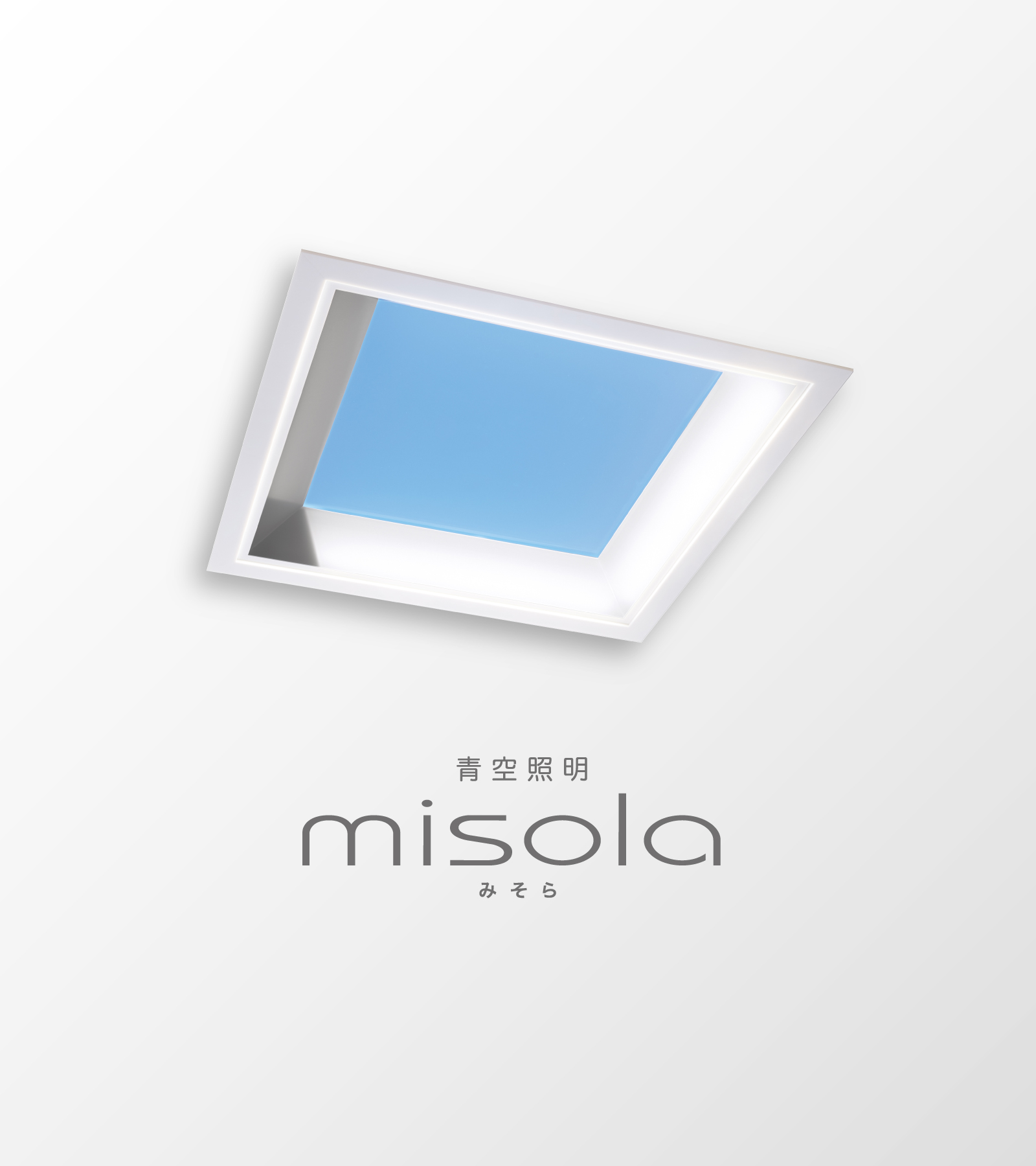

青空照明 misola

照明

奥行感のある青空と光の自然な差し込みを表現

青空照明 misola（みそら）は開放的で奥行き感のある青空を模したパネルと光の差し込み感を表現するフレームを組み合わせた独自構造により、室内空間にいながらも窓のような心地よい開放感を与え、これまでとは異なる光環境を演出する照明器具です。

※「青空照明」および「misola」は、三菱電機株式会社ならびに三菱電機照明株式会社の登録商標です。

青空を模したパネルと発光フレームにより、奥行き感のある青空と自然な光の差し込みを表現

レイリー散乱の原理で開放的で奥行き感のある青空を表現。

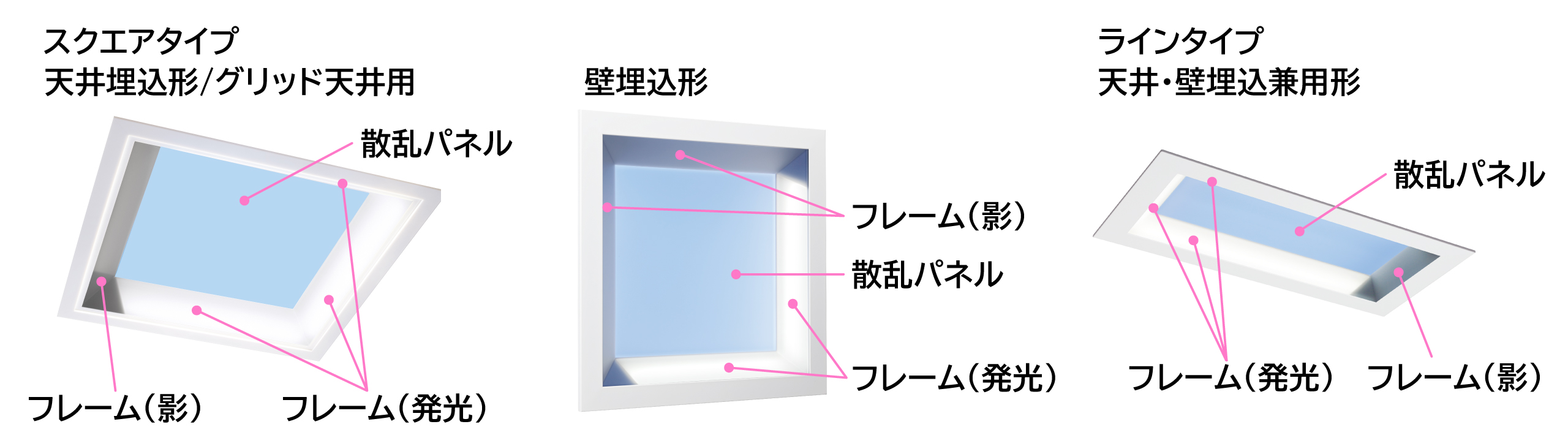

レイリー散乱を発生させる光散乱体を用いた青空を模したパネルで、開放的で奥行き感のある青空を表現し、フレーム部の三面を光らせ、残り一面を影の様にする^※ことで、自然な太陽光の差し込み感を演出します。フレームから出る光で一般的な照明器具と同等の明るさを確保します。

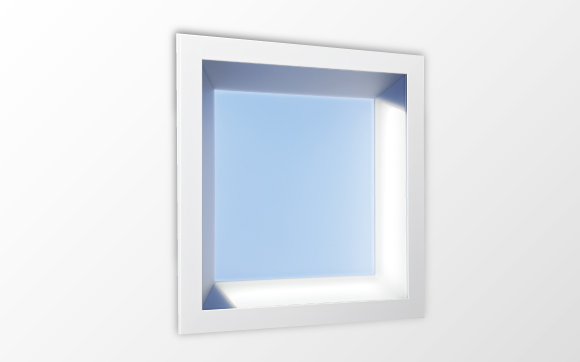

※壁埋込形はフレーム部が二面点灯、影が二面となります。

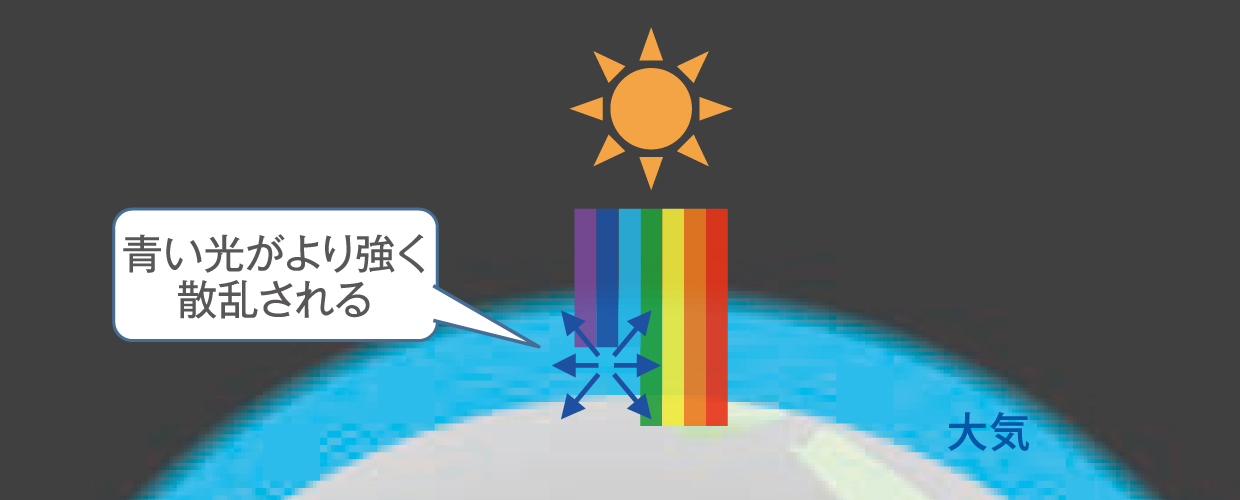

レイリー散乱とは？

青空の原理です。大気圏に太陽光が入射する際に大気を構成している分子によって発生する現象で、波長の短い青い光が波長の長い赤い光よりも強く散乱されるので、昼間に地上から見上げる空は青く見えます。
misolaはこのレイリー散乱を応用し、光散乱体を用いたパネルにLED光を照射することで、開放的で奥行感のある青空を表現しています。

複複数のLED光源により「時の移ろい」を感じさせる色変化も実現

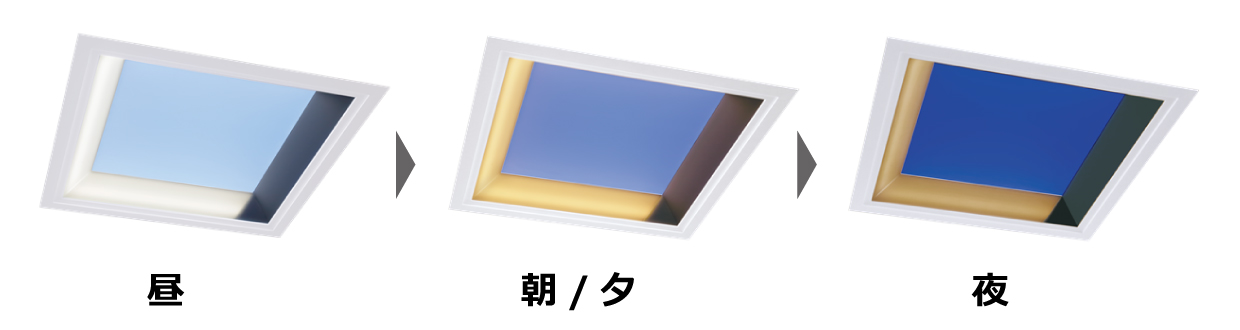

色の異なる複数のLED光源の発光量を変化させることで、青空だけでなく、時の移ろいを感じさせる朝・昼・夜シーンなどの色変化も可能です。
手動切替（専用リモコンによる切替）と、自動切替（専用制御機器によるスケジュール制御）の2タイプをラインアップしています。

実際の色変化を動画で見る（YouTubeへリンクします）

一般的な照明器具と同等の厚さ120mm 以下の薄型構造で施工に配慮

散乱パネルとフレームの組合せで奥行き感のある青色を演出しながら、施工性に配慮した独自の薄型構造を実現。

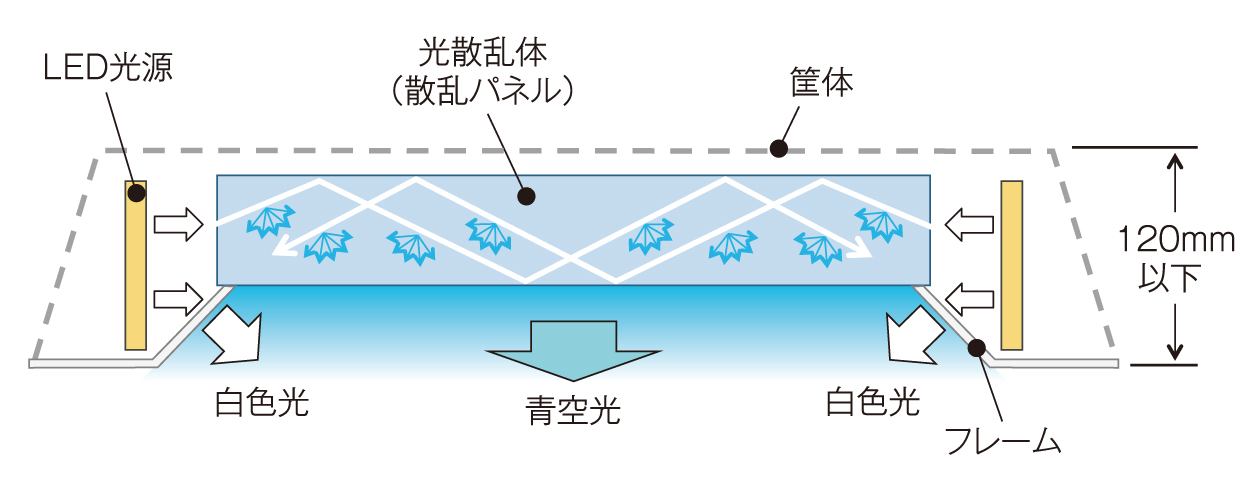

光散乱体の側面からLED光を導光させるエッジライト方式により青空を模したパネルを薄型化しました。一般的な埋込形照明器具と同等の厚さ120mm以下の薄型構造で施工に配慮しています。
ラインタイプは器具高さ85mmの薄型構造により、さらに埋込施工の自由度を向上しています。

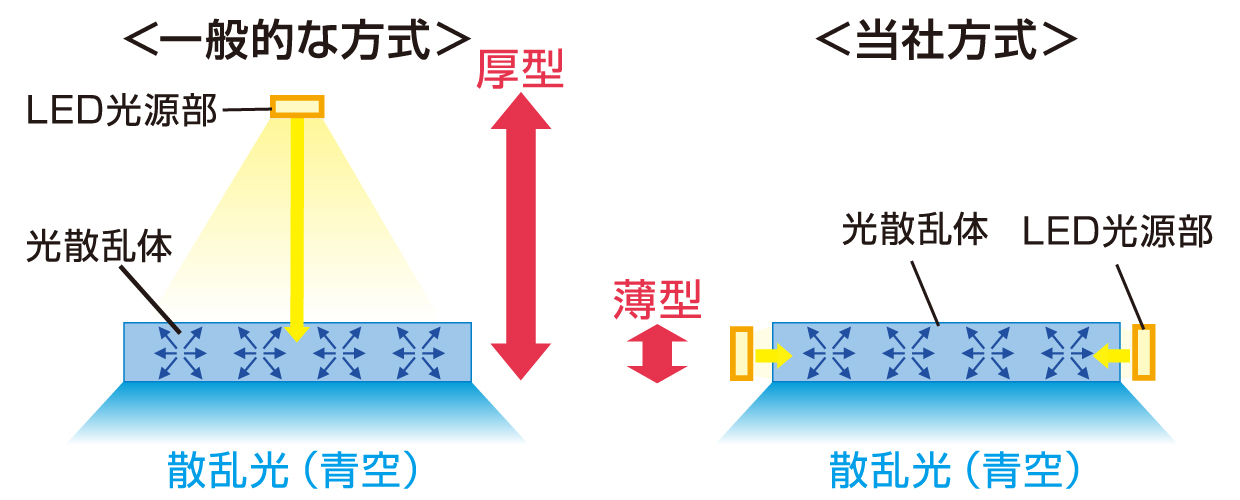

エッジライト方式とは？

パネルの端面に配置したLEDの光をパネル内部で導光させる方式です。
光源部をパネルの裏側に配置する一般的な方式と比べて、薄型にすることが可能です。

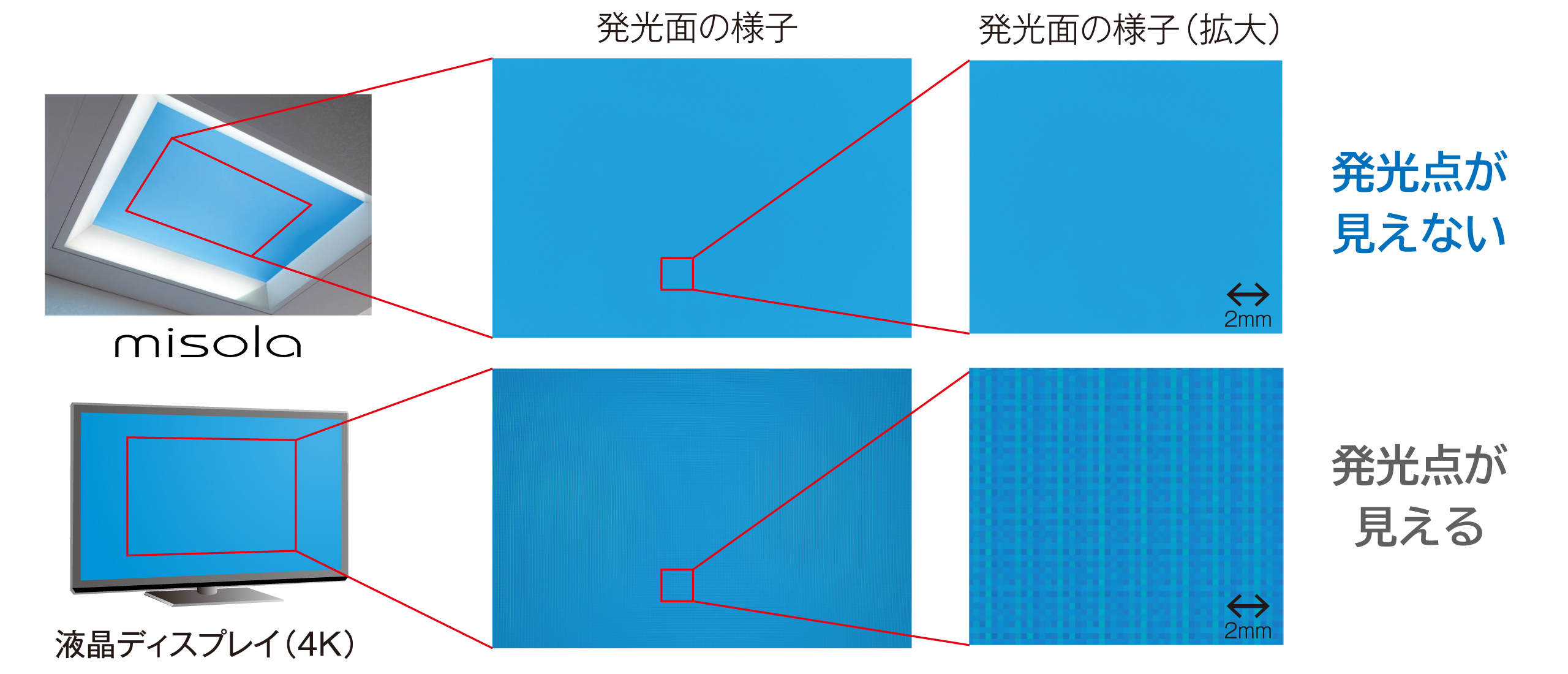

発光点が見えないため、どこまでも広がる青空を表現

LED光を散乱体で微粒子散乱（レイリー散乱）させるため、発光点が見えず『目の焦点が合わない』ことになります。そのため、液晶ディスプレイによる映像とは異なり、どこまでも広がる奥行き感のある青空を表現します。

空間用途で選べる制御タイプ

気分に合わせて手軽にリモコンでシーンを変えられる「リモコン切替タイプ」と、時の流れに合わせて自然なシーン変化を行う「スケジュール制御タイプ」、専用タブレットで手軽に設定・操作が可能な「無線照明制御タイプ（MILCO.CONNECT）」のバリエーションがあります。

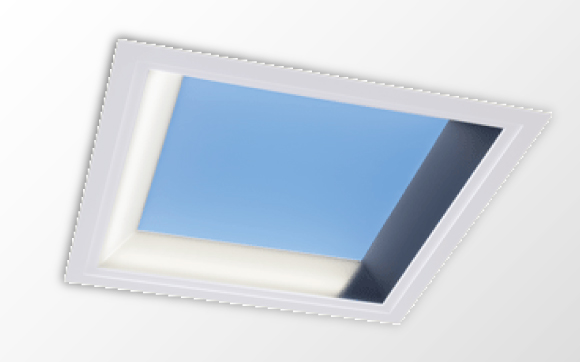

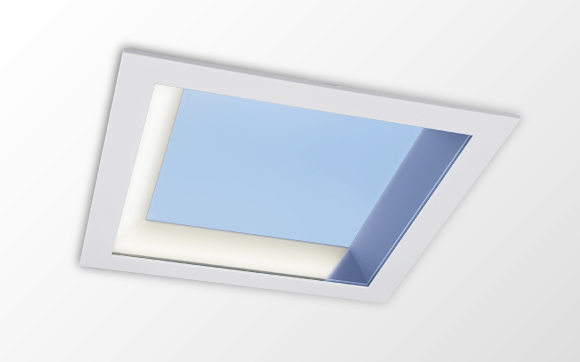

器具本体ラインアップ

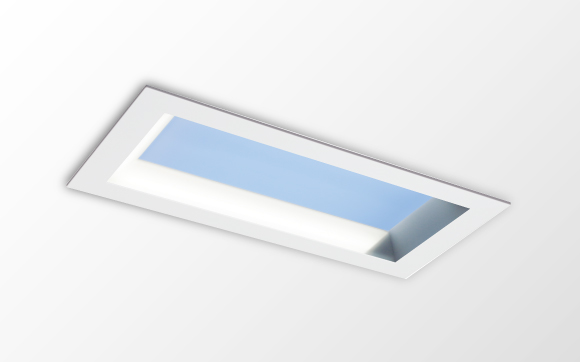

リニューアルにも対応する軽量薄型のラインタイプ

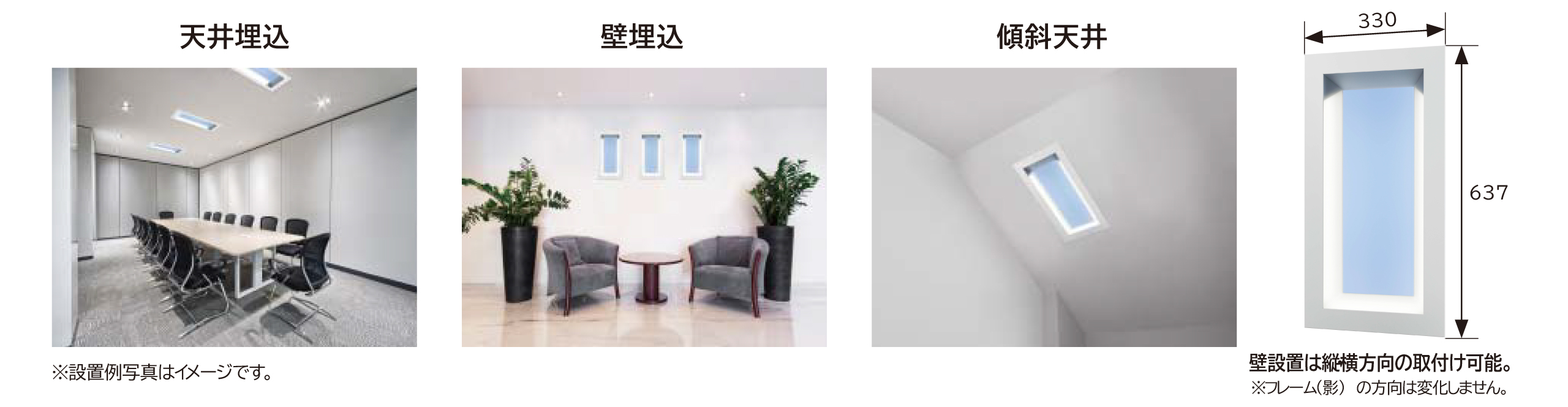

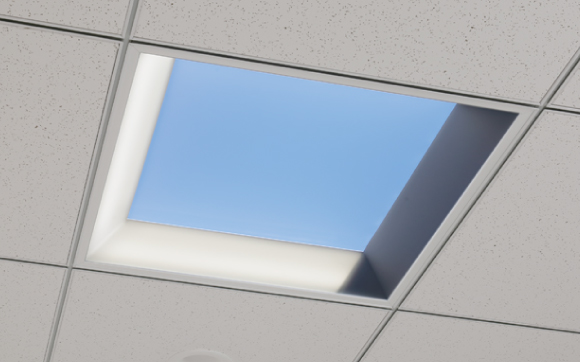

空間用途に合わせて選べる、天井・壁埋込兼用形

器具高さ85mmの薄型構造により、埋込施工の自由度を向上、天井・壁・傾斜天井に取付可能。
枠高さを5mmに抑え建築との一体感をつくり、空間にアクセントを加えます。

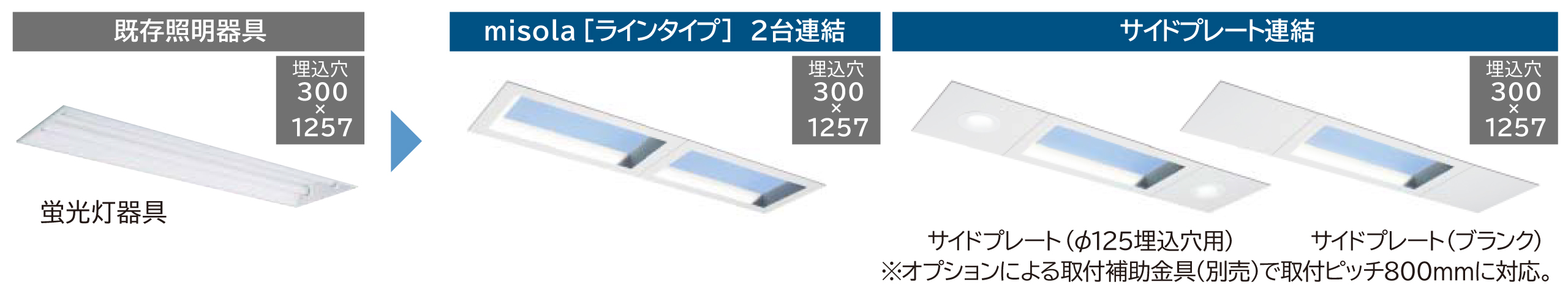

既設の埋込形300幅器具からのリニューアルに対応

一般的な既設照明器具(40形300幅)のリニューアル時に使用する取付補助金具をご用意。

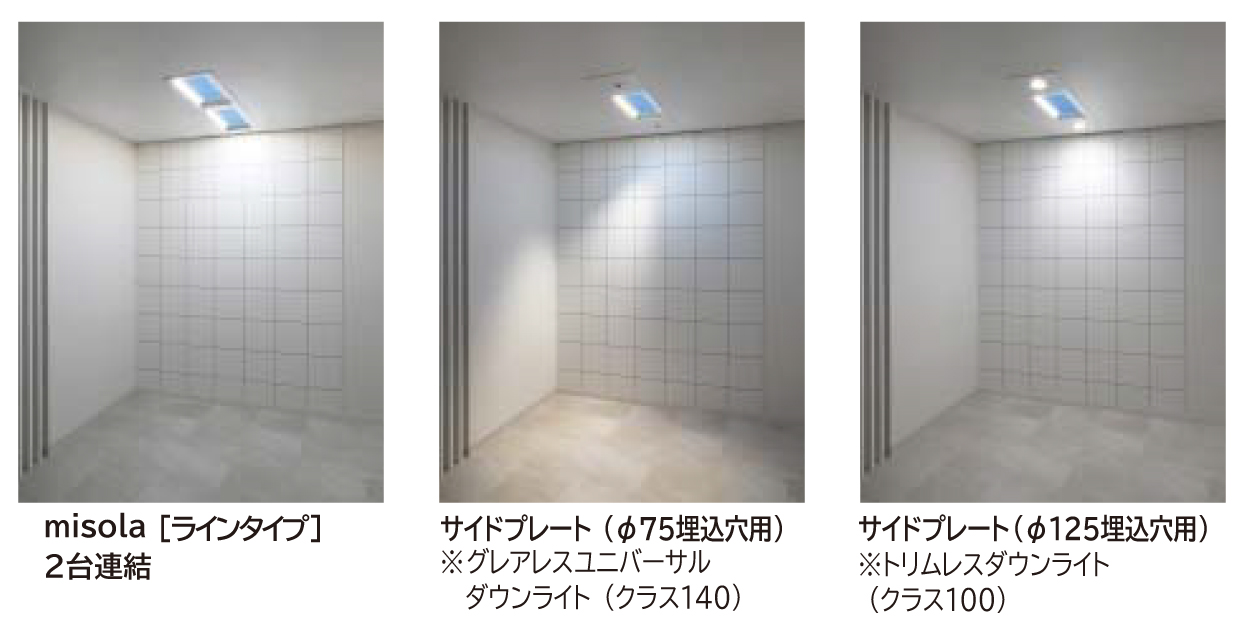

2台連結やダウンライトとの組合せなど空間に合わせた光環境を提供します。

埋込形300幅器具リニューアルイメージ

【おすすめ適合ダウンライト】
■埋込穴φ75
・深枠鏡面コーン遮光30
・グレアレスダウンライト
・ユニバーサルダウンライト　など
■埋込穴φ125　MCシリーズ
・深枠鏡面コーン遮光30
・トリムレス　など
※適合器具は取説・納入仕様書をご参照ください。
※遮光の深い器具や発光部の眩しさを抑えた器具をおすすめします。
