バリエーション豊富な器具×ライトユニットの組合せ
Myシリーズは器具本体とライトユニットの多彩な組合せで用途に合わせたスマートな照明を実現します。
高反射&高拡散の2層カバーと高反射基板のトリプル構造や電源設計で高効率を実現。省エネでランニングコストを削減します。
シンプルでスリムな器具本体。天井すっきり、シームレスな配置が可能な器具を多数ラインアップしています。
-
製品特長
-
ラインアップ
三菱ならではのこだわりの施工方法で施工現場を効率化
独自設計のクイックバネ方式でライトユニットをすばやく装着※1
バネや本体のエッジをなめらかにしたフルラウンド材を採用。
ライトユニットの取外しを繰り返しても取付性の落ちない耐久性の強いバネを採用。
- ※1：防湿形など一部機種を除く。

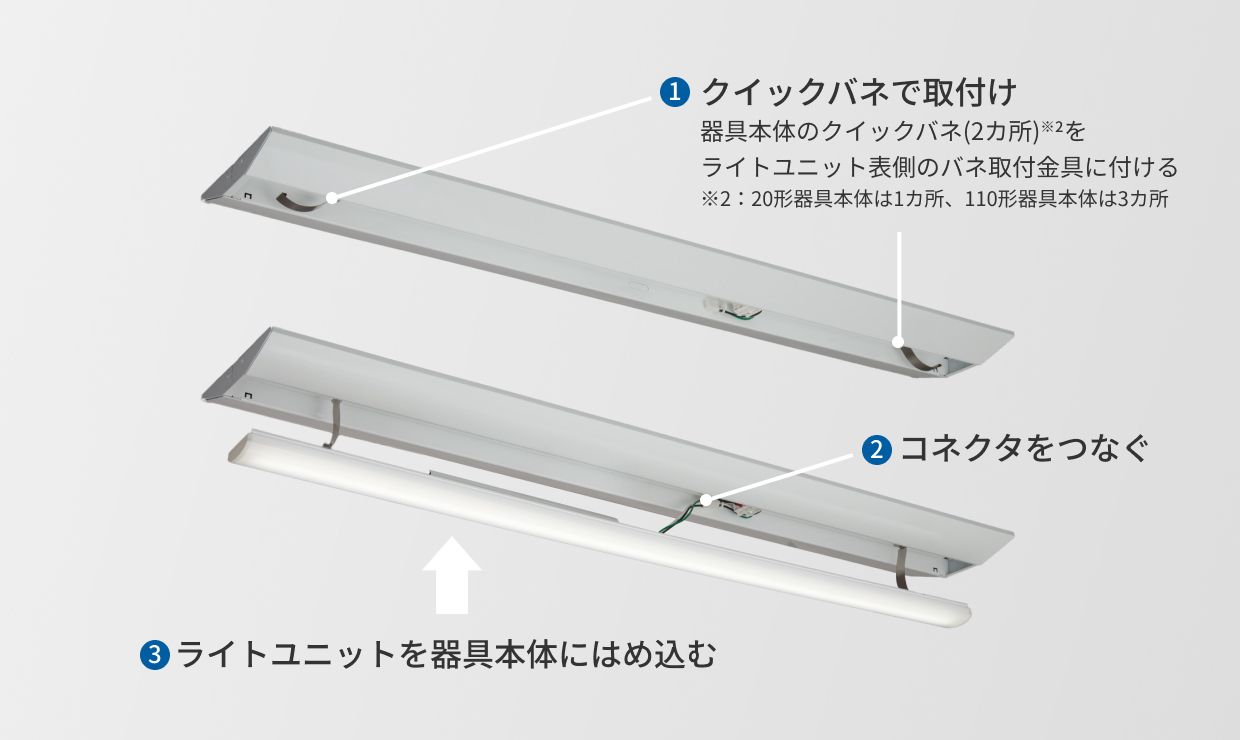

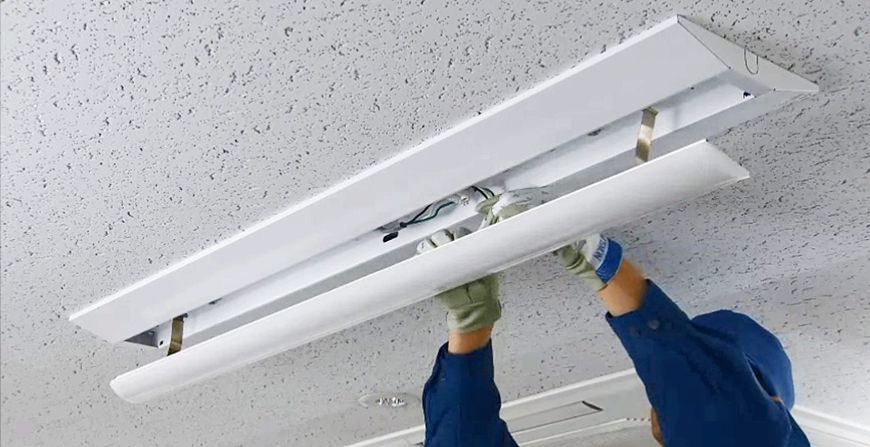

1. クイックバネで取付け
器具本体のクイックバネ（2ヶ所※）をライトユニット裏側のバネ取付金具に付ける。
（※20形は1ヶ所、110形は3ヶ所）

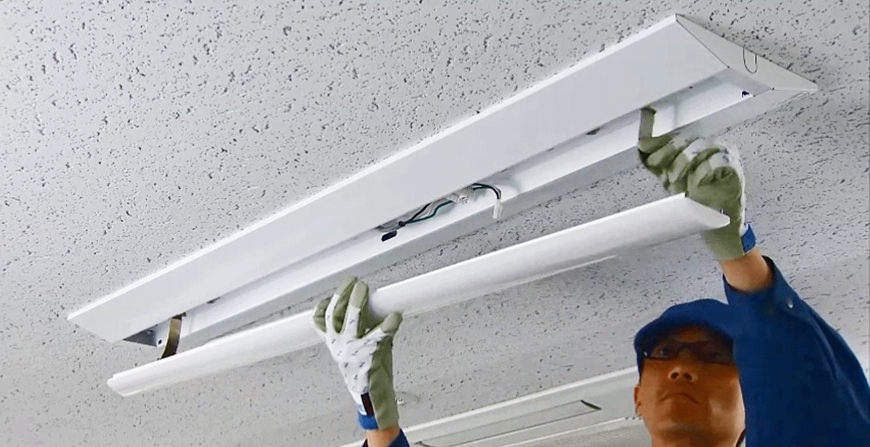

2. コネクタをつなぐ
コネクタ配線にも配慮しライトユニット装着時のハーネス挟み込みを防止。

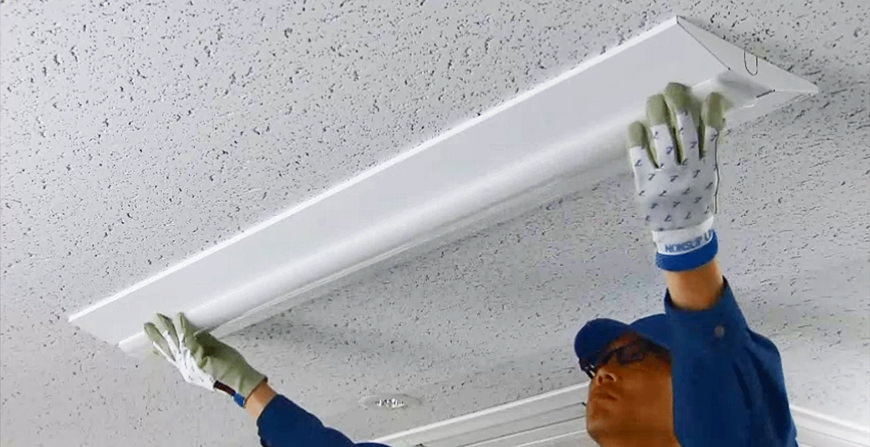

3. ライトユニットをはめ込む
上に持ち上げ、ライトユニットを器具本体にはめ込んだら完了。

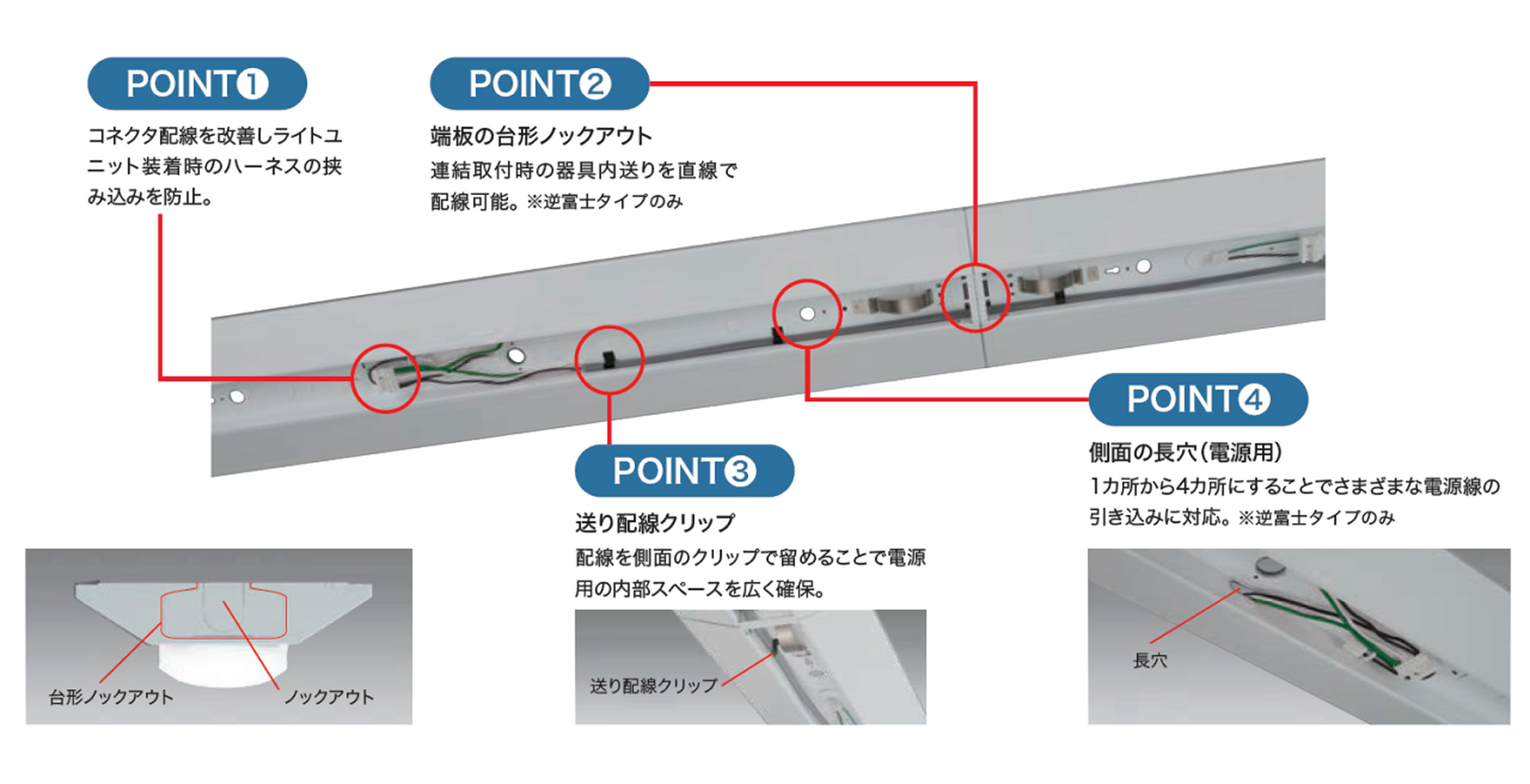

送り配線のしやすさに配慮し、施工性を向上
高効率で消費電力を削減、ランニングコストも軽減
高反射&高拡散の2層カバーと高反射基板のトリプル構造や電源設計で高効率を実現。ランニングコストを削減します。
直管蛍光ランプ照明器具と比較して、定格消費電力 約59％削減。
| 直管蛍光ランプ 照明器具との比較 ［40形 5,200lm］ FHF32形×2 定格出力器具相当 |
FHF32（定格出力）×2灯 逆富士形器具 | Myシリーズ 40形 5,200lm 省電力タイプ | Myシリーズ 40形 5,200lm 一般タイプ | |
|---|---|---|---|---|
| 平均照度（lx） | 783 | 835 | 850 | 明るさ約6.6%アップ （約8.5%）※2 |
| 台数（台） | 40 | 40 | 40 | ー |
| 消費電力/台（W） | 64 | 26.3 | 32.2 | 約59%削減 （約50%）※2 |
| 年間消費電力（kWh/年） | 7,680 | 3,156 | 3,864 | |
| 年間電力料金（円） | 238,080 | 97,836 | 119,784 | 140,244円コストダウン （118,296円）※2 |
| 光源寿命（時間） | 12,000 | 40,000 | 40,000 | 約3.3倍 |
| 年間ランプ交換本数（本） | 20 | 0 | 0 | ー |
| 年間ランプ費用（円） | 33,600 | 0 | 0 | ー |
| ランニングコスト計（円） | 271,680 | 97,836 | 119,784 | 約64%削減 （約56%）※2 |
- ※2：（）内は一般タイプとの比較値

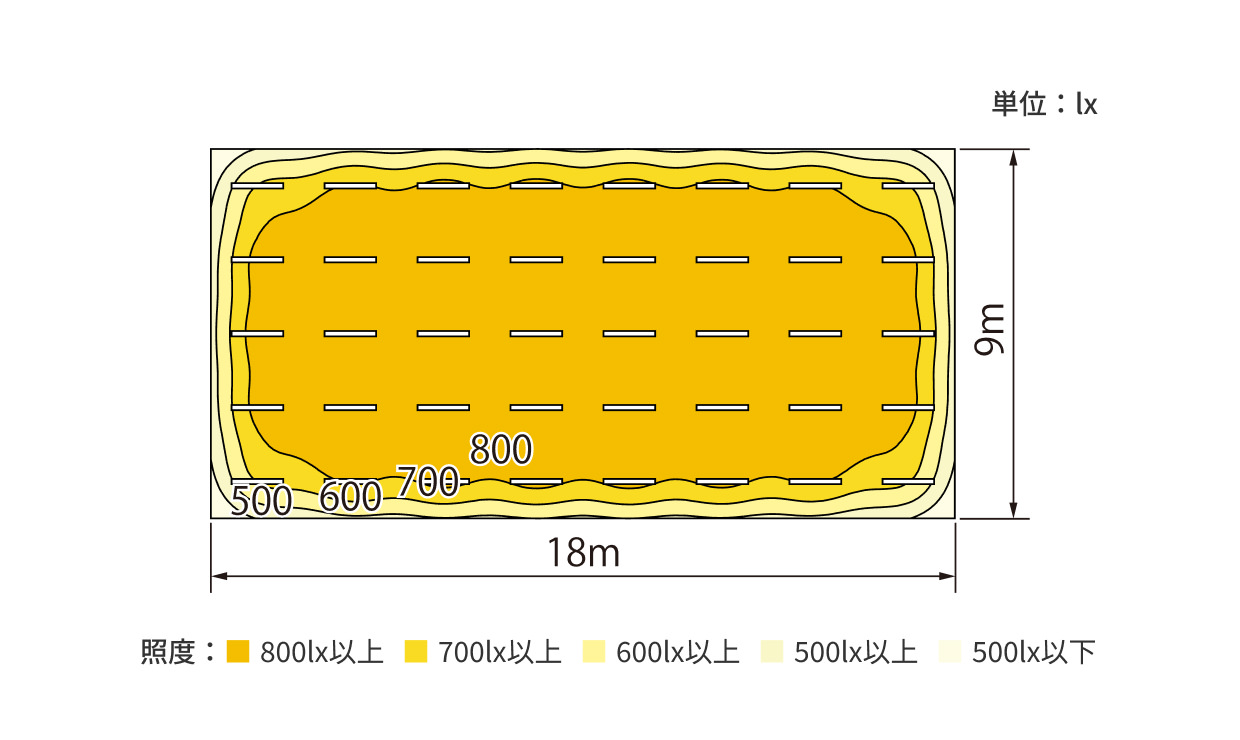

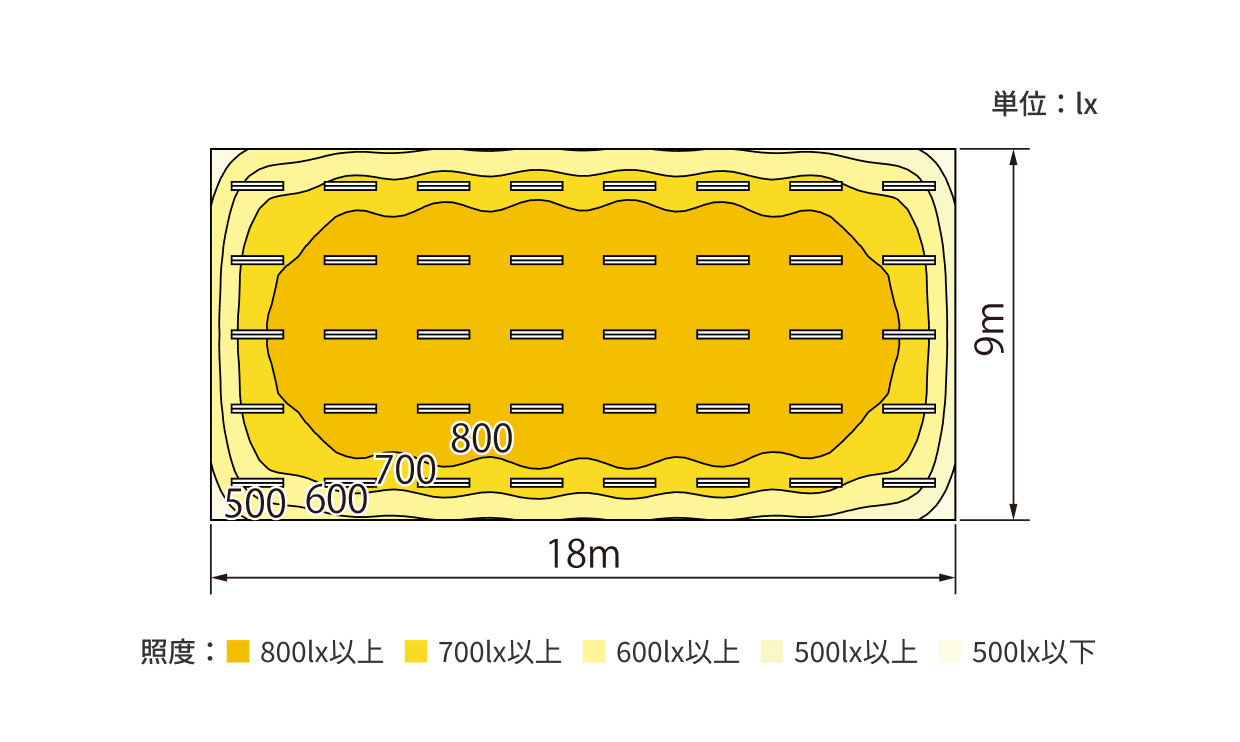

＜計算条件＞
-
当社FHF32（定格出力）×2灯器具（KV4382EF LVPN（FHF））との比較
-
保守率：FHF32形（定格出力）×2灯用 0.69 LEDベースライト 0.81（光束維持率85%）
〈共通計算条件〉
-
天井高：2.7m
-
反射率：天井70% 壁30% 床10%
-
机上面（床上0.75m）での水平面照度
-
年間点灯時間：3,000時間
-
電力料金単価：31円/kWh（税込）［日本照明工業会 ガイドA139-2024］
-
交換ランプ費用は税別（当社生産完了時の価格）
- ※価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

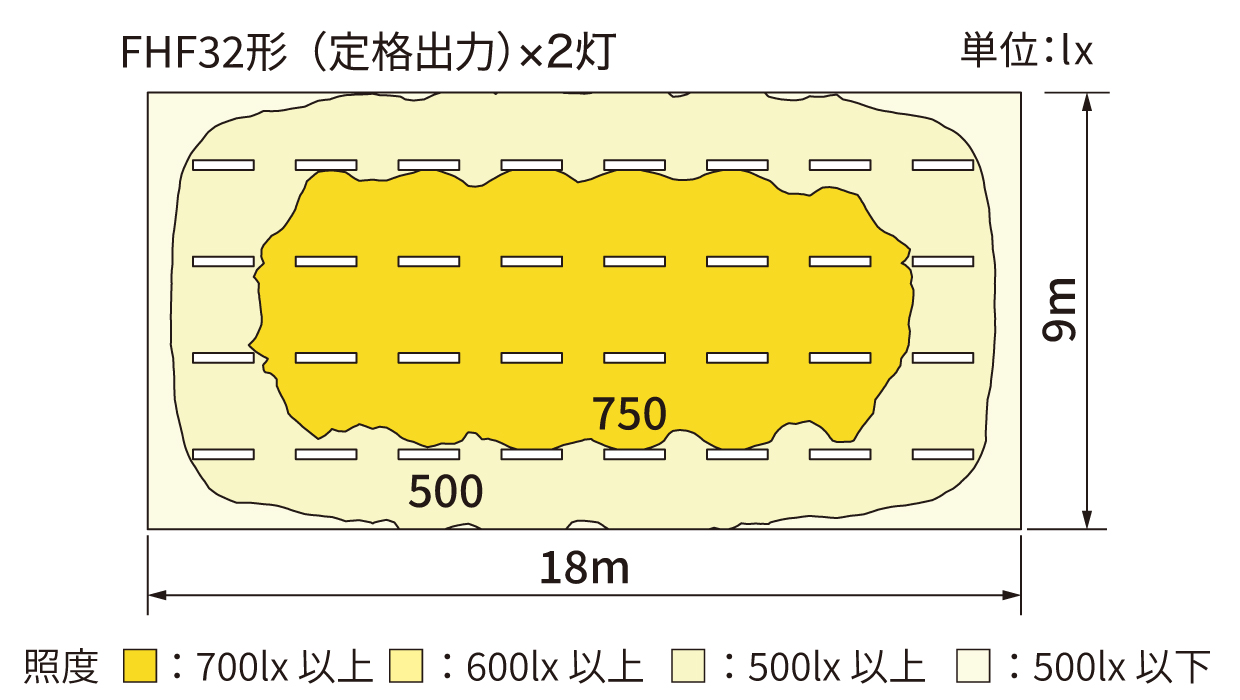

FHF32形（定格出力）×2灯

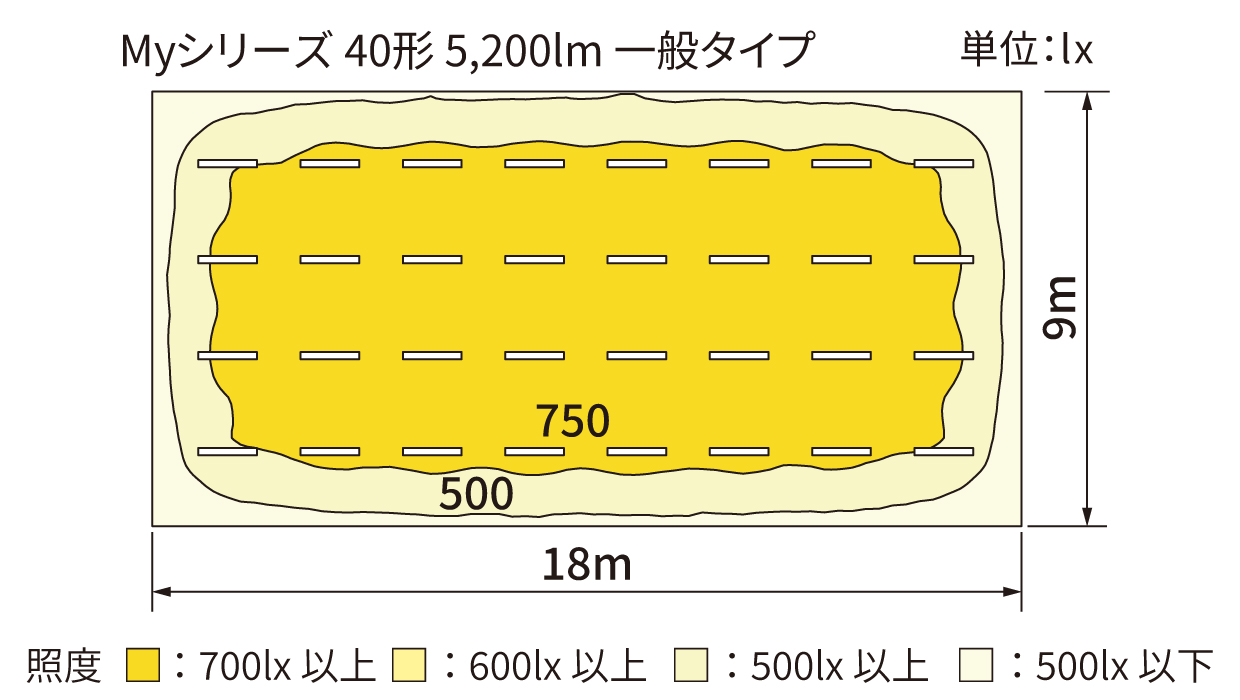

Myシリーズ 40形 5,200lm
メンテナンスの手間を軽減
ほこりやすす汚れを防ぐ「ハイブリッドナノコーティング」ライトユニット
割れにくいポリカーボネート樹脂製ライトユニットの表面に、三菱独自の汚れ防止技術を施した「ハイブリッドナノコーティング」を採用。
- ※集光タイプ、グレアカットタイプを除く

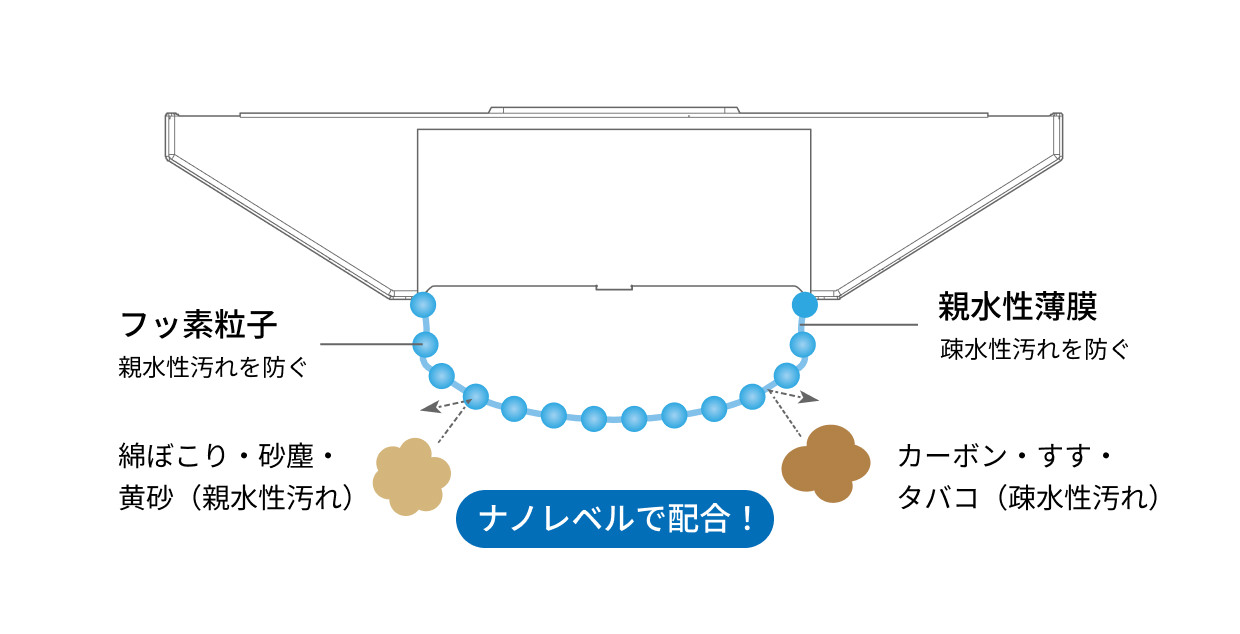

ほこりなどの親水性の汚れを防ぐフッ素粒子と、すすなどの疎水性の汚れを防ぐ親水性薄膜をナノレベルで配合。
ライトユニット表面を清浄な状態に保ち、メンテナンスの手間を軽減。
三菱の特許技術：特許第4698721号 他
おすすめ空間：倉庫、工場、オフィス、コンビニ、学校、病院など

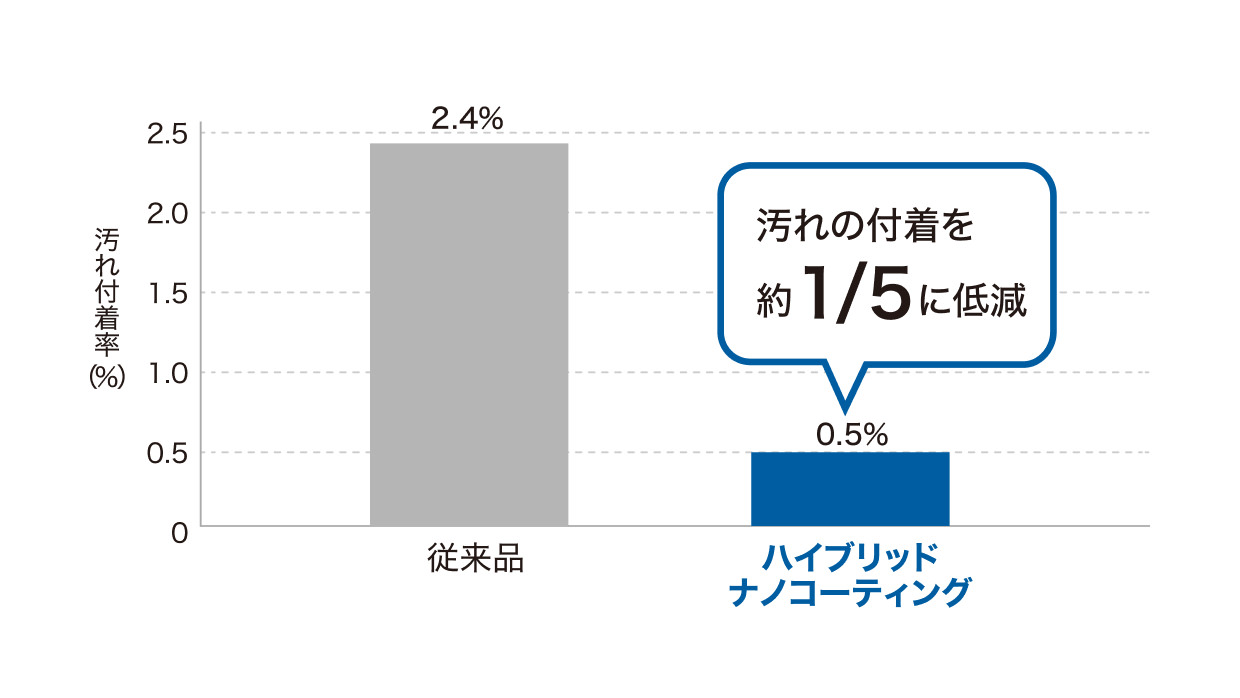

従来品との汚れ付着率の比較※3
- ※3：当社基準による汚れの多い環境下を想定した実験を実施。ライトユニットの汚れの付着率を比較。
＜参考＞汚れ付着率＝1-暴露後の光束／前の光束 当社基準による汚れ

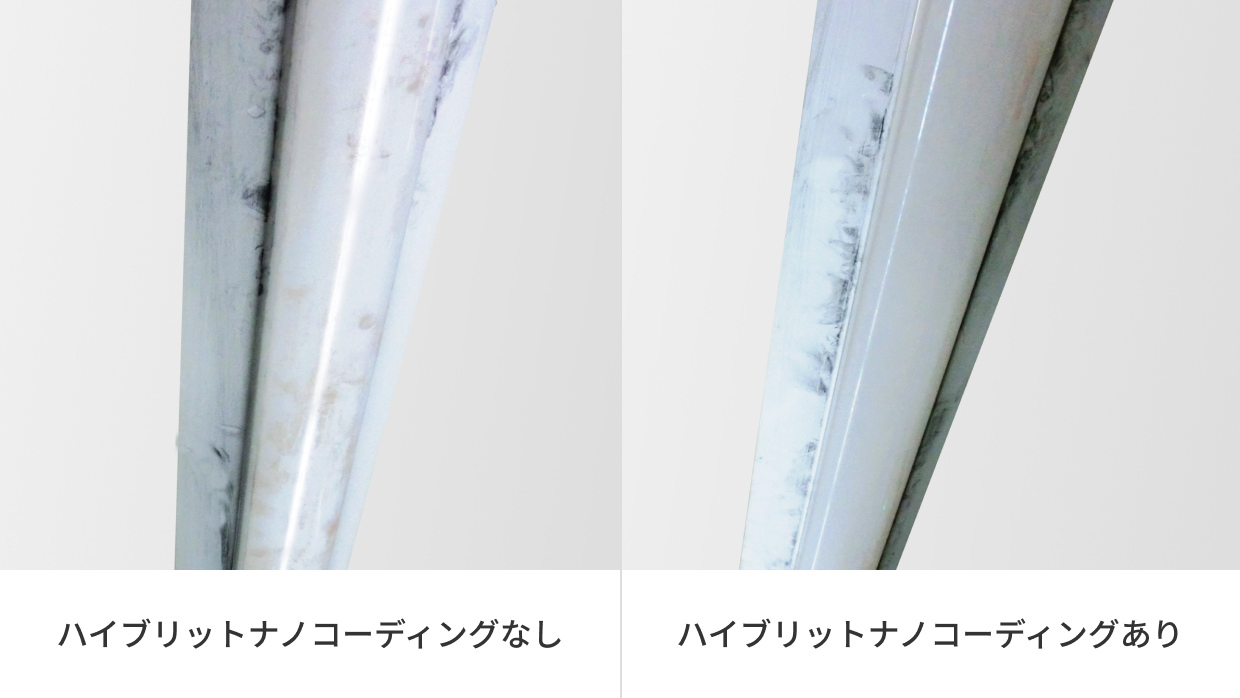

10年後を想定した暴露試験結果※3
三菱だけ！ 段調光と連続調光の2タイプをご用意※4
- ※4：屋内用 一般/省電力タイプにおいて。

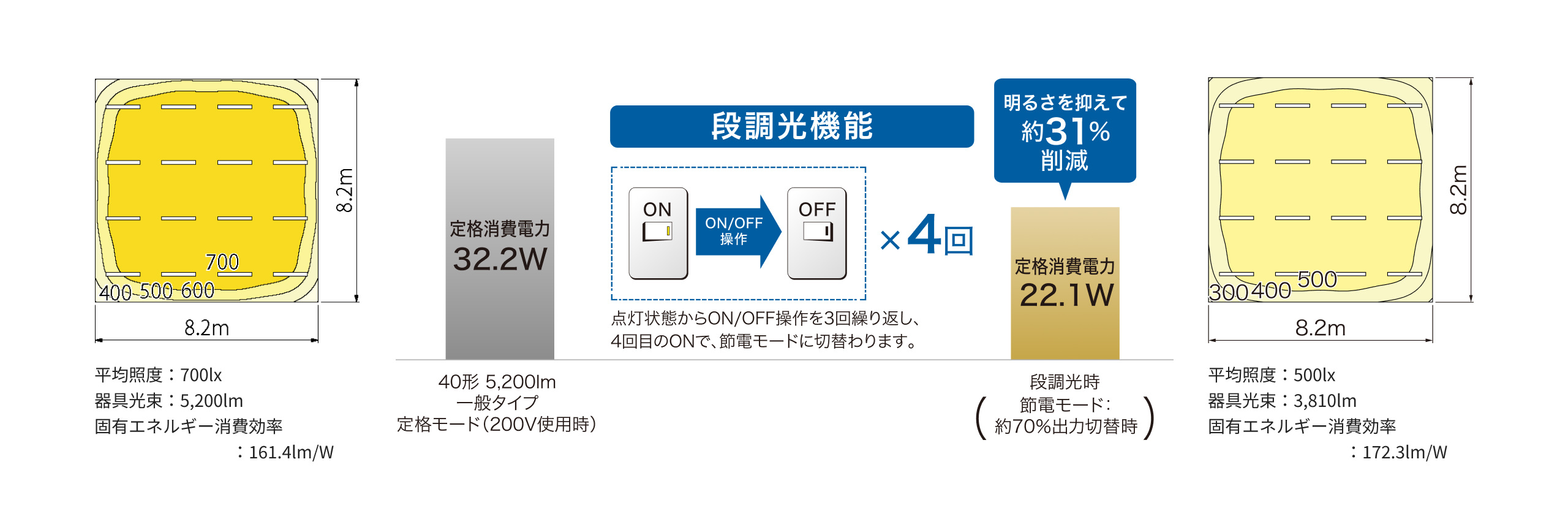

固定出力（AHTN/2AHTN）：三菱独自の段調光機能（100%⇔70%）を搭載

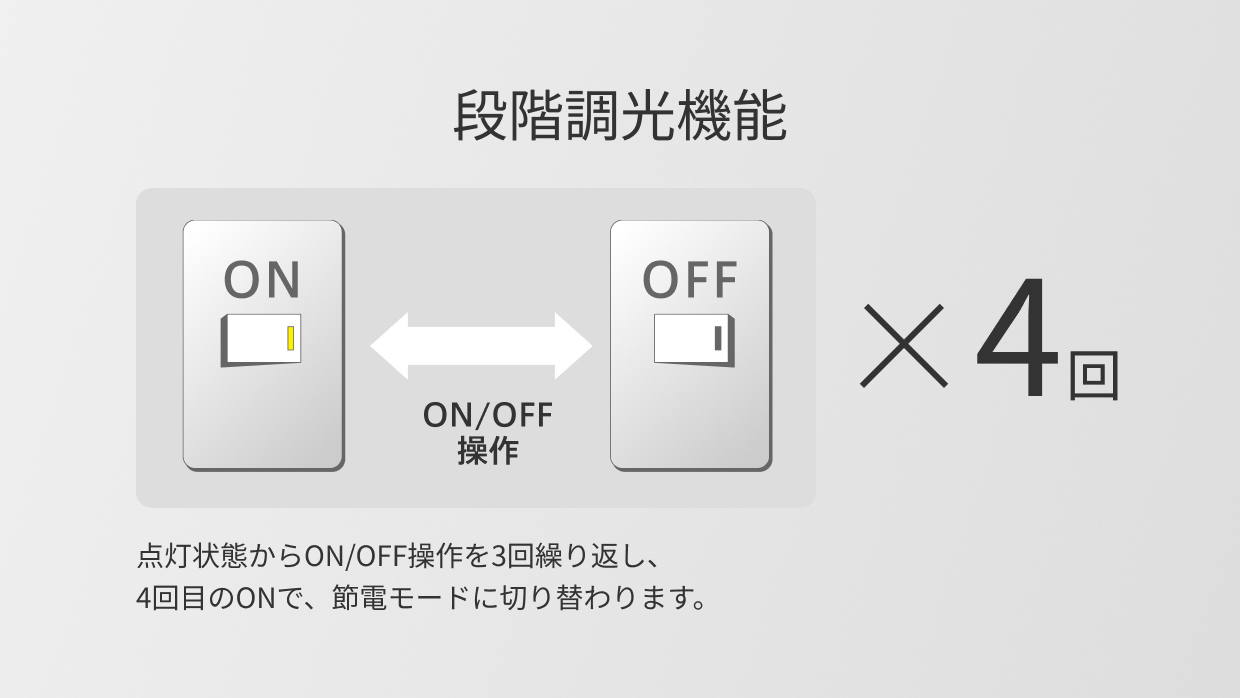

壁スイッチのON/OFF操作4回で、明るさの切替えが可能な段調光機能を搭載。明るさを抑えて約31%の節電が可能です。
詳細は「納入仕様書」をご確認ください。
- 〈計算条件〉・天井高：2.85m ・机上面高：床上0.8m ・反射率：天井70% 壁50% 床10%
三菱だけ！ 固定出力タイプはデジタルインターフェース搭載電源を搭載。
後付オプション※5との組合せで調光システムの導入が可能

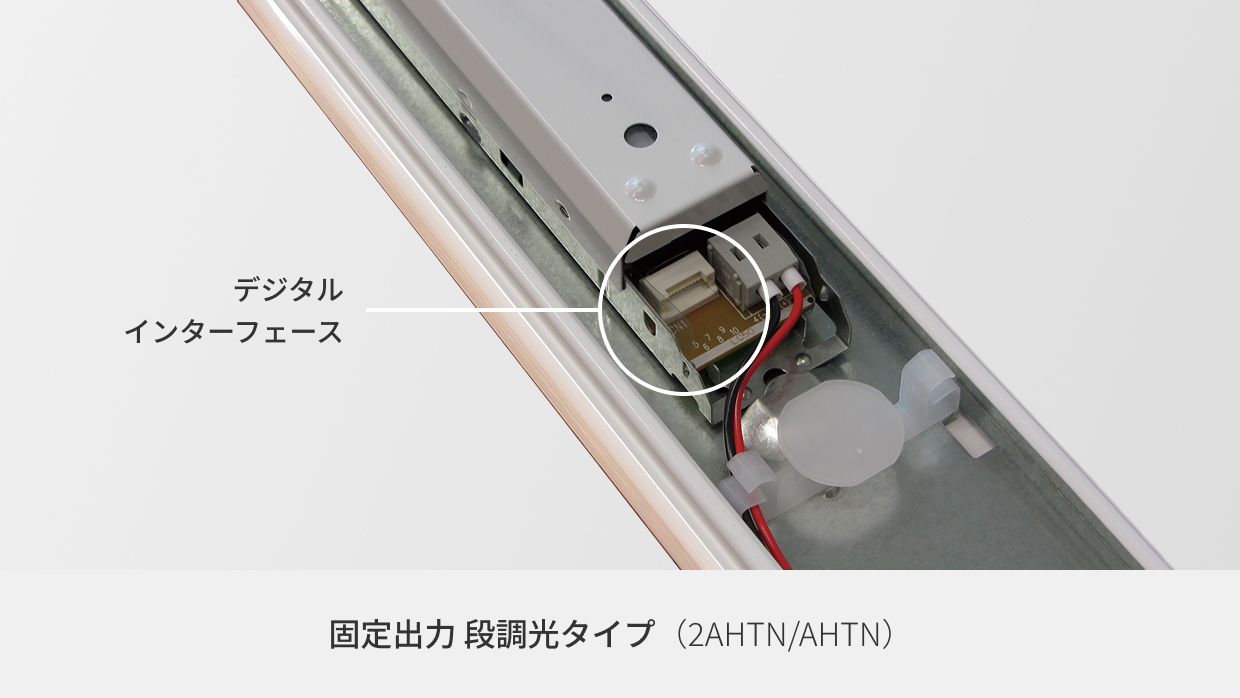

Myシリーズ 固定出力 段調光タイプ（2AHTN/AHTN）の電源部に、デジタルインターフェースを搭載。
同インターフェースに後付オプション（別売）を取付けることにより、各種調光システムの導入が可能。
- ※5：一般屋内用 高温タイプライトユニットでは使用できません。
無線調光機能、連続調光機能、DALIシステム通信機能をご利用になるには別途コントローラの設置工事が必要です。
赤外線調光機能をご利用になるには別売の照明用調光リモコン（RZS02）が必要です。
各種後付オプション、調光システムについては、カタログをご覧ください。また、機種により対応しないものがありますので「納入仕様書」をご確認ください。
Webカタログ
後付オプション

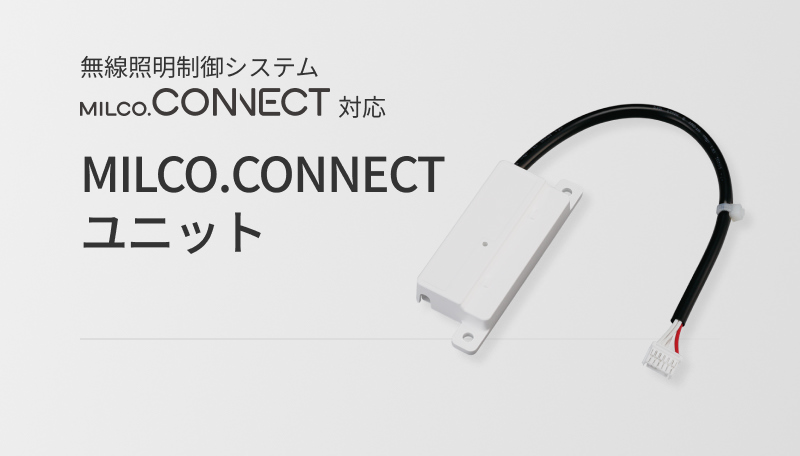

無線照明制御システム MILCO.CONNECT対応
無線方式により、調光信号線の配線工事やコントローラ等の親機の設置工事が不要。MILCO.CONNECT対応の照明器具、専用タブレット、リモコンだけで制御システムの導入が可能。
- ※MILCO.CONNECTユニットは20形では使用できません。

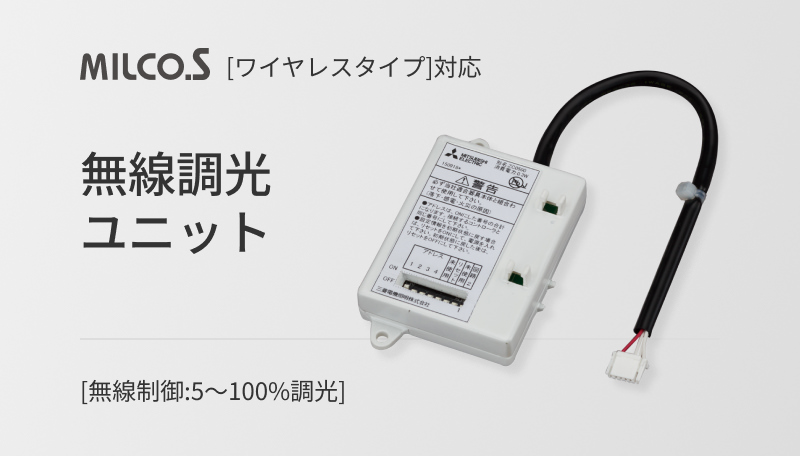

無線調光機能 MILCO.S［ワイヤレスタイプ］対応
無線調光ユニットを接続する事で、MILCO.S［ワイヤレスタイプ］に対応します。調光信号線不要のらくらく施工。昼光利用やスケジュール機能でさらに省エネ！

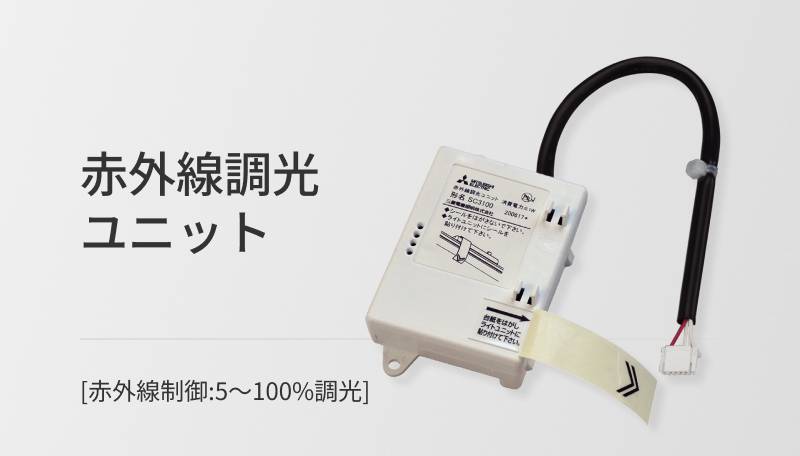

赤外線調光機能
赤外線調光ユニットを接続し、別売の照明用調光リモコンで5～100%の調光（5%ごと）が可能。コントローラの設置工事が不要で手軽。
- ※赤外線調光機能をご利用になるには別売の照明用調光リモコン（RZS02）が必要です。

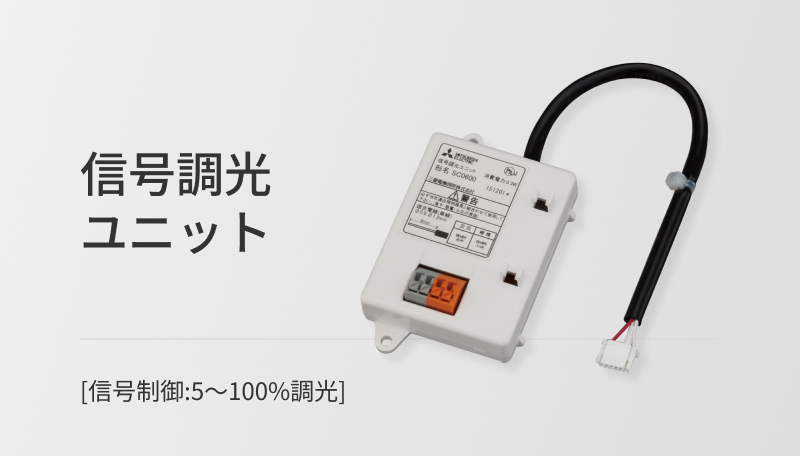

連続調光機能
信号調光ユニットを接続する事で、5～100%の連続調光機能を実現。初期照度補正付連続調光タイプ(AHZ)がないライトユニットでも後付で調光対応が可能。

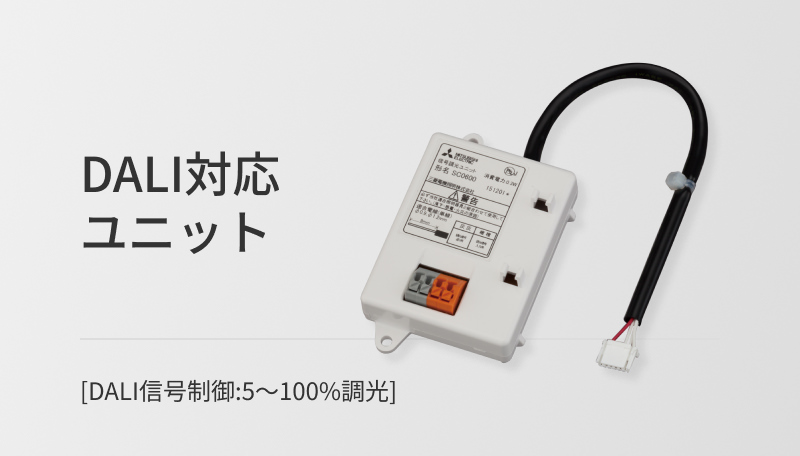

DALIシステム通信機能
DALI対応ユニットを接続する事で、DALI信号に応じて5～100%の連続調光機能を実現。異なる照明器具メーカーの製品間で通信可能な国際標準規格の照明制御通信方式（DALI）に対応。
- ※DALI規格に対応したシステムの詳細については、ご使用のシステム機器メーカーにご確認ください。
- ※推奨するDALIコントローラ（マスタ）については、「納入仕様書」をご確認ください。
連続調光（AHZ）：初期照度補正機能※6を標準装備
- ※6：調光機能ご使用時は解除されます。

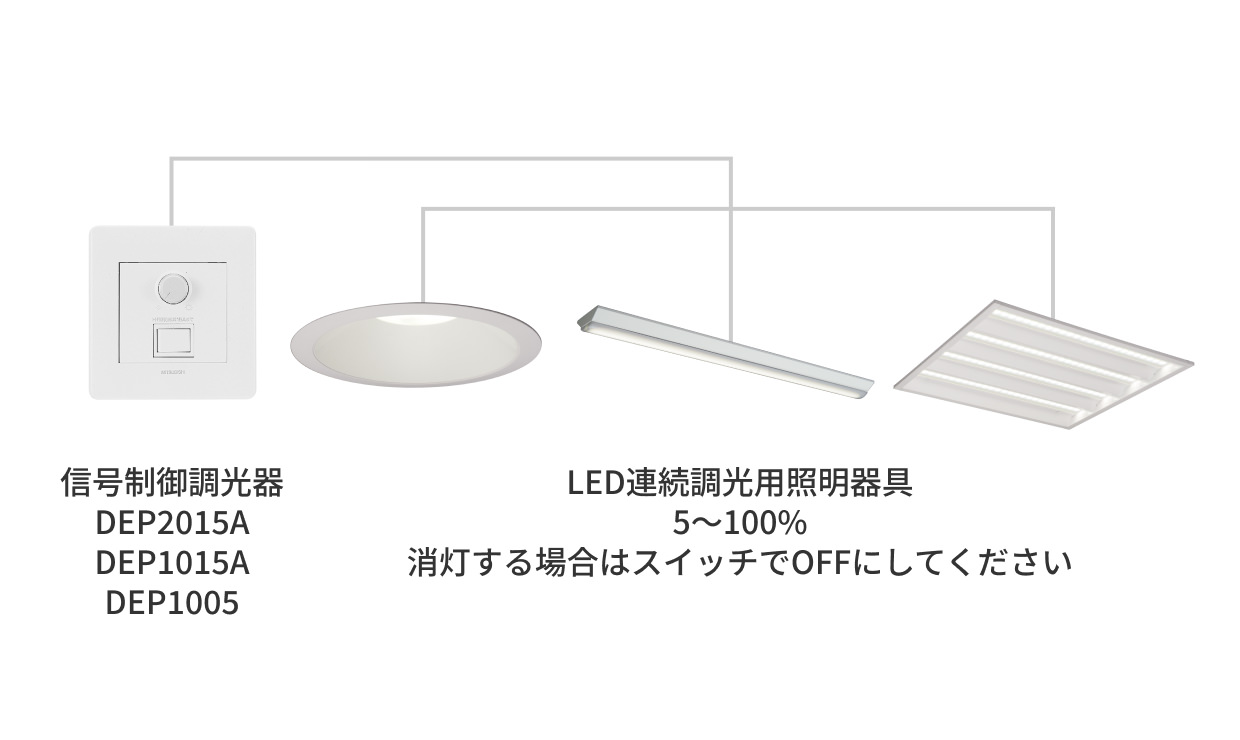

連続調光機能（信号制御 5～100%）
消灯・5〜100%の調光で、思い通りの明るさを提供。信号制御方式により、自動調光システムMILCO.S［有線タイプ］や信号制御調光器との組合せが可能。

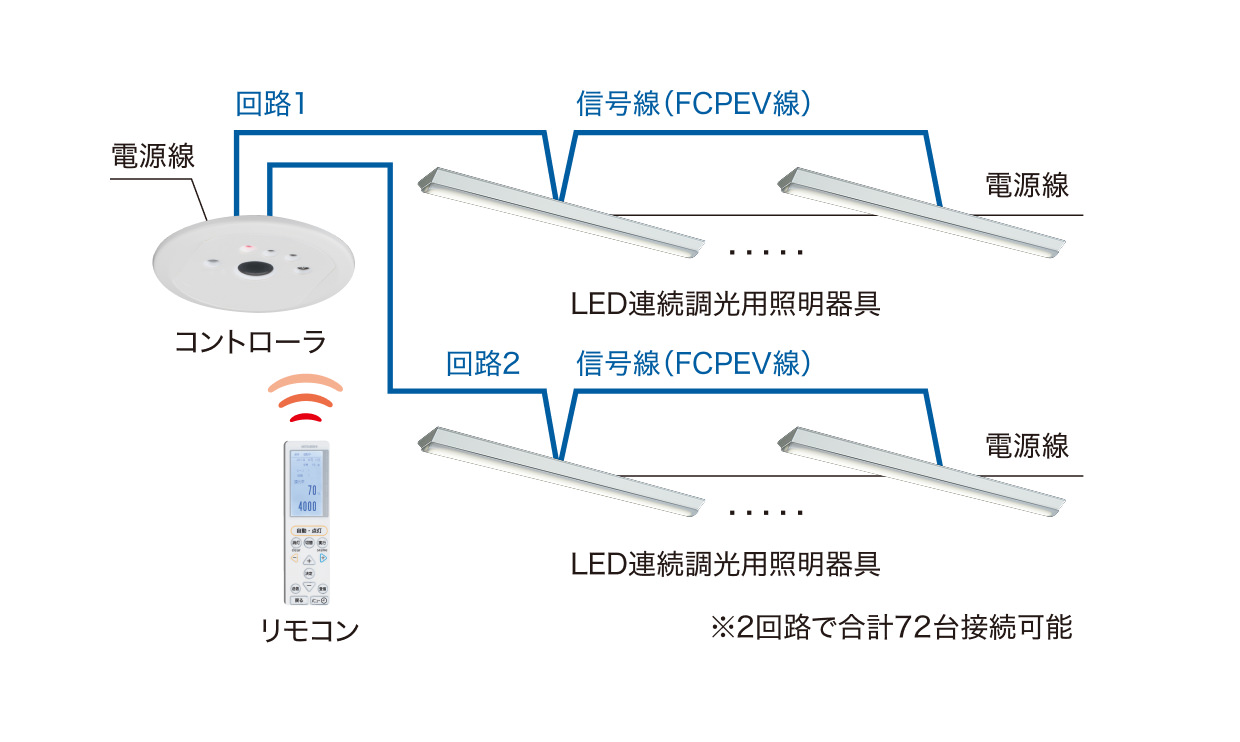

自動調光システムMILCO.S［有線タイプ］との組合せ
［使用例］
［例1］ 回路1・2：照度センサに連動
［例2］ 回路1：窓際に設置した照度センサに連動し、昼光利用
回路2：点灯時間に応じた初期照度補正
［例3］ 回路1・2：点灯時間に応じた初期照度補正

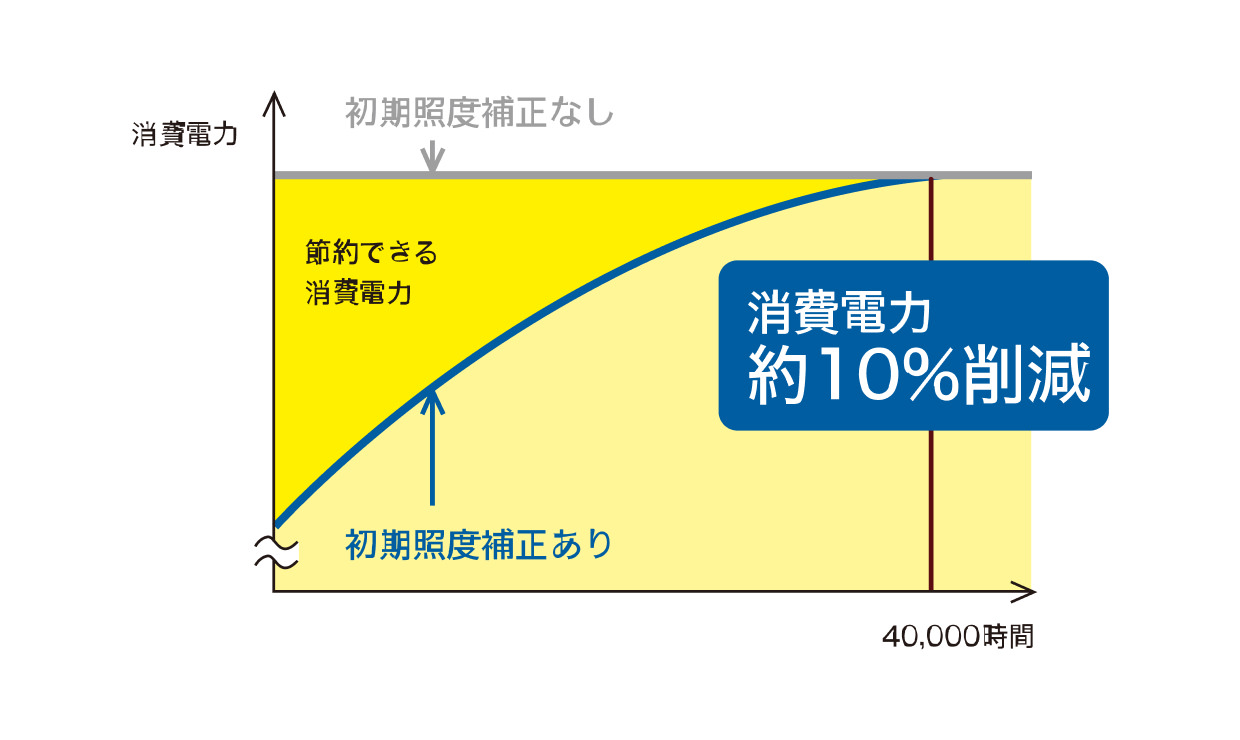

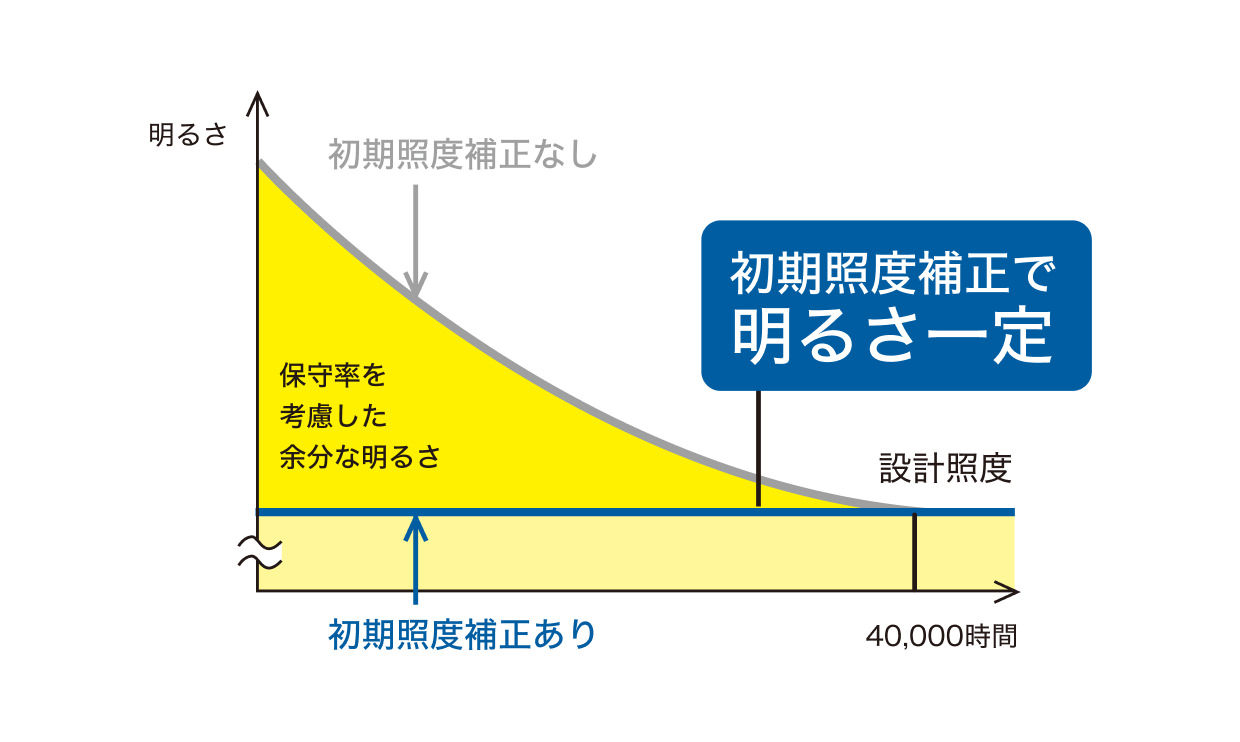

初期照度補正機能（出荷時：80%設定）
器具導入初期の余分な明るさを抑える初期照度補正機能。光束維持時間までの設計照度を一定に保つことで消費電力を削減。
- 〈ご注意〉本商品はライトユニットに電源を搭載しているため器具形状（開放形・埋込形など）の違いによる保守率の違いは考慮しておりません。出荷時約80%の設定となっております。
三菱だけ！ 「明るさタイプ確認機能」を搭載。※7計画的な照明保全へ。

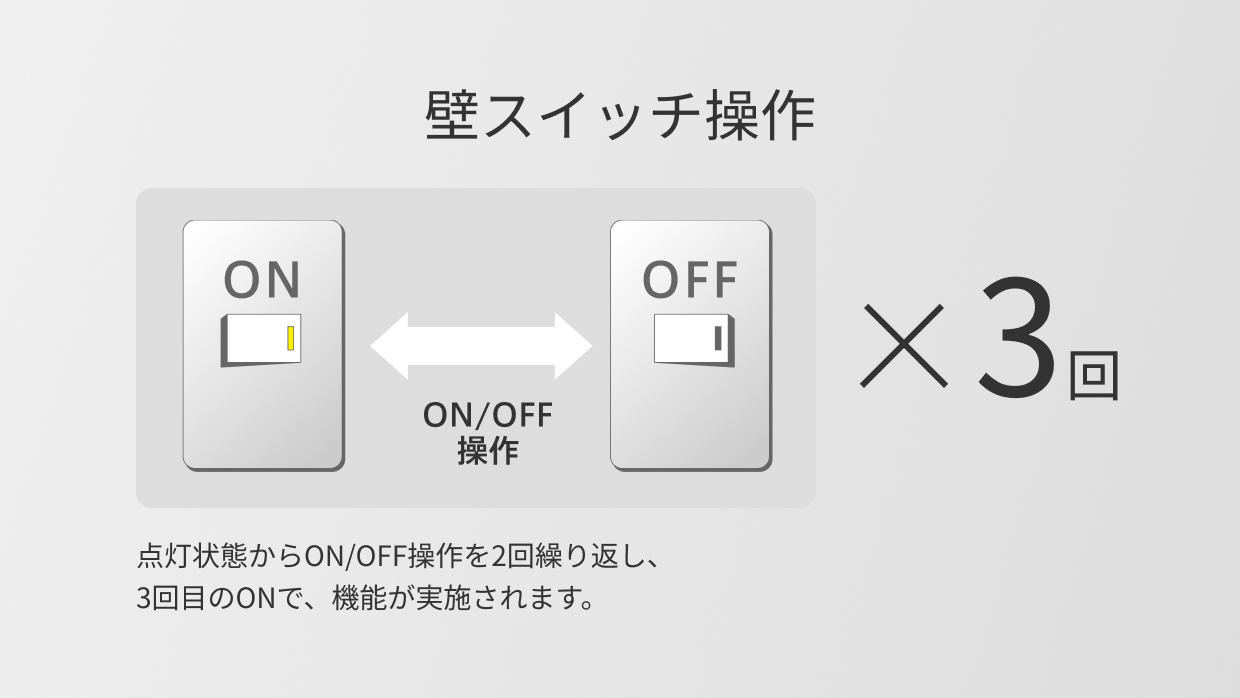

壁スイッチON/OFF操作3回で確認
独自機能の壁スイッチON/OFF操作3回により、明るさタイプの確認が可能。ライトユニットの着脱による確認が不要です。累積点灯時間も確認できるため、計画的な照明保全を図れます。
- ※7：2025年6月以降発売の機種から機能を搭載しています。
代表例以外の40形、110形、20方の機能動作は、各ライトユニットの「取扱説明書」をご確認ください。

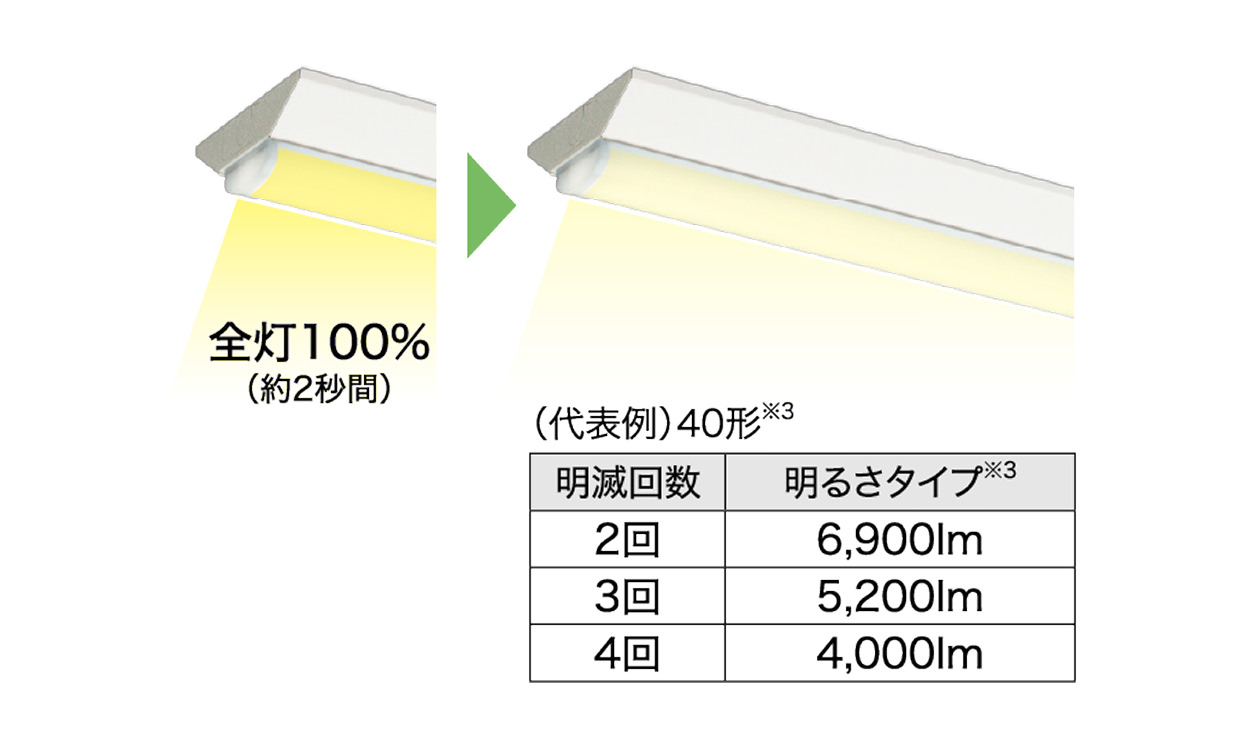

明るさタイプ表示
ライトユニットの明滅回数で明るさタイプを示します。

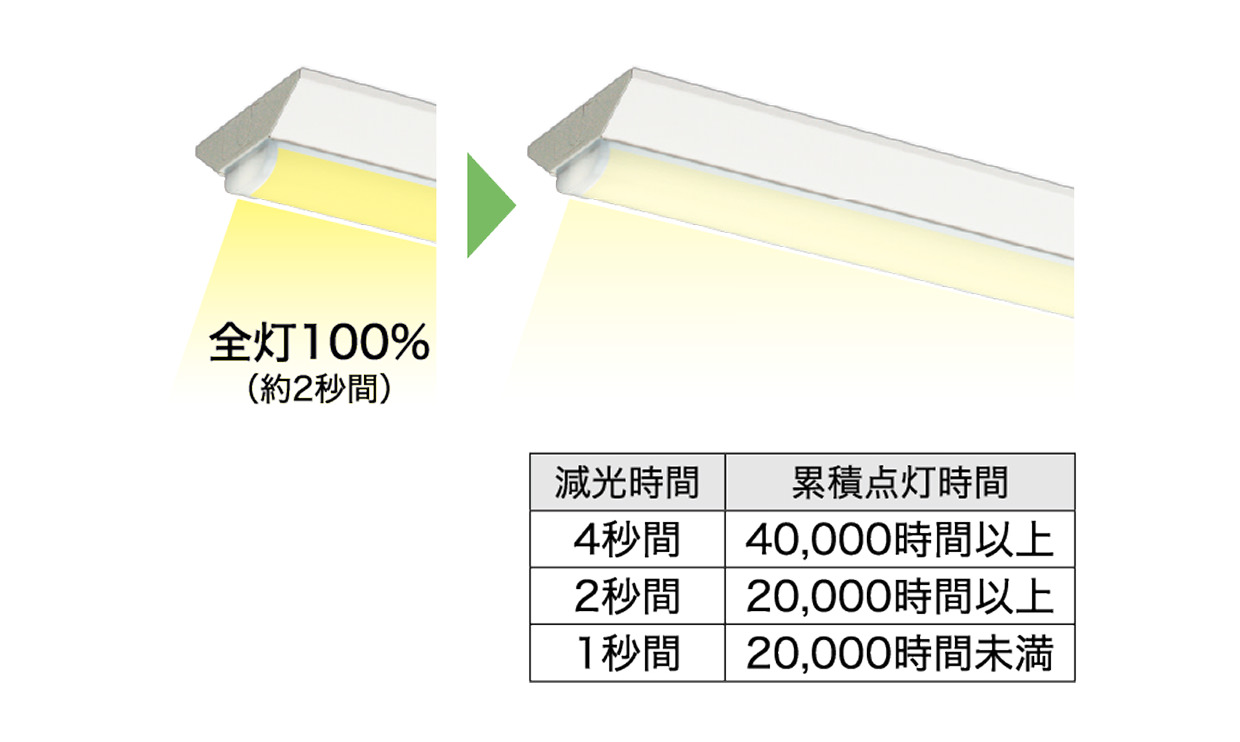

累積点灯時間表示
ライトユニットの滅光時間で累積点灯時間を表示します。
設計・施工お役立ちツール
照度計算をサポート
照明シミュレーションソフト「DIALux」
照度分布図などのデータを出力したり、空間がどのように照らされるかをシミュレーションできる、照明計算ソフトウェアです。
照明シミュレーションソフト「DIALux」LED照明への置き換えに便利なツール
施工支援ツール
高品質だからできる5年間の長期保証
LED光源、電源ユニットは5年間の長期保証。独自の厳しい品質基準により開発・製造した高品質の製品を提供する三菱だからできるメリットです。長く安心してお使いいただけます。
保証期間
-
照明器具：照明器具の点灯に関わるLED光源・電源ユニット以外の故障・不具合に対し保証いたします。
-
LED光源：ライトユニットやLED一体型器具の光源部分の故障・不具合に対し保証いたします。
-
電源ユニット：器具内蔵タイプ並びに電源別置タイプの電源ユニットの故障・不具合に対し保証いたします。
- ※5年保証対象品にはカタログの商品スペックに5年保証マークが表示されていています。
