設置する空間に応じて選べるグリッド天井用照明・システム天井用照明器具
既設の器具本体を活かすリニューアルに適したタイプや、空間の明るさ感を高めることによって視環境向上と消費電力削減の両立を目指した明るさ感グリッドなどをラインアップしています。
グリッド天井用照明
LEDライトユニット形グリッド天井用照明 Myシリーズ[グリッド天井タイプ]
器具一体形のライトユニット交換可能なグリッド天井用照明器具
次回の更新時には、専用のライトユニットの交換だけで、空調や防災関連機器に影響されずにグリッド天井用照明を更新できます。
また、空間の用途、レイアウト変更に応じて明るさの調整に柔軟に対応できます。光の色やルーバの有無も選択可能です。
次回更新時は専用ライトユニットの交換が可能!
更新費用の大幅コストダウンが図れます。明るさや色など空間・用途に合わせてのライトユニット交換も可能です。
LEDライトユニット形グリッド天井用照明 Myシリーズ[おさマル グリッド天井タイプ]
既設のグリッド器具本体を活かす、環境に配慮したグリッド天井用照明器具
省エネや省廃材による環境負荷軽減と付帯設備の工事不要による照明更新費用の削減を図ります。
さらに、次回更新時は専用ライトユニットの交換が可能。将来を見据えたサステナブルな照明リニューアルをご提案します。
ほこりやすす汚れを防ぎ、メンテナンスを軽減するハイブリッドナノコーティングを採用しています。
独自設計のスイング機構を導入し、器具内の配線を確認しながらクイックバネで簡単に取付が可能です。
既設の器具本体を活用して、LEDリニューアル
器具本体や設備プレート、付帯する空調・防災関連機器をそのまま活かすため、付随する設備工事および調整作業は不要。
既設器具を再利用することで、大幅コストダウンします。省廃材で環境負荷にも配慮しています。
光源部分の電気工事だけで済むため、従来の器具まるごと交換と比較して約64%廃材を削減できます。
※付帯設備は、設置状態によって調整作業が必要になる場合があります。
[本製品の施工条件]
・導入時およびグリッド用ライトユニット交換は、専用のチェックシートによる既設器具の診断および適合確認が必要です。
・付帯設備は設置状態により調整作業が必要になる場合がございます。
・グリッド用ライトユニットは電気工事士有資格者による交換が必要です。
次回更新時は専用ライトユニットの交換が可能!
独自構造でグリッド用ライトユニットを交換可能です。ライトユニットの色温度は昼白色と白色をご用意。用途やお好みに合わせて変更可能です。
※付帯設備は、設置状態によって調整作業が必要になる場合があります。
LED一体形グリッド天井用照明
LED一体形グリッド天井用照明 明るさ感グリッド
空間の明るさ感を高めることによって、視環境向上と消費電力削減の両立を目指した三菱独自の照明提案
レンズによる光のコントロールで、机上面だけでなく天井面にも光を発し、空間の明るさ感をアップ
LED光源と光学レンズの組合せによる配光制御で、小型ながら天井面と作業面への「光配分」や、器具の「輝度」を適切にコントロール。従来形の天井埋込形器具に比べ、空間の明るさ感を高めています。
従来形グリッド天井用照明750lxに比べ、明るさ感グリッドは照度を500lxに下げた条件でも、天井面輝度を高くすることによって明るさ感が高まります。

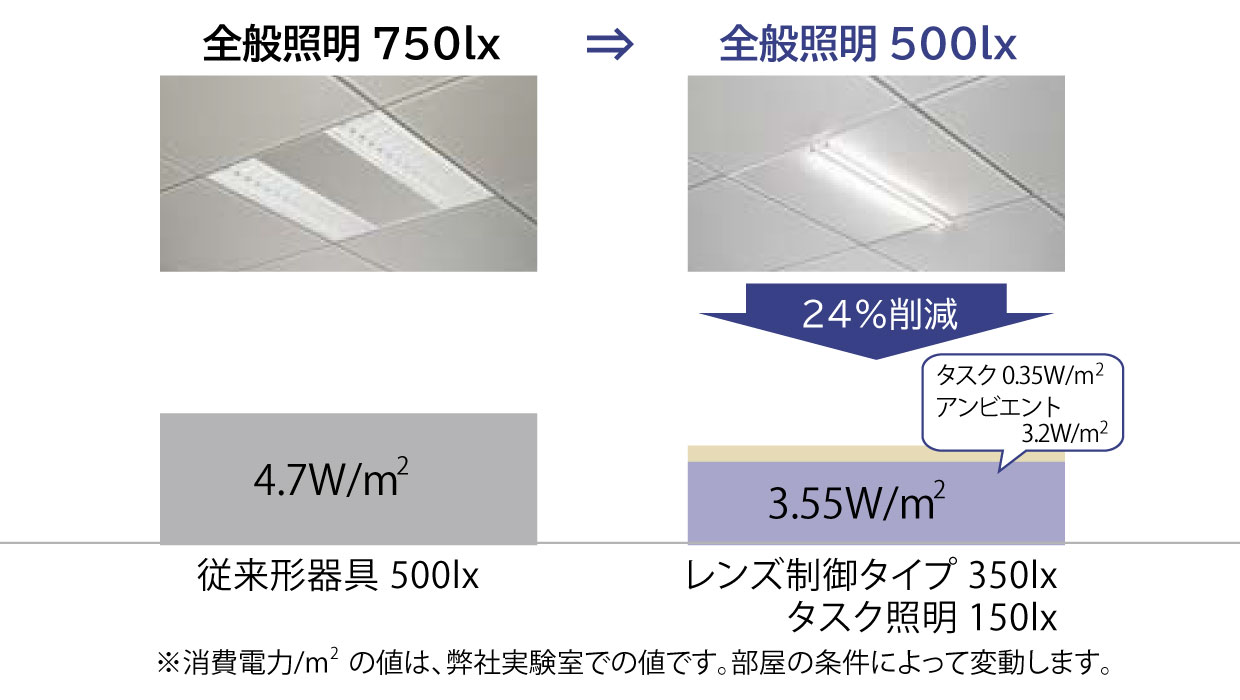

空間の明るさ感向上を考慮し、消費電力を大幅削減
空間の明るさ感を高めることによって従来形グリッド天井用照明器具と比べ消費電力を削減することが可能です。
明るさ感グリッドを用い照度を500lxで運用する場合、従来形器具750lxと比べ消費電力約34％の削減が可能です。
導入イメージ
システム天井用照明器具
LEDライトユニット形ベースライトMyシリーズ システム天井用照明器具

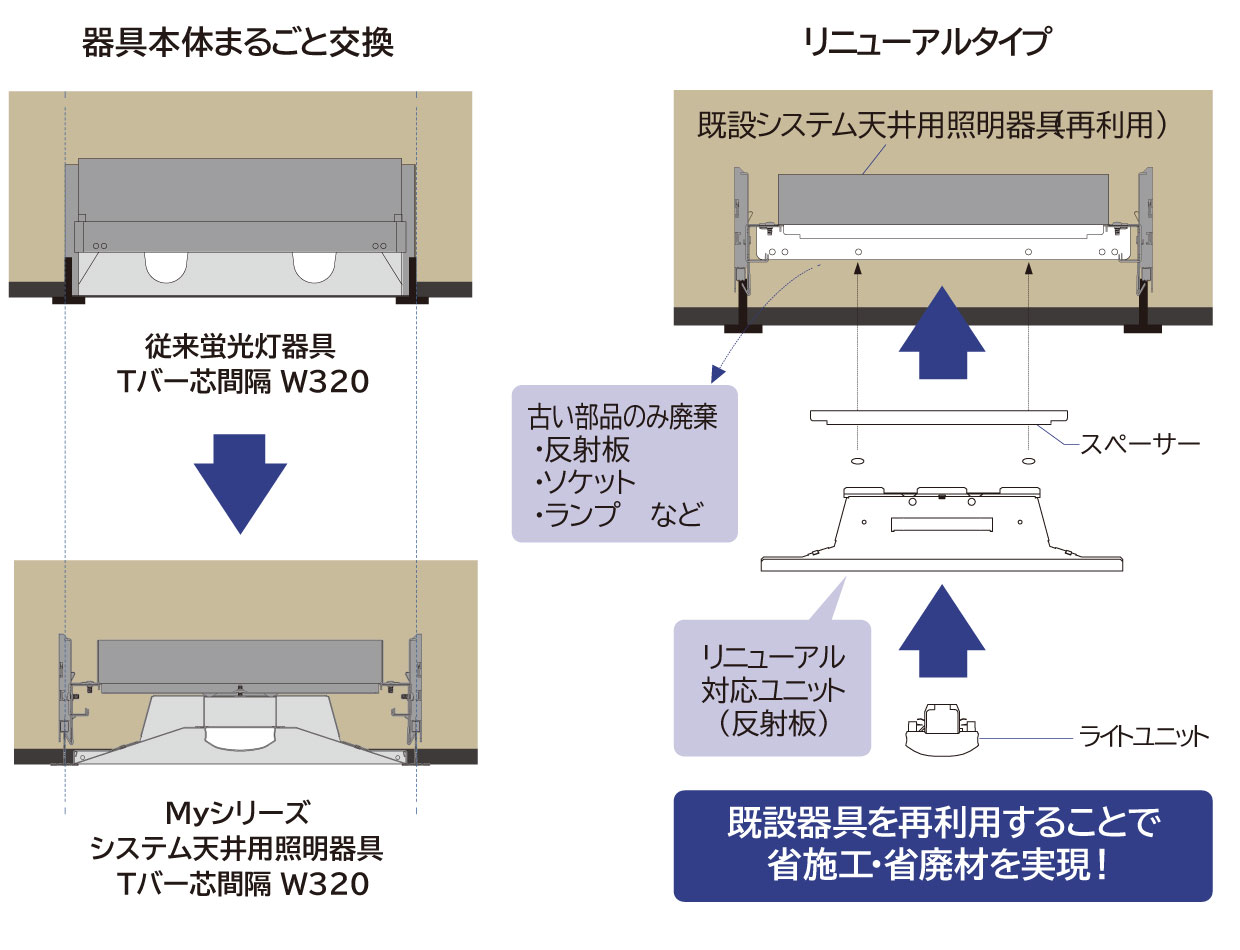

リニューアルタイプは器具本体まるごと交換に比べ、コストを抑え廃材削減
既設システム天井用器具本体を使用し、リニューアル対応ユニット(反射板)、スペーサーとライトユニットを取付けることで、省施工・省廃材を実現しました。器具本体まるごと交換と比較して、イニシャルコストも削減します。
既設システム天井用照明器具が三菱製品なら、三菱既設器具リニューアルタイプをお使いいただけます。
既設システム天井用照明器具が既定の寸法であれば、汎用リニューアルタイプをお使いいただけます。
※既設システム天井用器具が特注品である場合がございますので、既設器具をご確認の上ご相談ください。
4ステップで簡単交換
従来蛍光灯器具と比較してほぼ同等の明るさで約62%の省エネを実現
※40形5,200lm一般タイプにおいて
デジタルインターフェースと後付オプションとの組合せで、手軽に調光システムの導入が可能
Myシリーズ固定出力段調光タイプ(AHTN)の電源部に、デジタルインターフェースを搭載しました。
同インターフェースに後付オプション(別売)を取付けることにより、各種調光システムの導入が可能です。
※配器具本体によっては、適合しない後付オプションがございます。適合する後付オプションについては、「納入仕様書」をご確認ください。
※無線調光機能、連続調光機能、DALIシステム通信機能をご利用になるには別途コントローラの設置工事が必要です。
LEDライトユニット形ベースライトMyシリーズ リニューアル向けシステム天井用照明器具アセンブリタイプ/セパレートタイプ
バリエーションの拡充により、お客様のご要望にスピーディーに対応
システム天井用器具のリニューアルで、現場ごとに異なるTバー取付金具と本体サイズのバリエーションを拡充しました。
システム天井用照明器具は納品までに時間がかかる…そんなお悩みを解決します。
日程に比較的余裕がある場合は…

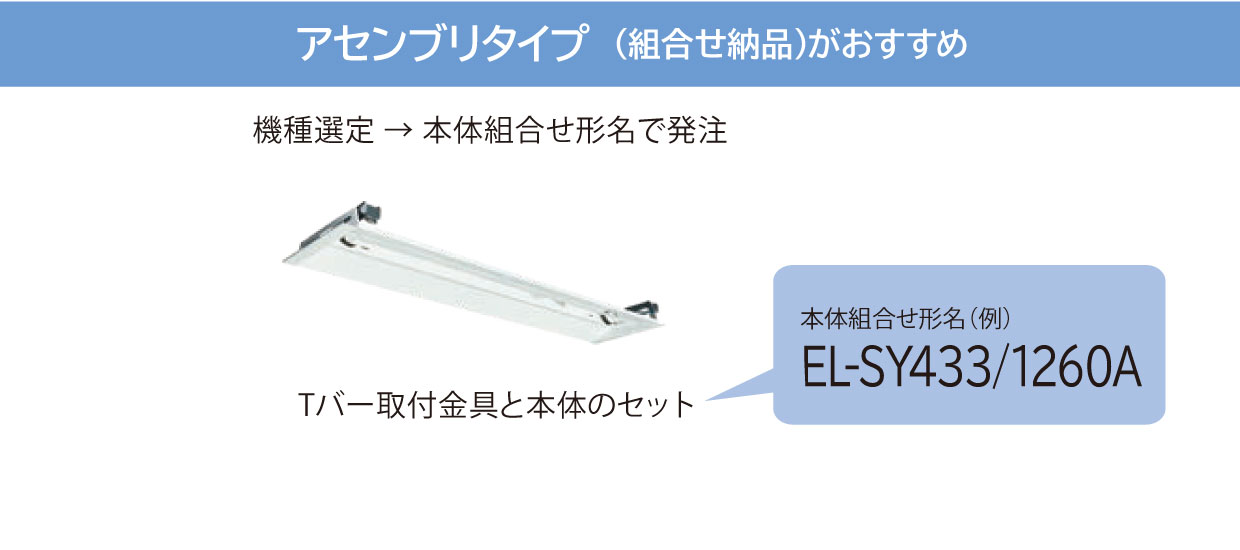

アセンブリタイプ（組合せ納品）がおすすめです。
機種選定→本体組合せ形名で発注します。
お急ぎの場合は…
セパレートタイプ(本体、Tバー取付金具ごとに納品・現場組合せ)がおすすめです。
機種選定→本体、Tバー取付金具形名で発注→現場で組合せします。
高品質だからできる5年間の長期保証
LED光源、電源ユニットは5年間の長期保証。独自の厳しい品質基準により開発・製造した高品質の製品を提供する三菱だからできるメリットです。長く安心してお使いいただけます。
保証期間
-
照明器具：照明器具の点灯に関わるLED光源・電源ユニット以外の故障・不具合に対し保証いたします。
-
LED光源：ライトユニットやLED一体型器具の光源部分の故障・不具合に対し保証いたします。
-
電源ユニット：器具内蔵タイプ並びに電源別置タイプの電源ユニットの故障・不具合に対し保証いたします。
- ※5年保証対象品にはカタログの商品スペックに5年保証マークが表示されていています。
