| 住宅 | 換気種別 | 熱交換 | 省エネ基準地域区分 |
|---|---|---|---|
 |
 |
 |
 |
下記システム例の条件
-
床面積：40坪
-
換気回数：0.5回/h
システム上の条件・注意事項
-
寒冷地でご採用の際は、冬場の冷風感対策として必ず暖房機を併設するなどの対策を施してください。
-
パイプ用ファンと屋外部材を組み合せた時の必要壁厚の確保が必要です。

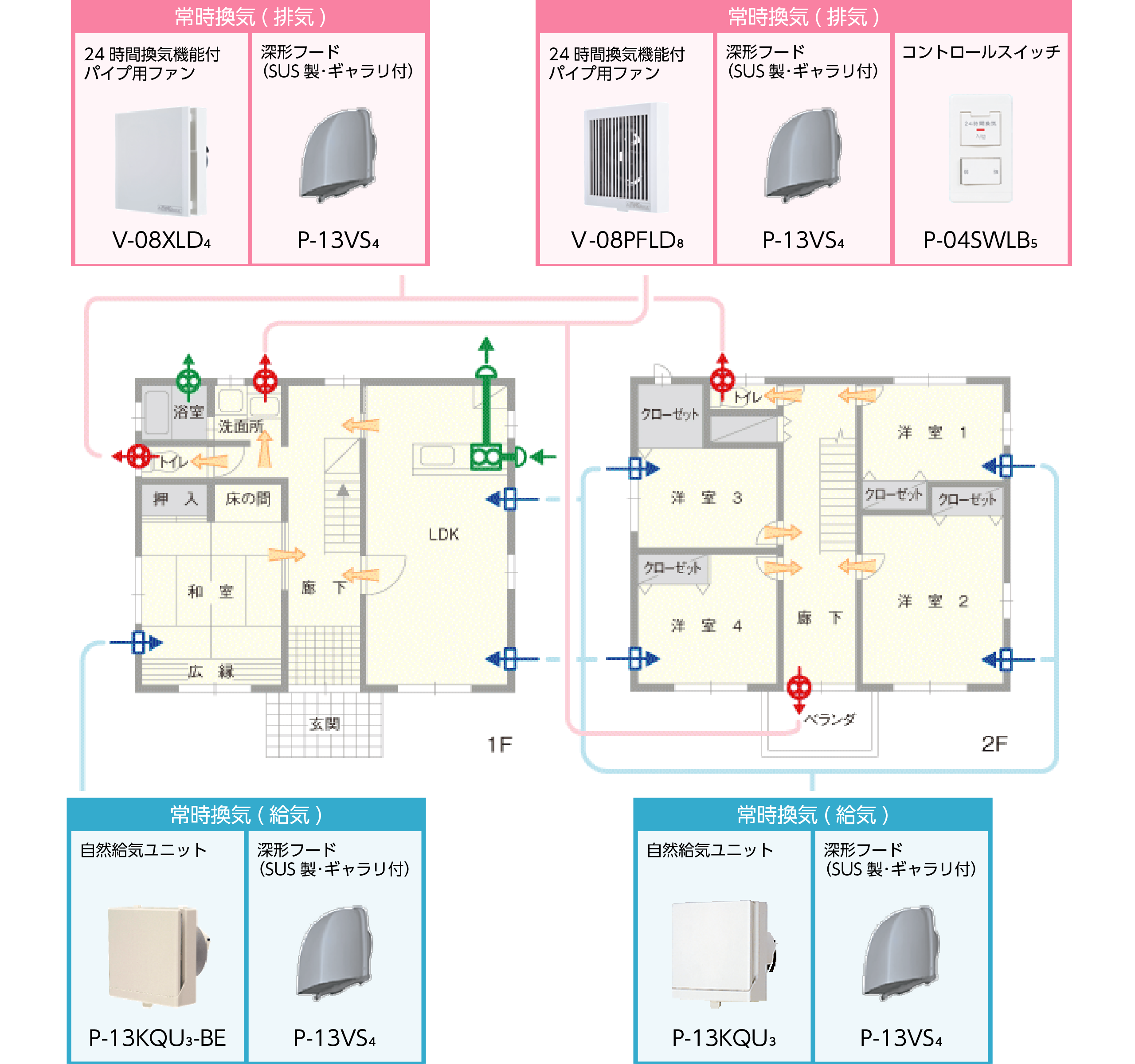

システム例
局所換気には
換気プラン
| 設置場所 | 名称 | 形名 | 台数 | ||
|---|---|---|---|---|---|
| 常時換気 | 1F | 洗面所 | パイプ用ファン〈排気〉 | V-08XLD4 | 1 |
| 深形フード（SUS製） | P-13VS4 | 1 | |||
| トイレ | パイプ用ファン〈排気〉 | V-08PFLD8 | 1 | ||
| 深形フード（SUS製） | P-13VS4 | 1 | |||
| コントロールスイッチ | P-04SWLB5 | 1 | |||
|
LDK |
自然給気ユニット | P-13KQU3 | 2 | ||
| 深形フード（SUS製） | P-13VS4 | 2 | |||
| 和室 | 自然給気ユニット | P-13KQU3-BE | 1 | ||
| 深形フード（SUS製） | P-13VS4 | 1 | |||
| 2F | トイレ | パイプ用ファン〈排気〉 | V-08PFLD8 | 1 | |
| 深形フード（SUS製） | P-13VS4 | 1 | |||
| コントロールスイッチ | P-04SWLB5 | 1 | |||
| 廊下 | パイプ用ファン〈排気〉 | V-08XLD4 | 1 | ||
| 深形フード（SUS製） | P-13VS4 | 1 | |||
| 洋室 | 自然給気ユニット | P-13KQU3 | 4 | ||
| 深形フード（SUS製） | P-13VS4 | 4 | |||
| 局所換気 | 1F | 浴室 | パイプ用ファン | V-12PPS8 | 1 |
| 深形フード（SUS製） | P-18VS4 | 1 | |||
| コントロールスイッチ | P-11SW2 | 1 | |||
| 台所 | レンジフードファン | V-604KQE9 | 1 | ||
| 深形フード（SUS製） | P-18VS4 | 2 | |||
