(1) 掲載場所

・下記のURLからシミュレータの掲載ページを閲覧ください。
< https://www.mitsubishielectric.co.jp/semiconductors/powerdevices/design_support/simulator/ >

・必要事項を記入の後、免責事項へ承認の上、ダウンロードページへ遷移します。

(2) モデルのダウンロード

・下記のようにパワーデバイスの型名に対応した3D CADモデルのzipファイルが掲載されています。

・3D CADモデルを利用する際には、対象のパワーデバイスのシリーズ名や端子の形状に応じてダウンロードを する必要があります。

・今回は"SLIMDIP"の"短尺"を利用することとし、"SLIMDIP-SHORT.zip"をデスクトップなどの適切な場所へ一時 保管してください。

なお、DIPIPM, SLIMDIP, DIPIPM+, SOPIPM, DIPPFC 及び CSTBT は三菱電機株式会社の商標です。

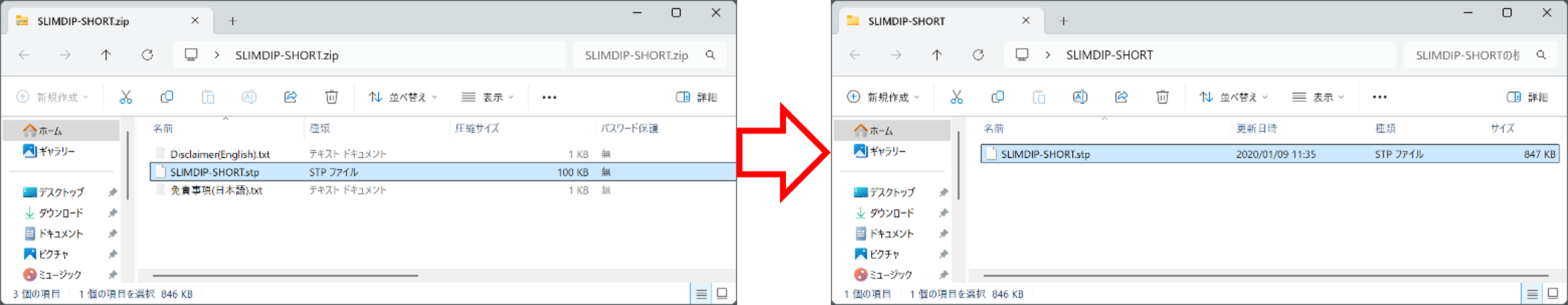

・"SLIMDIP-SHORT.zip"の"SLIMDIP-SHORT.stp"を適切なフォルダを作成し、配置します。

・今回はデスクトップ上に"SLIMDIP-SHORT"というフォルダを作成し、移動しています。

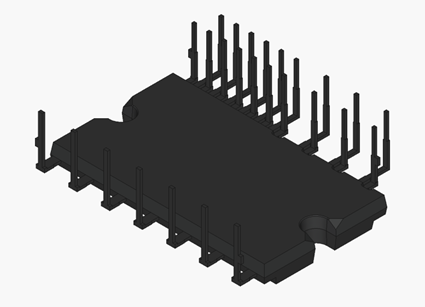

・ご利用されているCADソフトウェアを立ち上げ、"SLIMDIP-SHORT.stp"のファイルを読み込んでいただくことで、 3D CADモデルが表示されます。
