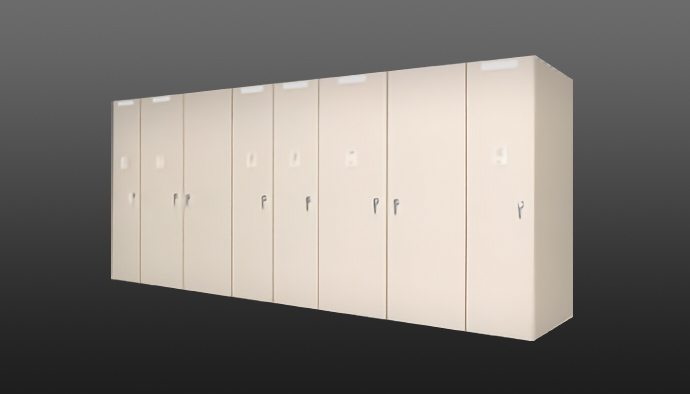

三菱12/24kV密閉形複合絶縁スイッチギヤ

＜C-GIS＞ "HS-X-1"

これからの受配電設備をさらに高度化するスイッチギヤ

脱SF₆ガス

• 乾燥空気を適度に加圧し、要所に絶縁バリアを用いた地球環境に配慮した脱SF₆ガス絶縁設計です。

省資源

• 質量を当社従来比（GX-20V形）約40%に削減し、環境との調和に配慮しています。

省力化

• VCB操作機構は消耗部品の削減と長寿命グリースの採用によりメンテナンスの大幅軽減^※を実現しました。（駆動用コンデンサ・操作制御基板は15年で交換推奨。）

• 一般屋内環境下で30年間相当を模擬した加速劣化試験において、メンテナンスを行うことなく運転が継続可能であることを確認しています。

省エネルギー

• 機器配置の最適化と、主回路導体の最短化により、発熱量を当社従来比（GX-20V形）75%に削減しました。
• VCBは電磁操作を用いて接点を直動することで、リンク機構部でのロスをなくし、電動バネ操作機構に比べ操作エネルギーを80%削減しました。

省スペース

• 固体絶縁母線の採用により、コンパクト化を実現しました。（据付面積当社従来比80%を達成）
• 寸法：盤幅600mm×奥行1450mm×高さ2600mm（電圧24kV、受電ユニット、屋内タイプ、ケーブル下引込1面あたり）

高信頼性

• 主回路構成の単純化、VCBの電磁操作機構の採用による接点の直動化、ラッチレバーなどの消耗部品レス化を図りました。
• 機構部品点数は従来比35%削減を実現しました。

準拠規格・定格事項

C-GIS本体

JEM 1425

仕様書はフリックで左右にスクロール出来ます

定格電圧	12kV	24kV
定格母線電流	630A/1250A
定格短時間耐電流	25kA（2秒）
商用周波耐電圧	28kV (1分間)	50kV (1分間)
雷インパルス耐電圧	75kV (ピーク値)	125kV (ピーク値)
定格ガス圧力 at 20°C	0.12MPa（ドライエア）
定格周波数	50/60Hz
使用条件	屋内・屋外・標準使用状態

真空遮断器

JEC-2300

仕様書はフリックで左右にスクロール出来ます

定格電圧	12kV	24kV
定格電流	600A/1200A
定格遮断電流	25kA
操作方式	電磁操作
