規格適合品
2012年9月1日より施行された中国エネルギー効率標識実施規則（GB18613-2012）の効率基準値GB3級（IE2と同一）を満足したモータ認証を取得しました。
この度、中国高効率規制の対象規格であるGB18613-2006がGB18613-2012へ改定され、2012年9月1日以降、中国へ輸出されるモータは、GB18613-2012の効率基準値GB3級（IE2と同一）を満足したモータで認証を取得し、認証ラベルの表示が必要となりました。
※1 2012年9月1日以降の中国通関分のモータについては、GB18613-2012 GB3級の認証品でなければ、ペナルティーを課せられますのでご注意ください。
※2 同国へモータ単体で輸出する場合には、当該の高効率規制とは別にCCC認証が必要となります。対象となる0.75kWはCCC認証対応品となっています。
中国高効率規制 GB18613-2012
認証ラベル(GB3級)
認証ラベル(GB3級)
中国高効率規制認証取得機種
| 項目 | GM-SH | GM-SSYH | GM-SHYH | GM-DH |
|---|---|---|---|---|
| 出力 | 0.75､1.5､2.2kW | 0.75､1.5､2.2､3.7､5.5､7.5kW | ||
| 減速比 | 1/3～1/450 | 1/7.5～1/60 | 1/5～1/240 | 1/3～1/1200 |
| 極数 | 4極 | |||
| 定格 | 連続 | |||
| 電圧/周波数 | 200V/50Hz、380V/50Hz | |||
| ブレーキ | ブレーキなし、ブレーキ付（0.75､1.5､2.2kW） | |||
| 保護構造 | 屋内形 | |||
| 適合規格 | GB18613-2012 | |||
| 対応可能仕様 | 屋外（IP44相当）、端子箱B組立、端子箱受口引き出し方向特殊 | |||
※インバータ定トルクモータ、単相モータ、ワンタッチ手動解放ブレーキ付は対応できません。
※ブレーキ付は出力 0.75、1.5、2.2kWを対応致します。
※ブレーキ付は出力 0.75、1.5、2.2kWを対応致します。
各機種仕様
| 出力(kW) | 200V 50Hz モデルNO | 380V 50Hz モデルNO | GB3級効率基準値(%) | 極数 |
|---|---|---|---|---|
| 0.75 | GM-0.75-20-C2 | GM-0.75-38-C2 | 79.6 | 4 |
| 1.5 | GM-1.5-20-C2 | GM-1.5-38-C2 | 82.8 | 4 |
| 2.2 | GM-2.2-20-C2 | GM-2.2-38-C2 | 84.3 | 4 |
| 3.7 | GM-3.7-20-C2 | GM-3.7-38-C2 | 86.3 | 4 |
| 5.5 | GM-5.5-20-C2 | GM-5.5-38-C2 | 87.7 | 4 |
| 7.5 | GM-7.5-20-C2 | GM-7.5-38-C2 | 88.7 | 4 |
※ 特定算定法は、GB18613-2012の指定によります。
※ 効率基準値には出力4kWが規定されていますが、認証取得出力は3.7kWです。
※ 上記出力範囲は当社製作範囲を示しています。GB18613-2012規定出力範囲ではありません。
※ 効率基準値には出力4kWが規定されていますが、認証取得出力は3.7kWです。
※ 上記出力範囲は当社製作範囲を示しています。GB18613-2012規定出力範囲ではありません。
従来機種との比較
- 1．形名
高効率モータ搭載機種と同一で形名に"H"が付加されます。 - 2．銘板
定格銘板に効率値、モデルNO、規格名を記載すると共に、中国語、英文表記となります。 - 3．モデルNO
認証取得（登録）は形名ではなく、モデルNOで行っています。
認証機種を特定する番号となります。

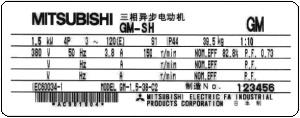

中国高効率規制 GB18613-2012 定格銘板
電器電子製品有害物質使用制限管理弁法（改正中国RoHS）への対応
2016年7月製造分より対応します。詳細はセールスとサービスを参照してください。
