用途
カメラ使用の際に、時間や手間のかかる設置調整で苦労されていませんか？
カラー読取、光源一体型、長尺一括読取可能な三菱CISを使用すれば、「手軽に、簡単に」長幅の画像を取得できます。
印刷物・ラベル検査
ウェブ検査
はんだ印刷・基盤検査
寸法検査
CISは一般的なラインカメラと比較し、画像端部の歪みが少ないため測長に向いています。
カラーチャート読取
色再現性は一般的なラインカメラと同等レベルです。
印刷物、ラベル、パッケージ検査から測長検査まで、あらゆる表面検査に対応し、キズ・汚れ・欠損・色味・位置などの検知にご使用いただけます。
特長

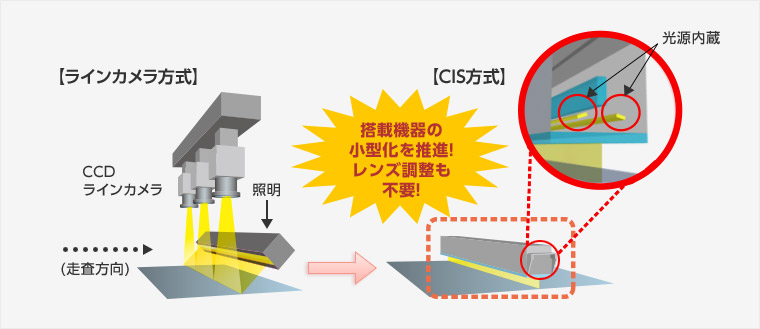

1.取付簡単！組込機器のコンパクト化を実現
オールインワンで、レンズ・光源・センサ（受光素子）が筐体に組み込まれており、レンズ・光源等を個別に設計・手配する必要がなくなります。
シンプルな筐体形状と取付機構となっており、搭載機器への設置調整の手間を軽減します。
2.長幅の一括読取が可能
最長926㎜までの読取幅をラインナップしております。ご使用用途に合わせて読取幅を選択いただけます。
各読取幅に合わせ、1台の製品の中で、レンズ・光源・センサ（受光素子）をオールインワンで組立てしていますので、複数のラインカメラをご使用になる際の設置調整の手間などを省けます。

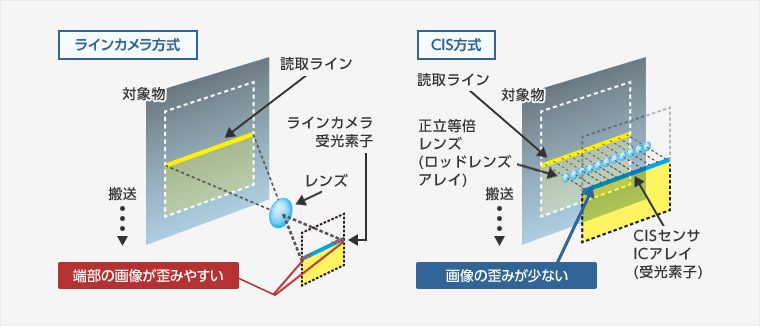

3.歪みの少ない均一な読取画像
本製品は、各読取幅と同じ長さの正立等倍レンズ（ロッドレンズアレイ）を使用しています。従来のラインカメラや縮小光学系読取方式に比べ、端部の画像歪が少なく検査精度がより安定します。

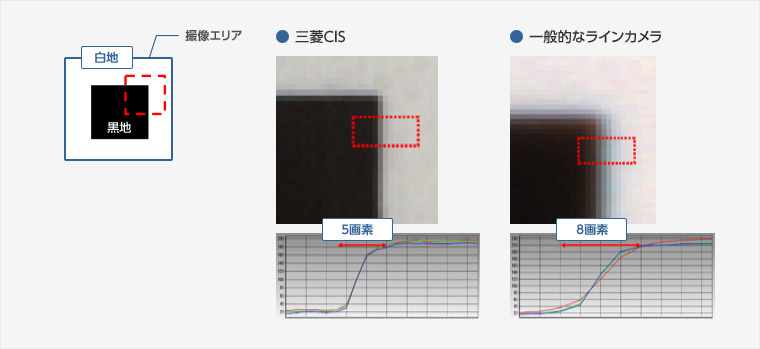

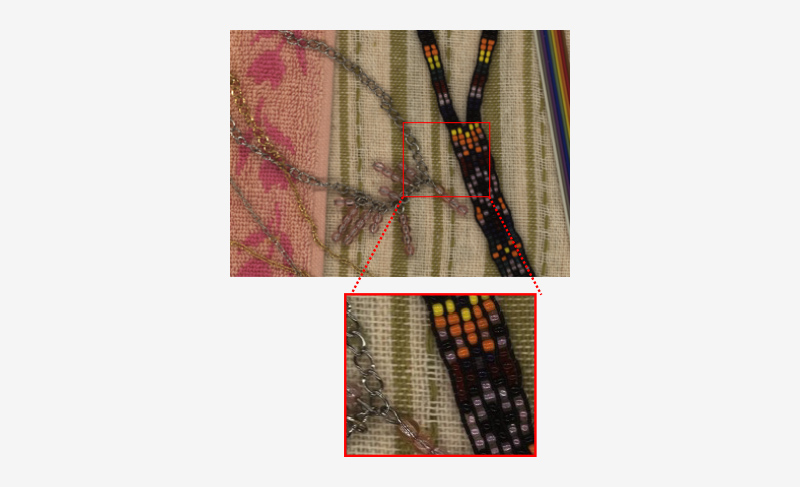

4.クリアなエッジ検出
一般的なラインカメラと比較し、エッジがよりクリアに検知できるため、細かな欠陥を判別しやすいです。

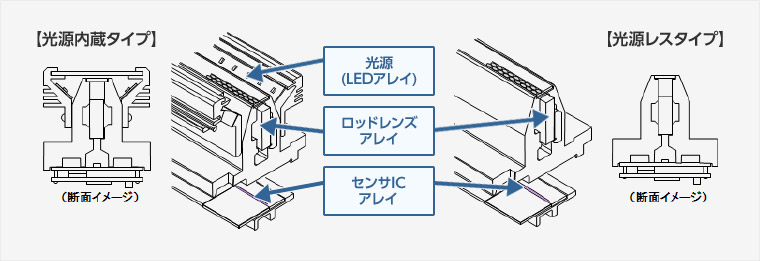

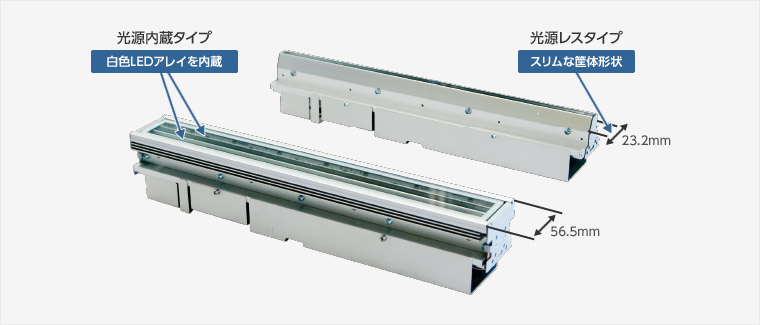

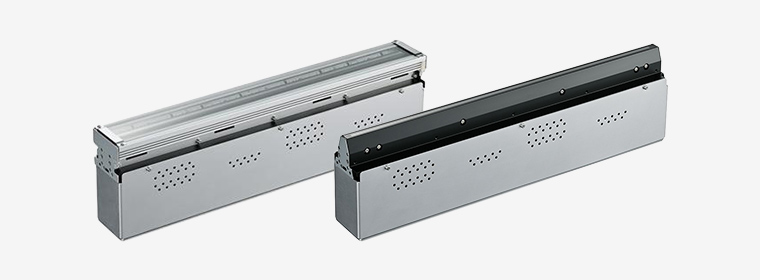

5.光源内蔵タイプ・光源レスタイプをラインナップ
ご使用方法に合わせ、光源内蔵タイプと光源レスタイプの二種類を選択いただけます。
光源内蔵タイプは、弊社標準の白色LEDアレイが組み込まれております。
光源レスタイプは、スリムな形状となっています。お客様がご用意される光源と組合せ、角度を調整しながら、フレキシブルに設置いただけます。

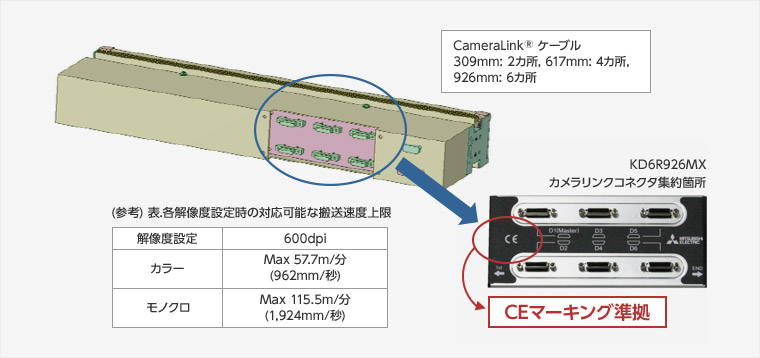

6.モノクロ出力機種を新たにリリース
CEマーキング準拠、カメラリンクコネクタを一カ所に集中配置、搬送可能速度はカラーの倍速！！
カメラリンクコネクタを読み取り幅に依らず1か所に集中配置することで、ケーブルの引き回しがより容易に。低速読取の際は、ケーブル本数を減らすことが可能。周辺コストの削減に寄与します。
7.表面検査用CIS（KDシリーズ） 対応ライン速度表
| 機種/条件 | ラインレート[kHz] | 原稿搬送速度[m/秒] | ||||||||||
| 1200dpi | 600dpi | 300dpi | 200dpi | 150dpi | 1200dpi | 600dpi | 300dpi | 200dpi | 150dpi | |||
| KD-AX4 (※1) |
10bitカラー | - | 11.3 | 22.7 | 32.2 | 32.3 | - | 0.4 | 1.9 | 3.9 | 5.4 | |
| 8bitカラー | - | 22.7 | 32.2 | - | 0.9 | 2.6 | ||||||
| KD-MX | 10bitモノクロ | - | 43.4 | - | 43.4 | - | 1.8 | 3.6 | - | 7.3 | ||
| 8bitモノクロ | - | - | ||||||||||
| KD-CX2 (読取幅 367mm, 807mm) (※2) |
10bit カラー |
内部同期 | - | 55.0 | 96.2 | 130.6 | 159.1 | - | 2.3 | 8.1 | 16.5 | 26.9 |
| 外部同期 | - | 50.6 | 80.9 | 100.9 | 115.2 | - | 2.1 | 6.8 | 12.8 | 19.5 | ||
| 8bit カラー |
内部同期 | - | 55.0 | 96.2 | 130.6 | 159.1 | - | 2.3 | 8.1 | 16.5 | 26.9 | |
| 外部同期 | - | 91.8 | 112.0 | 125.9 | - | 7.7 | 14.2 | 21.3 | ||||
| KD-CX2 (読取幅 587mm) (※3) |
10bitカラー | - | 44.2 | 88.7 | 130.6 | 159.1 | - | 1.8 | 7.5 | 16.6 | 26.9 | |
| 8bitカラー | - | 55.0 | 96.2 | - | 2.3 | 7.7 | 14.2 | 21.3 | ||||
| KD-1200dpi | 10bitカラー | 55.0 | 88.0 | - | - | - | 1.2 | - | - | - | - | |
| 8bitカラー | 55.0 | 88.0 | - | - | - | 1.1 | - | - | - | - | ||
| KD-DXL (※4) |
10bit カラー |
1064 | - | 24.0 | 47.5 | 71.0 | 82.0 | - | 1.0 | 4.0 | 9.0 | 13.8 |
| 1247/1688 | - | 20.1 | 39.4 | 58.0 | 78.0 | - | 0.8 | 3.5 | 7.3 | 13.2 | ||
| 8bit カラー |
1064 | - | 35.1 | 72.1 | 104.4 | 134.5 | - | 1.4 | 6.1 | 13.2 | 22.7 | |
| 1247/1688 | - | 29.3 | 60.8 | 88.5 | 114.6 | - | 1.2 | 5.1 | 11.2 | 19.4 | ||
| KD-CXL (※5) |
10bit カラー |
1064 | - | 45.1 | 90.5 | 130.6 | 159.1 | - | 1.9 | 7.6 | 16.5 | 26.9 |
| 1247/1688 | - | 37.6 | 75.4 | 113.2 | 150.9 | - | 1.5 | 6.3 | 14.3 | 25.5 | ||
| 8bit カラー |
1064 | - | 55.0 | 96.2 | 130.6 | 159.1 | - | 2.3 | 8.1 | 16.5 | 26.9 | |
| 1247/1688 | - | 47.0 | 94.3 | - | 1.9 | 7.9 | 16.5 | 26.9 | ||||
| KD-CXF | 10bit カラー |
1064 | - | 45.1 | 90.5 | 130.6 | 159.1 | - | 1.9 | 7.6 | 16.5 | 26.9 |
| 8bit カラー |
1064 | - | 55.0 | 96.2 | 130.6 | 159.1 | - | 2.3 | 8.1 | 16.5 | 26.9 | |
| KD-SX | 8bitモノクロ | - | 6.0 | - | - | - | - | 0.2 | - | - | - | |
- ※1 KD-AX4はKD6R309AX4の対応速度
CameraLink™ “Medium configuration” 設定、画素補間機能OFF、内部同期時 - ※2 KD-CX2は、外部同期時にはメイン基板へのトリガ送信に時間(4～5us)が必要
- ※3 CameraLink™ Full Congfiguration(独自規格)設定、外部同期時
- ※4 CXP-6 Quad接続、外部同期時
