MELSEC iQ-Fシリーズ

あらゆる制御をこの1台から。MELSEC iQ-Fシリーズに新たなCPUユニットがラインアップ!

コストパフォーマンスに優れる「FX5UJ」は豊富な内蔵機能を搭載し、より手軽に、より使いやすく!

FX5UJ CPUユニット 基本スペック

  • プログラム容量 48kステップ
  • 制御規模 256点
  • 命令演算速度(LD, MOV命令) 34ns
  • コメント、ラベルなどは別領域とし、十分なメモリ容量を確保。
  • ① 入出力点数256点以下
    ② リモートI/O点数256点以下
    ①と②の合計点数256点以下
  • FX3Uに比べ約2倍の高速化を実現。

使いやすくて便利な内蔵ポート

ロギング機能、バックアップ/リストア機能などに欠かせないSDメモリカードスロットも標準搭載。
Ethernetポート以外でプログラミング用のインタフェースを確保!
USB(Mini-B)コネクタを標準搭載で、エンジニアリングツールとの接続がより簡単に。
Ethernet ポートは、ネットワーク上で最大8コネクションの通信接続が可能。また、CC-Link IEフィールドネットワークBasicにも対応。汎用Ethernetでネットワークの構築が可能。

内蔵機能も充実

  • 制御軸数 内蔵位置決め機能
  • 最大周波数 最大周波数

*:パルス出⼒モードのCW/CCWモードは、FX5U/FX5UCのみ対応しており2軸となります。

内蔵高速カウンタの入力割付け

高速カウンタの入力デバイスの割付けはパラメータで設定します。パラメータにて各チャンネルにそれぞれの機能を設定すると、それに対応した割付けが決まります。HIOEN命令を使用して動作を行います。

MELSEC iQ-Fシリーズでは、プログラムやデバイスはフラッシュROMなどのバッテリ不要なメモリで保持しています。
(FX5U/FX5UCはオプションのバッテリを使用することで、デバイスの保持できる容量を増やすことが可能です。)

トラブル時に役立つ!GX Works3で自動診断

パソコンをCPUユニットにUSB接続するだけで、GX Works3が自動で診断開始し、エラー発生ユニットやエラー情報、処置方法を表示できます。 トラブルシューティングに必要な情報・手順を素早く確認できます。

ユニットをクリックすることで該当の詳細画面(ユニット診断)を表示

お客さまの「~したい」をFX5UJ内蔵機能で実現!IoT化の第一歩を

GX Works3:Ver. 1.060N以降
GX LogViewer, ロギング設定ツール:Ver. 1.100E以降

シンプルCPU通信機能

GX Works3 による簡単なパラメータ設定だけで、生産データなどのデバイスデータをプログラムレスで転送できます。

パラメータ設定だけで簡単にデバイスデータ送受信が可能

*1:内蔵Ethernet機能。 *2:相手機器接続構成設定が必要。

  • FTPサーバ機能

    FTPサーバ機能で、現場に赴くことなく、遠隔地からロギングデータの取得が可能。事務所のパソコンから複数のロギングファイルを一括管理でき、管理や保全作業の軽減ができます。

  • Webサーバ機能

    パソコンのWebブラウザから、Webサーバへアクセスすれば、専用ツールがなくてもCPUユニットのモニタや診断ができます。離れた事務所や外出先にいながら、工場に出向くことなく装置の稼働状況を把握できます。

  • データロギング機能

    コンピュータやネットワーク機器からの情報を定期的にSDメモリカードに保存できます。保存されたデータを活用し、装置の稼働状況やトラブル原因の解析が効率よく行えます。更に、オフラインモニタ機能を組み合わせ、ロギングしたデバイスデータをプログラムエディタ上でモニタ表示が可能。トラブル時のデバッグに役立ちます。

  • メモリダンプ機能

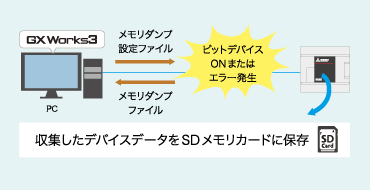

    CPUユニットの全デバイス値を、任意のタイミングでSDメモリカードに保存できます。エラー発生時にトリガが成立するように設定しておけば、エラー発生時の状態を確認できるので原因の調査と追求に役立ちます。収集結果は、GX Works3で確認できます。

  • リアルタイムモニタ機能

    GX LogViewerで、監視したいデバイスの内容をリアルタイムにモニタできます。設備の立上げやトラブル時のデバッグ効率が向上します。再設定の簡略化や、後からグラフの確認も可能です。

  • バックアップ/リストア機能

    CPUユニット内のデバイス/ ラベルデータやプログラムをSDメモリカードにバックアップできます。バックアップしたデータは、必要に応じてリストアできます。
