シーケンサ ネットワーク関連製品 CC-Link IE TSN 製品紹介

マスタ製品

MELSEC MXコントローラは、シーケンス制御、モーション制御、ネットワーク制御を1台に集約し、更なる高速・高精度制御を実現する当社最高性能のCPUユニットです。CC-Link IE TSNのマスタも内蔵しています。加えて、MELSEC iQ-R/iQ-Fシリーズ マスタ・ローカルユニットと組み合わせることで、モーション制御だけでなく、コントローラ間通信にも対応しネットワークをCC-Link IE TSNに統一できます。

MELSEC iQ-R/iQ-Fシリーズ マスタ・ローカルユニットは、CC-Link IE TSNのマスタ局/ローカル局として使用できます。リアルタイム性が要求される制御通信とTCP/IP通信を混在でき、CC-Link IE TSNの性能・機能を最大限に引き出します。さらに、光ファイバーケーブルを用いた長距離配線と、高速で大容量のコントローラ間通信が可能で、大規模システムを構築できます。

モーションユニットは、CC-Link IE TSN対応サーボアンプと組み合わせて、位置決め、同期、カム、速度、トルクなど、多彩な制御を実現します。また、モーションソフトウェアもしくはモーションコントロールボードを使用することで、産業用パソコン環境においても高速高精度なモーション制御を実現します。

FA統合コントローラ MELSEC MXコントローラClass B

CC-Link IE TSNのマスタを初めて内蔵した当社最高性能のCPUユニット

  • MELSEC MXコントローラはシーケンス制御、モーション制御、ネットワーク制御を1台に集約し、更なる高速・高精度制御を実現するコントローラです
  • CC-Link IE TSNのマスタ局として使用できます
  • MX-Rモデルは最大253局*1まで、MX-Fモデルは最大46局まで機器を接続可能です。当社最高水準のモーション制御性能を持ち、最大256軸の多軸制御に対応します
  • MELSEC iQ-RシリーズやMELSEC iQ-Fシリーズのマスタ・ローカルユニットと組み合わせることで、モーション制御だけでなく、コントローラ間通信にも対応し、ネットワークをCC-Link IE TSNに統一可能です
  • CC-Link IE TSN対応の他社ドライブユニットとも連携でき、豊富な機器に対応します

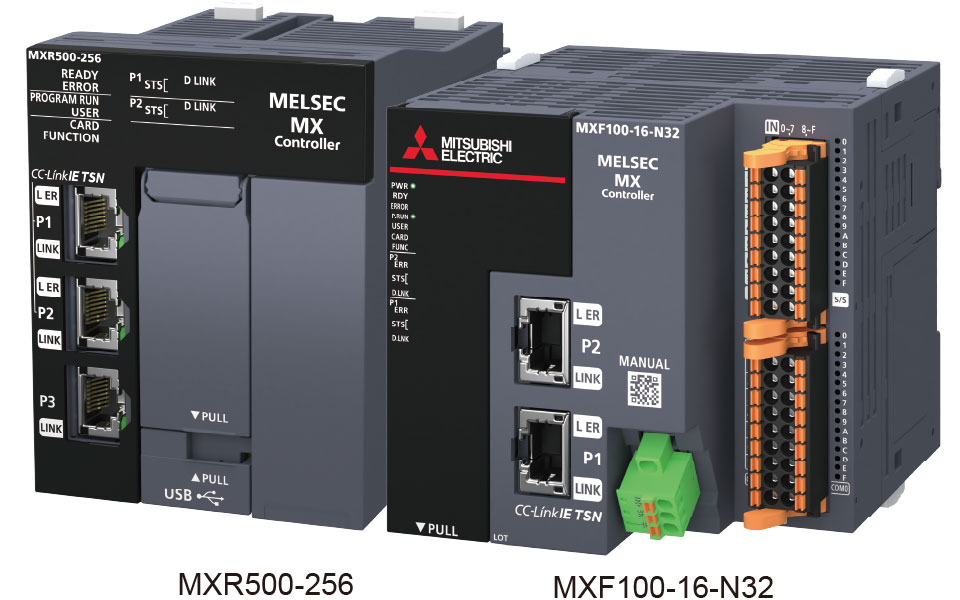

MXコントローラ MX-Rモデル、MX-Fモデル

マスタ・ローカルユニットClass B

CC-Link IE TSNの性能・機能を最大限に引き出すネットワーク管理ユニット

  • CC-Link IE TSNのマスタ局/ローカル局として使用できます
  • リアルタイム性が要求される制御通信と、TCP/IP通信を混在できます
  • ネットワーク構成機器の自動検出や接続局へのパラメータ配信により、ネットワーク構築が簡単に実現できます
  • RJ71GN11-T2は、MELSEC iQ-Rシリーズの安全CPUユニットと組み合わせることにより、安全マスタ局/ローカル局として使用できます
  • RJ71GN11-T2、RJ71GN11-EIPはサーボアンプのプロファイルモードで、サーボモータを駆動できます
  • RJ71GN11-EIPは、ポート1にCC-Link IE TSN機器を、ポート2にEtherNet/IP™機器を接続でき、CC-Link IE TSNの通信性能はそのままに、EtherNet/IP™機器と接続できます
  • RJ71GN11-SXは、光ファイバーケーブルで長距離配線のシステムを構築できます。また、高速で大容量なコントローラ間通信により大規模なシステムを構築できます
RJ71GN11-T2 / RJ71GN11-EIP / FX5-CCLGN-MS

モーションユニットClass B

CC-Link IE TSN対応でお客様のシステムを共創する

  • 位置決め、同期、カム、速度、トルク、直線補間などの様々なモーション制御を簡単に実行できます
  • 1つのネットワークにサーボアンプ、入出力ユニットなどを接続して、モーションシステムを自在に制御できます
  • MELSEC iQ-Rシリーズの安全CPUユニットと組み合わせることにより、安全通信に対応します
  • FX5-□SSC-Gは、シンプルモーションユニットのプロジェクトを有効活用できます
  • RD78Gはプログラム言語、プロジェクトを考慮して、シンプルモーションモード、PLCopen®モーション制御FBモードの2つの動作モードから選択できます
RD78G / RD78GH / FX5-80SSC-G

モーションソフトウェアClass B

パソコン環境でも新たな価値を共創する

  • 同梱しているReal Time OS（RTX64）でパソコンをリアルタイム拡張して、CC-Link IE TSNに対応した駆動制御システムに適用できます
  • モーション制御に必要なAPIライブラリを使用して、位置決め、同期、カム、速度、トルクなどのモーション制御を、様々な装置に適用できます
  • ネットワーク制御を用いて、リモート機器やIP通信対応機器を接続して設定できます
SWM-G

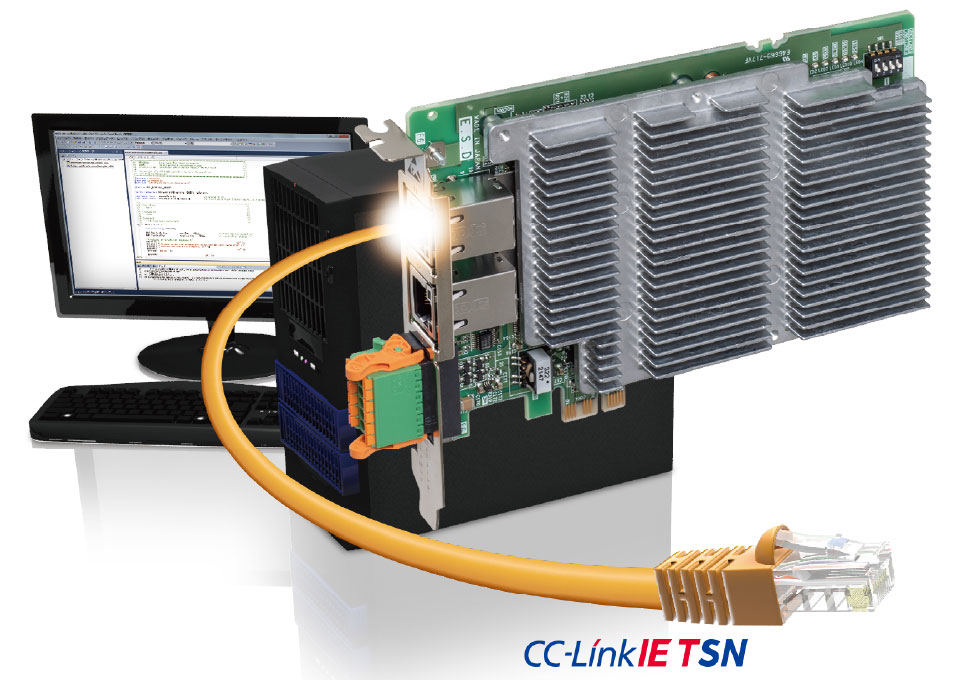

モーションコントロールボードClass B

産業用パソコン環境で高速モーション制御を実現

  • 産業用パソコンのPCI Express®拡張スロットに接続し、高速高精度なモーション制御を実現します
  • モーション制御およびネットワーク制御を内蔵のCPUで実行しているため、膨大なデータ処理などによってパソコンのCPUが高負荷になった場合でも、モータ駆動に影響を与えることなく、高速かつ高精度な位置決めを実現します
  • 産業用パソコンへの割込み発生により、イベントドリブン方式でのユーザアプリケーションを構築できます
SWM-G
