省エネデータ収集サーバ“EcoServerIII”

EcoServerIIIはエネルギー情報の見える化を実現するのが役割である。 今回の開発では、その見える化を担うWebアプリケーション画面に ユニバーサルデザインを適用することによって、視認性の改善、操作性の改善を図った。

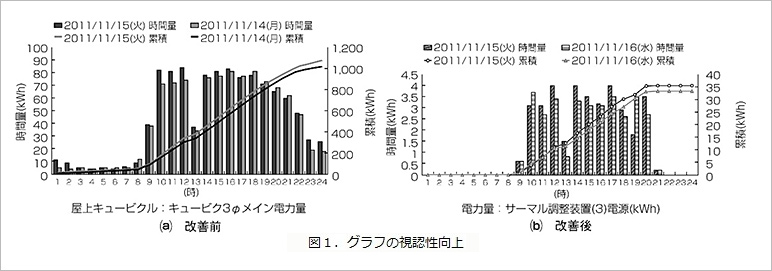

異なる日付どうしの比較表示で、モノクロ印刷した場合に、 改善前は比較２値のコントラストが小さいため差が分かりづらく、 かつ、棒グラフ（時間量）と折れ線グラフ（累積）で、比較２値の明暗が逆転しており、 対応がとりづらかった（図１(a)）。
これに対し、比較２値のグラフのコントラストが大きくなるような配色とし、 さらに、棒グラフには横罫線（けいせん）柄、斜線柄を入れることで容易に 識別できるよう改善した。 さらに、棒グラフと折れ線グラフのペアで明暗をあわせることで、 対応がとりやすくなるよう改善した（図１(b)）。

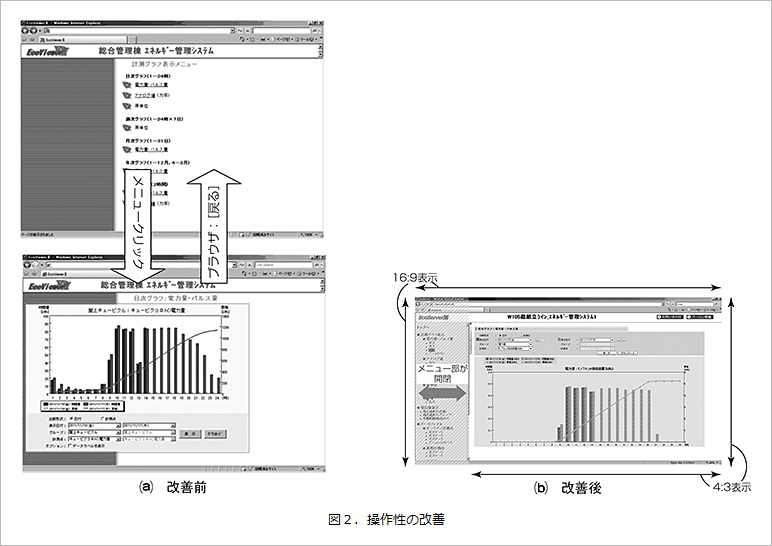

従来機種ではメニュー画面とグラフ表示画面が分かれており、 一度メニューから表示したいグラフを選択すると、グラフ表示画面に遷移してしまうため、 違うグラフを表示したい場合は、ブラウザの［戻る］ボタンを押してメニュー画面に戻る必要があった。 このため、月単位→日単位→時間単位→分単位などのようなドリルダウン分析を行う際に、 画面の行き来によって思考が途切れてしまい、分析の弊害となっていた（図２(a)）。
EcoServerIIIでは、メニュー部を画面左側に配置し、開閉可能とした。 アスペクト比16：9のワイドディスプレイではメニューを常時表示し、 従来のアスペクト比4：3のディスプレイでは、メニュー選択後、メニューフレームを自動的に閉じ、 グラフを画面一杯に表示することができる。こうすることで、グラフメニューをいつでも呼び出すことが可能となり、 シームレスな操作が可能となった。 さらに、ワイド／ノーマルサイズどちらのディスプレイを使用したユーザーであっても、 画面領域を最大限に有効活用できるようになった（図２(b)）。
