世界戦略ワイヤ放電加工機“MVシリーズ”

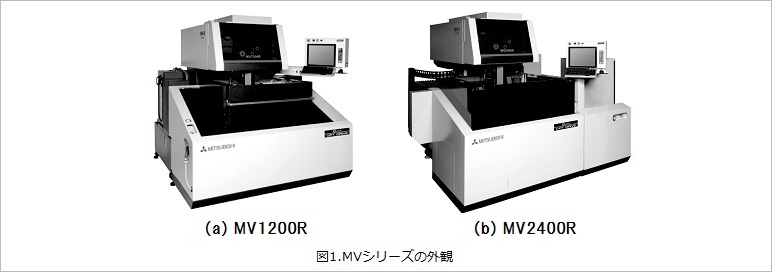

近年の世界的な景気低迷や、自動車、家電、IT関連機器等、様々な製品の価格低下の傾向はとどまることがなく、放電加工機を取り巻く環境はますます厳しくなっている。ワイヤ放電加工機の市場としては、従来の主要市場であった日米欧の汎用金型市場規模は縮小し、金型の高精度化／高付加価値化が進んでおり、更なる加工精度向上、生産性の向上やランニングコスト低減などが求められている。またプラスチック金型に代表されるボリュームゾーンである汎用金型の主要市場は、中国などの新興国にシフトしてきている。特に中国市場では、プラスチック金型などのボリュームゾーンの汎用金型製造を行うユーザーは、機械稼働率も非常に高く活況を呈している。このため、日米欧での市場要求や、中長期的にも更に成長が見込まれる中国など新興国のボリュームゾーンである汎用金型の市場ニーズを反映したワイヤ放電加工機として、世界戦略ワイヤ放電加工機“MVシリーズ”を開発した（図１）。 本稿ではMVシリーズで向上した５つの基本性能を中心に述べる。

ワイヤの自動結線装置は、ワイヤ放電加工機の自動化に不可欠な装置であり、その信頼性と高速性がこれまでの課題であった。2005年発表の“FAシリーズ”で搭載したワイヤ自動結線装置“AT2”は信頼性を向上させつつφ0.1mmの細線ワイヤにも対応した装置で、市場でも好評を得ている。今回はさらに中国など世界市場で使用されることが多いワイヤの巻きクセ（カール）にばらつきのある汎用的なワイヤ線を使用した際の自動結線の信頼性改善を図るため、自動結線機構を大幅に見直した“IAT”を開発しMVシリーズに搭載した。

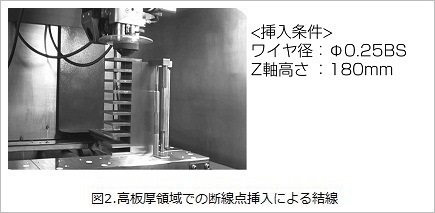

“IAT”では高板厚領域でのジェット水流を使用した自動結線、ジェット水流なしの水中断線点での自動結線、スタート穴径の小さな自動結線時に使用する細穴挿入機能など、加工形状に最適な自動結線モードを簡単な操作で選択可能とした。
