“UL489Listed低圧遮断器”大容量フレーム機種拡充

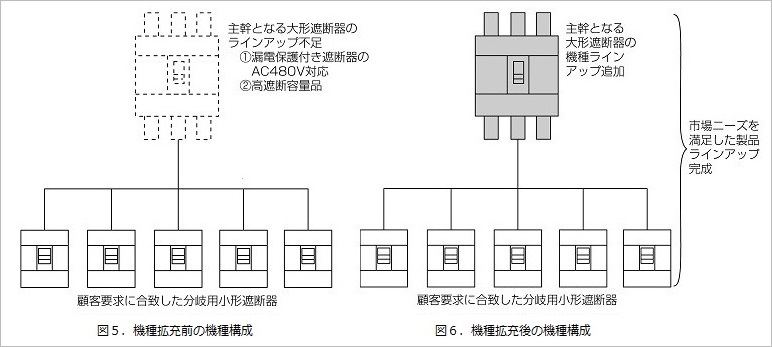

主に主幹用として使用される400A・630Aフレームで従来形では、遮断容量不足や漏電遮断器の定格不足等、顧客の要求を満足できないため、分岐の小形遮断器（250Aフレーム以下）を含めた市場展開を妨げる状況にある（図５）。
そこで、不足していた主幹用遮断器の製品ラインアップを拡充し、分岐用小形機種（250Aフレーム以下）を含めたUL489対応機種の総合力を高めた（図６）。

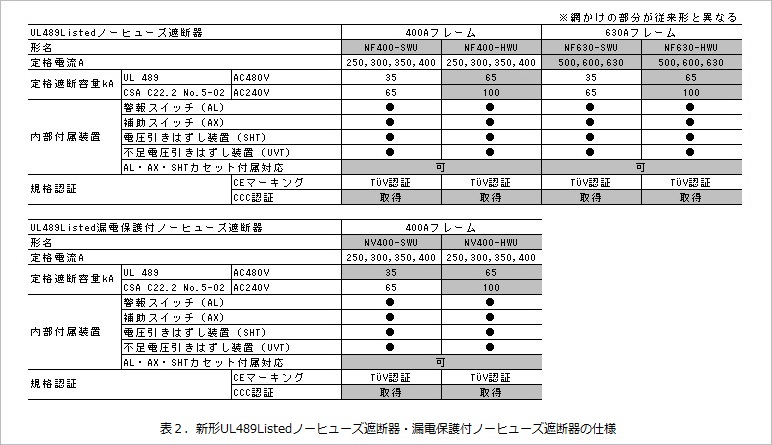

市場の要求に基づき、標準品相当品の“SWU”と高遮断容量品の“HWU”の機種拡充を実施した（表２）。
新形機種は、遮断容量AC480V 35kAから65kAへの性能アップ、内部付属装置のカセット対応、CCC（China Compulsory Certificate system）規格認証の取得、630A定格品の追加及び漏電保護付き遮断器の定格電圧AC480Vに対応した製品となっている。さらに、従来品からの置き換えによる装置仕様の変更を容易にするため、外形、取付けの互換性を維持している。

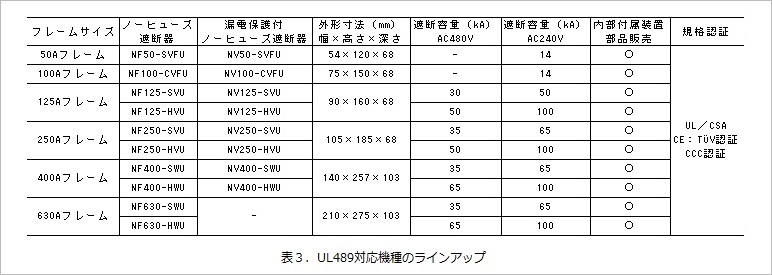

先に述べたとおり、増加する市場の要求を背景に、400A・630AフレームのUL489対応機種のモデルチェンジを行った結果、50～630AフレームまでのUL489対応機種シリーズをラインアップした（表３）。
主な特長は次のとおりである。

1. 高遮断容量化
2. AC480V電圧対応仕様のラインアップ
3. 内部付属装置で規格認証取得して部品販売に対応
4. 外形小形F Style品のラインアップ

UL489Listedノーヒューズ遮断器400A・630Aフレーム機種に関する市場ニーズの背景と開発品について、製品ラインアップとともに述べた。今後も市場背景と顧客要求を意識した製品をラインアップしていく。
