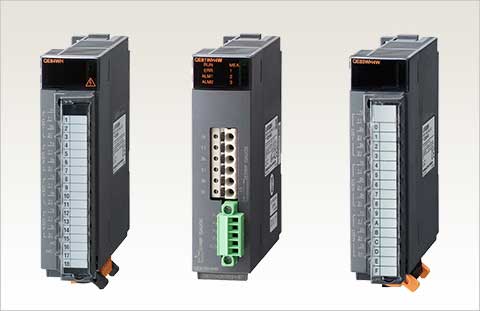

“MELSEC-Qシリーズ”電力計測ユニット

この計測器は、生産設備系のエネルギー計測をターゲットとしており、きめ細かいエネルギー管理を実現するため、計測データの計測・演算処理の高速化が必要である。 2010年に発売した電力計測ユニット（１回路品、QE81WH）は、電力量や電流等の計測値データの更新周期が250msであるが、 今回の開発では１ユニットで４回路分の計測・演算を行うため、QE81WHと同様の処理を行うと１秒掛かってしまう。 そのため、計測・演算処理の最適化を図りデータ更新周期を高速化する必要があった。

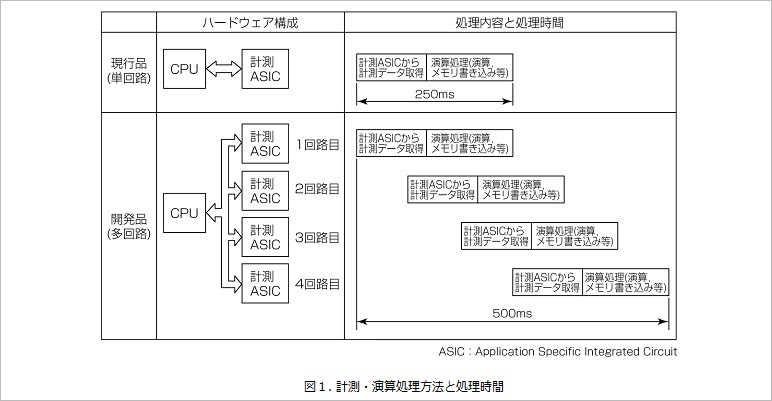

今回のユニットでは、図１のとおり、計測ASICから計測データを取得する処理とCPUで演算する処理を回路ごとで並列に行うことによって、処理時間の短縮を図った。 これによって、４回路計測でデータ更新周期：500msを実現した。

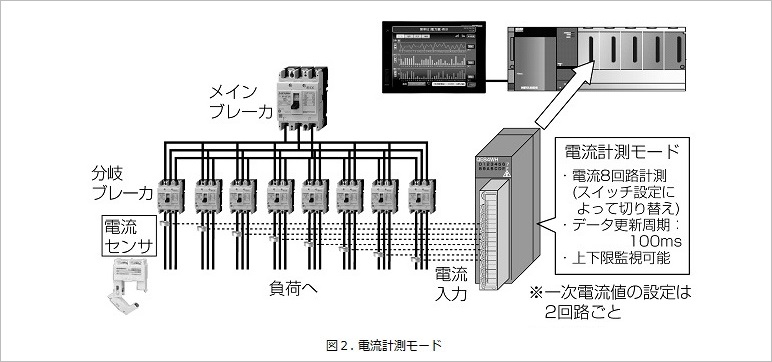

3. 1. 1項で述べたように、電圧、電流、電力量等の複数の計測データを４回路分演算する場合、１回路品と比較すると、データ更新周期は遅くなってしまう。 しかし、予防保全用途や品質管理用途での使用の場合、現行１回路品のデータ更新周期（250ms）より早いデータ更新が求められており、 その要望に応える解決策として、電流だけを高速で計測・演算する電流計測モードを搭載した（図２）。

この電流計測モードでは、電力量の計測は行わず、８回路分の電流だけを100msのデータ更新周期で計測を行う。 また、回路ごとに上下限警報の設定が可能（デマンド電流値での警報監視）であり、設備のモータなど、 異常時に電流が上昇する故障モードの設備の予防保全用途、製品品質管理用途での利用が可能である。
