特集論文
次世代高機能汎用インバータ
“FREQROL-A800シリーズ”
2015年1月公開【全3回】
名古屋製作所 田中哲夫 日比野槙也
先端技術総合研究所 古谷真一
設計システム技術センター 仁木雄大
第3回 製品特長（下）
5． 使いやすさ（easy to use）
5. 1 USBメモリによるパラメータコピー
FREQROL－A800シリーズでは、従来機種であるFREQROL－A700シリーズで搭載していたUSBデバイスコネクタ（ミニBコネクタ）に加えて、USBホストコネクタ（Aコネクタ）を追加した。USBホストコネクタにはUSBメモリなどの外部デバイスが接続可能であり、パラメータ設定値やシーケンスプログラム等を外部デバイス保存し、FREQROL－A800本体にコピーすることで、セットアップ作業やメンテナンス作業がより簡単になる。
5. 2 FR Configurator2による簡単セットアップ
FREQROL－A800シリーズでは、従来のFR Configuratorを使いやすく進化させたFR Configurator2を使用することによって、パソコン画面上から更に簡単にセットアップ作業ができるようになった。
FR Configurator2は、従来機種であるFREQROL－A700／A500シリーズからのリニューアル時に便利なパラメータ自動変更機能、運転状態を表示するグラフ機能、インバータ部品の寿命診断機能（対応予定）等の基本機能に加えて、後述するシーケンス機能に対応するためにDeveloper機能を新たに追加し、シーケンスプログラムの作成とインバータへの書き込みが可能になった（図４）。
図４．FR Configurator2のDeveloper機能画面
5. 3 見やすい操作パネル
従来機種であるFREQROL－A700の操作パネルFR－DU07の４桁７セグメント表示に対して、FREQROL－A800シリーズでは５桁12セグメント表示を採用したFR－DU08と、漢字表示、メニュー表示、グラフ表示が可能なLCD（Liquid Crystal Display）パネルを採用したFR－LU08の２種類の操作パネルを準備することで、用途に応じて使い分けることができるようになった（図５）。FR－DU08を標準装備し、FR－LU08はオプションである。

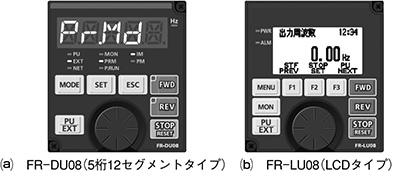

図５．新型操作パネル
6． システム対応力
6. 1 シーケンス機能内蔵
FREQROL－A800シリーズでは、入力信号に対するインバータの動作や、インバータの運転状態に応じた信号出力、モニタ出力等、機械の仕様に合わせて自由にカスタマイズできるシーケンス機能を標準内蔵した。小規模なシーケンスプログラムであれば、インバータ単独で制御可能となるため、システムコストが低減できる（表６、図６）。
表６．FREQROL－A800シリーズのシーケンス機能仕様

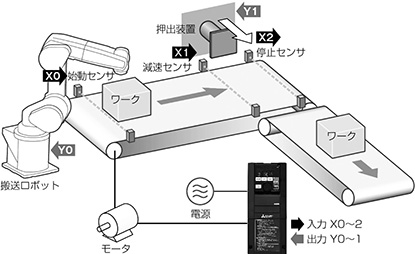

図６．シーケンス機能の適用例（搬送コンベヤ制御）
6. 2 高保護構造品（IP55）による盤外設置対応
FREQROL－A800シリーズでは、標準構造品（IP20／IP00）に加えて、新たに高保護構造品（IP55）をラインアップすることで、盤外設置対応を実現した（図７）。盤外設置によって制御盤の小型化が可能となり、システムコストが低減できる。また、IP55の保護構造によって、多湿、粉塵（ふんじん）といった悪環境下でも使用できるため、設置可能な場所が広がる。
図７．高保護構造品（IP55）
6. 3 インバータとコンバータの分離構造
FREQROL－A800シリーズでは、315kW以上の容量では、インバータとコンバータを分離した構造とすることで、共通母線接続、並列駆動等、様々なシステムに柔軟に対応することができ、取付けスペースの省スペース化や低コスト化を実現する（対応予定）（図８）。

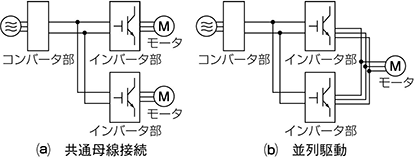

図８．インバータ、コンバータ分離構造品の適用例
7． 環境適合
7. 1 ノイズ対策
FREQROL－A800シリーズでは、EMC（Electro Magnetic Compatibility）フィルタを標準内蔵することで、インバータ単体で工業環境対応のEMC規格（EN61800－3 2nd Environment Category C3）に適合できる。また、高保護構造品（IP55）では、工業環境対応フィルタに加えて、住環境対応フィルタを準備しており、これを使用することで、住環境対応のEMC規格（EN61800－3 1st Environment Category C2）に適合できる。
7. 2 基板コーティング対応
耐環境性向上を目的に、FREQROL－A800シリーズでは、基板コーティング仕様を、特殊品として準備した。基板コーティング対応によって、IEC60721－3－3 3C2に準拠できる。
8． むすび
次世代高機能汎用インバータFREQROL－A800シリーズの最新技術、機能について述べた。今後も更なる機能性能の向上と、高付加価値を目指した製品開発に努めていく所存である。
