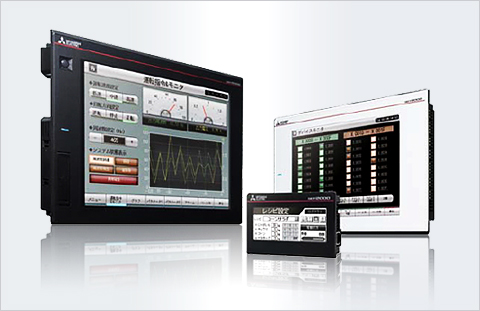

グラフィックオペレーションターミナル
“GOT2000シリーズ” の
トラブルシュートソリューション

5．　駆動連携機能

　GOTでは、従来シーケンサとの連携機能を中心に開発してきた。今回、当社駆動機器との連携の強化による国内及び海外での三菱製品群のプレゼンスの更なる強化を目的とし、駆動連携機能を開発した。この機能はFA総合メーカーである当社ならではの機能であり、現場でのトラブルシューティングをより効率的に行うことが可能となった。
　駆動連携機能とはパソコンレスでサーボの立ち上げ、調整、保守作業の効率化を目指すものである。具体的には、立ち上げ時に発生するサーボゲインの調整サポートを行う “ワンタッチチューニング機能” 、予防保全である “機械診断機能” “アンプ寿命診断機能” をGOTで実現している。それぞれの画面構成は指でのタッチ操作を前提としているため、スキン、メニューの並び等を統一し、各画面で同じ操作性を実現した。

5. 1　ワンタッチチューニング機能

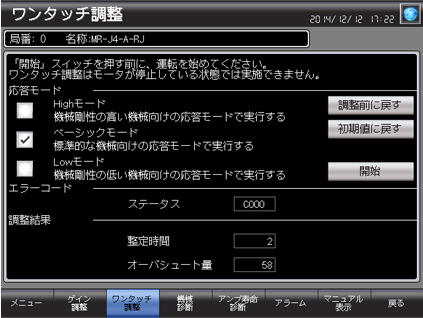

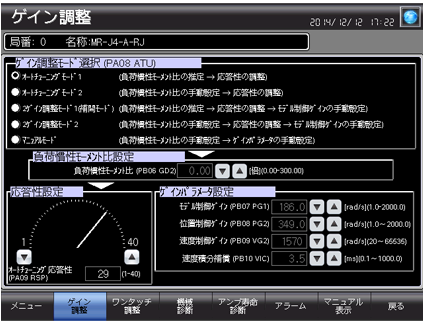

　ワンタッチチューニング機能は、ボタンをワンクリックするだけで、負荷慣性モーメント比の推定、ゲイン調整、機械の共振制御など、サーボ性能を最大限に引き出すためのパラメータ調整を自動で実施する。調整後には整定時間やオーバーシュート量で調整結果を確認可能である。なお、ワンタッチ調整後にマニュアル設定で、更に性能を追求したい場合には、チューニング画面で制御ゲインを微調整することも可能である（図６、図７）。

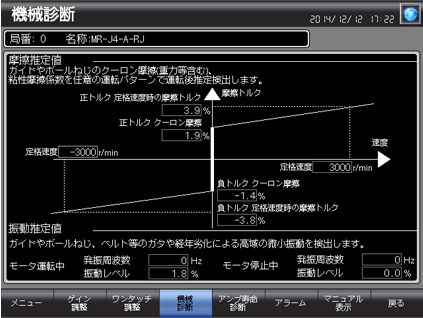

5. 2　機械診断機能

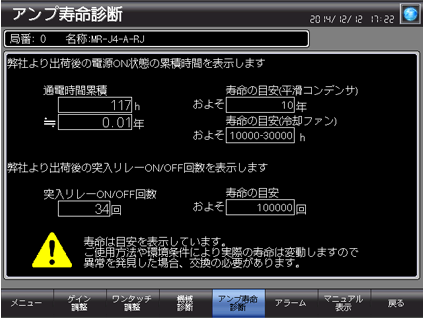

5. 3　アンプ寿命診断機能

6．　むすび

　“Easy＆Flexible” のコンセプトの下、FA総合メーカーであるメリットを活かし、現場での保全作業に活用可能なグラフィックオペレーションターミナルGOT2000シリーズのトラブルシュートソリューションについて述べた。
　今後は当社FA機器との連携の更なる強化、一連の製品群とサービスをセットとしてユーザーへ付加価値を提供するソリューションを推進する。
