IGBTモジュール 3レベル対応
電力損失低減はインバーター回路を構成するパワーデバイスの損失低減も重要となりますが、多段式のマルチレベルインバーターの使用によりさらなる電力損失の低減（高効率化）が期待できます。当社では低損失なパワーチップを使用し3レベルインバーターに必要な回路を搭載した3レベル対応のパワーモジュールをラインアップしました。
特長
- 3レベルインバーターに対応し、消費電力を約30%※1低減
- 新パッケージ※2を開発し、低インダクタンス及びインバーター回路構成のシンプル化に貢献
- IGBTの仕様を最適化※3し、小型で低インダクタンスな新パッケージ開発に寄与
- 4in1※4 / 1in1 / 2in1をラインアップし、インバーターの小型化及び設計の自由度向上に貢献
- ※1：本製品を搭載した3レベルインバーターと当社従来製品を搭載した2レベルインバーターでの比較
- ※2：1in1 / 2in1（C2）タイプは外形130 mm×67 mm、4in1タイプは外形115 mm×82 mmで端子位置を工夫した新パッケージを開発
- ※3：当社独自のCSTBTTM（キャリア蓄積効果を利用した当社独自のIGBT）構造を採用したIGBTの仕様を3レベルインバーター向けに最適化
- ※4：3レベルインバーターの1アームを1パッケージにした4in1モジュール
主な用途
- 再生可能エネルギー
- モーションコントロール
- 電源・UPS
電力損失低減
レイアウトイメージ
ラインアップ
IGBTモジュール(1200V)
| IC (A) | 結線 | 形名 | 外形サイズ | 外形写真 |
|---|---|---|---|---|
| 200 | 115 × 82 mm |  | ||

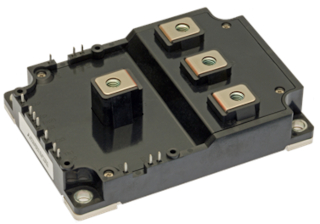

| 400 | ||||
110 × 80 mm |  | |||

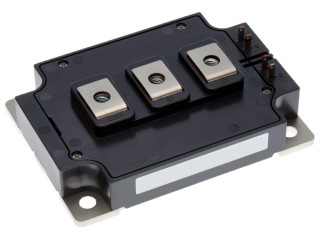

| 450 | 108 × 62 mm |  | ||
110 × 80 mm |  | |||
| 500 | 130 × 67 mm |  | ||
| 600 | 108 × 62 mm | | ||

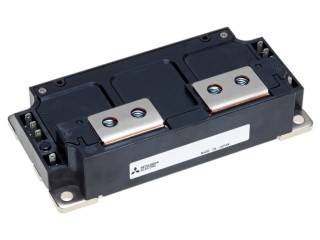

| 1400 | 130 × 67 mm | | ||

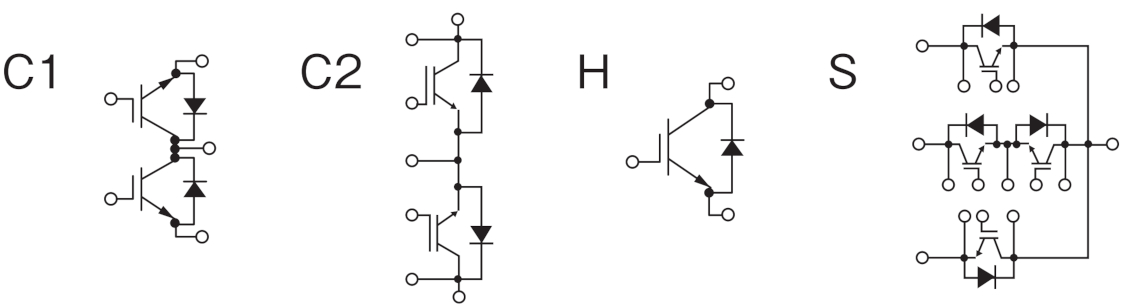

| 結線 |  | |||
IGBTモジュール(1700V)

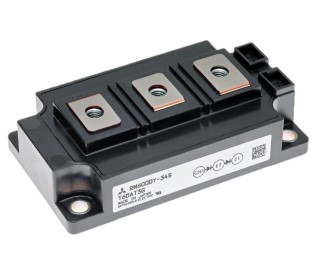

| IC (A) | 形名 | 外形サイズ | 外形写真 | |
|---|---|---|---|---|
| 600 | 130 × 67 mm | | ||
| 800 | 130 × 67 mm | | ||
| 1000 | 130 × 67 mm | | ||
| 結線 |  | |||
ダイオードモジュール(1200V)
| IC (A) | 形名 | 外形サイズ | 外形写真 | |
|---|---|---|---|---|
| 1400 | 130 × 67 mm | | ||

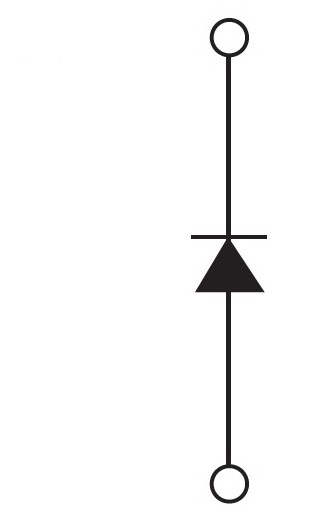

| 結線 |  | |||
ダイオードモジュール(1700V)
| IC (A) | 形名 | 外形サイズ | 外形写真 | |
|---|---|---|---|---|
| 600 | 108 × 62 mm |  | ||
| 800 | 108 × 62 mm | | ||

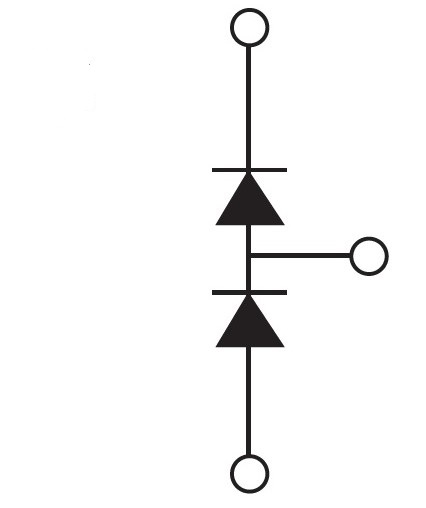

| 結線 |  | |||
