フル/ハイブリッドSiCパワーモジュール
電力変換システムの省エネルギー及び小型化が重要性を増す中、優れた材料特性をもつSiCは今後さらなる展開が期待できる半導体材料であり、当社においても2013年から第1世代となるSiCモジュールを量産しております。産業用機器のさらなる高効率化、小型・軽量化に貢献する為、現在では第2世代SiCモジュールとしてフルSiCパワーモジュールやハイブリッドSiCパワーモジュールをラインアップしております。
特長
- 低損失特性と高キャリア周波数駆動により、機器の高効率化、小型・軽量化に貢献
- RTC 回路搭載により、短絡耐量と低オン抵抗特性を両立
- 内部チップの配置最適化により、放熱性が向上
主な用途
- モーションコントロール
- 再生可能エネルギー
- 電源・UPS

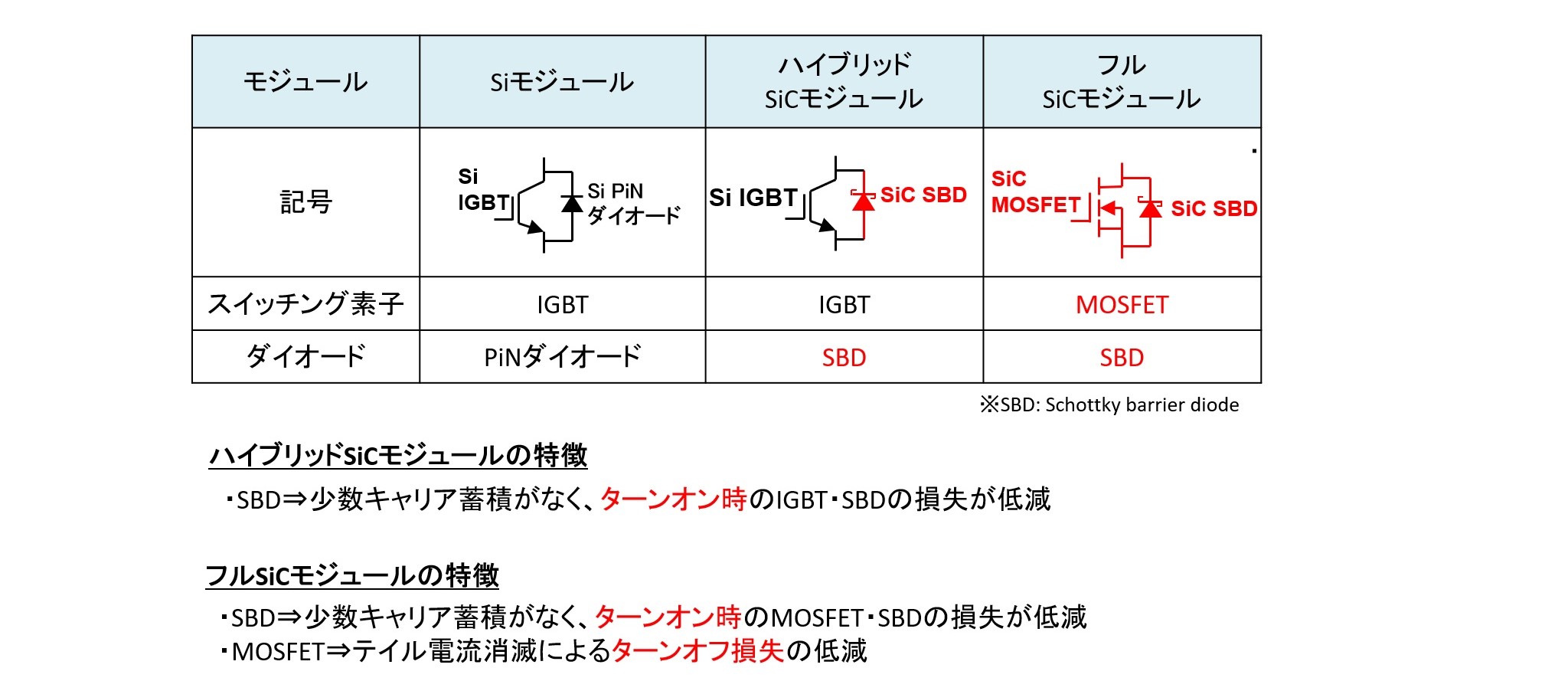

素子構成について

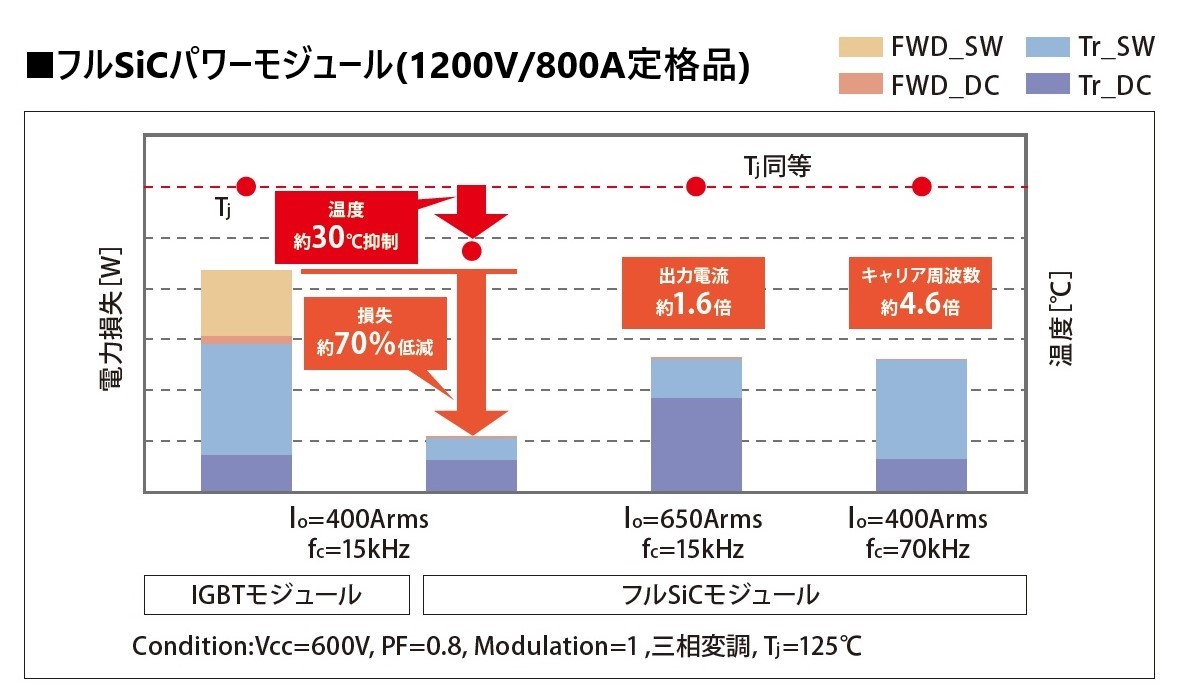

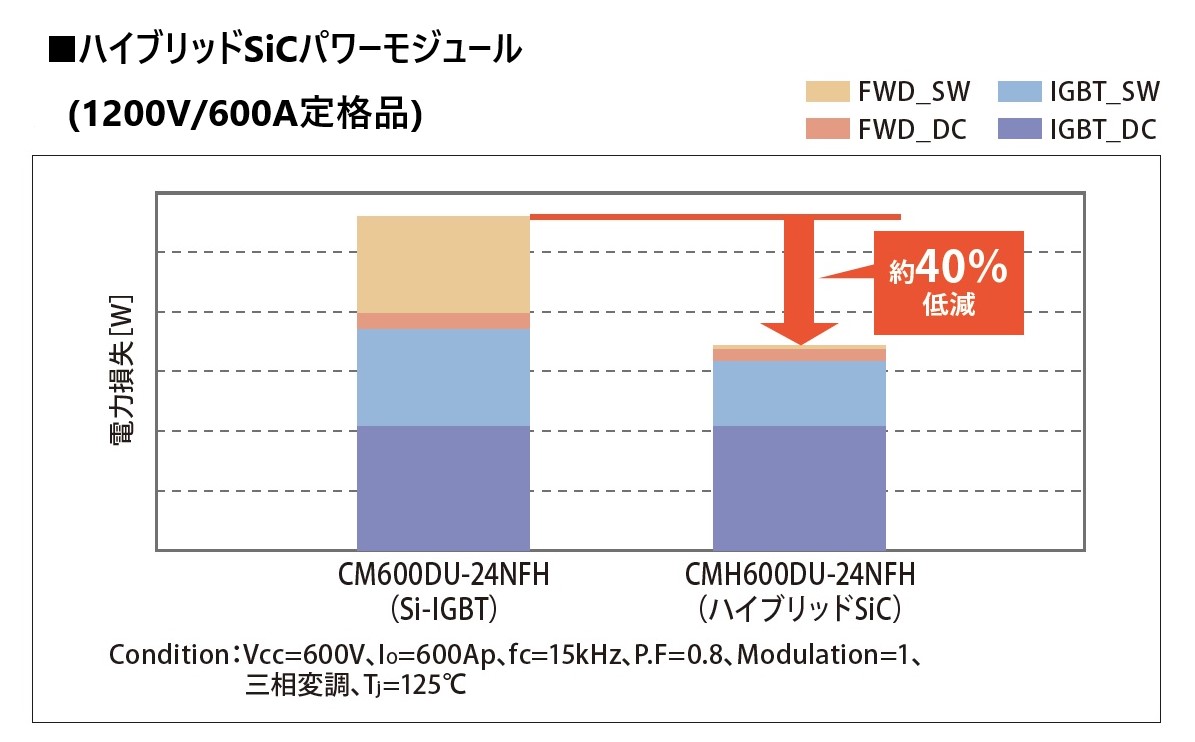

電力損失比較
ラインアップ
フルSiCパワーモジュール
| 定格電圧 (V) | 定格電流 (A) | 結線 | 形名 | 外形サイズ (mm) | 外形写真 |
|---|---|---|---|---|---|
| 1200 | 400 | 92.3 × 121.7 |  | ||
80 × 110 |  | ||||
62 × 108 |  | ||||
| 600 | 62 × 121.7 |  | |||
| 800 | 92.3 × 121.7 | | |||
| 1700 | 600 | 62 × 121.7 | |

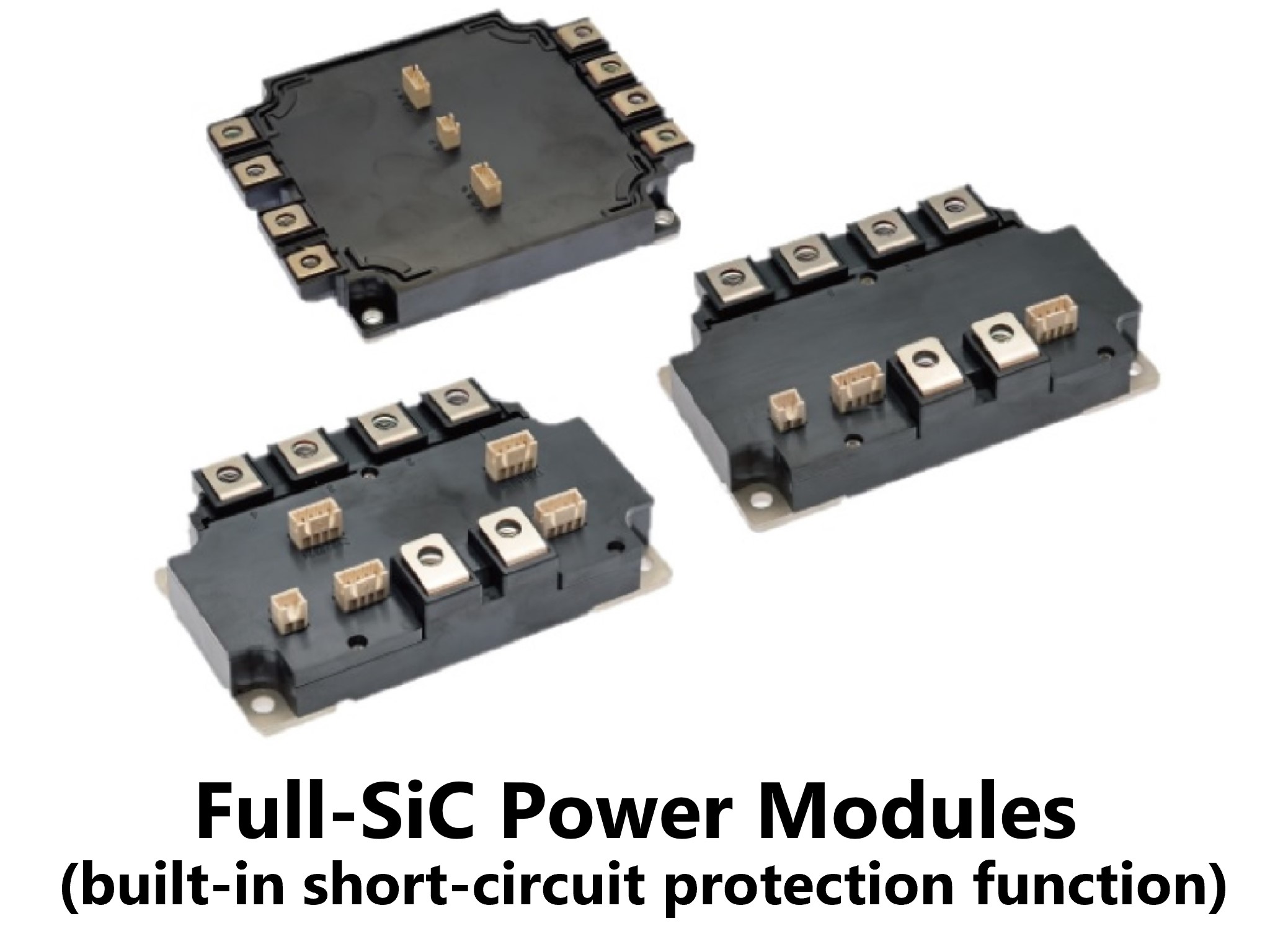

短絡制限回路内蔵フルSiCパワーモジュール
| 定格電圧 (V) | 定格電流 (A) | 結線 | 形名 | 外形サイズ (mm) | 外形写真 |
|---|---|---|---|---|---|
| 1200 | 300 | 79.6 × 122 |  | ||
| 400 | |||||
| 600 | 79.6 × 122 |  | |||
| 800 | |||||
| 1200 | 152 × 122 |  | |||
| 1700 | 300 | 79.6 × 122 | | ||

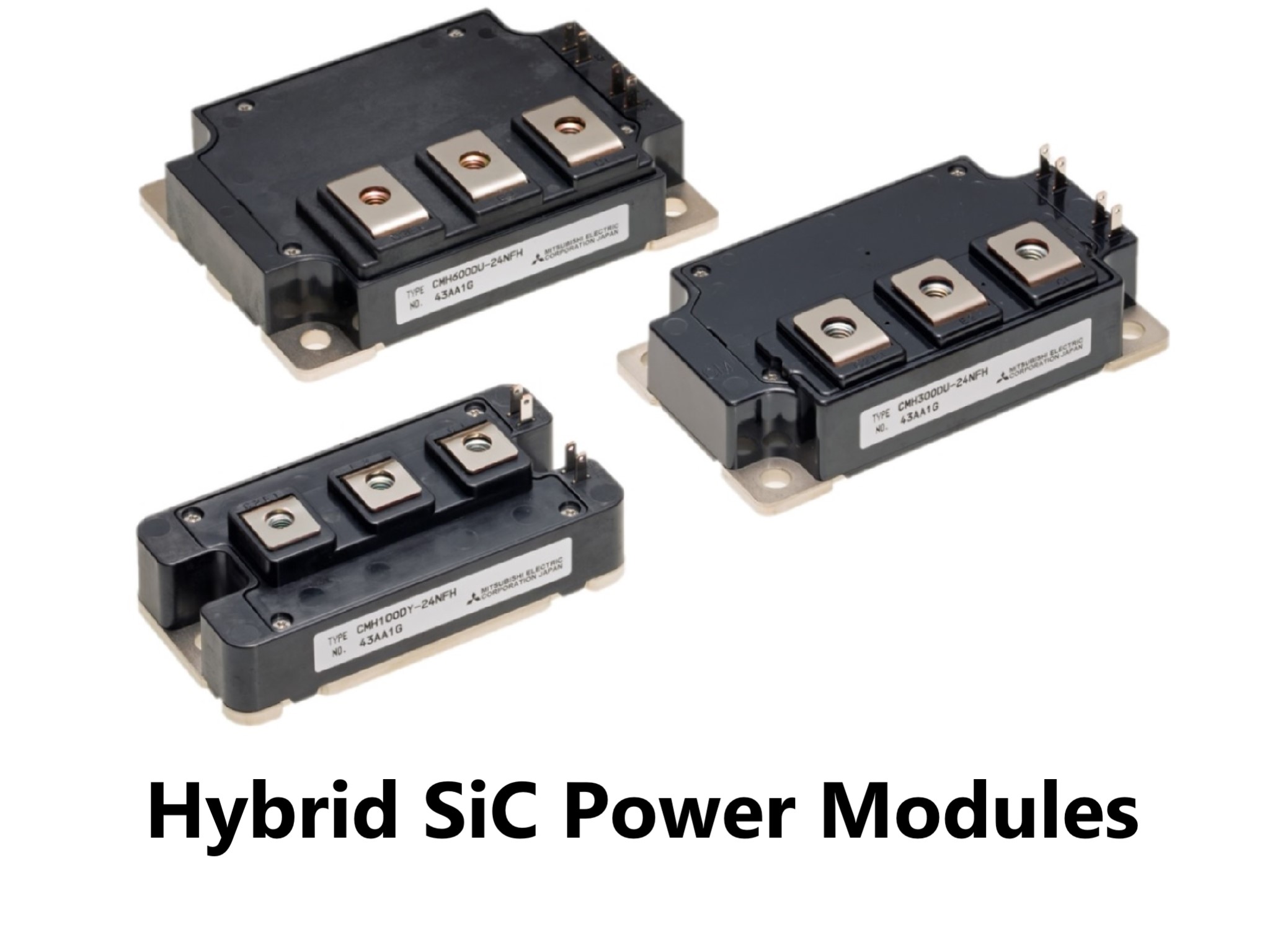

ハイブリッドSiCパワーモジュール
| 定格電圧 (V) | 定格電流 (A) | 結線 | 形名 | 外形サイズ (mm) | 外形写真 |
|---|---|---|---|---|---|
| 1200 | 100 | 48 ×94 |  | ||
| 150 | |||||
| 200 | 62 × 108 |  | |||
| 300 | |||||
| 400 | 80 × 110 | | |||
| 600 | |||||
| 400 | 62 × 108 |  |
