データ収集ソリューション

アナログデータだけでなく、SECSデータの収集も可能

C言語コントローラ & CIMSNIPER/CIMSNIPER Light

半導体・液晶製造装置のデータを分析・解析システムに送信可能
CIMSNIPER（シムスナイパー）は、製造現場の様々なデータを収集して分析・解析システムにデータを送る機能を持つC言語コントローラ用ソフトウエア（パートナ製品アプリケーション）です。
半導体や液晶工場の歩留り向上／生産能力増強／設備稼働率改善で豊富な採用実績
加熱・塗布・成型工程など環境影響を受けやすい工程での多変量データ分析用収集にも活用

C言語コントローラ

C言語コントローラ

標準価格　オープン価格

Q24DHCCPU-V、Q12DCCPU-V

詳しい仕様はこちら

CIMSNIPER/CIMSNIPER Light

CIMSNIPER/CIMSNIPER Light

価格については日本電能株式会社にお尋ねください。

詳しい仕様はこちら

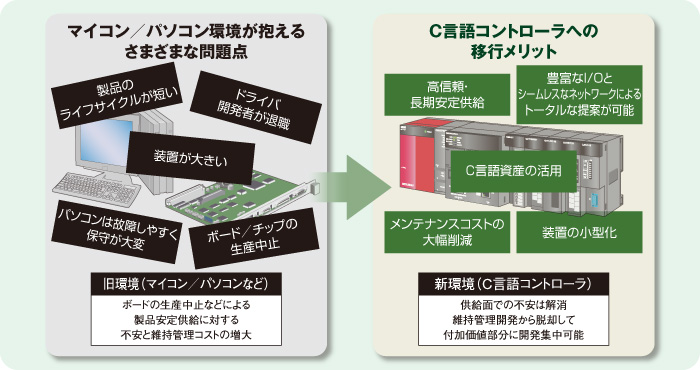

C言語コントローラ

C言語コントローラは、長期安定供給、高信頼、高性能、フレキシブルなMELSEC上でのC言語プログラムを実行できる、革新のオープンプラットフォームです。
VxWorks®プリインストールで高度な情報処理と安定のI/O制御に対応するハイエンドモデルQ24DHCCPU-Vと、省スペースと高速なI/O制御を実現するスタンダードモデルQ12DCCPU-V。これらのC言語コントローラとMELSEC-Qシリーズの各種ユニット、パートナ製品やオープンソース、お客様のプログラム資産などを組み合わせた多彩なシステムを構築。
より堅牢に、より簡単に、より高性能に。そして、より自由に。
MELSEC C言語コントローラは、あらゆるシーンで使われるパソコン、マイコンに代わる新たなプラットフォームです。

C言語コントローラ

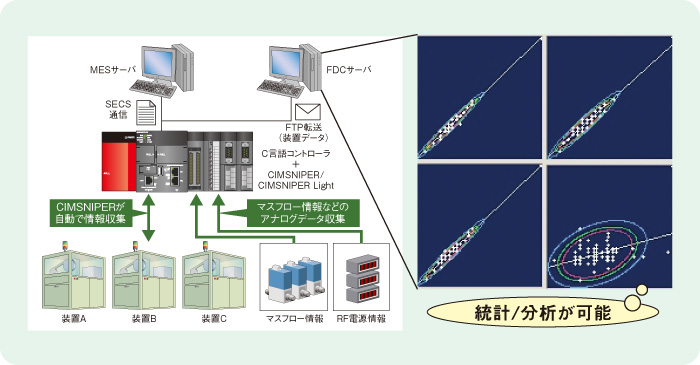

CIMSNIPER/CIMSNIPER Light

1.  演算統計量と検査結果の相関から品質に影響が出るデータを特定可能

様々なシステムに標準で読み込めるCSV形式のファイルを採用することで、分析・解析の自動化による相関分析、主成分分析等による異常値監視が可能です。プロセスデータとロットNo.／レシピなど生産指示情報と紐付け可能なため、APC/SPCによる変動監視やDC/EES/EDA用ツールとして利用します。

※APC（Advanced Process Control）、SPC（Statistical Process Control）、FDC（FaultDetection & Classification）、EES（Equipment Engineering System）、EDA（Estimation of Distribution Algorithm）

製造（加工）時のみのデータを収集
同一製造条件下のロット毎に各製造データの統計量（平均・σ・MAX・MIN）を算出
平均・σ・MAX・MINの各統計量をロット毎にプロット
プロット結果がガウス分布を形成できるデータであれば統計演算が可能

CIMSNIPER/CIMSNIPER Light

2.  CIMSNIPER/CIMSNIPER Light基本機能

機 能 概 要 CIMSNIPER CIMSNIPER
Light
SECS中継機能 MESと装置間のSECSメッセージをスルーで中継する。 ○ ○
EEデータ編集出力用イベント条件判断機能 SECSメッセージを特定したり、PLC取り込みデータが特定条件に合致しているかを監視し、イベント条件成立時、他の機能に対し通知を行う。 ○ ○
EEデータ取得機能 指定した取得条件が成立した際、SECSメッセージ、PLC取り込みデータなどの下記EEデータを取得する。
（1）非GEM通信フレーム内アイテムデータ
（2）装置のGEM変数
（3）PLC取り込みデータ（SW、センサ、アナログデータ）		 ○ △
EE情報収集編集機能 取得したEEデータを、設定した取得条件に従い、ローカルメモリに蓄積する。蓄積完了後、蓄積結果をレポートとして上位システム通知用として編集する。 ○ ○
GEM要求取得機能 S1F3、S1F5等の要求によるデータ収集 ○ ×
レポート通知
条件判断機能		 レポートを通知する条件を指定し、条件成立時、編集済みのレポートを以下の手法で通知する。
（1）SECSメッセージ（S6F11）通知 ※1
（2）CSV形式のファイルをFTP通知		 ○ △
GEMレポート報告機能 MESから要求のあったレポートを編集し、SECSメッセージで送信する。（S6F19、S6F20使用）※1 ○
サンプリング取得機能 取得したEEデータを一定周期間隔で指定回数入力蓄積する。サンプリング完了後、取得情報を上位システムに通知する。
（1）SECSメッセージ（S6F11）通知 ※1
（2）CSV形式のファイルをFTP通知		 ○ ○
PLCレジスタ及び
リレーへのデータ出力機能		 イベント条件成立時、PLCのレジスタ及びリレーに対してデータを出力する。 ○ ○
任意SECSメッセージ割り込み機能 イベント条件成立時に、指定されたSECSフレーム（S2F41等）を装置に対して送信する。（APC／プロセス停止用 等） ○ ×
ログ収集機能 本ソフトによってスルーしたMESと装置間のSECSメッセージを収集し、SECS定義フォーマットで表示する。 ○ ○

※1：任意レポートをユーザ定義可能

CIMSNIPER/CIMSNIPER Lightの詳細情報・お問い合わせは
日本電能株式会社　〒222-0033　神奈川県横浜市港北区新横浜1-7-9 友泉新横浜一丁目ビル8F
TEL： 045-476-0160（代表）　FAX： 045-476-0169
HP: http://www.den.co.jp/　E-mail: product-into@ss.den.co.jp
