データ収集ソリューション

1.  高速高精度で、装置データを直接収集

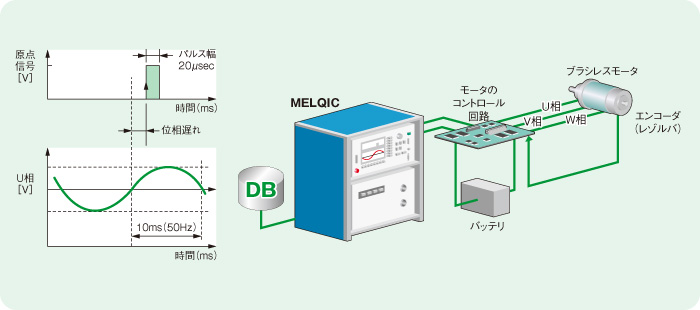

ブラシレスモータの原点信号の位相遅れ検査

原点信号の位相遅れ検査により、モータのフィードバック制御精度を検査します。原点信号は＋4V・20µsパルス幅のパルス、Ｕ相は±5V・50Hzの交流信号です。これらの信号を10MHz（0.1µs）の超高速でサンプリングします。取り込んだデータから、位相遅れを計算し、波形解析を行い、結果を保存します。動作特性が確実に検査できるため、製品の品質作込みに役立ちます。

2.  超高速データ収集（DAQ）と長時間データ収集（ロギング）

［ 超高速 ］

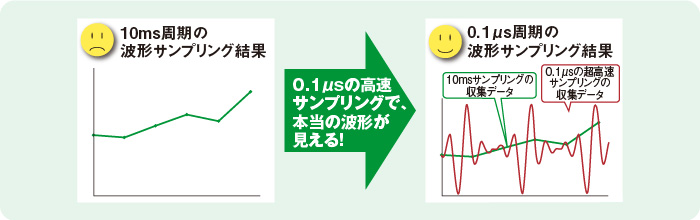

最速0.1µs（10MHz）の超高速データ収集（DAQ）で真の特性が把握できます。

取りこぼしのないデータ変化を捕える！最速0.1µs（10MHz）の超高速データ収集

［ 長時間 ］

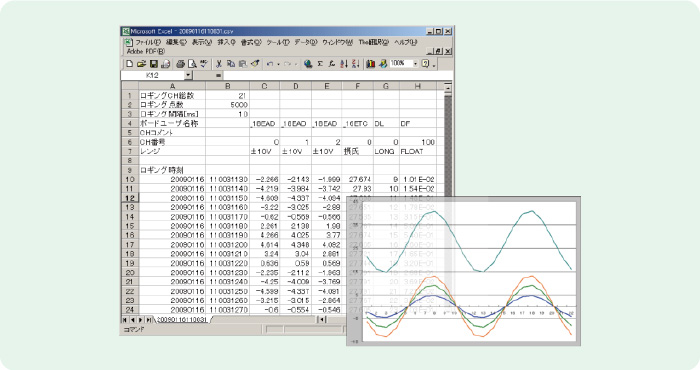

1ms／最大16ch^＊1の長時間データ収集が可能です。

• ●アナログ入力と各種デバイスの同時収集（最大80個）
  • ・電圧・温度などアナログ入力用ボードの入力値
  • ・Dデバイス・X・Y・Mなどの各種デバイス
• ●分割保存したファイルを自動FTP送信で上位PCに転送可能。元ファイル削除機能により長時間データ収集に対応。

＊1：保存ファイル形式や使用するボードの種類により、最大収集速度やch数が変化します。

3.  データ解析（アナライジング）や波形解析がパソコン不要

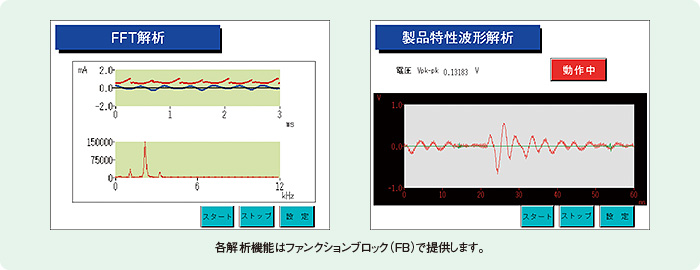

MELQIC内蔵のデータ解析機能により、現場で収集データの本質や特徴をつかむことができます。

●最大値 ●最小値 ●平均値 ●FFT解析 ●ディジタルフィルタ

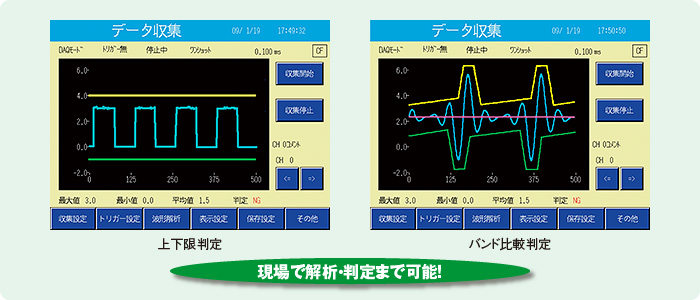

収集データ、または解析データに対しては、上限／下限値による判定や、複雑な波形を高精度に判定する、バンド比較判定が行えます。
